Resistanssi johtimen kyky vastustaa virran kulkua Resistanssin tunnus

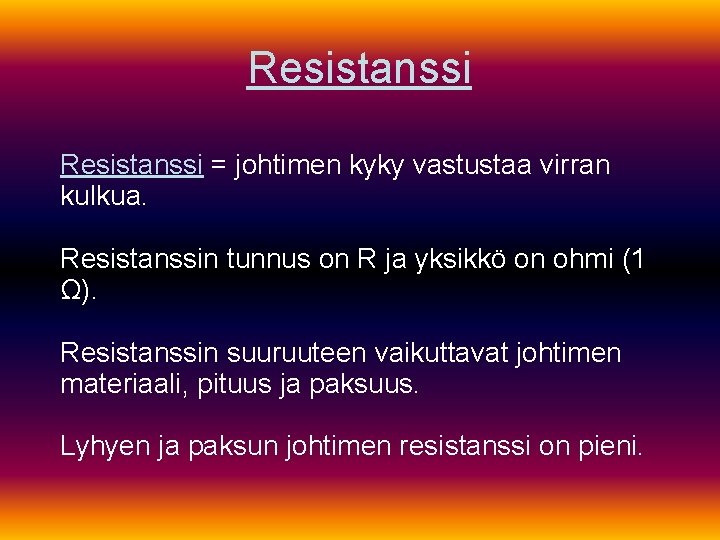

Resistanssi = johtimen kyky vastustaa virran kulkua. Resistanssin tunnus on R ja yksikkö on ohmi (1 Ω). Resistanssin suuruuteen vaikuttavat johtimen materiaali, pituus ja paksuus. Lyhyen ja paksun johtimen resistanssi on pieni.

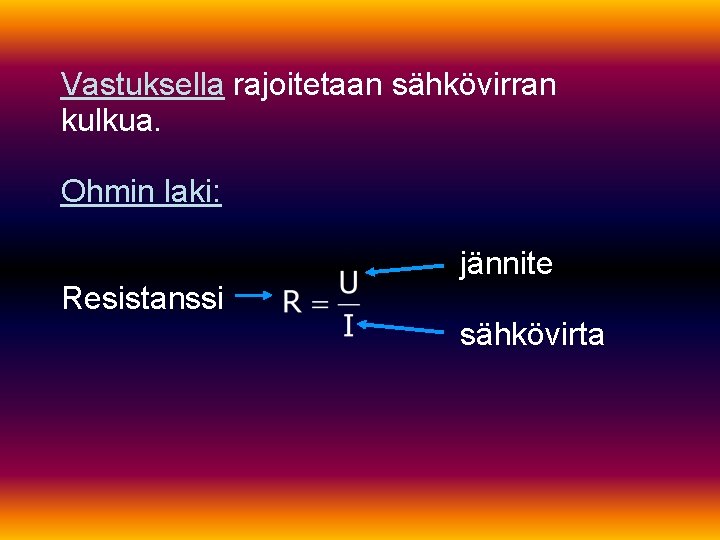

Vastuksella rajoitetaan sähkövirran kulkua. Ohmin laki: jännite Resistanssi sähkövirta

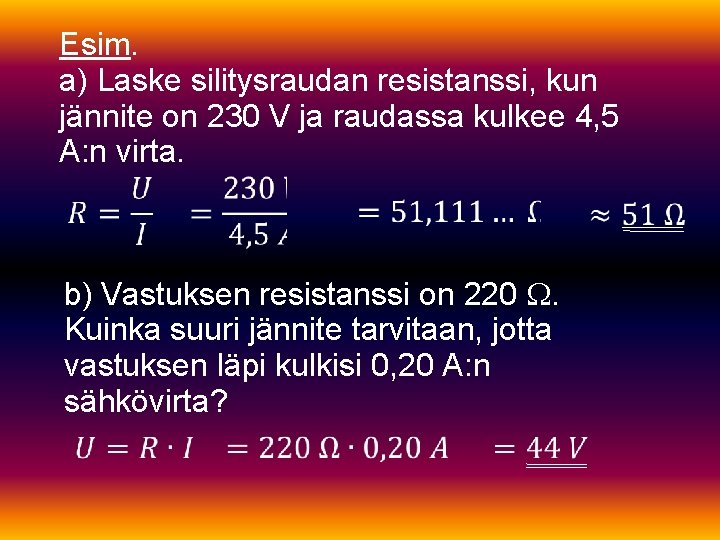

Esim. a) Laske silitysraudan resistanssi, kun jännite on 230 V ja raudassa kulkee 4, 5 A: n virta. b) Vastuksen resistanssi on 220 . Kuinka suuri jännite tarvitaan, jotta vastuksen läpi kulkisi 0, 20 A: n sähkövirta?

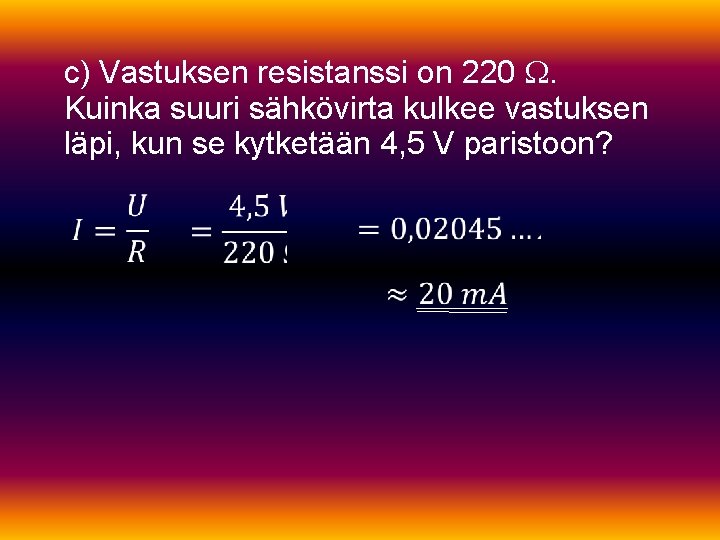

c) Vastuksen resistanssi on 220 . Kuinka suuri sähkövirta kulkee vastuksen läpi, kun se kytketään 4, 5 V paristoon?

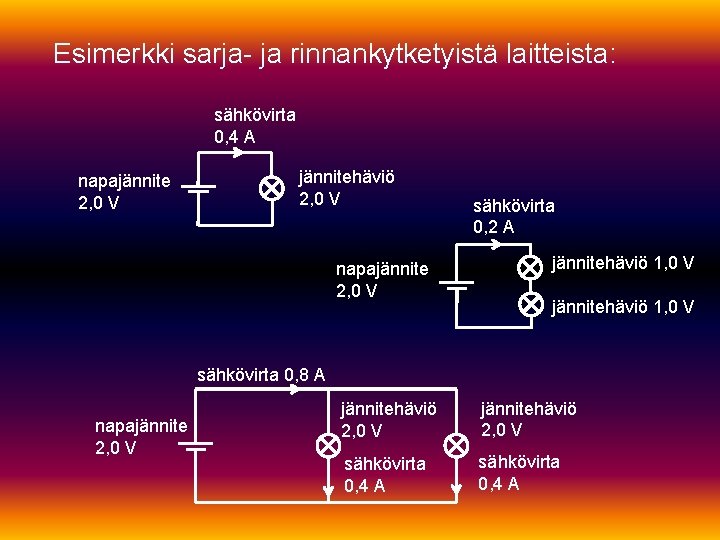

Esimerkki sarja- ja rinnankytketyistä laitteista: sähkövirta 0, 4 A napajännite 2, 0 V jännitehäviö 2, 0 V napajännite 2, 0 V sähkövirta 0, 2 A jännitehäviö 1, 0 V sähkövirta 0, 8 A napajännite 2, 0 V jännitehäviö 2, 0 V sähkövirta 0, 4 A

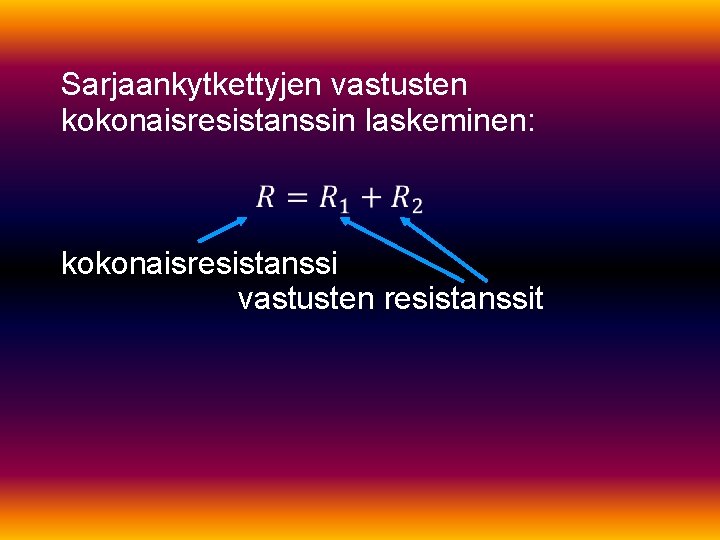

Sarjaankytkettyjen vastusten kokonaisresistanssin laskeminen: kokonaisresistanssi vastusten resistanssit

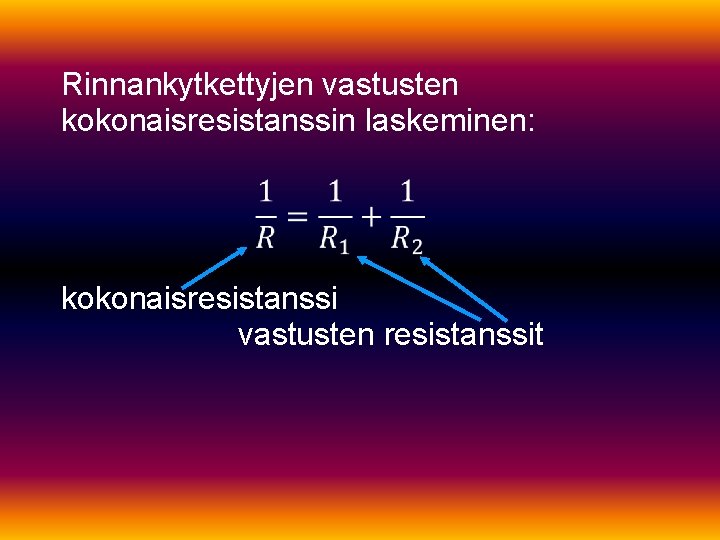

Rinnankytkettyjen vastusten kokonaisresistanssin laskeminen: kokonaisresistanssi vastusten resistanssit

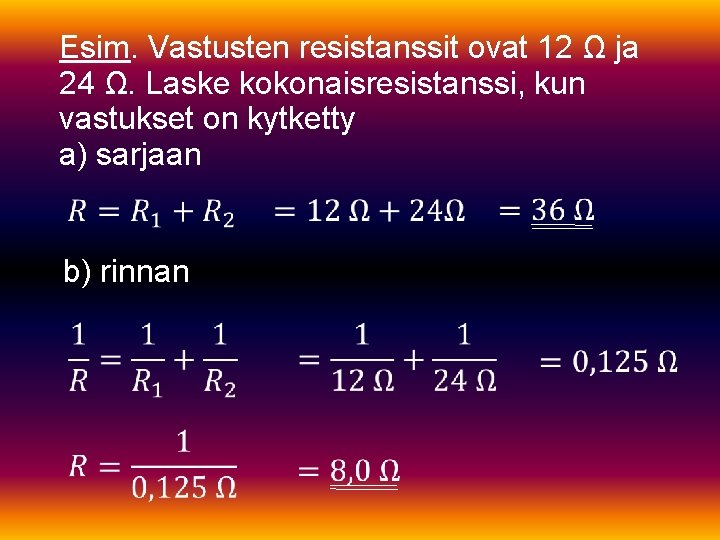

Esim. Vastusten resistanssit ovat 12 Ω ja 24 Ω. Laske kokonaisresistanssi, kun vastukset on kytketty a) sarjaan b) rinnan
