SPREGE TROFAZNIH TRANSFORMATORA 1 Sprega trofaznih namotaja Sprega
- Slides: 28
SPREGE TROFAZNIH TRANSFORMATORA 1/
Sprega trofaznih namotaja • Sprega namotaja zvezda ili trogao (ili slomljena zvezda, cik-cak) – Kod transformatora se može slobodno izabrati sprega namotaja za primar odnosno sekundar nezavisno jedno od drugog – Sprega višeg napona - VELIKA SLOVA - Y, D – Sprega nižeg napona – mala slova - y, d • Osnovne sprege transformatora su: Yy, Yd, Dy, Dd 2003 -12 -05 2/
Označavanje krajeva namotaja • Različiti standardi – IEEE – VDE • VDE: – Izvodi višeg napona se označavaju sa 1 U, 1 V, 1 W – Početni izvodi se označavaju brojem 1, završni izvodi brojem 2 (npr. 1 U 1, 1 U 2) 2003 -12 -05 3/

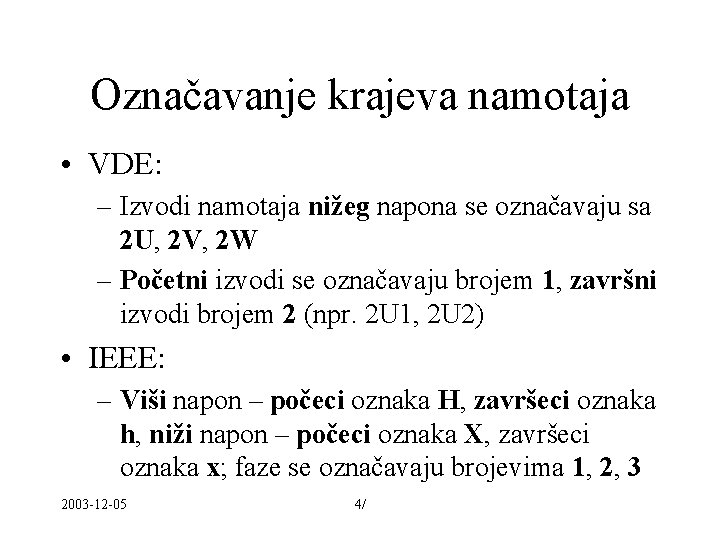

Označavanje krajeva namotaja • VDE: – Izvodi namotaja nižeg napona se označavaju sa 2 U, 2 V, 2 W – Početni izvodi se označavaju brojem 1, završni izvodi brojem 2 (npr. 2 U 1, 2 U 2) • IEEE: – Viši napon – počeci oznaka H, završeci oznaka h, niži napon – počeci oznaka X, završeci oznaka x; faze se označavaju brojevima 1, 2, 3 2003 -12 -05 4/
Označavanje izvoda transformatora VDE 1 U 1 1 V 11 W 1 2 U 1 2 V 12 W 1 Primar (VN) IEEE Sekundar (NN) 1 U 2 1 V 21 W 2 2 U 2 2 V 2 2 W 2 H 1 H 2 H 3 X 1 X 2 X 3 Primar (VN) 2003 -12 -05 Sekundar (NN) h 1 h 2 h 3 5/ x 1 x 2 x 3
Sprežni broj • Osim oznake spojeva namotaja primara i sekundara (Yy, Yd, Dy, Dd, Yz) stavlja se i sprežni broj (broj između 0 i 12) • Sprežni broj označava fazni pomeraj sekundarnog linijskog napona prema primarnom linijskom naponu ili tzv. grupu transformatora • Važno: vezano s pitanjem paralelnog rada transformatora • Sprežni broj zavisi od: – Načina namotavanja namotaja – Načina označavanja stezaljki namotaja (markiranja) – Načina spajanja trofaznih namotaja transformatora 2003 -12 -05 6/
Zavisnost vektora napona od namotavanja namotaja 2003 -12 -05 7/
Zavisnost vektora napona od oznaka stezaljki 2003 -12 -05 8/
Sprega zvezda a b a c c 2003 -12 -05 b 9/
Sprega zvezda c b a b c a 2003 -12 -05 10/
Sprega trougao a b 30 c a c b 2003 -12 -05 11/
a b c a 11 x 30 b c 2003 -12 -05 12/
0(12) 11 1 -ca ab 10 2 a -c -b -bc 9 b c a -a 8 ca 4 -ab c 7 2003 -12 -05 3 bc 5 6 13/ b

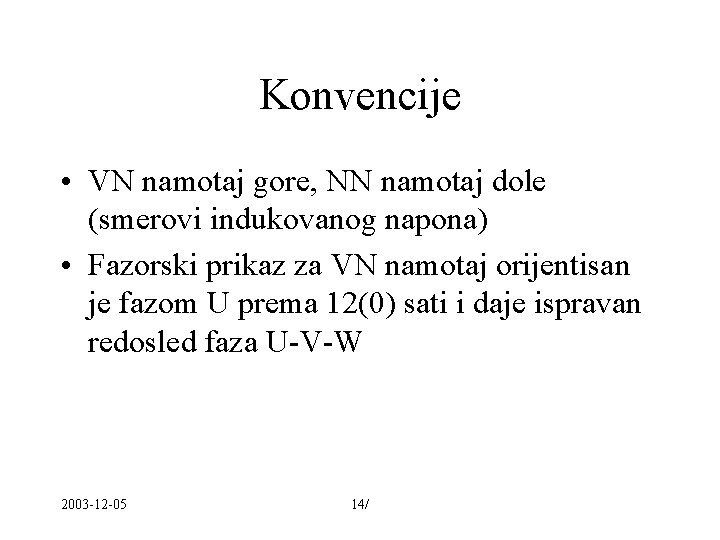

Konvencije • VN namotaj gore, NN namotaj dole (smerovi indukovanog napona) • Fazorski prikaz za VN namotaj orijentisan je fazom U prema 12(0) sati i daje ispravan redosled faza U-V-W 2003 -12 -05 14/

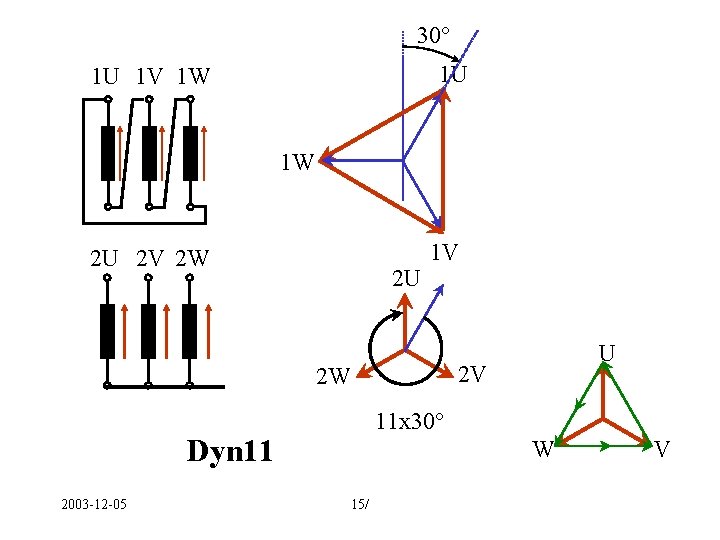

30 1 U 1 U 1 V 1 W 1 W 2 U 2 V 2 W 2 U 1 V 2 V 2 W 11 x 30 Dyn 11 2003 -12 -05 U W 15/ V

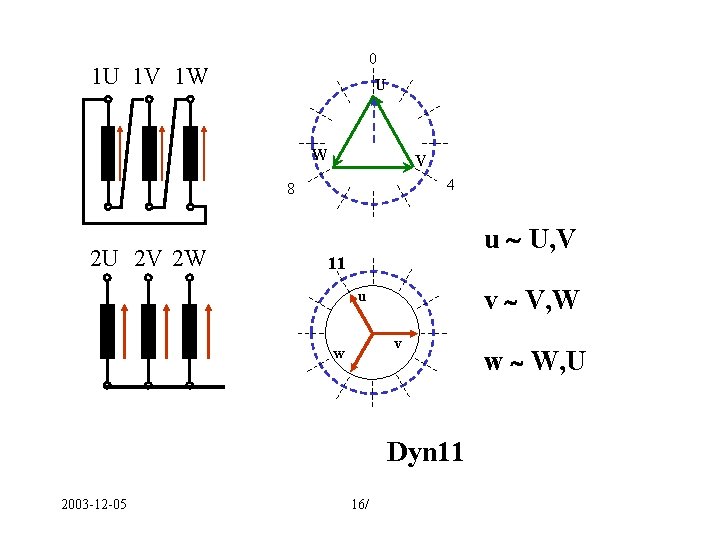

0 1 U 1 V 1 W U W V 4 8 2 U 2 V 2 W u U, V 11 v V, W u v w Dyn 11 2003 -12 -05 16/ w W, U
PRIMER 0 1 U 1 V 1 W u, v -U, V U W v, w -V, W V 4 8 2 U 2 V 2 W w, u -W, U 0 w v Dd 6 8 u 6 2003 -12 -05 17/ 4

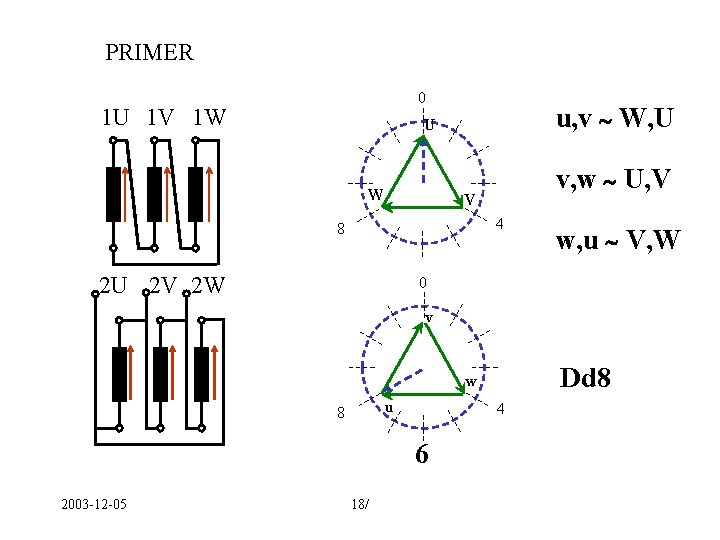

PRIMER 0 1 U 1 V 1 W u, v W, U U W v, w U, V V 4 8 2 U 2 V 2 W w, u V, W 0 v Dd 8 w u 8 4 6 2003 -12 -05 18/

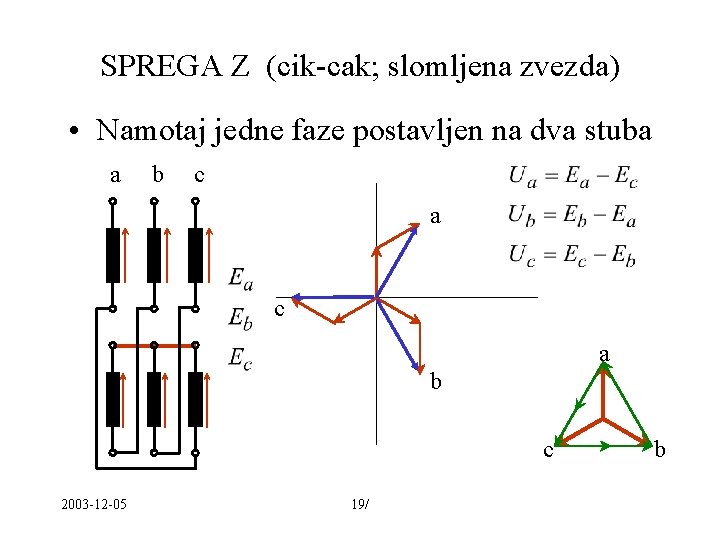

SPREGA Z (cik-cak; slomljena zvezda) • Namotaj jedne faze postavljen na dva stuba a b c 2003 -12 -05 19/ b
U V W 0 u UV-WU U v VW-UV W u v w V 4 8 w WU-VW 0 Dz 0 4 8 2003 -12 -05 20/
Primer: Yy 2 2003 -12 -05 21/
Primer: Yd 5 2003 -12 -05 22/
Najčešće korišćene sprege 2003 -12 -05 23/
Najčešće korišćene sprege 2003 -12 -05 24/
• Nacrtati šemu povezivanja za paralelan rad dva transformatora sprega Yd 5 i Dy 9 0 4 8 C B A Yd 5 c b a Dy 9 c b a 5 9 1 2003 -12 -05 25/
• Nacrtati šemu povezivanja za paralelan rad dva transformatora sprega Dy 7 i Yz 3. 2003 -12 -05 26/
• Broj navojaka po fazi namota trofaznog transformatora je N 1 =2080 i N 2 =80. Ako je primarni napon U 1 =3300 V odrediti U 2 pri spregama: Yy, Dy, Yd, Dd. 2003 -12 -05 27/
Yy: Dy: Yd: Dd: 2003 -12 -05 28/
