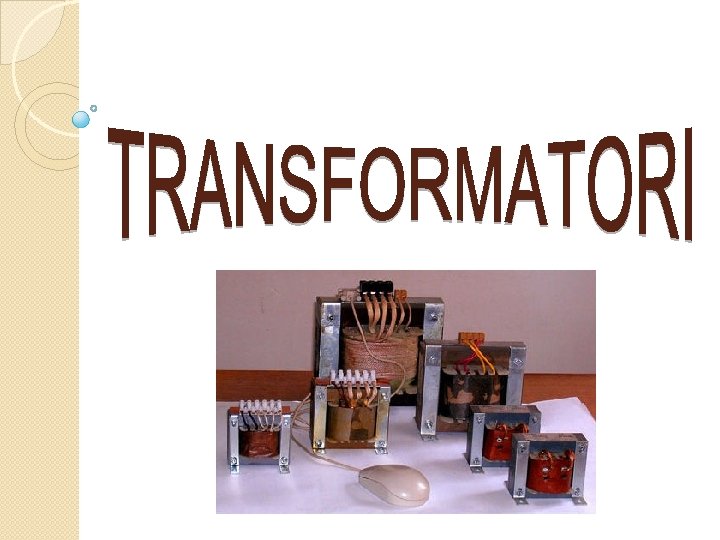

Transformatori su elektrine maine koje elektrinu energiju jednog

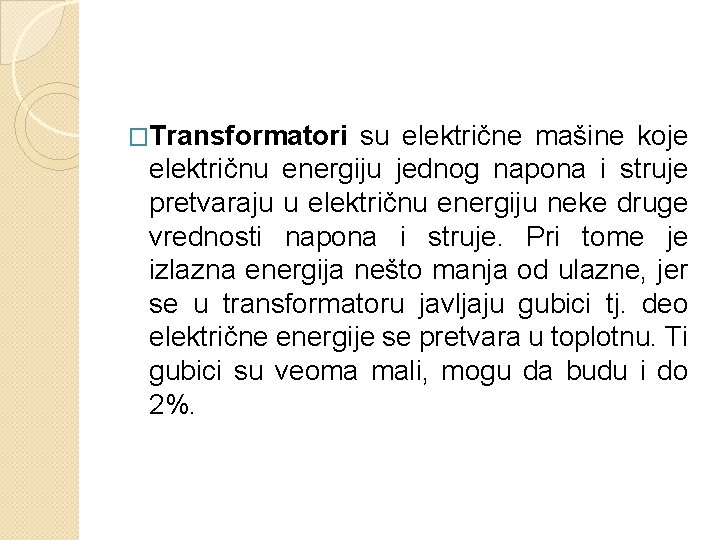

�Transformatori su električne mašine koje električnu energiju jednog napona i struje pretvaraju u električnu energiju neke druge vrednosti napona i struje. Pri tome je izlazna energija nešto manja od ulazne, jer se u transformatoru javljaju gubici tj. deo električne energije se pretvara u toplotnu. Ti gubici su veoma mali, mogu da budu i do 2%.

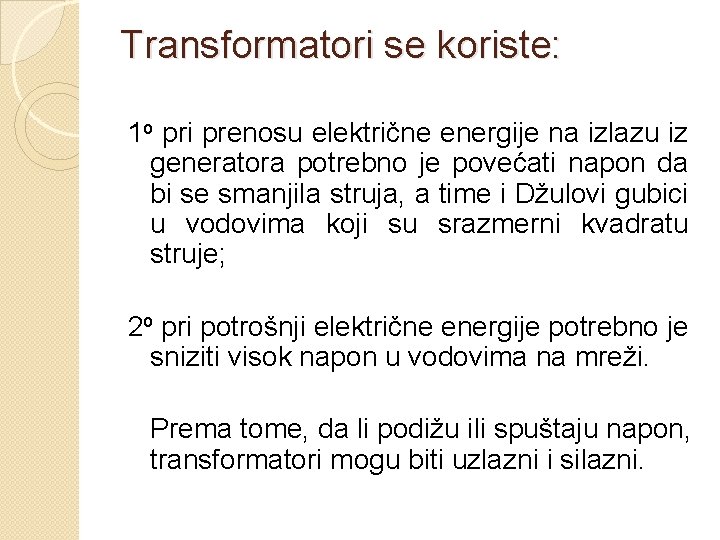

Transformatori se koriste: 1 o pri prenosu električne energije na izlazu iz generatora potrebno je povećati napon da bi se smanjila struja, a time i Džulovi gubici u vodovima koji su srazmerni kvadratu struje; 2 o pri potrošnji električne energije potrebno je sniziti visok napon u vodovima na mreži. Prema tome, da li podižu ili spuštaju napon, transformatori mogu biti uzlazni i silazni.

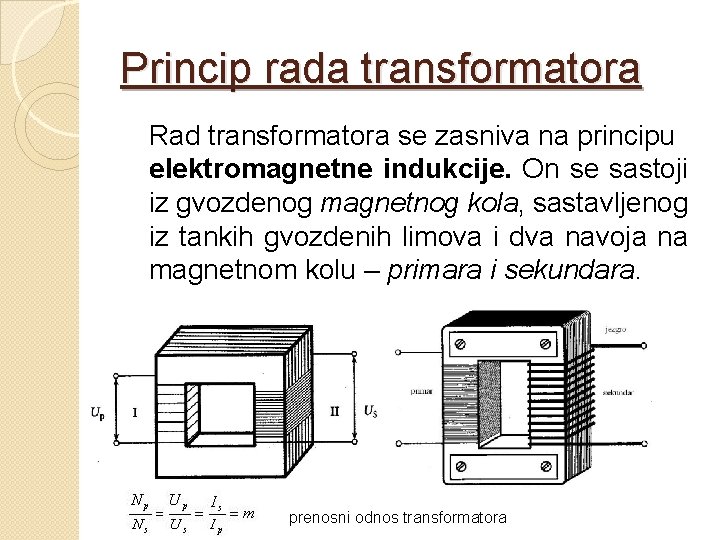

Princip rada transformatora Rad transformatora se zasniva na principu elektromagnetne indukcije. On se sastoji iz gvozdenog magnetnog kola, sastavljenog iz tankih gvozdenih limova i dva navoja na magnetnom kolu – primara i sekundara. prenosni odnos transformatora

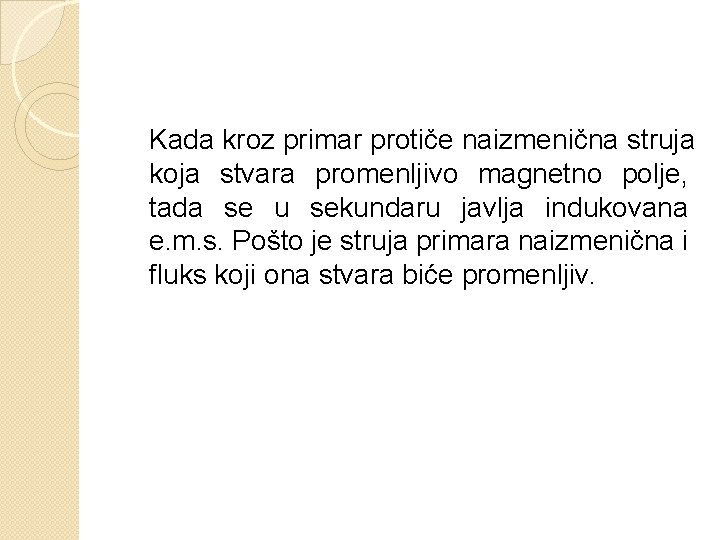

Kada kroz primar protiče naizmenična struja koja stvara promenljivo magnetno polje, tada se u sekundaru javlja indukovana e. m. s. Pošto je struja primara naizmenična i fluks koji ona stvara biće promenljiv.

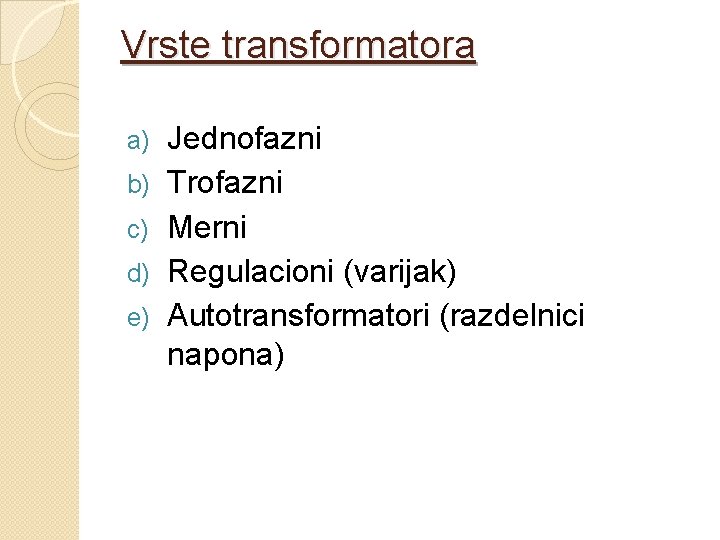

Vrste transformatora a) b) c) d) e) Jednofazni Trofazni Merni Regulacioni (varijak) Autotransformatori (razdelnici napona)

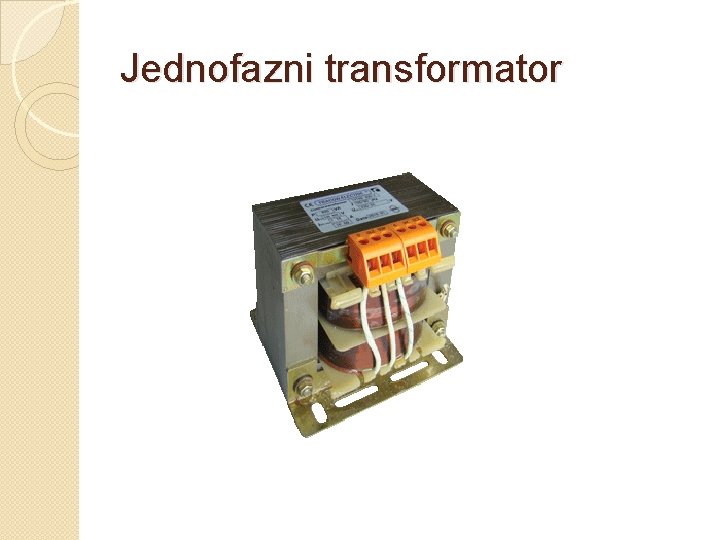

Jednofazni transformator

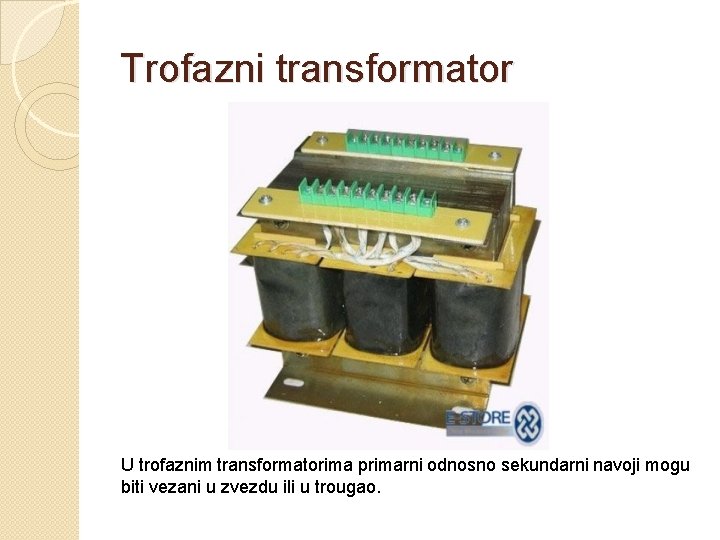

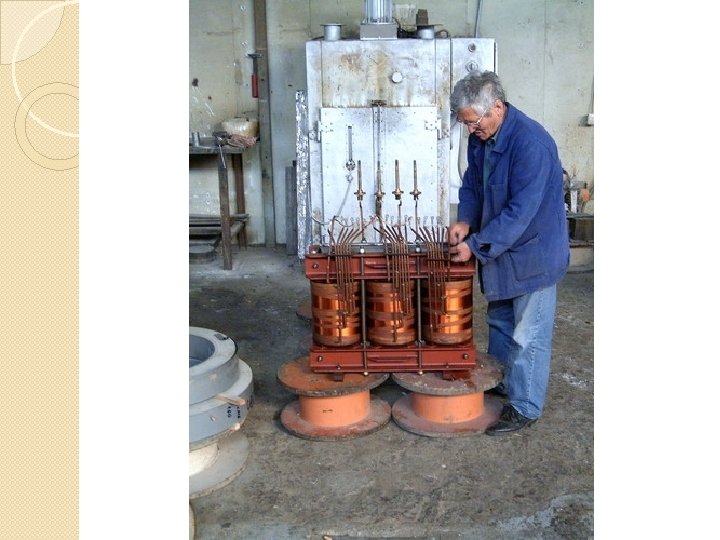

Trofazni transformator U trofaznim transformatorima primarni odnosno sekundarni navoji mogu biti vezani u zvezdu ili u trougao.

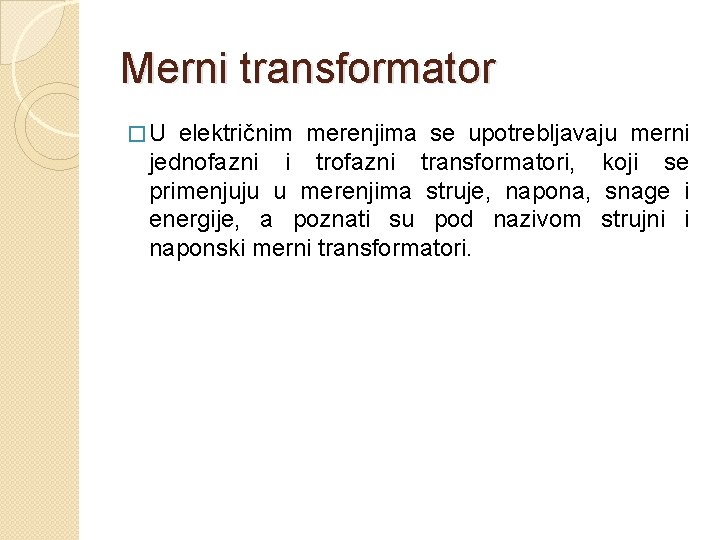

Merni transformator � U električnim merenjima se upotrebljavaju merni jednofazni i trofazni transformatori, koji se primenjuju u merenjima struje, napona, snage i energije, a poznati su pod nazivom strujni i naponski merni transformatori.

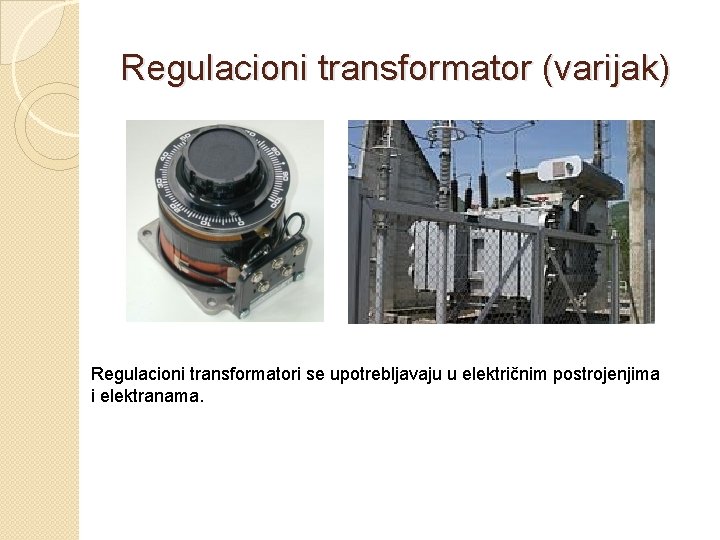

Regulacioni transformator (varijak) Regulacioni transformatori se upotrebljavaju u električnim postrojenjima i elektranama.

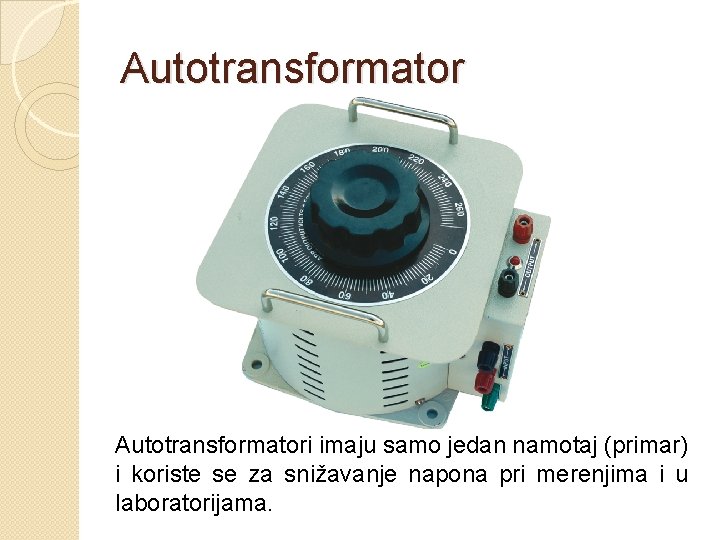

Autotransformatori imaju samo jedan namotaj (primar) i koriste se za snižavanje napona pri merenjima i u laboratorijama.

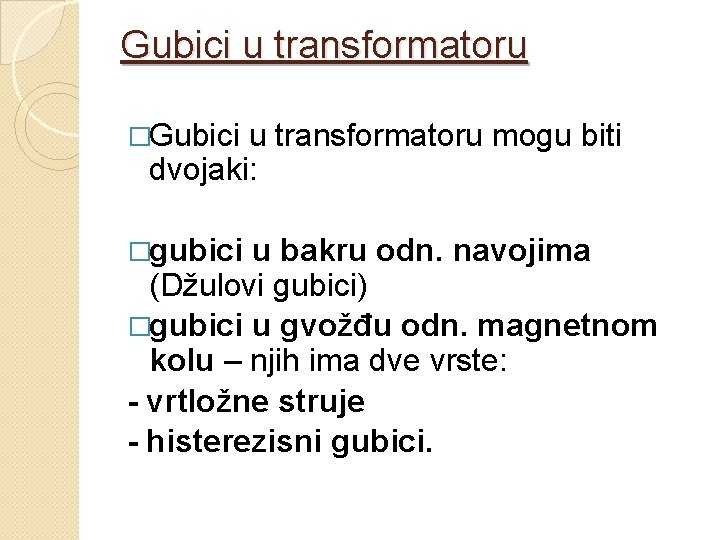

Gubici u transformatoru �Gubici u transformatoru mogu biti dvojaki: �gubici u bakru odn. navojima (Džulovi gubici) �gubici u gvožđu odn. magnetnom kolu – njih ima dve vrste: - vrtložne struje - histerezisni gubici.

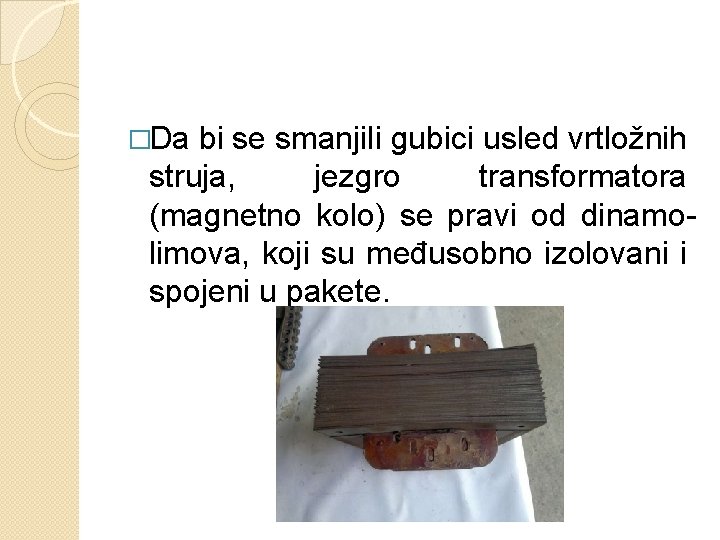

�Da bi se smanjili gubici usled vrtložnih struja, jezgro transformatora (magnetno kolo) se pravi od dinamolimova, koji su međusobno izolovani i spojeni u pakete.

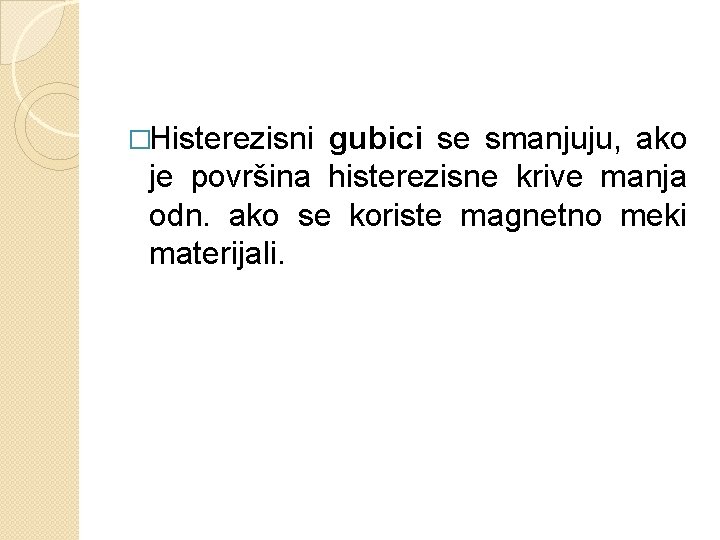

�Histerezisni gubici se smanjuju, ako je površina histerezisne krive manja odn. ako se koriste magnetno meki materijali.

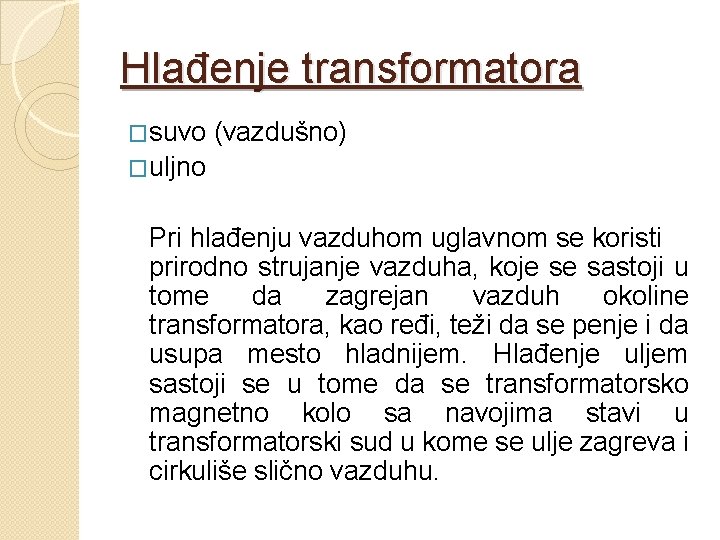

Hlađenje transformatora �suvo (vazdušno) �uljno Pri hlađenju vazduhom uglavnom se koristi prirodno strujanje vazduha, koje se sastoji u tome da zagrejan vazduh okoline transformatora, kao ređi, teži da se penje i da usupa mesto hladnijem. Hlađenje uljem sastoji se u tome da se transformatorsko magnetno kolo sa navojima stavi u transformatorski sud u kome se ulje zagreva i cirkuliše slično vazduhu.
