SP 3 ARCHICAD PRVKY 3 D NL STECHA

SP 3 ARCHICAD PRVKY 3 D - NL STŘECHA ing. arch. Vladimíra Jínová

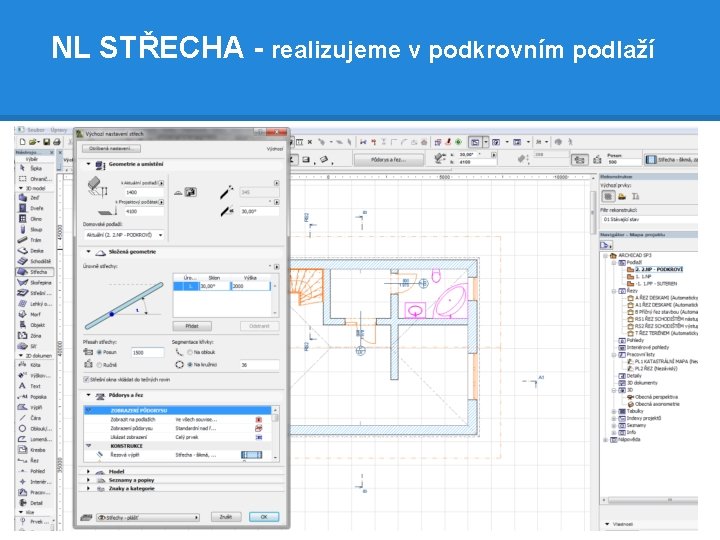

NL STŘECHA - realizujeme v podkrovním podlaží 2. NASTAVENÍ STŘECHY: • VÝŠKOVÉ UMÍSTĚNÍ REFERENČNÍ ČÁRY

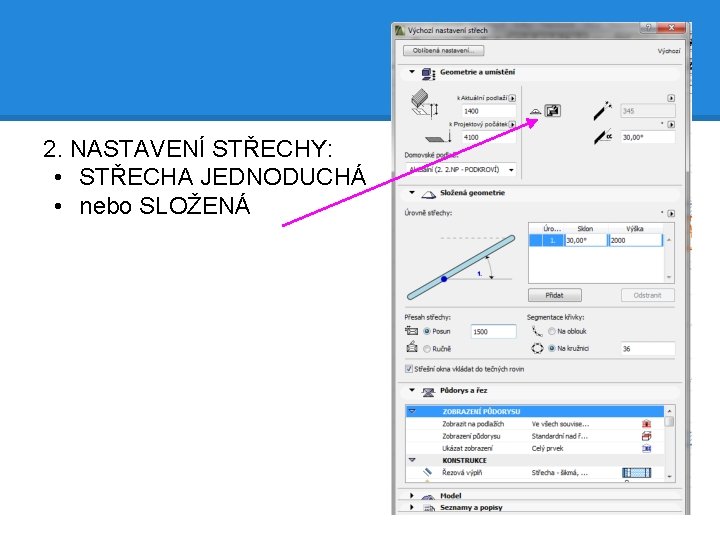

2. NASTAVENÍ STŘECHY: • STŘECHA JEDNODUCHÁ • nebo SLOŽENÁ

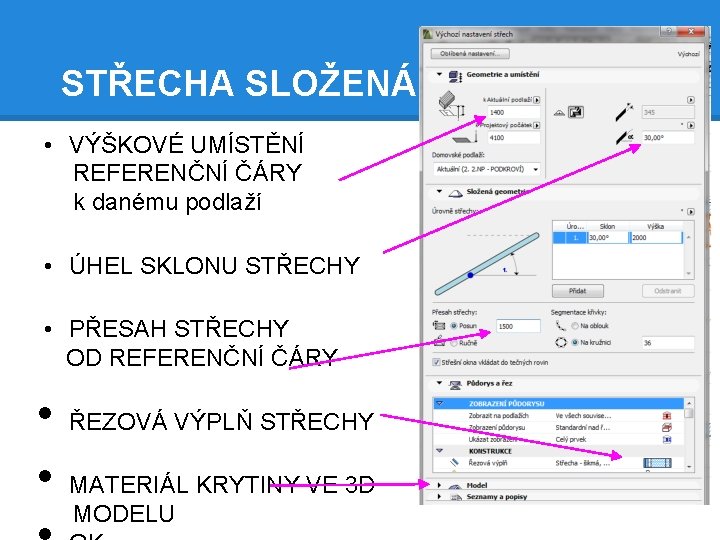

STŘECHA SLOŽENÁ • VÝŠKOVÉ UMÍSTĚNÍ REFERENČNÍ ČÁRY k danému podlaží • ÚHEL SKLONU STŘECHY • PŘESAH STŘECHY OD REFERENČNÍ ČÁRY • • ŘEZOVÁ VÝPLŇ STŘECHY MATERIÁL KRYTINY VE 3 D MODELU

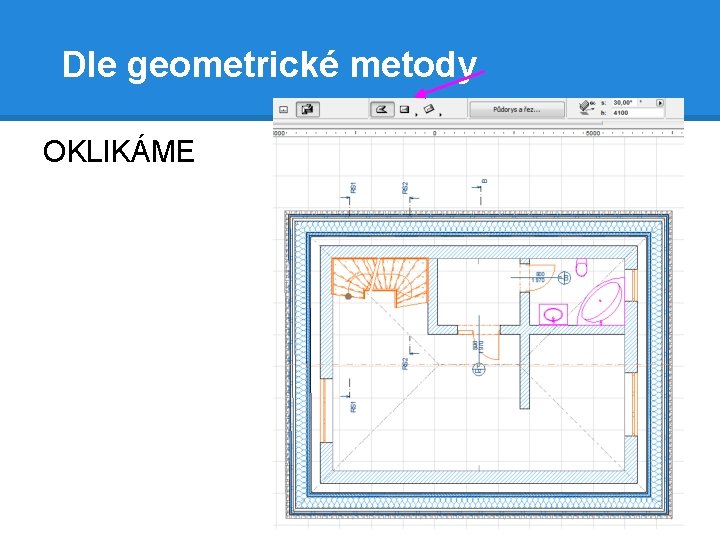

Dle geometrické metody OKLIKÁME

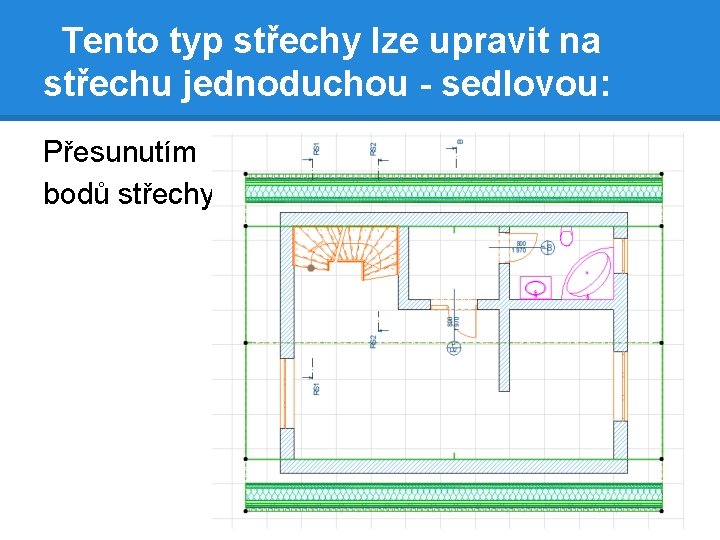

Tento typ střechy lze upravit na střechu jednoduchou - sedlovou: Přesunutím bodů střechy

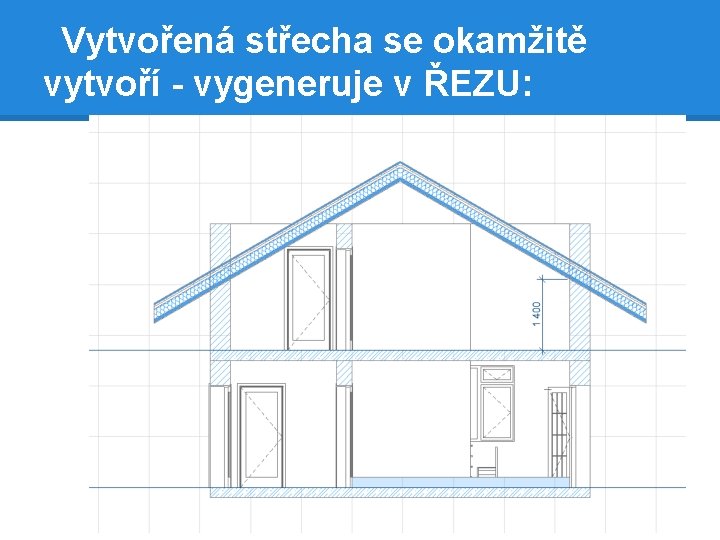

Vytvořená střecha se okamžitě vytvoří - vygeneruje v ŘEZU:

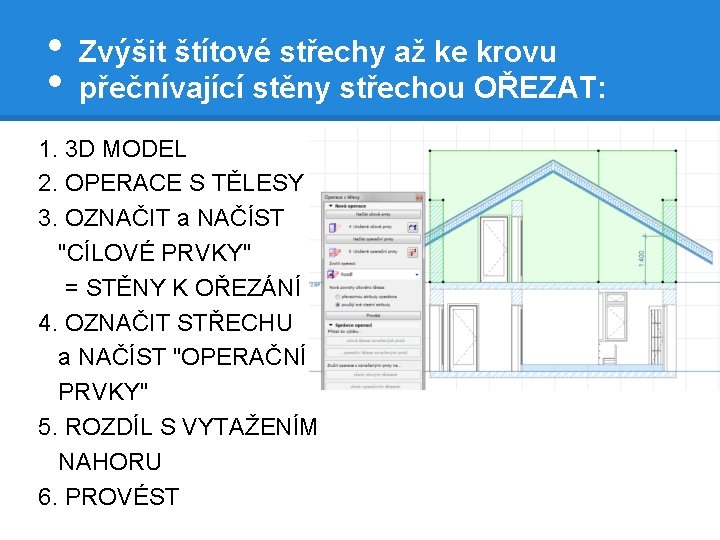

• • Zvýšit štítové střechy až ke krovu přečnívající stěny střechou OŘEZAT: 1. 3 D MODEL 2. OPERACE S TĚLESY 3. OZNAČIT a NAČÍST "CÍLOVÉ PRVKY" = STĚNY K OŘEZÁNÍ 4. OZNAČIT STŘECHU a NAČÍST "OPERAČNÍ PRVKY" 5. ROZDÍL S VYTAŽENÍM NAHORU 6. PROVÉST

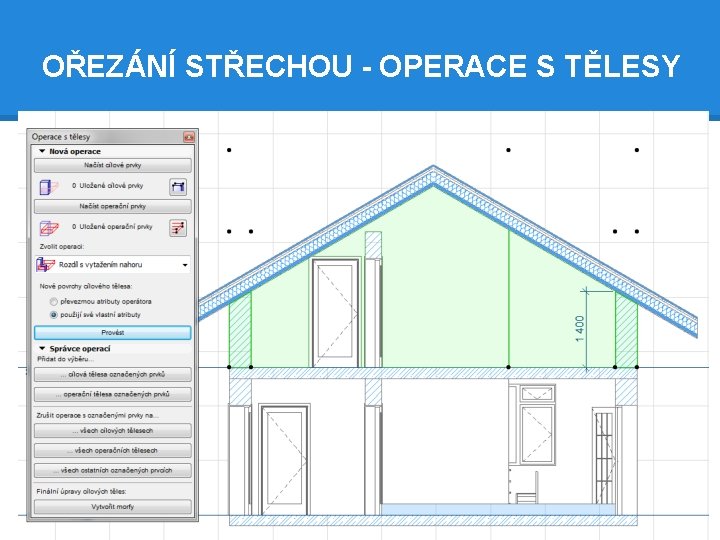

OŘEZÁNÍ STŘECHOU - OPERACE S TĚLESY

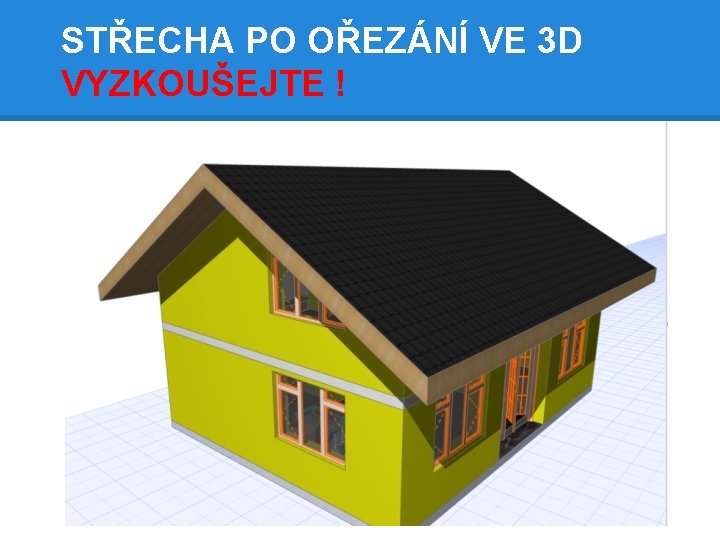

STŘECHA PO OŘEZÁNÍ VE 3 D VYZKOUŠEJTE !

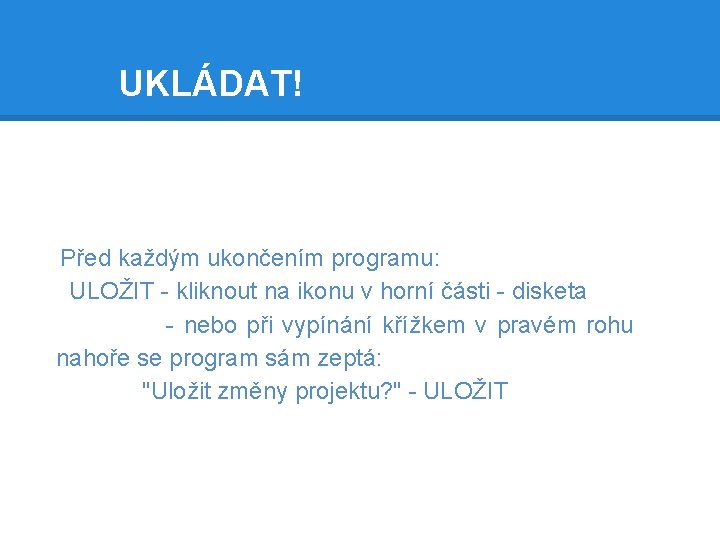

UKLÁDAT! Před každým ukončením programu: ULOŽIT - kliknout na ikonu v horní části - disketa - nebo při vypínání křížkem v pravém rohu nahoře se program sám zeptá: "Uložit změny projektu? " - ULOŽIT

Děkuji za pozornost
