Representações cartográficas e escala EF – 6º Ano – Geografia – 2º Bimestre

Equipe Curricular de Geografia – COPED/SEDUC-SP Prof. ª Andréia C. B. Cardoso Prof. ª Mariana Martins Lemes Prof. ª Milene Soares Barbosa Prof. Sergio L. Damiati

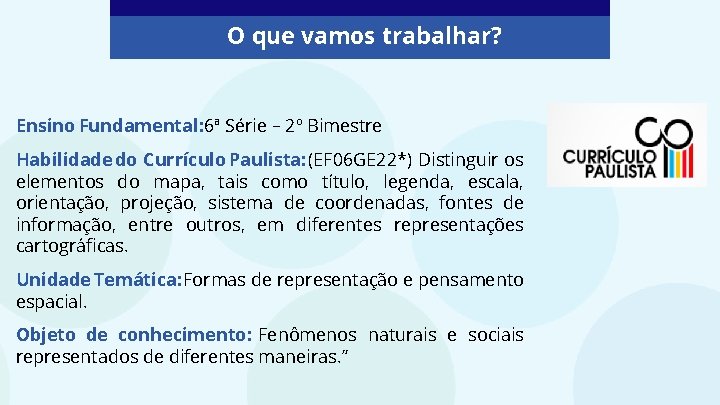

O que vamos trabalhar? Ensino Fundamental: 6ª Série – 2º Bimestre Habilidade do Currículo Paulista: (EF 06 GE 22*) Distinguir os elementos do mapa, tais como título, legenda, escala, orientação, projeção, sistema de coordenadas, fontes de informação, entre outros, em diferentes representações cartográficas. Unidade Temática: Formas de representação e pensamento espacial. Objeto de conhecimento: Fenômenos naturais e sociais representados de diferentes maneiras. ”

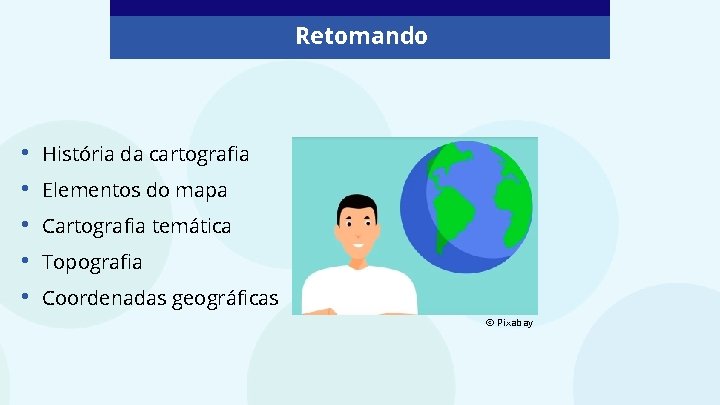

Retomando • • • História da cartografia Elementos do mapa Cartografia temática Topografia Coordenadas geográficas © Pixabay

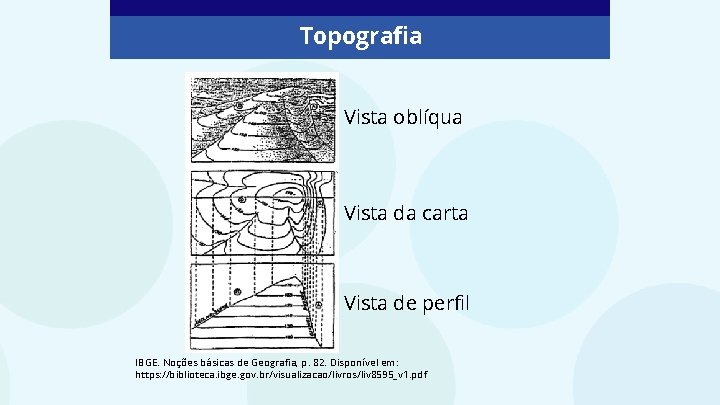

Topografia Vista oblíqua Vista da carta Vista de perfil IBGE. Noções básicas de Geografia, p. 82. Disponível em: https: //biblioteca. ibge. gov. br/visualizacao/livros/liv 8595_v 1. pdf

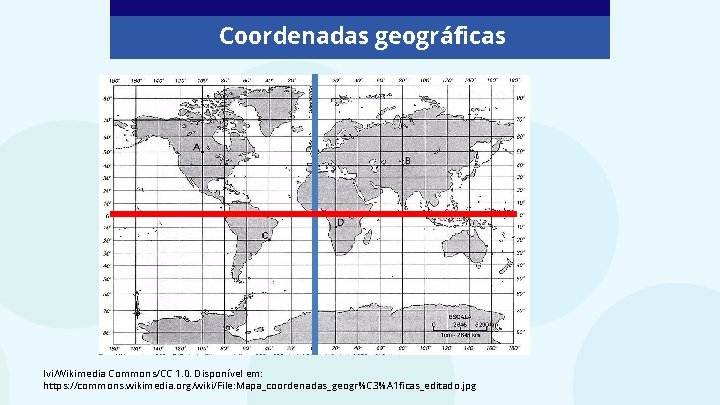

Coordenadas geográficas Ivi/Wikimedia Commons/CC 1. 0. Disponível em: https: //commons. wikimedia. org/wiki/File: Mapa_coordenadas_geogr%C 3%A 1 ficas_editado. jpg

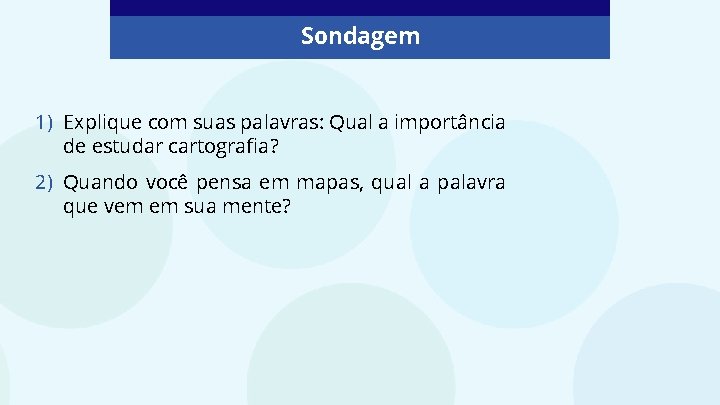

Sondagem 1) Explique com suas palavras: Qual a importância de estudar cartografia? 2) Quando você pensa em mapas, qual a palavra que vem em sua mente?

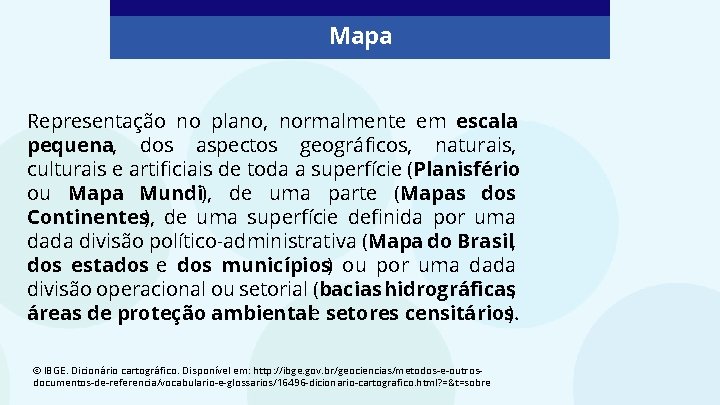

Mapa Representação no plano, normalmente em escala pequena, dos aspectos geográficos, naturais, culturais e artificiais de toda a superfície (Planisfério ou Mapa Mundi), de uma parte (Mapas dos Continentes), de uma superfície definida por uma dada divisão político-administrativa (Mapa do Brasil, dos estados e dos municípios) ou por uma dada divisão operacional ou setorial (bacias hidrográficas, áreas de proteção ambientale setores censitários). © IBGE. Dicionário cartográfico. Disponível em: http: //ibge. gov. br/geociencias/metodos-e-outrosdocumentos-de-referencia/vocabulario-e-glossarios/16496 -dicionario-cartografico. html? =&t=sobre

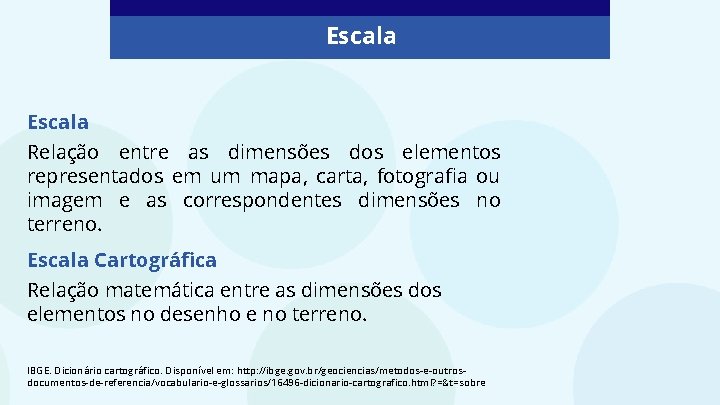

Escala Relação entre as dimensões dos elementos representados em um mapa, carta, fotografia ou imagem e as correspondentes dimensões no terreno. Escala Cartográfica Relação matemática entre as dimensões dos elementos no desenho e no terreno. IBGE. Dicionário cartográfico. Disponível em: http: //ibge. gov. br/geociencias/metodos-e-outrosdocumentos-de-referencia/vocabulario-e-glossarios/16496 -dicionario-cartografico. html? =&t=sobre

Escala gráfica É a representação gráfica da escala numérica sob a forma de uma linha graduada, na qual a relação entre as distâncias reais e as representadas nos mapas, cartas ou outros documentos cartográficos é dada por um segmento de reta em que uma unidade medida na reta corresponde a uma determinada medida real. IBGE. Dicionário cartográfico. Disponível em: http: //ibge. gov. br/geociencias/metodos-e-outrosdocumentos-de-referencia/vocabulario-e-glossarios/16496 -dicionario-cartografico. html? =&t=sobre

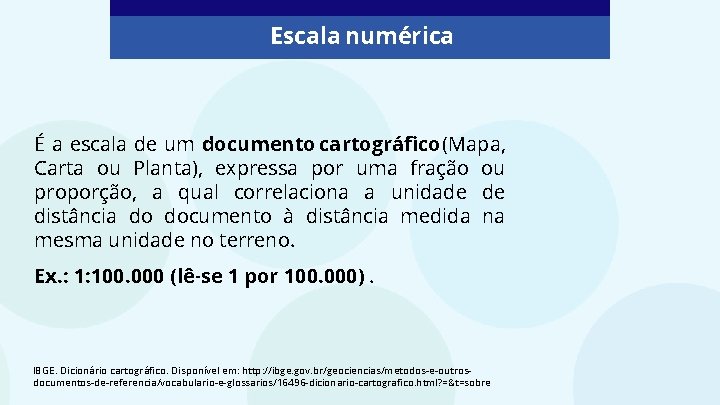

Escala numérica É a escala de um documento cartográfico (Mapa, Carta ou Planta), expressa por uma fração ou proporção, a qual correlaciona a unidade de distância do documento à distância medida na mesma unidade no terreno. Ex. : 1: 100. 000 (lê-se 1 por 100. 000). IBGE. Dicionário cartográfico. Disponível em: http: //ibge. gov. br/geociencias/metodos-e-outrosdocumentos-de-referencia/vocabulario-e-glossarios/16496 -dicionario-cartografico. html? =&t=sobre

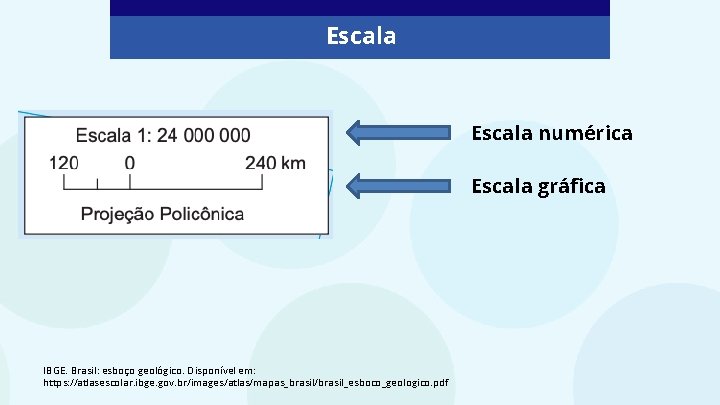

Escala numérica Escala gráfica IBGE. Brasil: esboço geológico. Disponível em: https: //atlasescolar. ibge. gov. br/images/atlas/mapas_brasil/brasil_esboco_geologico. pdf

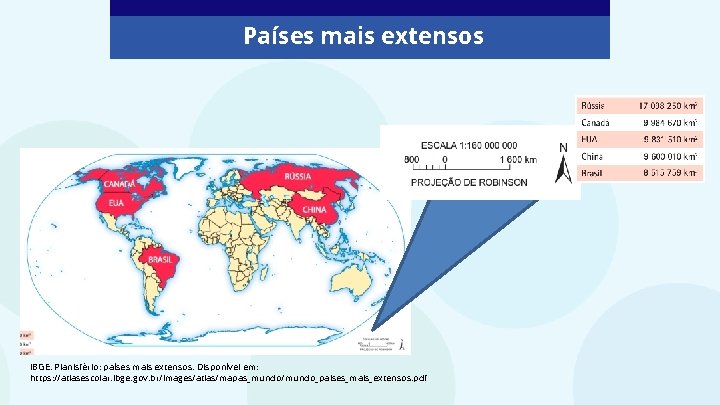

Países mais extensos IBGE. Planisfério: países mais extensos. Disponível em: https: //atlasescolar. ibge. gov. br/images/atlas/mapas_mundo/mundo_paises_mais_extensos. pdf

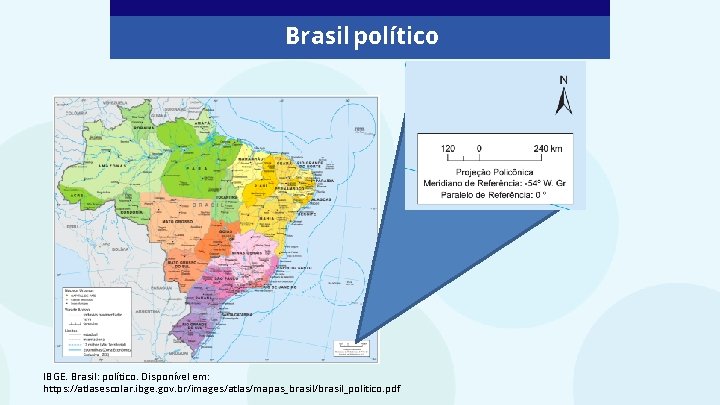

Brasil político IBGE. Brasil: político. Disponível em: https: //atlasescolar. ibge. gov. br/images/atlas/mapas_brasil/brasil_politico. pdf

Compreendendo a escala Sabe-se que a distância em linha reta de uma cidade A a uma B é igual a 1. 000 km. Um estudante, ao analisar um mapa, verificou com sua régua que a distância entre elas era de 4 cm. Os dados nos indicam que o mapa observado pelo estudante está na escala de: a) 1 : 250. b) 1 : 2 500. c) 1 : 25 000. d) 1 : 250 000. e) 1 : 25 000. © Pixabay

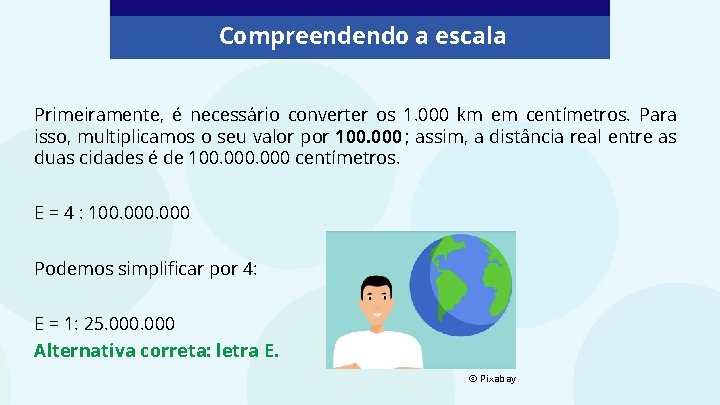

Compreendendo a escala Primeiramente, é necessário converter os 1. 000 km em centímetros. Para isso, multiplicamos o seu valor por 100. 000 ; assim, a distância real entre as duas cidades é de 100. 000 centímetros. E = 4 : 100. 000 Podemos simplificar por 4: E = 1: 25. 000 Alternativa correta: letra E. © Pixabay

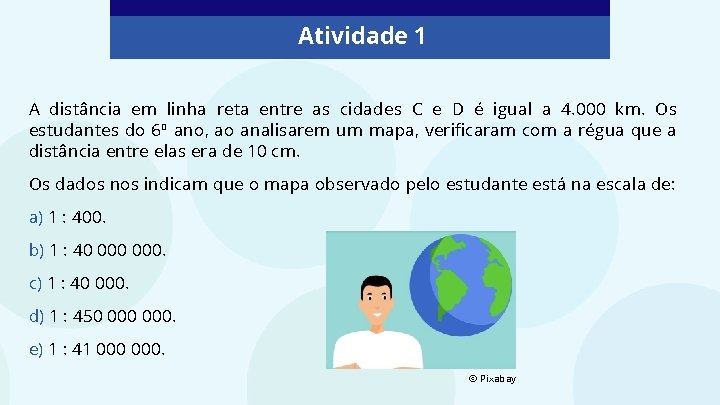

Atividade 1 A distância em linha reta entre as cidades C e D é igual a 4. 000 km. Os estudantes do 6º ano, ao analisarem um mapa, verificaram com a régua que a distância entre elas era de 10 cm. Os dados nos indicam que o mapa observado pelo estudante está na escala de: a) 1 : 400. b) 1 : 40 000. c) 1 : 40 000. d) 1 : 450 000. e) 1 : 41 000. © Pixabay

Atividade 1 – resposta A distância em linha reta entre as cidades C e D é igual a 4. 000 km. Os estudantes do 6º ano, ao analisarem um mapa, verificaram com a régua que a distância entre elas era de 10 cm. Os dados nos indicam que o mapa observado pelo estudante está na escala de: a) 1 : 400. b) 1 : 40 000. c) 1 : 40 000. d) 1 : 450 000. e) 1 : 41 000. © Pixabay

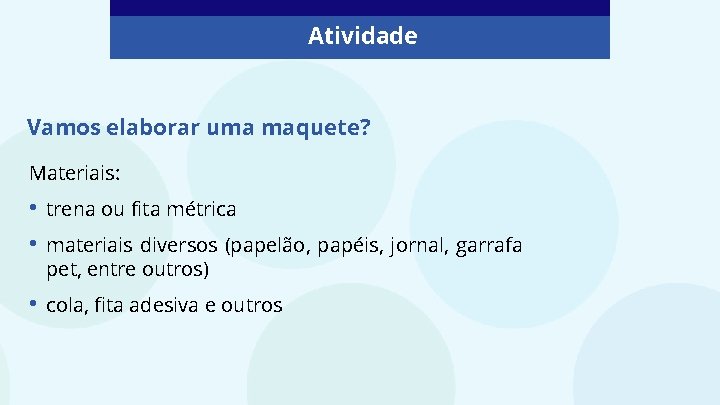

Atividade Vamos elaborar uma maquete? Materiais: • • trena ou fita métrica • cola, fita adesiva e outros materiais diversos (papelão, papéis, jornal, garrafa pet, entre outros)

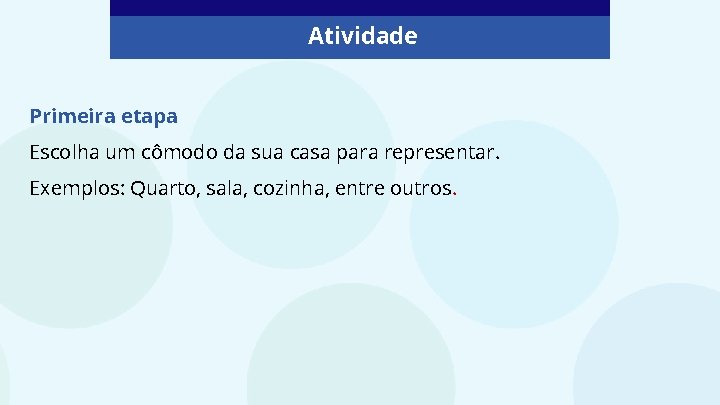

Atividade Primeira etapa Escolha um cômodo da sua casa para representar. Exemplos: Quarto, sala, cozinha, entre outros.

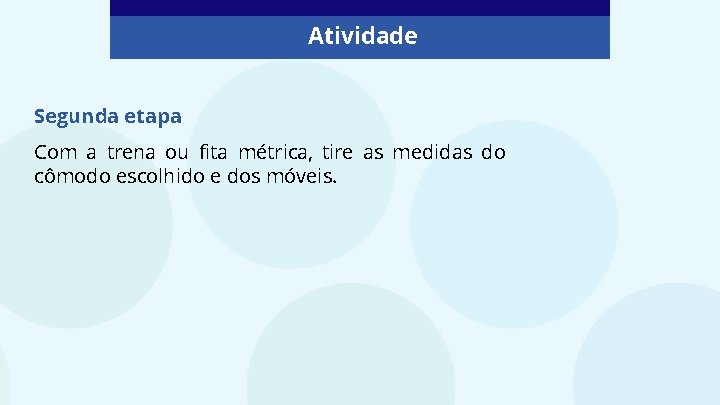

Atividade Segunda etapa Com a trena ou fita métrica, tire as medidas do cômodo escolhido e dos móveis.

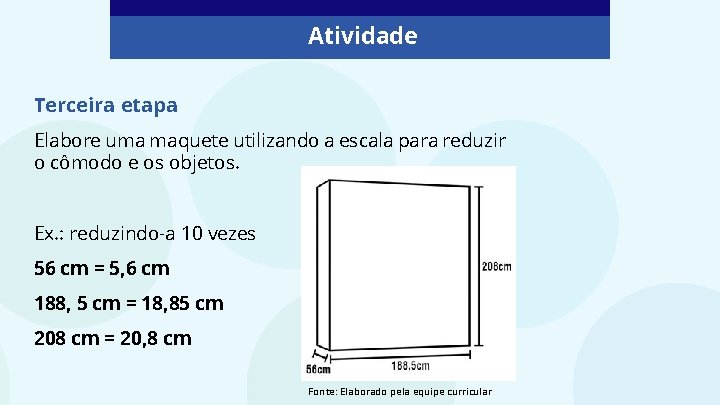

Atividade Terceira etapa Elabore uma maquete utilizando a escala para reduzir o cômodo e os objetos. Ex. : reduzindo-a 10 vezes 56 cm = 5, 6 cm 188, 5 cm = 18, 85 cm 208 cm = 20, 8 cm Fonte: Elaborado pela equipe curricular

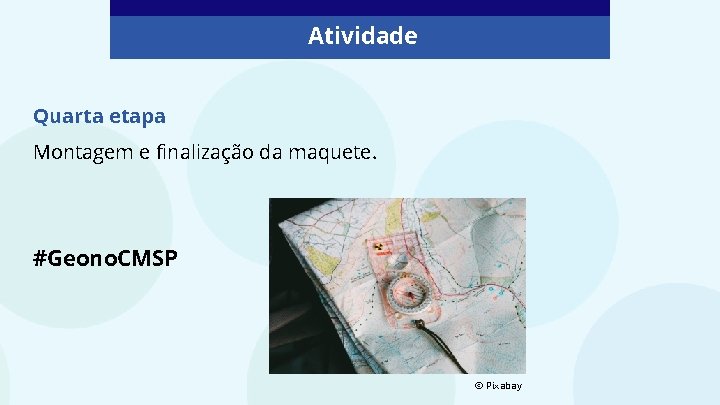

Atividade Quarta etapa Montagem e finalização da maquete. #Geono. CMSP © Pixabay

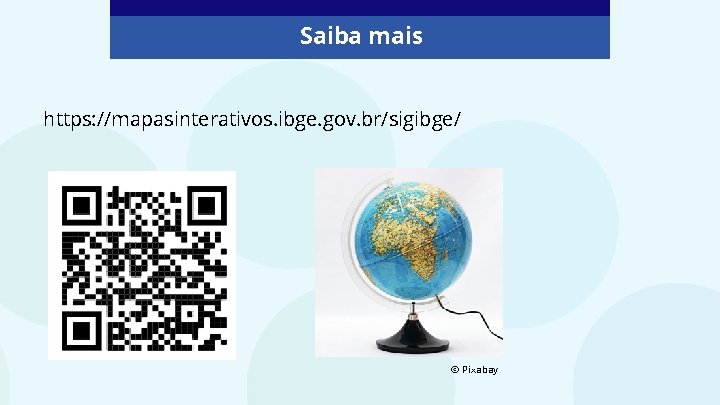

Saiba mais https: //mapasinterativos. ibge. gov. br/sigibge/ © Pixabay
