Radioactivité, Nucléaire, . . sont des mots à connotation négative et pourtant…
Les radiations ionisantes révèle d’énormes possibilités tant positives que négatives !
Disciplines médicales impliquant des radiations ionisantes • Radiothérapie • Médecine nucléaire – Visée diagnostique – Visée thérapeutique – Autres applications spécifiques • En neurochirurgie • En neurologie…. . • Radiodiagnostic (imagerie médicale RX) – Radiologie classique – Médecine légale • Tout type de Chirurgie • Radiologie interventionelle – Coronarographie, … • Biologie clinique scopie pour le radioguidage Toutes ces disciplines sont soumises à la réglementation en matière de radioprotection
Problématique de la radioprotection (I) • S’il n’existait que des effets donnant lei à des manifestions biologiques claires et si tout était mis en place pour que les valeurs de dose donnant ces effets ne soient jamais dépassées , les activités impliquant les RI pourraient être exercées avec la garantie d’une sécurité totale… • L’incertitude scientifique quant à l’apparition d’effets aléatoires (cancers…) oblige à quitter cet univers de sécurité totale.
Problématique de la radioprotection (II) • Quand on est dans un univers structuré par l’incertitude – domaine des rayonnements – la gestion du risque relève du principe de précaution • Le principe de précaution doit éviter 2 écueils: – Le déni du risque (rayonnement invisible…pas évident de se souvenir qu’un risque existe…) – La surenchère catastrophique (tend à remettre en cause une activité pour laquelle on ne peut pas exclure un risque)
Système de radioprotection basé sur 3 principes… • Justification des pratiques • Optimisation des doses délivrées • Limitation des doses reçues Eviter la routine vis-à-vis d’un risque invisible
Le but de la protection radiologique est d’empêcher les lésions dans les tissus vivants par les radiations ionisantes dose reçue Source radioactive - activité - énergie Le rayonnement est porteur d’énergie qui est transmise à la matière et qui peut provoquer des dégâts il faut éviter l’absorption du rayonnement par les organismes vivants.
Réglementation belge en matière de radioprotection « Arrêté royal du 20 juillet 2001 portant règlement général de la protection de la population et des travailleurs contre le danger des rayonnements ionisants » Limitation des doses « La somme des doses reçues du fait des expositions ne doit dépasser les limites de dose fixées pour les différentes catégories de personnes » 2 catégories de personnes - personnes professionnellement exposées - personnes du public Zone contrôlée
Notre monde est radioactif…Nous sommes soumis quotidiennement à une irradiation naturelle 1, 1 m. Sv/an 2, 4 m. Sv/an
Radioactivité artificielle
Irradiation médicale (radiodiagnostic)
Radiodiagnostic (utilisation des RX) Contribution significative à la dose reçue par la population Utilisation des rayons X - Radiographie - Scopie et radiologie interventionnelle
Salle de coronarographie: arceau mobile permettant un double plan de rotation autour du patient Instrumentation: source de RX, une table et un arceau, un amplificateur de brillance, une caméra vidéo, des moniteurs de visualisation, système de traitement d’images
Qu’est-ce que la radioactivité ? Je l’ai découverte il y a 112 ans et pourtant elle a toujours existé ! Découverte d’un phénomène majeur de la nature !
La radioactivité est la propriété de certains noyaux de se transformer spontanément en d’autres noyaux Tout système instable tend vers une plus grande stabilité C ’est l ’émission de rayonnement ou de particule caractéristique provoquée par la transformation d ’un noyau instable en un noyau stable. Exemple : le 60 Co émet 2 rayonnements Gamma (1. 17 et 1. 33 Me. V) Exemple : le 210 Po émet une particule pour donner du Pb stable
LES RAYONNEMENTS IONISANTS: , , , X, n° Tout système instable tend vers la stabilité La transformation du noyau entraine l’émission d’un rayonnement Décroissance radioactive 1. Rayonnement Quelques cm dans l’air (quelques Me. V) Parcours rectiligne 241 Am 237 Np +

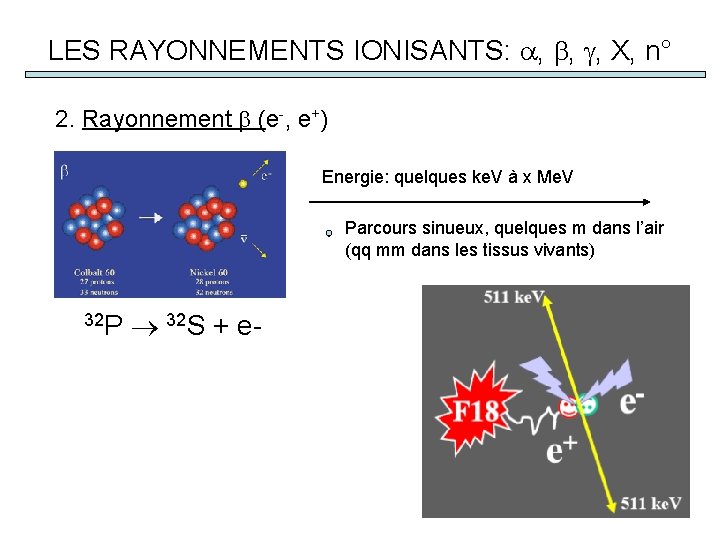

LES RAYONNEMENTS IONISANTS: , , , X, n° 2. Rayonnement (e-, e+) Energie: quelques ke. V à x Me. V Parcours sinueux, quelques m dans l’air (qq mm dans les tissus vivants) 32 P 32 S + e-
LES RAYONNEMENTS IONISANTS: , , , X, n° Tout système instable tend vers la stabilité La transformation du noyau entraine l’émission d’un rayonnement Décroissance radioactive 1. Rayonnement 2. Rayonnement (e-, e+) Rayonnement ionisant Energie: qq Me. V Parcours rectiligne, qq cm dans l’air, qq dizaines de µ dans les tissus vivants Energie: qq ke. V à qq Me. V Parcours sineux, qq m dans l’air qq mm dans les tissus vivants
LES RAYONNEMENTS IONISANTS: , , , X, n° 4. neutrons Suivant leur énergie, neutrons thermiques (0, 025 e. V), lents (< 1 ke. V), intermédiaires, Rapides (15 Me. V) Les neutrons agissent par chocs Capturé par les noyaux Noyau excité Désexcitation par émission , , Parcours: - Neutron thermique (quelques dizaines de m) - Neutron rapide (quelques centaines de m)
LES RAYONNEMENTS IONISANTS: , , , X, n° 3. Rayonnement électromagnétique ( et RX) se différenciant en fonction de leur origine Rayt : changement dans les niveaux d’E du noyau (quantifié) Rayt de freinage: ralentissement des e- dans la matière Rayt X: changement dans les niveaux d’E des ede l’atome Rayonnement Désexcitation du noyau après émission ou Propagation en ligne droite, Très pénétrant (peu d’interaction) quelques centaines de m (E = 1 Mev) 60 Co 60 Ni + + (E = 1, 17 et 1, 33 Me. V) Pour arrêter un de E = 1 Me. V (ex: 60 Co): 200 à 300 m d’air……
LES RAYONNEMENTS IONISANTS: , , , X, n° Rayonnement X réarrangement d’électrons (cas des isotopes) 125 I 125 Te + X +
Le Tube à Rayons X • Tube à vide poussé • 2 Electrodes – Anode Négative – Cathode Positive Cible • Haute Tension • Chauffage de la Cathode • Fenêtre • Gaine • Refroidissement
Pour produire des RX, nous avons besoin de… - Une source d’électrons - Un haut voltage pour accélérer les électrons - Une cible pour absorber les électrons et produire les RX
Générateur de Rayons X Mécanisme à l’origine des RX: enceinte en verre flux anode d’électrons Cathode (filament de W) - collisions (électrons des atomes de l’anode) Interaction e- - e- useful X-rays - freinage (noyaux des atomes de l’anode) Interaction e- - noyau
Phénomène physique de la production de RX: Les collisions • Ejection d’un électron (ionisation) • Excitation d’un électron • Réaménagement électronique – Déplacement des électrons – Excédent d’E rayonné sous forme de fluorescence Absorption d’E Etat d’E supérieur Retour vers l’état fondamental E ( Fluorescence) = différence d’E entre 2 couches électroniques (valeur caractéristique) Spectre caractéristique
Phénomène physique de la production de RX: Le rayonnement de freinage • Electron subissant la force d’attraction d’un noyau atomique – Ralentissement – Déviation – Perte d’E sous forme de photons ( de freinage d’E entre 0 et E) – Spectre continu • Plus l’E de l’électron augmente et plus Z est grand, plus le phénomène sera important Ce phénomène est celui qui est utilisé dans les générateurs à RX
Spectre des Rayons X
En résumé…. • Ces rayonnements sont des désintégrations nucléaires (E de la particule émise ou du rayonnement caractéristique de l’élément considéré) • 3 caractéristiques d’un élément radioactif – nom de la particule ou rayonnement ( , , , X, n°) – E de l’émission (e. V: ke. V, Me. V) – intensité (cadence de désintégrations: nbre de désintégrations par unité de temps)
La première radiographie…pour la première fois, on peut voir les os à l’intérieur du corps W. Roentgen Et tout cela en travaillant avec des tubes cathodiques….
Découverte de la radioactivité naturelle par H. Becquerel Émission par un sel d’Uranium de rayonnements capable d’impressionner une plaque photo Découverte d’un phénomène majeur de la nature
Découverte par P. et M. Curie de deux éléments radioactifs: Po et Ra En 1898 , Pierre et Marie Curie annoncent la découverte de deux éléments : le polonium (nom rapellant son pays : la Pologne) et le radium. Elle reçut le prix Nobel de physique en 1903, avec son mari et H. Becquerel ainsi que e prix Nobel de Chimie pour son travail sur le radium et ses composés en 1911.
Les premières lésions Première expérience radiobiologique (involontaire) en 1900 par Becquerel : production d ’un érythème cutané 15 jours après exposition au radium. Répétition (volontaire) de la même expérience par Pierre Curie en 1901. Ces 2 expériences marquent le début de la radiobiologie
Un peu d’histoire… • 1895 découverte des RX par Roentgen • 1896 découverte de la radioactivité par Becquerel dans un minerai d’uranium • 1898 Extraction du Po et Ra du minerai d’uranium (P. et M. Curie) Prudence! • 1920 conscientisation du danger d’une exposition et esquisse d’une réglementation • 1932 découverte de la radioactivité artificielle par I. et F. Joliot-Curie • 1942 mise en marche de la pile atomique par Fermi • 1945 Bombe atomique sur Hiroshima et Nagasaki Le Nucléaire fait peur Instauration d’un climat de confiance Protection efficace Limiter la probabilité d’un accident et si cela arrive. . rapidité et efficacité des secours
Lois de la radioactivité: période radioactive (T) T: loi physique caractéristique de chaque élément radioactif (temps nécessaire pour que la moitié des atomes présents se soit désintégrée spontanément) Au départ N 0 noyaux: 1 T 2 T 3 T 10 T Exemple: Ra 226 1600 ans C 14 5730 ans Tc 99 m 6 heures I 131 8 jours Th 224 1 seconde ½ N 0 ¼ N 0 1/8 N 0 un millième…
Notions fondamentales • Loi de décroissance: -d. N/dt = λ Nt = A (λ: constante radioactive) • Relation donnant le nombre d’atomes radioactifs restant après un certain temps t: Nt = No e-λt • Période radioactive T: ½ No = No e-λt T = 0, 693/ λ • Activité: A = λ Nt (activité absolue) – détermination par comptage des particules émises par la substance radioactive – Activité relative = rdt x activité absolue (le compteur ne mesure qu’une partie des rayonnements émis dans toutes les directions) • Attention: nous ne pouvons dénombrer les noyaux radioactifs nous ne pouvons que détecter les rayonnements émis par ceux qui se désintègrent
Comment déterminer la période radioactive ? Échantillon radioactif rayonnement compteur Activité absolue Activité relative (dés/sec) • Rdt: rapport entre le signal net mesuré par l’instrument et l’activité d’une source de référence utilisation d’une source étalon • Pour connaître T, on mesure l’activité relative de l’échantillon à reprises à des temps suffisamment espacés pour mettre en évidence une diminution de l’activité. – A(t) en fct du temps est une exponentielle. – En pratique, on utilise log A(t) en fct du temps droite courbe de décroissance • Une droite jusqu’au BF 1 isotope • Évolution concave (évolution dans un graphique semi-log de l’activité en fct du temps) mélange (A = A 1 + A 2 +An) – Extrapolation de la partie droite et soustraction de la droite extrapolée – Opération répétée
Activité d’un radioélément • Une source est caractérisée par l’activité qu’elle contient (nombre de noyaux se transformant spontanément par unité de temps), activité variant selon la décroissance radioactive. Unité légale : Becquerel (1 Bq = 1 désintégration par seconde) 1 k. Bq = 1000 Bq 1 MBq = 1000 Bq 1 GBq = 1000 000 Bq Ancienne unité: Curie (1 Ci = 37 milliards de Bq)
Chaîne de décroissance radioactive
Période effective et biologique • En cas de pénétration dans l’organisme… – Décroissance physique suivant T – Élimination biologique (organe cible, concentration…) TB – Loi exponentielle dans les deux cas Période Effective (TE) 1/TE = 1/TR + 1/TB TE toujours plus petite que la plus petite des 2 autres ! Les effets biologiques d’une contamination interne dépendent de la nature et de l’activité du radioisotope présent dans l’organisme
Modes d’interaction des rayonnements avec la matière: connaissance nécessaire en radioprotection • • détermination de la dose absorbée par les tissus exposés étude des détecteurs de rayonnements conception des écrans de protection 2 catégories de rayonnements – directement ionisant ( , , protons) – indirectement ionisant ( , n°: production de particules secondaires chargées) • 3 modes d’interaction – Excitation: e- amenés à des niveaux d’E du niveau fondamental – Ionisation: électron éjecté du reste de l’atome Perte d’E (d. E) par unité de longueur (d. X): d. E/d. X = K. m. Z 2/E Parcours d’une particule R = E 02/ 2 Km. Z – Rayonnement de freinage: photon qu’émet une particule chargée en passant dans le champ coulombien du noyau d’un atome Perte d’E (d. E) par unité de longueur (d. X): d. E/d. X = K. EZ 2/(mc 2)2
Interaction des rayonnements ionisants avec la matière • Les rayonnements perdent leur énergie en traversant la matière – Action directe sur les électrons par les et – Excitation et ionisation des atomes par les – Excitation des noyaux par les n° Ionisation de la matière • Rayonnement directement ionisant ( et ) – Interaction avec les électrons périphériques • Expulsion de l’électron ionisation • Déplacement d’un électron sur une autre couche l’atome et émission de photons X 7300 x plus lourd que e. Trajectoire rectiligne Très ionisantes (milliers d’atomes dans cellule) e- nbre de paires d’ions excitation de Trajectoire sinueuse Faiblement ionisant (petit nbre d’atomes dans cellule)
Interaction des RI avec la matière: les photons • Rayonnement électromagnétique se différenciant par leur origine – Rayonnement : changement dans les niveaux d’E du noyau (quantifié) – Rayonnement de freinage: ralentissement des e- dans la matière – Rayonnement X: changement dans les niveaux d’E des e- de l’atome Effet photoélectrique Toute l’E du photon cédée à l’e- sous forme d’E cinétique Effet Compton Partie de l’E du photon cédée à l’e. Photon de moindre E Production de paires Photon d’E > 1. 02 Me. V Noyau avec Z élevé - 1 + E = 0. 511 Me. V Photons E < 50 ke. V E entre 50 ke. V et 20 Me. V E > 20 Me. V 2
Interaction des avec la matière: Effet photoélectrique • Totalité de l’E transférée à un e- de l’atome Ee = h - EK – Seulement si l’E > EK – Eliaison avec Z et proximité du noyau • Coefficient d’absorption photo-électrique – µphoto-électrique ∞ Z 3/E 3 Effet important pour les photons de faible E et dans les matériaux lourds • En pratique… – Pb bon matériau pour les écrans de protection contre les RX (permet l’arrêt des RX de faible E et un bon % des autres) – Bon contraste de l’image radio – Effet principal dans la matière organique (Effet majeur pour V > 70 k. V) car arrêt du RX de faible E et production d’un électron pouvant être biologiquement néfaste
Interaction des avec la matière: Effet compton • Partie de l’E du transmise à l’e. Ec = h O - h h O Ec • Distribution angulaire en énergie h – Pour élevé, E diffusé fort réduite • Conséquence: dégradation importante du spectre d’E des – Détecteur sensible sur un domaine étendu d’E de avec un certaine réponse angulaire – Le diffusé est multidirectionnel • Peu d’influence de Z masse de matière présente! – Efficacité de l’écran de protection ne dépendant du matériau choisi • En pratique… – Diffusé encore assez énergétique pour avoir des effets sur image radio (voile) et constituer un danger pour le personnel qui doit se protéger – provient du patient. Diffusé avec l’E des RX et du volume irradié
Interaction des avec la matière: matérialisation • E > 1 Me. V matérialisé en 2 e- avec Ecinétique Erésiduelle = h - 2 m. Oc 2 • Distribution en énergie – Pour de haute E, Ecinétique également répartie entre les e– Pour de faible E, E des positons > E des négatons • Distribution angulaire – Pour de haute E, dirigé vers l’avant • Annihilation – Lorsque Ecinétique ( +) <<, + est attiré par un apparition de 2 photons de E = 0. 511 Me. V – Si e- au repos, photon émis dans direction opposée • En pratique…Ne concerne pas le radiodiagnostic - 1 + E = 0. 511 Me. V -
Atténuation globale d’un faisceau de photons I = IO e-µx • µ dépend de l’E des incidents et de la nature du matériau absorbant (masse volumique, numéro atomique) Domaine prépondérant d’interaction en fonction de l’E des rayonnements et du Z du matériau absorbant
Domaine prépondérant d’interaction en fonction de l’E des rayonnements et du Z du matériau absorbant
