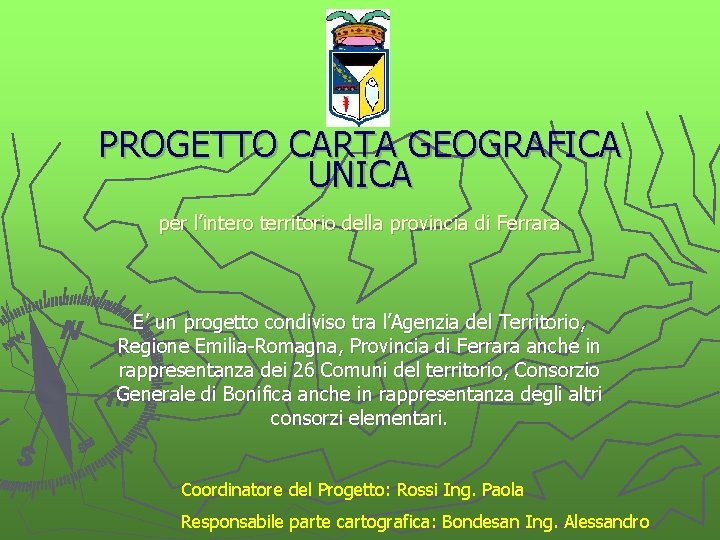

PROGETTO CARTA GEOGRAFICA UNICA per l’intero territorio della provincia di Ferrara E’ un progetto condiviso tra l’Agenzia del Territorio, Regione Emilia-Romagna, Provincia di Ferrara anche in rappresentanza dei 26 Comuni del territorio, Consorzio Generale di Bonifica anche in rappresentanza degli altri consorzi elementari. Coordinatore del Progetto: Rossi Ing. Paola Responsabile parte cartografica: Bondesan Ing. Alessandro

Ruolo degli Enti firmatari ► ► ► REGIONE PROVINCIA DI FERRARA CONSORZIO GENERALE DI BONIFICA COMUNI DELLA PROVINCIA DI FERRARA AGENZIA DEL TERRITORIO FIRMA DELLE CONVENZIONI 14 Marzo 2002 DURATA DEL PROGETTO quadriennale INIZIO LAVORI 20 Maggio 2002 FINE LAVORI 20 Maggio 2006

FINALITA’ DEL PROGETTO ► ► ► REALIZZARE UN PRIMO PASSO PER LA COSTRUZIONE DELLA CARTA GEOGRAFICA UNICA FACILITARE IL PROCESSO DI DECENTRAMENTO DELLE FUNZIONI CATASTALI ATTIVARE LA PROCEDURA DI INTERSCAMBIO “ CATASTO – COMUNI “ OGGETTO Creazione di una banca dati cartografica informatizzata. Aggiornamento completo della banca dati alfanumerica catastale. Formazione di un’anagrafe fiscale dei beni immobili. Controllo ed allineamento della toponomastica. Attivazione del decentramento dei servizi catastali. Avviamento della fase preliminare di aggiornamento. Miglioramento della qualità di georeferenziazione dei dati esistenti.

QUADRO ECONOMICO • Regione € 222. 076, 47 (15%) • Provincia di Ferrara € 154. 937, 07 (11%) • Consorzio Generale di Bonifica € 258. 228, 45 (18%) • Comuni n° 26 € 836. 660, 18 (56%) Importo complessivo € 1. 471. 902, 16

Programma lavori Vector Mappe catastali Scambio di archivi tra amministrazioni Raffittimento primario della rete geodetica con rilevamento GPS STATO AVANZAMENTO LAVORI Formazione Anagrafe Fiscale U. I. Recupero arretrato alfanumerico censuario NCT ed NCEU Aggiornamento CTR Controllo Toponomastica

I Comuni ferraresi verso il GIS La vettorializzazione di elementi cartografici della CTR 5000 Zona NORD Copparo, Ro Ferrarese, Berra, Jolanda, Formignana, Tresigallo Zona SUD Argenta, Masi Torello, Ostellato, Voghiera, Portomaggiore Comune referente Copparo Comune referente Argenta Zona EST Le associazioni dei Comuni che Codigoro, Mesola, Goro, operano nel territorio ferrarese Lagosanto, Massafiscaglia, Migliaro, Migliarino Comune referente Codigoro Comune di Ferrara Zona OVEST Bondeno, Poggiorenatico, Mirabello, Sant’Agostino, Cento, Vigarano Mainarda Comune referente Bondeno Esperienza del gruppo di Comuni Della Zona EST

LE AGGREGAZIONI DI COMUNI La vettorializzazione di elementi cartografici della CTR 5000 Comune Ferrara Ab. 137447 Aggregazione 1 Ab. 39064 Aggregazione 3 Ab. 69002 Aggregazione 4 Ab. 67430 Aggregazione 2 Ab. 56852

La vettorializzazione di elementi cartografici della CTR 5000 Il collaudo ? LE PROBLEMATICHE La scelta del fornitore: • certificabilità • riutilizzabilità L’elaborazione di un documento di Specifica L. R. 24 Marzo 2000, n° 20 Prescrizioni tecniche per l’esecuzione ed il collaudo

PROVINCIA DI FERRARA coordinatore per tutti i Comuni del processo di decentramento delle funzioni catastali ► ► ► Modalità di trasferimento delle risorse umane e durata della relativa copertura economica; Modalità e durata della corresponsione dei contributi economici; Definizione delle disponibilità di immobili ed attrezzature da parte del Ministero; Definizione delle entrate derivanti dalla gestione delle funzioni catastali che saranno trasferite ai Comuni (diritti); Analisi dei costi dell’Agenzia del Territorio su scala Provinciale e verifica degli stessi tra funzioni da trasferire e funzioni da conservare allo Stato; Definizione dei costi a carico dei comuni nel caso della Convenzione con l’Agenzia del Territorio.

CONCLUSIONI NEL BREVE PERIODO 1. Il riffittimento secondario 2. della nuova rete di inquadramento 3. Geodetica italiana (IGM ’ 95) con punti 4. di coordinate note ogni 300 metri per 5. Le aree urbane e ogni 500 m per le 6. Altre aree; AD OGGI: • Reticolo stradale secondo le specifiche della Regione. • Numerazione civica. • Reticolo idrografico. • Confini amministrativi. • Toponomastica. • Cartografia catastale informatizzata. 2. La standardizzazione di modalità 3. di organizzazione dei dati topografici 4. alle scale 1: 5000 e 1: 2000; 5. 3. Integrazione delle reti; 4. Elaborazione di applicativi di 5. consultazione ed estrazione dei dati al fine di utilizzazione della banca dati catastale con sistemi informativi territoriali.

Aggiornamento speditivo della Carta Tecnica Regionale Utilizzo delle Ortofoto 1998 e dei fogli aggiornati di visura del Catasto

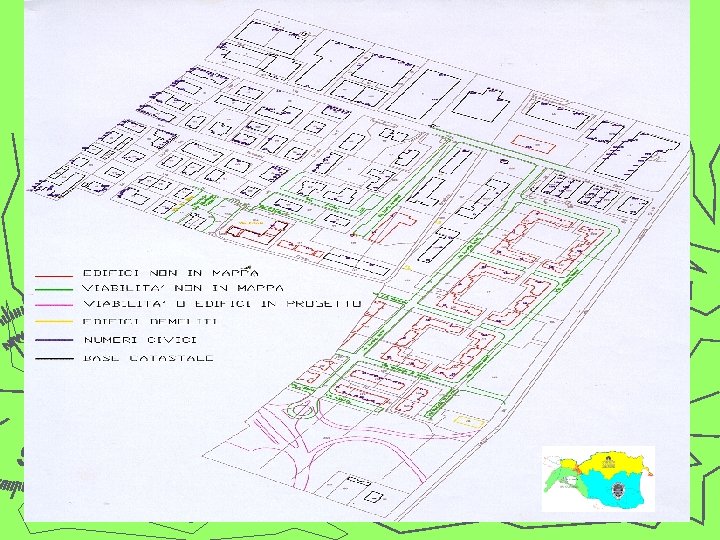

Aggiornamento speditivo della Carta Tecnica Regionale 1: 5000 La CTR 1: 5. 000 da aggiornare viene sovrapposta alla corrispondente ortofoto, gli aggiornamenti alla CTR vengono apportati attraverso layers vettoriali

Realizzazione di un catalogo di immagini per Arc. View contenente i fogli catastali del comune di Bondeno: Attraverso una rototraslazione i fogli catastali sono stati proiettati in coordinate UTM 32 ottenendo una soddisfacente sovrapposizione con la CTR 1: 5000

Realizzazione della Carta Geografica Unica del Ferrarese CATASTO - Schema sinottico operativo

Realizzazione della Carta Geografica Unica del Ferrarese Schema sinottico operativo – Parte 2

Vettorializzazione delle mappe catastali: Viene effettuata digitalizzando attraverso Auto. CAD i raster dei fogli catastali appositamente scansiti e georeferenziati

Correzione toponomastica delle strade, canali, centri abitati

Ing. Paola Rossi rossi. ingpaola@tiscalinet. it - cell 348/2727427 Ing. Alessandro Bondesan a. bondesan@libero. it - cell. 347/6429479
