Carte geologiche Una carta geologica una rappresentazione ridotta

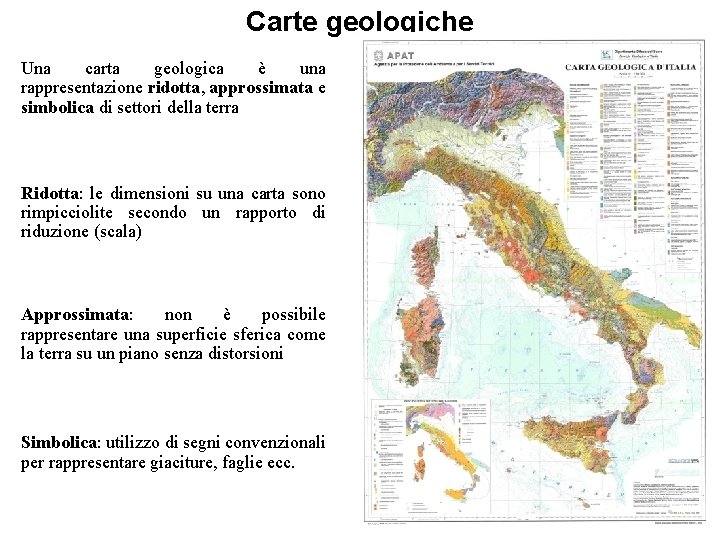

Carte geologiche Una carta geologica è una rappresentazione ridotta, approssimata e simbolica di settori della terra Ridotta: le dimensioni su una carta sono rimpicciolite secondo un rapporto di riduzione (scala) Approssimata: non è possibile rappresentare una superficie sferica come la terra su un piano senza distorsioni Simbolica: utilizzo di segni convenzionali per rappresentare giaciture, faglie ecc.

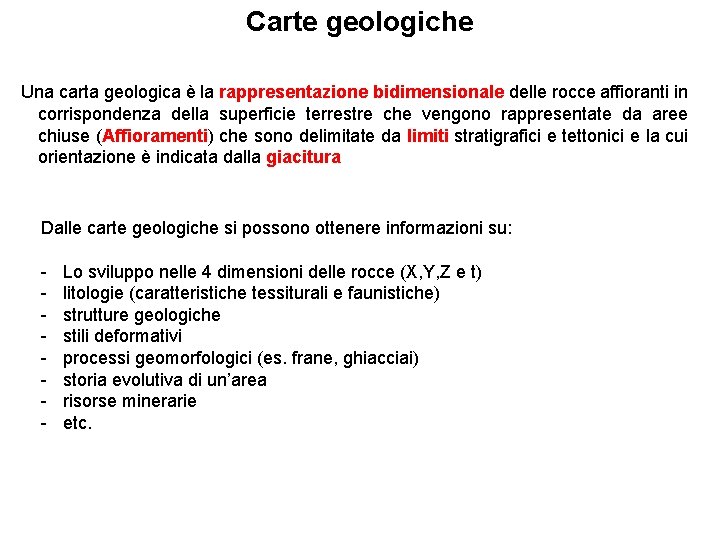

Carte geologiche Una carta geologica è la rappresentazione bidimensionale delle rocce affioranti in corrispondenza della superficie terrestre che vengono rappresentate da aree chiuse (Affioramenti) che sono delimitate da limiti stratigrafici e tettonici e la cui orientazione è indicata dalla giacitura Dalle carte geologiche si possono ottenere informazioni su: - Lo sviluppo nelle 4 dimensioni delle rocce (X, Y, Z e t) litologie (caratteristiche tessiturali e faunistiche) strutture geologiche stili deformativi processi geomorfologici (es. frane, ghiacciai) storia evolutiva di un’area risorse minerarie etc.

Carte geologiche

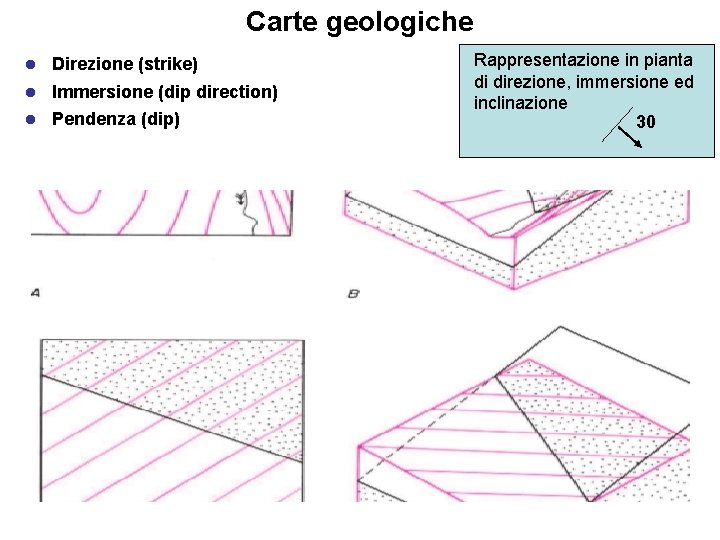

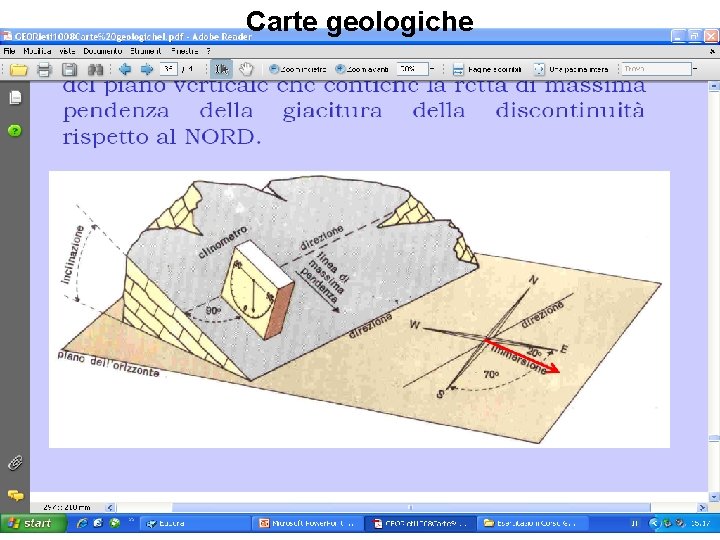

Carte geologiche Direzione (strike) Immersione (dip direction) Pendenza (dip) Rappresentazione in pianta di direzione, immersione ed inclinazione 30

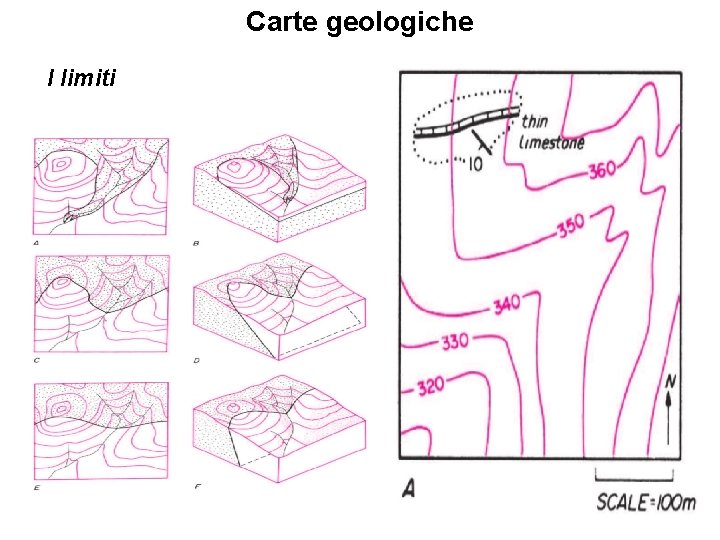

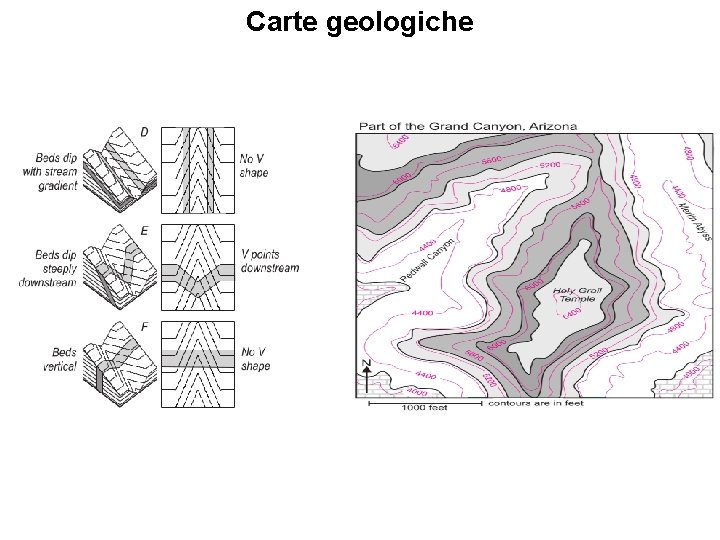

Carte geologiche I limiti

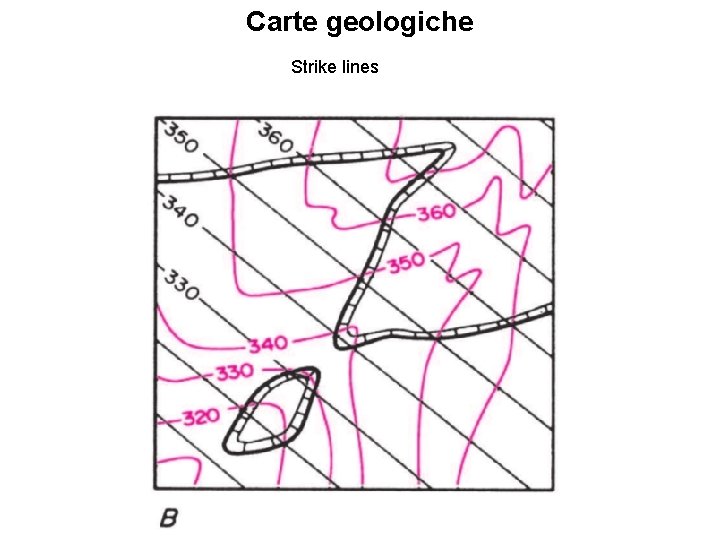

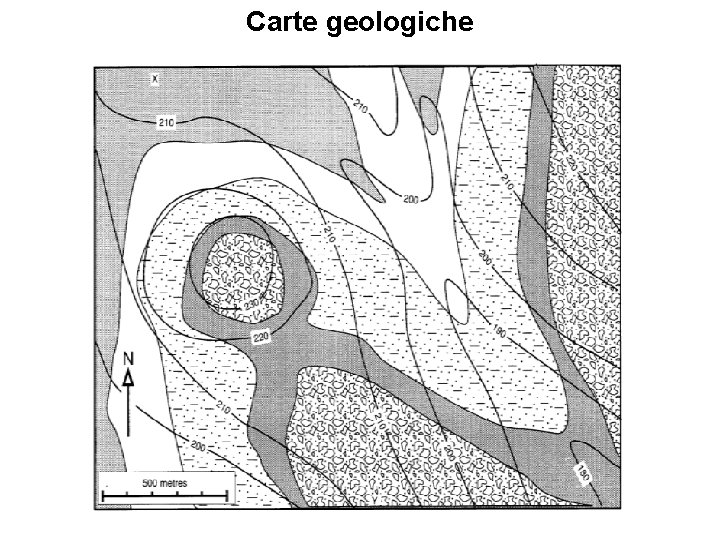

Carte geologiche Strike lines

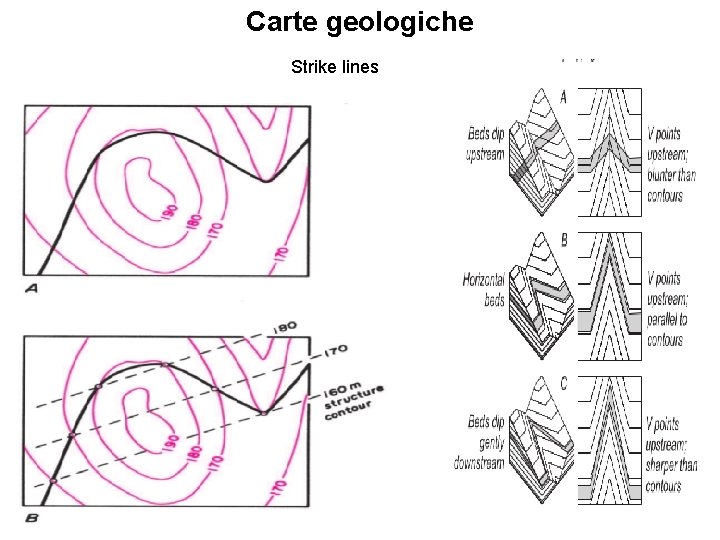

Carte geologiche Strike lines

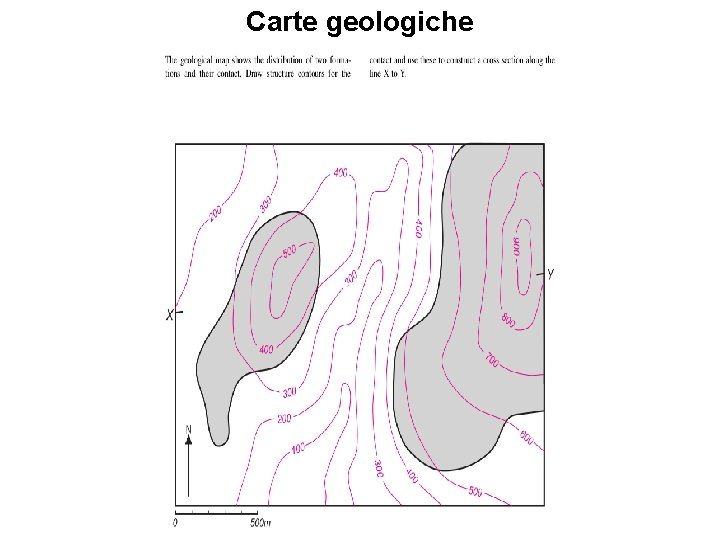

Carte geologiche

Carte geologiche

Carte geologiche

Carte geologiche
