Pengantar Organisasi Komputer Sri Koriaty S kom PENDIDIKAN

Pengantar Organisasi Komputer Sri Koriaty, S. kom PENDIDIKAN TEKNOLOGI INFORMASI DAN KOMPUTER STKIP – PGRI PONTIANAK 1

Perbedaan Organisasi & Arsitektur v. Organisasi Komputer Merupakan sistem atau bagian yang berkaitan erat dengan unit – unit operasional dan interkoneksinya. Cth : Control signal, Interface dan peripheral, memori technology. v. Arsitektur Komputer Merupakan sistem atau bagian yang berkaitan dengan atribut- atribut yang mempunyai dampak langsung pada eksekusi logis sebuah program. Cth : Set instruksi, jumlah bit yang digunakan, mekanisme I/O, teknik pengalamatan. 2

Struktur & fungsi komputer v. Definisi komputer : Sekumpulan alat elektronik yang saling bekerja sama untuk menerima data (Input), mengolah data (Proses), dan memberikan informasi (Output) serta terkoordinasi dibawah kontrol program yang tersimpan di memorinya. v Struktur Komputer adalah cara komponen komputer saling terkait dan berhubungan. v Fungsi komputer adalah operasi masing ‑ masing komponen sebagai bagian dari struktur.

fungsi utama komputer v Fungsi Operasi Pengolahan Data (Data Processing) v Fungsi Operasi Penyimpanan Data (Data Storage) v Fungsi Operasi Pemindahan Data (Data Movement) v Fungsi Operasi Kendali (Control) Output Input Pemroses Penyimpan 4

Gambar Fungsi utama komputer Data Storage Facility Data Movement Apparatus Control Mechanism Keterangan : Komputer adalah sebuah entitas yang berinteraksi dengan cara tertentu dengan dunia luar. Secara umum, seluruh kaitan (lingkage)-nya dengan dunia luar dapat diklasifikasikan sebagai perangkat peripheral atau saluran komunikasi yang menghubungkan antar data untuk selanjutnya disampaikan ke objek yang dimaksud. Data Processing Facility 5

Operasi Pemindahan Data Storage Facility Data Movement Apparatus Control Mechanism Data Processing Facility Keterangan : Komputer dapat berfungsi sebagai perangkat pemindah data, yaitu cukup dengan cara memindahkan data dari sebuah peripheral atau saluran komunikasi ke perangkat lainnya. Contoh : Keyboard ke Screen 6

Operasi penyimpanan data Data Storage Facility Data Movement Apparatus Control Mechanism Data Processing Facility Keterangan : Komputer juga berfungsi sebagai perangkat penyimpanan data, dimana data dipindahkan dari dunia luar ke penyimpanan komputer (baca) dan sebaliknya (tulis). Contoh : Internet download to disk 7

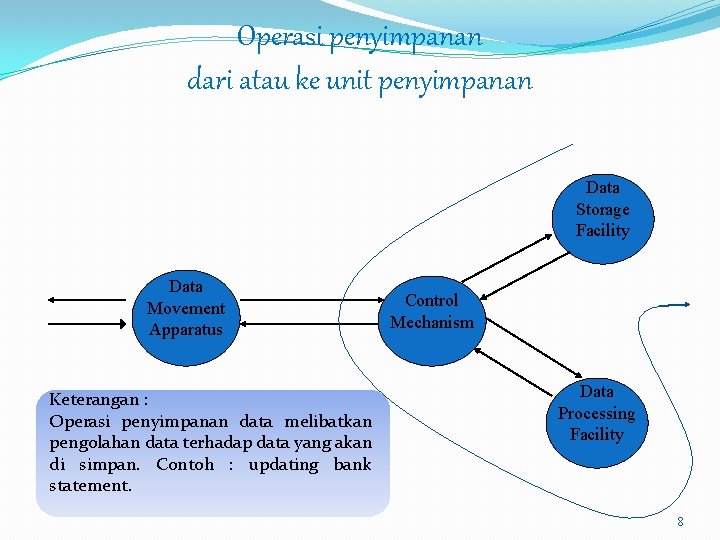

Operasi penyimpanan dari atau ke unit penyimpanan Data Storage Facility Data Movement Apparatus Keterangan : Operasi penyimpanan data melibatkan pengolahan data terhadap data yang akan di simpan. Contoh : updating bank statement. Control Mechanism Data Processing Facility 8

operasi penyimpanan dari unit ke I/o Data Storage Facility Data Movement Apparatus Control Mechanism Data Processing Facility Keterangan : Operasi penyimpanan data melibatkan pengolahan data terhadap data dari luar. Contoh : Printing a bank statement. 9

Struktur - Top Level 10

Struktur - CPU 11

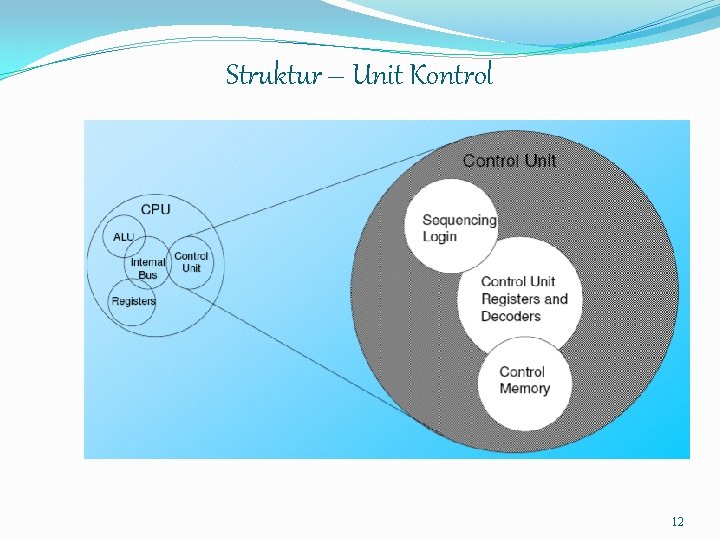

Struktur – Unit Kontrol 12

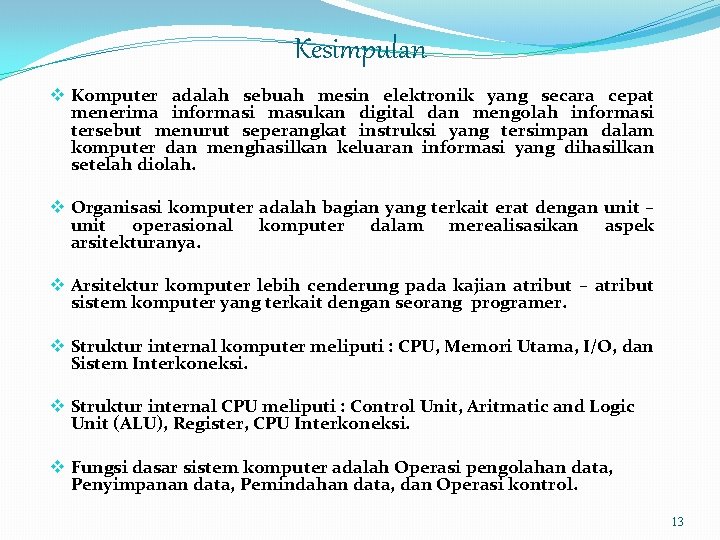

Kesimpulan v Komputer adalah sebuah mesin elektronik yang secara cepat menerima informasi masukan digital dan mengolah informasi tersebut menurut seperangkat instruksi yang tersimpan dalam komputer dan menghasilkan keluaran informasi yang dihasilkan setelah diolah. v Organisasi komputer adalah bagian yang terkait erat dengan unit – unit operasional komputer dalam merealisasikan aspek arsitekturanya. v Arsitektur komputer lebih cenderung pada kajian atribut – atribut sistem komputer yang terkait dengan seorang programer. v Struktur internal komputer meliputi : CPU, Memori Utama, I/O, dan Sistem Interkoneksi. v Struktur internal CPU meliputi : Control Unit, Aritmatic and Logic Unit (ALU), Register, CPU Interkoneksi. v Fungsi dasar sistem komputer adalah Operasi pengolahan data, Penyimpanan data, Pemindahan data, dan Operasi kontrol. 13

Apa yang terjadi jika pabrik komputer menawarkan sekelompok model komputer, yang semuanya memiliki arsitektur yang sama tetapi dengan orgnisasi yang berbeda…? Akibatnya, model – model yang berbeda akan memiliki harga dan karakteristik kinerja yang berbeda pula. Selain itu suatu arsitektur dapat bertahan lama, namun organisasinya dapat berubah – ubah seiring dengan perkembangan teknologi 14
