Msurarea efortului i deformrilor efort stress deformare strain

  • Slides: 13
Download presentation
Măsurarea efortului şi deformărilor efort –stress ~ deformare -strain forfecare shear

Măsurarea efortului şi deformărilor efort –stress ~ deformare -strain forfecare shear

Tipuri de senzori: - marca tensometrica (MT) - rezistiva; folie sau bobinată - semiconductoare

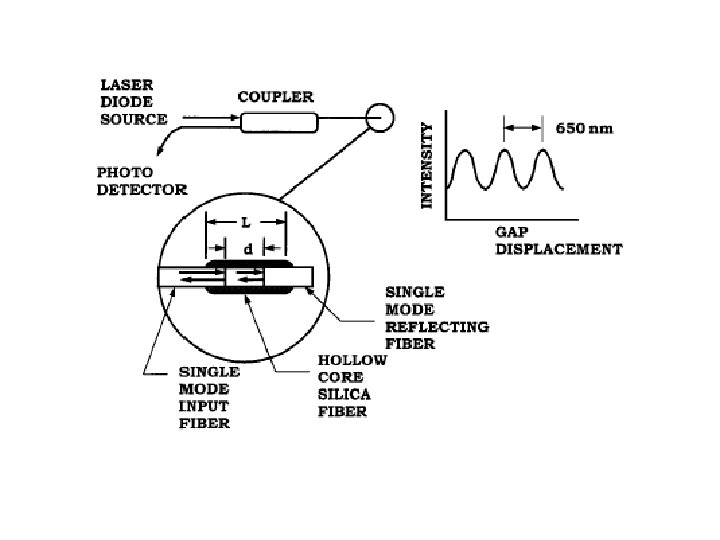

Tipuri de senzori: - marca tensometrica (MT) - rezistiva; folie sau bobinată - semiconductoare - piezoelectrica - optici - fibra optica - grila Moiré - materiale bi-refracţie Parametrii de urmărit: -dimensiuni; formă -sensibilitate -efectul temperaturii -răspunsul dinamic -pret

efect piezorezistiv ΔR/R = εG ε – deformare G – constanta a mărcii

efect piezorezistiv ΔR/R = εG ε – deformare G – constanta a mărcii

. Mărci tensometrice în rozetă evaluarea amplitudinii şi direcţiei efortului rezultant Eliminare erori de

. Mărci tensometrice în rozetă evaluarea amplitudinii şi direcţiei efortului rezultant Eliminare erori de temperatura: marci identice pe 2 brate alimentare cu impulsuri cu factor mic de umplere (F)

semiconductoare Avantaj - G este cu un ordin de mărime mai mare Dezavantaje -fragile,

semiconductoare Avantaj - G este cu un ordin de mărime mai mare Dezavantaje -fragile, -dependentă mare de temperatura

piezoelectrice

piezoelectrice

Metode pentru măsurarea forţei: Echilibrul cu o forţă cunoscută (F = ma) Măsurarea acceleraţiei

Metode pentru măsurarea forţei: Echilibrul cu o forţă cunoscută (F = ma) Măsurarea acceleraţiei unei mase cunoscute Echilibrul cu forţă magnetică cunoscută Măsurarea deformaţiei unui corp elastic Distribuirea forţei pe suprafaţă şi măsurarea presiunii

Măsurarea forţei cu bară încastrată . Măsurarea forţei cu inel

Măsurarea forţei cu bară încastrată . Măsurarea forţei cu inel

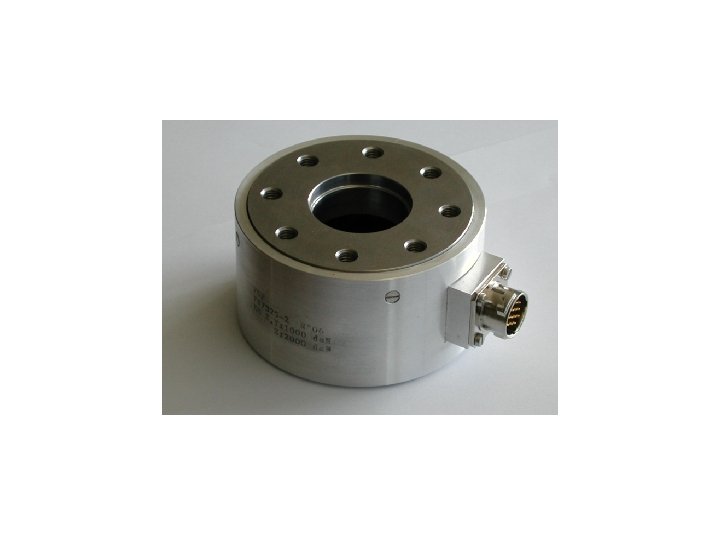

Doze tensometrice (load cell) structura rigidă - forţelor statice sau lent variabile de valori

Doze tensometrice (load cell) structura rigidă - forţelor statice sau lent variabile de valori mari

Piezoelectrice Doze tensometrice

Piezoelectrice Doze tensometrice

Măsurarea hidraulică a forţei

Măsurarea hidraulică a forţei

STEM Stress Strain Key Terms Stress Strain ForcesSTEM Stress Strain Key Terms Stress Strain Forces
Shear Stress and Strain Shear Stress Shear StrainShear Stress and Strain Shear Stress Shear Strain
Normal Strain and Stress Stress strain diagram HookesNormal Strain and Stress Stress strain diagram Hookes
III Strain and Stress Strain Stress Rheology ReadingIII Strain and Stress Strain Stress Rheology Reading
Stress and strain STRESS AND STRAIN EXPLAIN THEStress and strain STRESS AND STRAIN EXPLAIN THE
III Strain and Stress Strain Stress Rheology ReadingIII Strain and Stress Strain Stress Rheology Reading
III Strain and Stress Strain Stress Rheology ReadingIII Strain and Stress Strain Stress Rheology Reading
III Strain and Stress Strain Stress Rheology ReadingIII Strain and Stress Strain Stress Rheology Reading
III Strain and Stress Strain Stress Rheology ReadingIII Strain and Stress Strain Stress Rheology Reading
III Strain and Stress Strain Stress Rheology ReadingIII Strain and Stress Strain Stress Rheology Reading
I MSURAREA MRIMILOR NEELECTRICE 1 MSURAREA CU UBLERULI MSURAREA MRIMILOR NEELECTRICE 1 MSURAREA CU UBLERUL
