Module 7 Hoofdstuk 2 Data Flow Diagram Data
- Slides: 21
Module 7 – Hoofdstuk 2 Data Flow Diagram
Data Flow Diagram • Afgekort: DFD • Gegevensstromen op een grafische wijze weergeven • Andere benamingen – Gegevensstroomschema – Systeemstroomschema
Voorbeeld DFD
Voorbeeld DFD • Buitenwerelden – Bijv. Vluchtleiding • Processen – Bijv. ‘muteer vluchtgegevens’ • Gegevensstroom – Bijv. ‘vluchtnummer’ • Gegevensverzameling – Vluchtgegevens

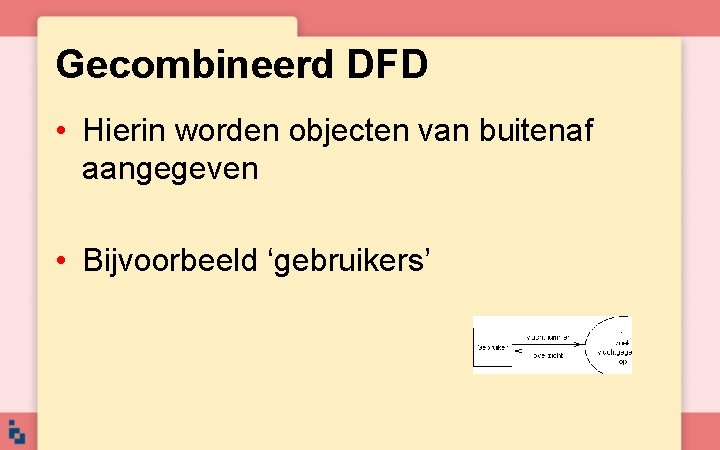

Gecombineerd DFD • Hierin worden objecten van buitenaf aangegeven • Bijvoorbeeld ‘gebruikers’
Aandachtspunt • Overzichtelijk • Uniformiteit • Niet te gedetailleerd!
Symbolen in een DFD • Vier symbolen – – Buitenwereld Functie of proces Gegevensstroom Gegevens- verzameling of buffer
Buitenwereld • Bron – Geeft aan waar de gegevens vandaan komen • Bestemming – Geeft aan waar de gegevens naartoe gaan
Buitenwereld • Naamgeving – Zelfstandig naamwoord enkelvoud • Bijvoorbeeld – Klant – Douane – Vluchtleiding
Functie of proces • Staat voor een bewerking die bepaalde gegevens ondergaan
Functie of proces • Naamgeving – Werkwoord in de gebiedende wijs enkelvoud, gevolgd door een zelfstandig naamwoord • Bijvoorbeeld – Zoek vluchtgegevens – Wijzig aankomsttijden
Gegevensstroom • Voorstelling d. m. v. een pijl, waarbij de gegevens altijd in de richting van de pijlpunt stromen
Gegevensstroom • Naamgeving – Zelfstandig naamwoord enkelvoud – Of een samenstelling van twee zelfstandige naamwoorden enkelvoud – Of een voltooid deelwoord plus een zelfstandig naamwoord enkelvoud • Bijvoorbeeld – Aankomsttijd – Factuurnummer – Geland vliegtuig
Gegevensverzameling of buffer • Opgeslagen gegevens • Gegevens kunnen tijdelijk of permanent worden opgeslagen
Afspraak • Geen namen bij de pijlen van of naar een gegevensverzameling • De naam van de gegevensverzameling moet duidelijk maken wat er in de gegevensverzameling moet worden opgeslagen of moet worden uitgelezen
Gegevensverzameling of buffer • Naamgeving – Zelfstandig naamwoord meervoud • Bijvoorbeeld – Vluchtgegevens – Artikelen – Kentekengegevens
Contextdiagram • Contextdiagram – Globaal overzicht – Systeem als een ‘Black box’ • DFD – Wat gebeurt er in het systeem zelf?
Voorbeeld • DFD • Contextdiagram
Maken van een contextdiagram • Eerst de functionaliteiten vaststellen – Hiermee beginnen in een vroeg stadium – Systeemgrens afbakenen – In nauw overleg met de opdrachtgever
Systeemgrens afbakenen • Je geeft antwoord op deze drie vragen 1) Voert het object alleen maar opdrachten uit? 2) Voor wie wordt het systeem gebouwd? 3) Wat is de fysieke locatie van een afdeling?
Ontwerpen is maatwerk • Ieder bedrijf richt de organisatie anders in – En dus zijn er andere DFD’s en contextdiagrammen • Hierdoor zijn er meerdere goede oplossingen mogelijk
