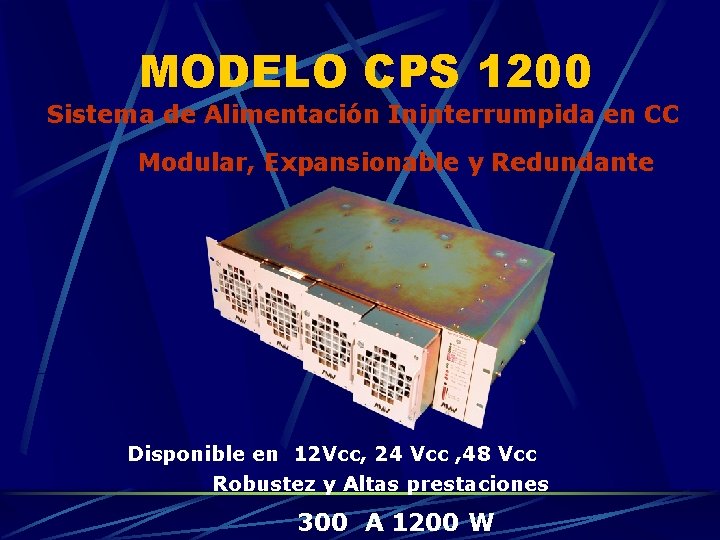

MODELO CPS 1200 Sistema de Alimentación Ininterrumpida en CC Modular, Expansionable y Redundante Disponible en 12 Vcc, 24 Vcc , 48 Vcc Robustez y Altas prestaciones 300 A 1200 W

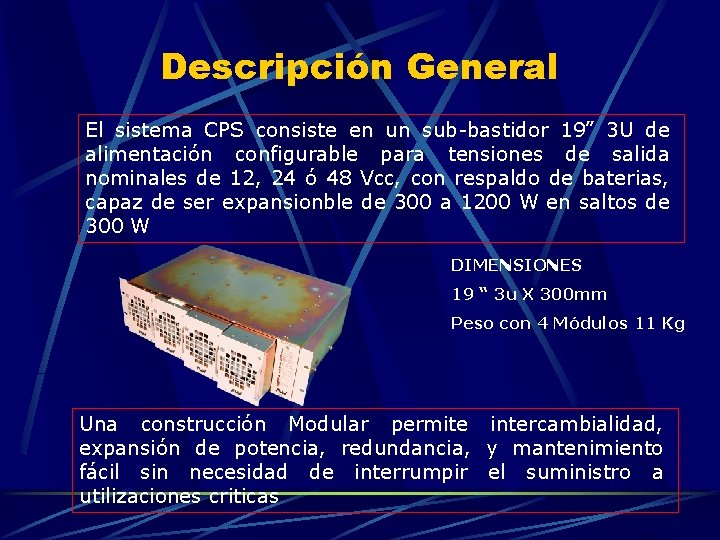

Descripción General El sistema CPS consiste en un sub-bastidor 19” 3 U de alimentación configurable para tensiones de salida nominales de 12, 24 ó 48 Vcc, con respaldo de baterias, capaz de ser expansionble de 300 a 1200 W en saltos de 300 W DIMENSIONES 19 “ 3 u X 300 mm Peso con 4 Módulos 11 Kg Una construcción Modular permite intercambialidad, expansión de potencia, redundancia, y mantenimiento fácil sin necesidad de interrumpir el suministro a utilizaciones criticas

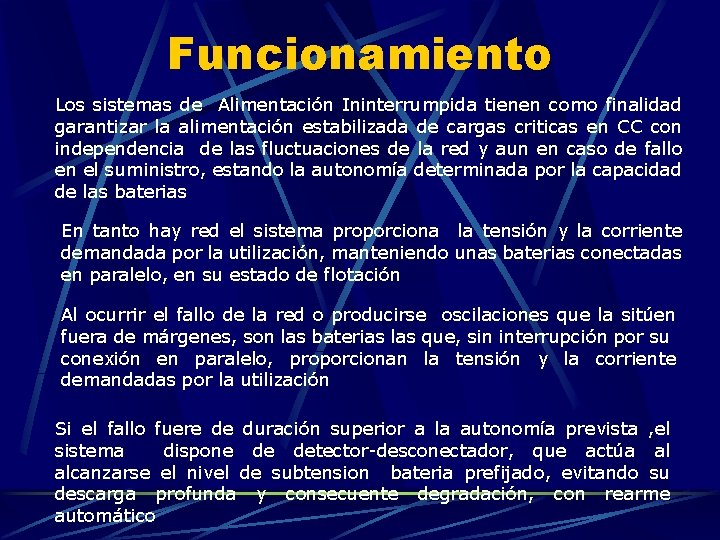

Funcionamiento Los sistemas de Alimentación Ininterrumpida tienen como finalidad garantizar la alimentación estabilizada de cargas criticas en CC con independencia de las fluctuaciones de la red y aun en caso de fallo en el suministro, estando la autonomía determinada por la capacidad de las baterias En tanto hay red el sistema proporciona la tensión y la corriente demandada por la utilización, manteniendo unas baterias conectadas en paralelo, en su estado de flotación Al ocurrir el fallo de la red o producirse oscilaciones que la sitúen fuera de márgenes, son las baterias las que, sin interrupción por su conexión en paralelo, proporcionan la tensión y la corriente demandadas por la utilización Si el fallo fuere de duración superior a la autonomía prevista , el sistema dispone de detector-desconectador, que actúa al alcanzarse el nivel de subtension bateria prefijado, evitando su descarga profunda y consecuente degradación, con rearme automático

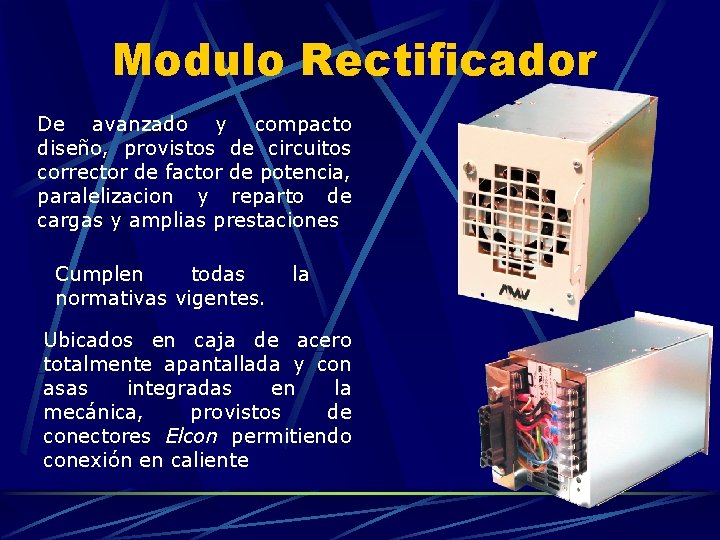

Modulo Rectificador De avanzado y compacto diseño, provistos de circuitos corrector de factor de potencia, paralelizacion y reparto de cargas y amplias prestaciones Cumplen todas normativas vigentes. la Ubicados en caja de acero totalmente apantallada y con asas integradas en la mecánica, provistos de conectores Elcon permitiendo conexión en caliente

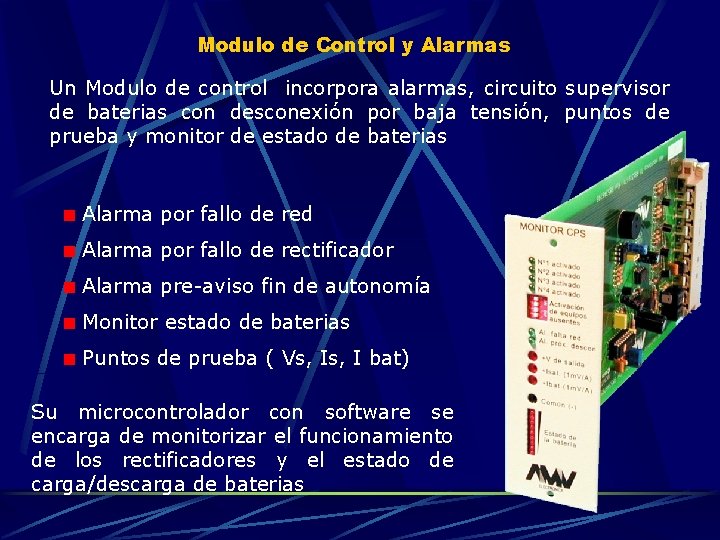

Modulo de Control y Alarmas Un Modulo de control incorpora alarmas, circuito supervisor de baterias con desconexión por baja tensión, puntos de prueba y monitor de estado de baterias Alarma por fallo de red Alarma por fallo de rectificador Alarma pre-aviso fin de autonomía Monitor estado de baterias Puntos de prueba ( Vs, I bat) Su microcontrolador con software se encarga de monitorizar el funcionamiento de los rectificadores y el estado de carga/descarga de baterias

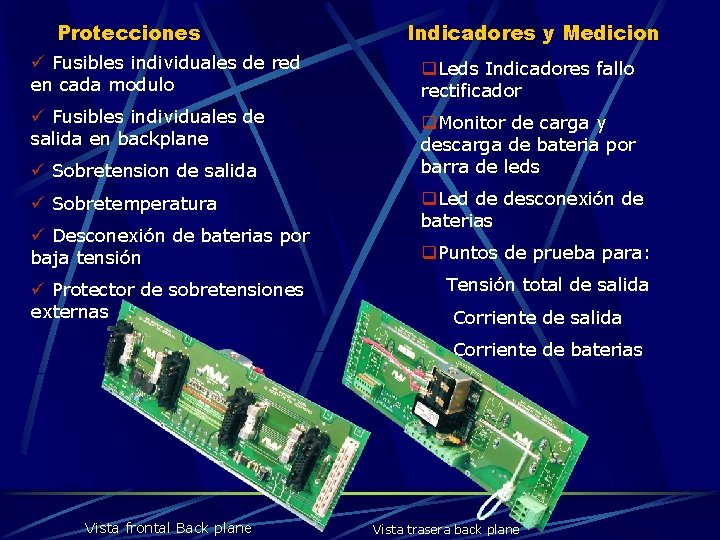

Protecciones Indicadores y Medicion ü Fusibles individuales de red en cada modulo q. Leds Indicadores fallo rectificador ü Fusibles individuales de salida en backplane q. Monitor de carga y descarga de bateria por barra de leds ü Sobretension de salida ü Sobretemperatura ü Desconexión de baterias por baja tensión ü Protector de sobretensiones externas q. Led de desconexión de baterias q. Puntos de prueba para: Tensión total de salida Corriente de baterias Vista frontal Back plane Vista trasera back plane

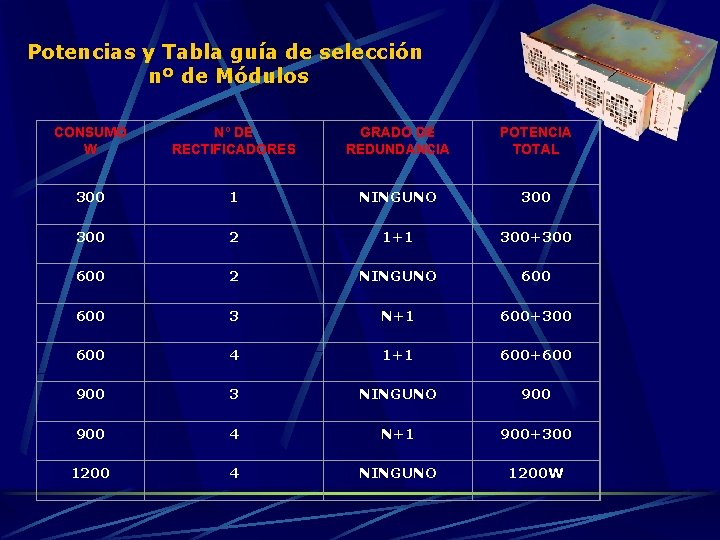

Potencias y Tabla guía de selección nº de Módulos CONSUMO W Nº DE RECTIFICADORES GRADO DE REDUNDANCIA POTENCIA TOTAL 300 1 NINGUNO 300 2 1+1 300+300 600 2 NINGUNO 600 3 N+1 600+300 600 4 1+1 600+600 900 3 NINGUNO 900 4 N+1 900+300 1200 4 NINGUNO 1200 W

MODELO CPS 1200 Y ahora… CPS 2400 100% más potencia, mismo formato, mínimo coste adicional La combinación de prestaciones, robustez y fiabilidad a este bajo precio no se ve todos los días
