MERJENJE ENOSMERNE NAPETOSTI n Enosmerno napetost lahko merimo
- Slides: 7
MERJENJE ENOSMERNE NAPETOSTI n Enosmerno napetost lahko merimo z vsemi instrumenti razen z indukcijskim (pri njem rabimo izmenično napetost za nastanek vrtilnega magnetnega polja). n Voltmeter vežemo vzporedno s porabnikom. Poraba mora biti čim manjša, zato morajo imeti voltmetri čim večjo notranjo upornost RV. S tem je tok IV, ki teče skozi voltmeter čim manjši (zanemarljiv v primerjavi s tokom IX. ).
RAZŠIRITEV NAPETOSTNEGA MERILNEGA OBMOČJA: Izpelji enačbo za izračun predupora, če imaš podano merilno območje voltmetra in notranjo upornost voltmetra!

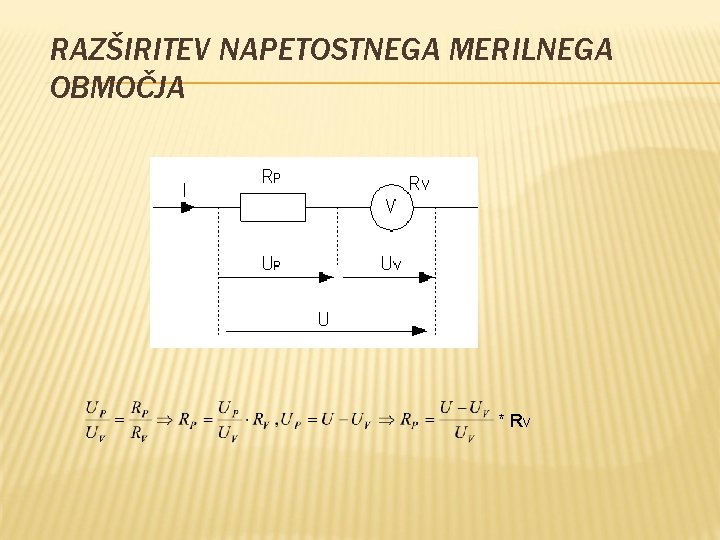

RAZŠIRITEV NAPETOSTNEGA MERILNEGA OBMOČJA * RV
NEPOSREDNO MERJENJE TOKA Električni tok lahko merimo neposredno z vključitvijo ampermetra zaporedno s porabnikom. Skozi njega teče bremenski tok, zato želimo, da ima čim manjše energetske izgube in čim manjši padec napetosti - notranja upornost ampermetra RA mora biti čim manjša.
POSREDNO MERJENJE TOKA Ø Ø Če toka ne moremo izmeriti neposredno, ga izmerimo posredno z: merjenjem padca napetosti na znanem uporu, tokovnimi klešči. Vrednost upora izberemo takšno, da je pretvorba iz napetosti v tok najlažja (npr. 1 k ). Za merjenje napetosti najpogosteje uporabimo elektronski voltmeter, ker ima veliko upornost. Tok izračunamo po ohmovem zakonu.
RAZŠIRITEV TOKOVNEGA MERILNEGA OBMOČJA Kadar merimo tokove, ki so večji od maksimalnega tokovnega merilnega območja A-metra, je potrebno vzporedno z A-metrom vezati so-upor Izpelji enačbo za izračun soupora, če imaš podano merilno območje ampermetra in notranjo upornost ampermetra!
RAZŠIRITEV TOKOVNEGA MERILNEGA OBMOČJA Kadar merimo tokove, ki so večji od maksimalnega tokovnega merilnega območja A-metra, je potrebno vzporedno z A-metrom vezati so-upor V ampermeter lahko vgradimo več uporov ter tako dobimo več merilnih območij. So-upori so izdelani iz manganina. Pri manjših vrednostih so izdelani v obliki prosto navitih vijačnic, ravnih žic ali trakov. Vrednosti nad 1 ohm pa so naviti bifilarno.
