Magnetické pole vodiče s proudem

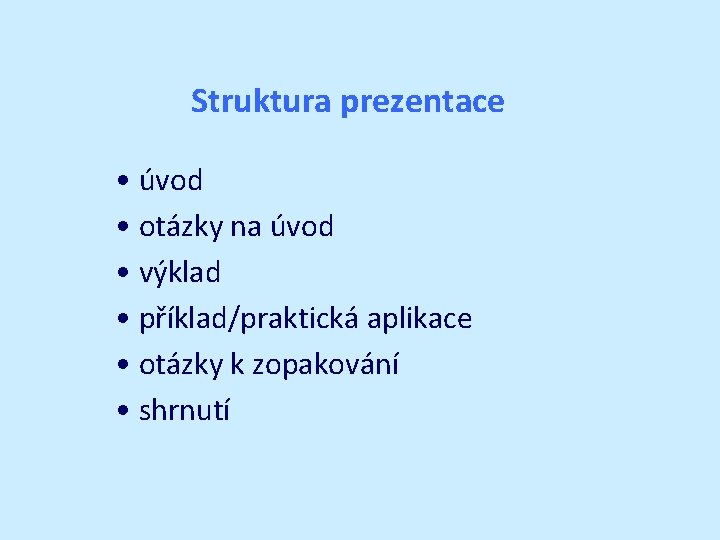

Struktura prezentace • úvod • otázky na úvod • výklad • příklad/praktická aplikace • otázky k zopakování • shrnutí

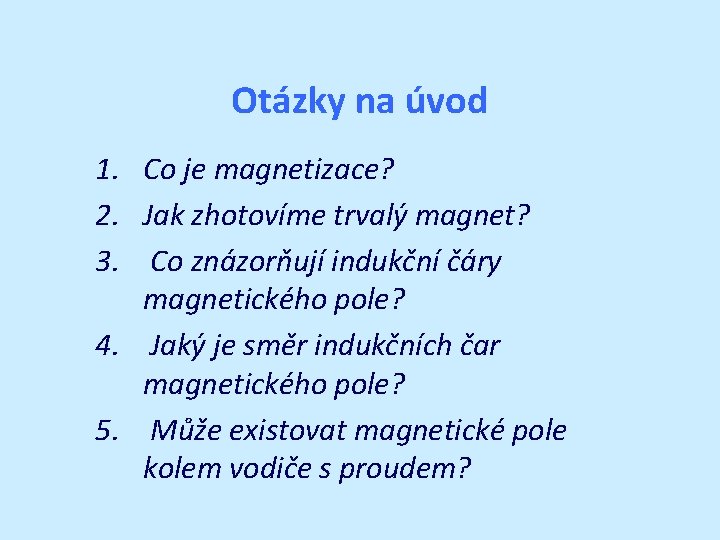

Otázky na úvod 1. Co je magnetizace? 2. Jak zhotovíme trvalý magnet? 3. Co znázorňují indukční čáry magnetického pole? 4. Jaký je směr indukčních čar magnetického pole? 5. Může existovat magnetické pole kolem vodiče s proudem?

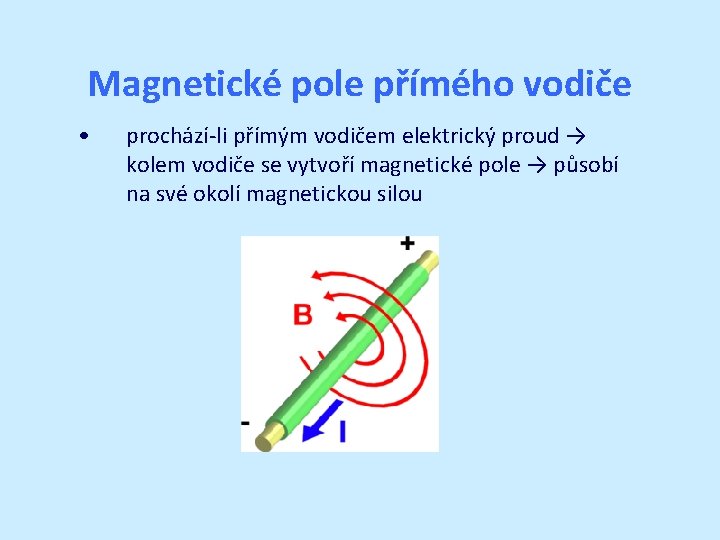

Magnetické pole přímého vodiče • prochází-li přímým vodičem elektrický proud → kolem vodiče se vytvoří magnetické pole → působí na své okolí magnetickou silou

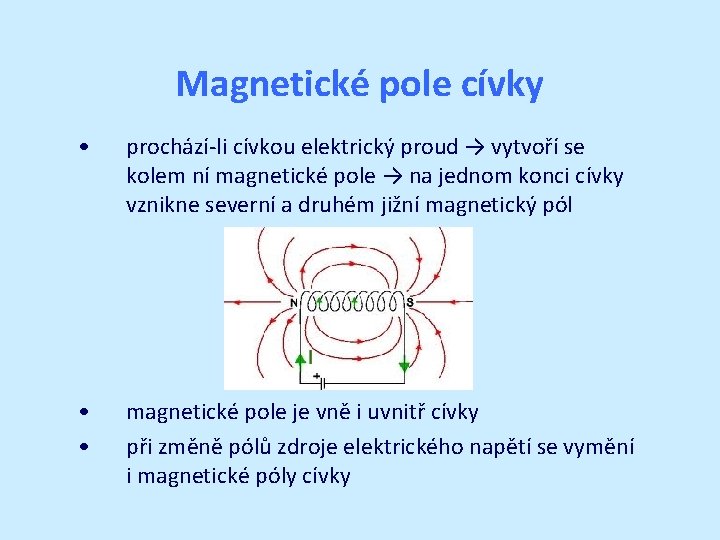

Magnetické pole cívky • prochází-li cívkou elektrický proud → vytvoří se kolem ní magnetické pole → na jednom konci cívky vznikne severní a druhém jižní magnetický pól • • magnetické pole je vně i uvnitř cívky při změně pólů zdroje elektrického napětí se vymění i magnetické póly cívky

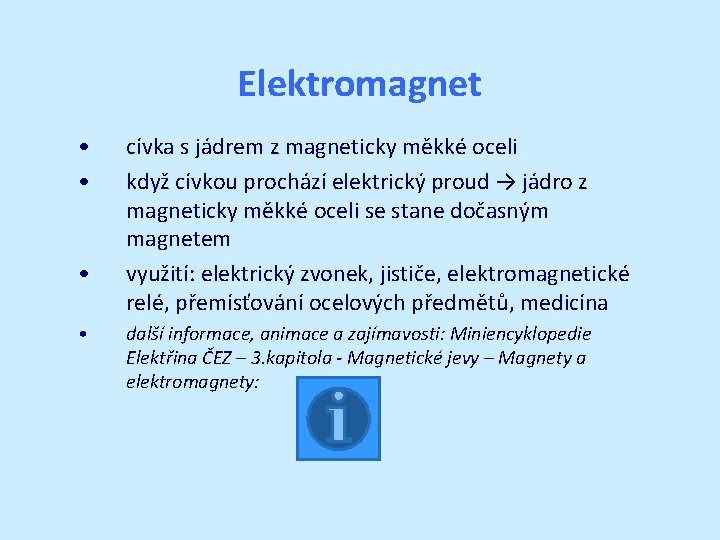

Elektromagnet • • cívka s jádrem z magneticky měkké oceli když cívkou prochází elektrický proud → jádro z magneticky měkké oceli se stane dočasným magnetem využití: elektrický zvonek, jističe, elektromagnetické relé, přemísťování ocelových předmětů, medicína další informace, animace a zajímavosti: Miniencyklopedie Elektřina ČEZ – 3. kapitola - Magnetické jevy – Magnety a elektromagnety:

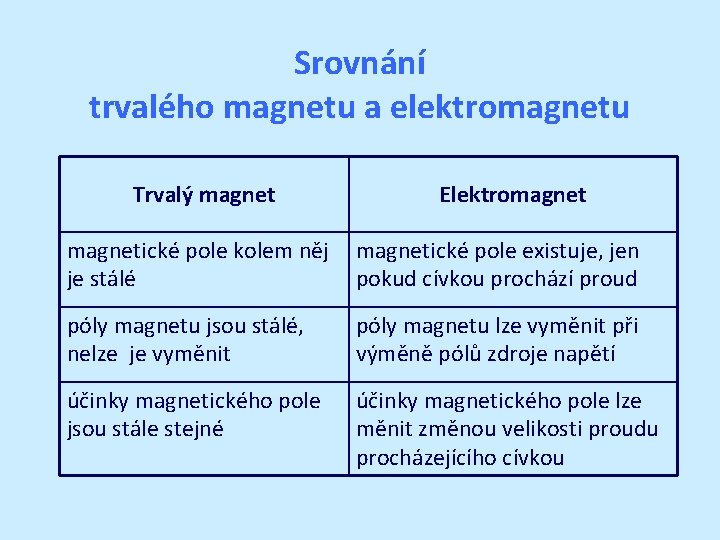

Srovnání trvalého magnetu a elektromagnetu Trvalý magnet Elektromagnetické pole kolem něj je stálé magnetické pole existuje, jen pokud cívkou prochází proud póly magnetu jsou stálé, nelze je vyměnit póly magnetu lze vyměnit při výměně pólů zdroje napětí účinky magnetického pole jsou stále stejné účinky magnetického pole lze měnit změnou velikosti proudu procházejícího cívkou

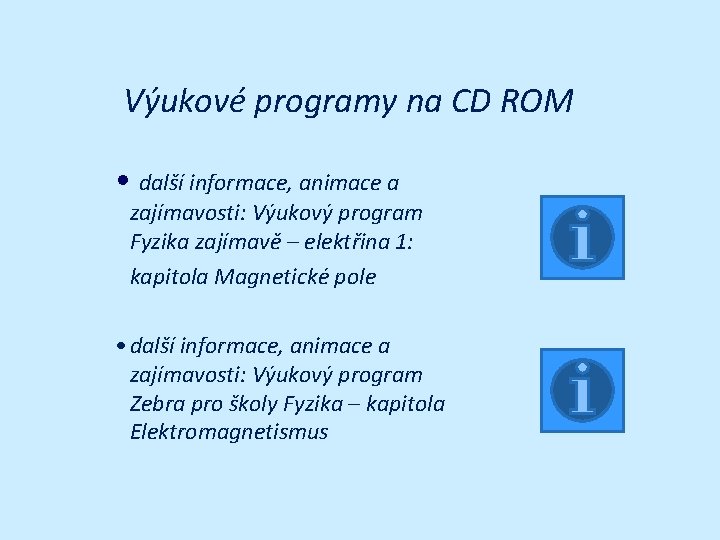

Výukové programy na CD ROM • další informace, animace a zajímavosti: Výukový program Fyzika zajímavě – elektřina 1: kapitola Magnetické pole • další informace, animace a zajímavosti: Výukový program Zebra pro školy Fyzika – kapitola Elektromagnetismus

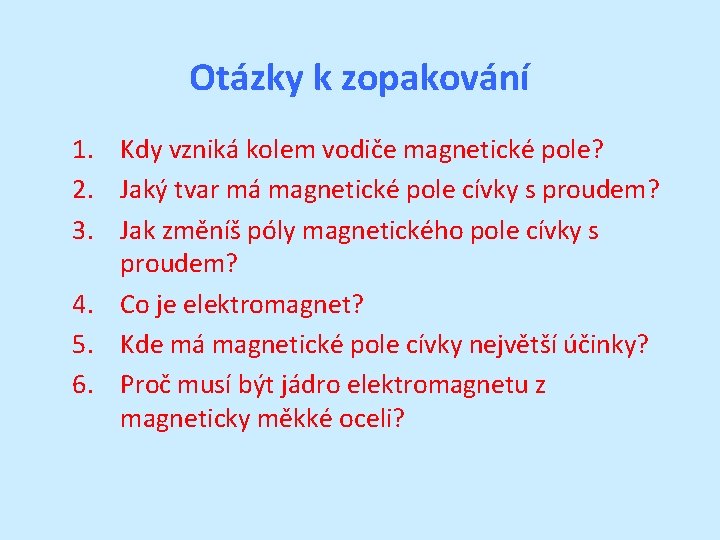

Otázky k zopakování 1. Kdy vzniká kolem vodiče magnetické pole? 2. Jaký tvar má magnetické pole cívky s proudem? 3. Jak změníš póly magnetického pole cívky s proudem? 4. Co je elektromagnet? 5. Kde má magnetické pole cívky největší účinky? 6. Proč musí být jádro elektromagnetu z magneticky měkké oceli?

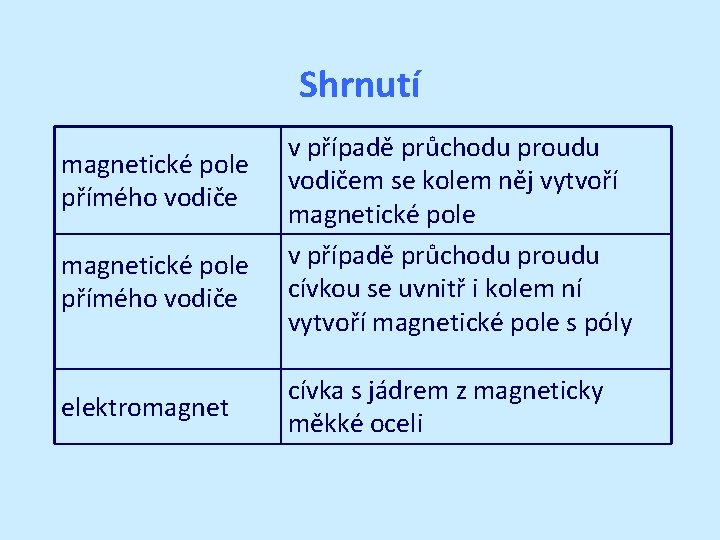

Shrnutí magnetické pole přímého vodiče elektromagnet v případě průchodu proudu vodičem se kolem něj vytvoří magnetické pole v případě průchodu proudu cívkou se uvnitř i kolem ní vytvoří magnetické pole s póly cívka s jádrem z magneticky měkké oceli
