STACIONÁRNÍ MAGNETICKÉ POLE Magnetické pole rovnoběžných vodičů s proudem
Už víme: kolem přímého vodiče s proudem existuje magnetické pole Rozložení magnetického pole: Ø určujeme pomocí magnetky Ø znázorňujeme magnetickými indukčními čarami Magnetické indukční čáry přímého vodiče s proudem mají tvar soustředných kružnic, jejichž střed leží na ose vodiče.
Magnetická indukce pole přímého vodiče (charakterizuje magnetické pole) – vektor B (směr tečny k indukční čáře) Veličina μ je permeabilita prostředí - charakterizuje prostředí, v němž elektrický proud vytváří magnetické pole. Veličina d je poloměr příslušné magnetické indukční čáry.
Permeabilita Konstanta se nazývá permeabilita prostředí (charakterizuje magnetické vlastnosti prostředí). Permeabilita vakua 0 = 4 10– 7 N A– 2. Pro srovnání různých látkových prostředí využíváme relativní permeabilitu r = 0 r
Vzájemné působení rovnoběžných vodičů s proudem Vektory magnetické indukce jdou proti sobě pole se zeslabuje Vektory magnetické indukce jdou souhlasně pole se zesiluje
Magnetická síla při vzájemném působení rovnoběžných vodičů s proudem 2 2 1 1 Vodič 2 v magnetickém poli vodiče 1 a obráceně
Magnetická síla při vzájemném působení rovnoběžných vodičů s proudem Směry magnetických sil, kterými na sebe působí rovnoběžné vodiče s proudem, závisí na směrech proudů ve vodičích: Ø při souhlasných směrech proudů se vodiče přitahují Ø při nesouhlasných směrech proudů se odpuzují.
• Vzájemné působení vodičů s proudem
Magnetická síla při vzájemném působení rovnoběžných vodičů s proudem I 1 a I 2 jsou proudy ve vodičích, l je aktivní délka vodičů, d je vzdálenost vodičů.
Úkol 1. Jakou silou na sebe navzájem působí dva rovnoběžné vodiče, jimiž procházejí stejně velké proudy 200 A, jestliže jsou od sebe vzdáleny 10 cm a jejich délka je 100 m? Řešení:

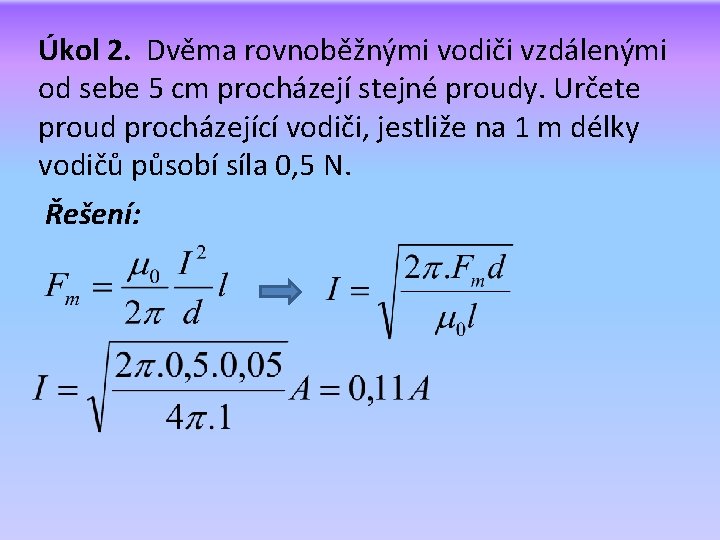

Úkol 2. Dvěma rovnoběžnými vodiči vzdálenými od sebe 5 cm procházejí stejné proudy. Určete proud procházející vodiči, jestliže na 1 m délky vodičů působí síla 0, 5 N. Řešení:
Definice jednotky proudu ampér (A) • Ampér je stálý proud, který při průchodu dvěma přímými rovnoběžnými nekonečně dlouhými vodiči zanedbatelného průřezu umístěnými ve vakuu ve vzdálenosti 1 m od sebe vyvolá mezi vodiči sílu o velikosti 2 10– 7 N na 1 m délky vodiče.

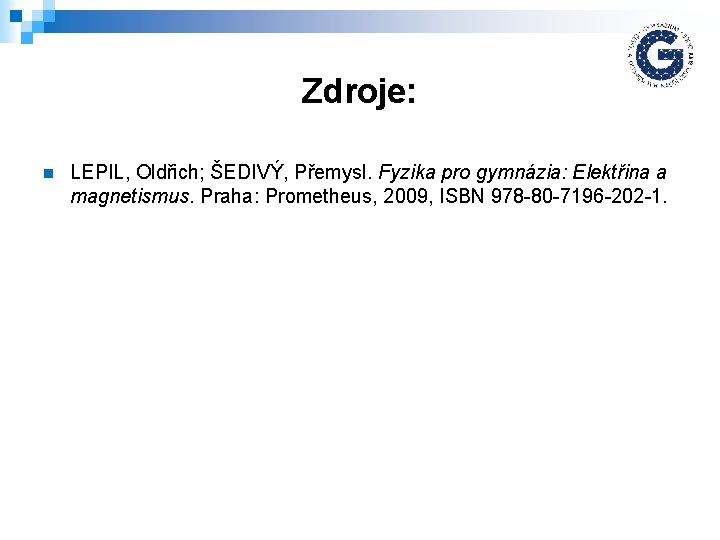

Zdroje: n LEPIL, Oldřich; ŠEDIVÝ, Přemysl. Fyzika pro gymnázia: Elektřina a magnetismus. Praha: Prometheus, 2009, ISBN 978 -80 -7196 -202 -1.
