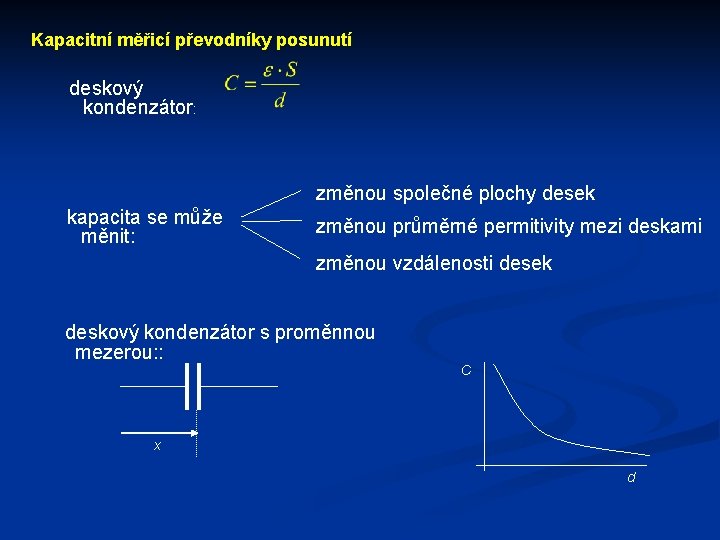

Kapacitní měřicí převodníky posunutí deskový kondenzátor: změnou společné plochy desek kapacita se může měnit: změnou průměrné permitivity mezi deskami změnou vzdálenosti desek deskový kondenzátor s proměnnou mezerou: : C x d

deskový diferenční s proměnnou plochou překrytí desek válcový s proměnnou plochou překrytí x x deskový s proměnnou střední permitivitou diferenční s proměnnou plochou jako snímač úhlu α x

Převodní členy kapacitních převodníků – převádí změny kapacity na změny proudu či napětí využití závislosti kapacitance na kapacitě – jednoduché, malá citlivost ~ můstkové metody pro diferenční zapojení: ~

Indukčnostní měřicí převodníky výhoda: zatímco u kapacitních převodníků musíme počítat s malou kapacitou – do 1 n. F, u indukčností je velký rozsah: od μH do několika desítek H indukčnost cívky nebo tlumivky závisí na: § ploše magnetického obvodu § délce magnetického obvodu § permeabilitě § počtu závitů Převodník s proměnnou mezerou v magnetickém obvodu L x x

s proměnnou plochou magnetického obvodu L x x s posuvným jádrem L x x

s proměnným magnetickým odporem – můstkové zapojení x ~

Kapacitivní senzor tlaku – můstkové zapojení Využití v dotyk. displejích i. Phone, Samsung Galaxy

Měření zrychlení s indukčnostním snímačem ~ a feromagnetické jádro Citlivé můstkové zapojení

Kapacitivní senzor výšky hladiny – změny kapacity se převedou na proud či napětí (můstek, rezonance apod. )
