Klik ENERGI LISTRIK Tujuan : Menentukan faktor – faktor yang mempengaruhi besar energi listrik Alat dan bahan : 1. Power Suplay 2. Amperemeter 3. Voltmeter 4. Hambatan geser 5. Termometer 6. Stopwatch 7. Statif 8. Kawat nikelin 1 m 9. Kaki tiga 10. Kabel penghubung 11. Air 12. pengaduk Langkah Kerja 1. Lilit kawat nikelin hingga membentuk spiral 2. Tuangkan air pada gelas beker 100 ml 3. Rangkai alat seperti gambar 4. Ukur suhu awal air dan catat hasilnya pada tabel 5. Tutup saklar power suplay dan atur hambatan geser sehingga volt meter menunjuk 2 volt 6. Bersamaan saklar ditutup hidupkan stopwatch dan buka saklar ketika arus listrik telah dialirkan selama 1 menit 7. Aduk air dengan perlahan - lahan 8. Baca kuat arus yang mengalir dan catat hasilnya pada tabel 9. Baca skala yang ditunjukkan termometer dan catat hasilnya pada tabel. 10. Ulangi kegiatan diatas dengan memperhatikan veriabel yang diubah pada tabel dan ganti air yang baru

Klik Tabel Data Variabel Manipulasi : Beda Potensial dan kuat arus Variabel Respon : Energi ( kenaikan suhu ) Variabel Kontrol : Waktu , massa air No V ( volt ) 1 2 2 4 I (Ampere) Suhu awal Suhu akhir Kenaikan Suhu Variabel Manipulasi : Waktu Variabel Respon : Energi ( kenaikan suhu ) Variabel Kontrol : Beda Potensial dan Kuat arus , massa air No Waktu V ( volt ) 1 1 menit 2 2 2 menit 2 Suhu awal Suhu akhir Kenaikan suhu

Menentukan faktor Klik yang mempengaruhi besar energi listrik Klik Termometer Gelas beker 110 100 90 80 70 60 50 40 30 20 Voltmeter Baca nilai yang terukur dan catat pada tebal Kabel penghubung Air Kawat nikelin Statif Kaki tiga Stopwatch Tekan off on on Baca nilai yang terukur dan catat pada tebal Amperemeter Klik Hambatan geser Power Suplay off

Kesimpulan Klik • • Ketika tegangan dan kuat arus diperbesar bagai mana pertambahan suhunya ? Bila pertambaan suhu semakin besar artinya energi listrik yang dihasilkan semakin besar atau semakin kecil ? Jika demikian bagaimana hubungan tegangan dan kuat arus terhadap energi listrik yang dihasilkan ? Ketika lama waktu mengalirkan arus listrik diperbesar bagaimana pertambahan suhunya ? Jika demikian bagaimana hubungan waktu terhadap energi listrik yang dihasilkan ? Buatlah grafik hubungan antara tegangan dengan energi ! Buatlah grafik hubungan antara kuat arus dengan energi ! Buatlah grafik hubungan antara waktu dengan energi ! W W V W I t

ENERGI LISTRIK Klik • Untuk mendapatkan hal-hal yang mempengaruhi besar energi listrik kita sebaiknya mengingat kembali definisi dari beda potensial dan kuat arus listrik • Beda potensial adalah energi yang diperlukan untuk memindah muatan listrik dari W = V. Q satu titik ke titik yang lain • Kuat arus listrik adalah jumlah muatan listrik yang mengalir pada suatu titik di dalam penghantar dalam setiap satuan waktu Dari Hukum Ohm Q=I. t

Klik Contoh • Sebuah lampu dihubungkan pada sumber tegangan PLN 220 volt, jika kuat arus yang mengalir pada lampu 0, 2 A dan lampu dinyalakan selama 5 menit berapakah besar energi listrik yang dihasilkan lampu? Klik Jawab V = 220 volt I = 0, 2 Ampere menit = 300 sekon t =5 Klik W = V I t 13. 200 Joule Klik

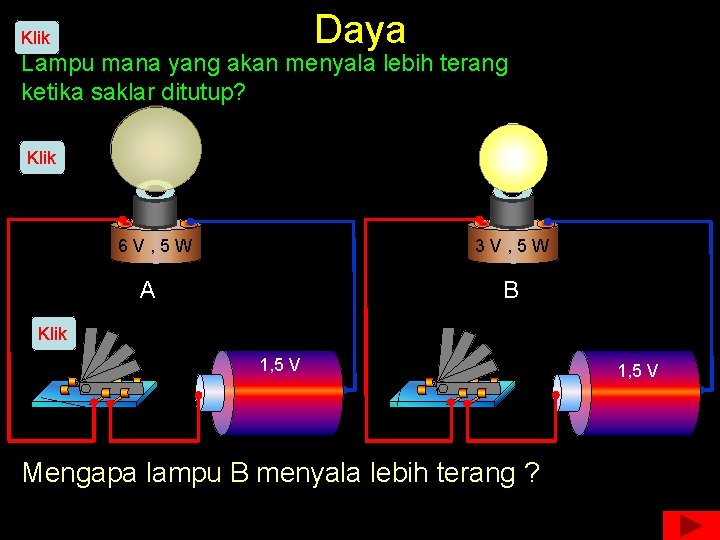

Daya Klik Lampu mana yang akan menyala lebih terang ketika saklar ditutup? Klik 6 V, 5 W 3 V, 5 W A B Klik 1, 5 V Mengapa lampu B menyala lebih terang ? 1, 5 V

Klik • Lampu B menyala lebih terang karena menghasilkan energi yang lebih besar dalam setiap detiknya dibanding lampu A. • Daya dapat didefinisikan sebagai energi yang dihasilkan tiap sekon Klik P = Daya ( Watt ) W = Energi ( Joule ) t = Waktu ( Sekon ) 1 Watt = 1 J/s Klik 1 Watt = 1 VA Klik 1 Watt = 1 A 2 Ω Klik 1 Watt = 1 V 2/ Ω

Contoh Klik Sebuah seterika listrik terdapat tulisan 300 W, 220 V Jika seterika digunakan pada tegangan 220 V berapakah kuat arus yang mengalir pada seterika ? Dua buah lampu L 1 dan L 2 Klik masing – masing memiliki spesifikasi 10 W, 200 V dan 20 W, 200 V dirangkai seri seperti gambar jika rangkaian lampu dicatu pada tegangan 200 V berapakah daya yang dihasilkan masing – masing lampu ? Jawab Klik L 1 P = 300 W 200 V V = 220 V I= P V L 2 Klik Rt = R 1 + R 2 Rt = 4000 + 2000 Rt = 6000 Ω Klik P 1 = I 2 R 1 = 4000 Ω R 2 = 2000 Ω Klik P 1 = 4, 44 Watt P 2 = I 2 R 2 P 2 = 2, 22 Watt I = 1, 36 A Klik

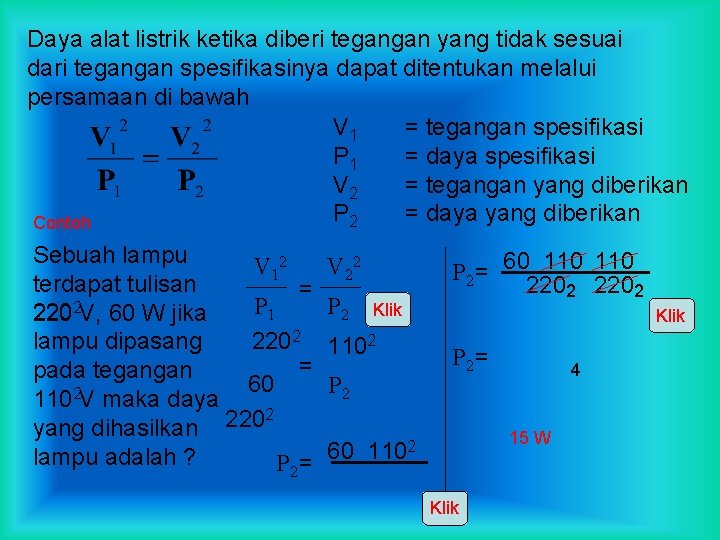

Daya alat listrik ketika diberi tegangan yang tidak sesuai dari tegangan spesifikasinya dapat ditentukan melalui persamaan di bawah V 1 = tegangan spesifikasi P 1 = daya spesifikasi V 2 = tegangan yang diberikan P 2 = daya yang diberikan Contoh Sebuah lampu V 12 terdapat tulisan = P 1 2202 V, 60 W jika 2202 lampu dipasang = pada tegangan 60 1102 V maka daya 2 yang dihasilkan 220 lampu adalah ? P 2 = V 22 P 2 Klik 1102 P 2 = 60 110 2202 Klik P 2 = 4 15 W 60 1102 Klik
