Introduction Sommaire Ce diaporama prsente la fonction tlerie
![Introduction Sommaire : Ce diaporama présente la fonction tôlerie de Solid. Works Introduction Il Introduction Sommaire : Ce diaporama présente la fonction tôlerie de Solid. Works Introduction Il](https://slidetodoc.com/presentation_image/30e92cb633c465a5bcf6f766ebc3c50c/image-1.jpg)
![Tôlerie Sommaire : Dans l’arbre de création SW, la fonction tôlerie est représentée par Tôlerie Sommaire : Dans l’arbre de création SW, la fonction tôlerie est représentée par](https://slidetodoc.com/presentation_image/30e92cb633c465a5bcf6f766ebc3c50c/image-2.jpg)
![Principe Sommaire : Pièce pliée t Pièce dépliée Introduction Principe LD = Longueur dépliée Principe Sommaire : Pièce pliée t Pièce dépliée Introduction Principe LD = Longueur dépliée](https://slidetodoc.com/presentation_image/30e92cb633c465a5bcf6f766ebc3c50c/image-3.jpg)
![Facteur K Sommaire : Introduction Tôlerie Principe Facteur K Zone de pliage Cette méthode Facteur K Sommaire : Introduction Tôlerie Principe Facteur K Zone de pliage Cette méthode](https://slidetodoc.com/presentation_image/30e92cb633c465a5bcf6f766ebc3c50c/image-4.jpg)
![Sommaire : Facteur K Application : 2 Introduction Ri/t = 2. 6/2 = 1. Sommaire : Facteur K Application : 2 Introduction Ri/t = 2. 6/2 = 1.](https://slidetodoc.com/presentation_image/30e92cb633c465a5bcf6f766ebc3c50c/image-5.jpg)
![Sommaire : Introduction Tôlerie Principe Facteur K Zone de pliage 1 Rappel : Avec Sommaire : Introduction Tôlerie Principe Facteur K Zone de pliage 1 Rappel : Avec](https://slidetodoc.com/presentation_image/30e92cb633c465a5bcf6f766ebc3c50c/image-6.jpg)
![LD = Longueur dépliée A 1 Introduction 1° Cas : Angle a 90° A LD = Longueur dépliée A 1 Introduction 1° Cas : Angle a 90° A](https://slidetodoc.com/presentation_image/30e92cb633c465a5bcf6f766ebc3c50c/image-7.jpg)
![Sommaire : Principe Facteur K Zone de pliage LD = Longueur dépliée ri A Sommaire : Principe Facteur K Zone de pliage LD = Longueur dépliée ri A](https://slidetodoc.com/presentation_image/30e92cb633c465a5bcf6f766ebc3c50c/image-8.jpg)
![Sommaire : Zone de pliage Application : Ep=2 ri=2 Introduction Facteur K r 2 Sommaire : Zone de pliage Application : Ep=2 ri=2 Introduction Facteur K r 2](https://slidetodoc.com/presentation_image/30e92cb633c465a5bcf6f766ebc3c50c/image-9.jpg)
- Slides: 9
![Introduction Sommaire Ce diaporama présente la fonction tôlerie de Solid Works Introduction Il Introduction Sommaire : Ce diaporama présente la fonction tôlerie de Solid. Works Introduction Il](https://slidetodoc.com/presentation_image/30e92cb633c465a5bcf6f766ebc3c50c/image-1.jpg)

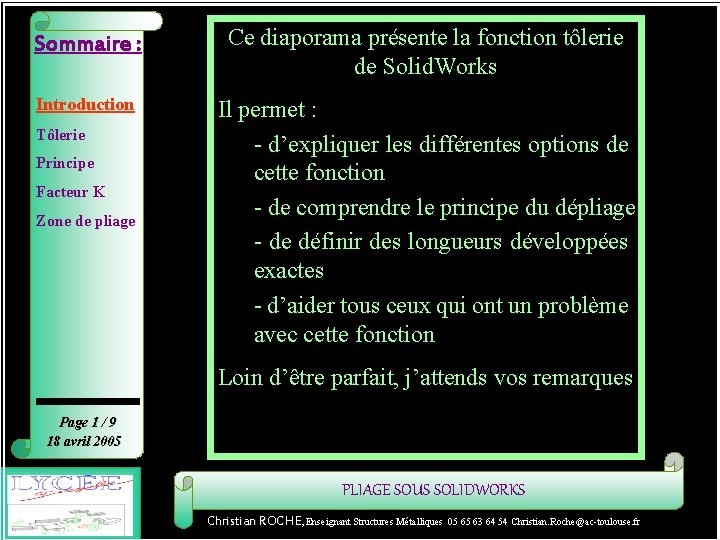

Introduction Sommaire : Ce diaporama présente la fonction tôlerie de Solid. Works Introduction Il permet : - d’expliquer les différentes options de cette fonction - de comprendre le principe du dépliage - de définir des longueurs développées exactes - d’aider tous ceux qui ont un problème avec cette fonction Tôlerie Principe Facteur K Zone de pliage Loin d’être parfait, j’attends vos remarques Page 1 / 9 18 avril 2005 PLIAGE SOUS SOLIDWORKS Christian ROCHE, Enseignant Structures Métalliques 05 65 63 64 54 Christian. Roche@ac-toulouse. fr
![Tôlerie Sommaire Dans larbre de création SW la fonction tôlerie est représentée par Tôlerie Sommaire : Dans l’arbre de création SW, la fonction tôlerie est représentée par](https://slidetodoc.com/presentation_image/30e92cb633c465a5bcf6f766ebc3c50c/image-2.jpg)
Tôlerie Sommaire : Dans l’arbre de création SW, la fonction tôlerie est représentée par l’icône : Introduction L’édition de la fonction, ouvre la boite de dialogue tôlerie, et permet le choix des options : Tôlerie Principe Facteur K Zone de pliage Paramètres : • Face de référence • Rayon intérieur de pliage Zone de pliage : Le choix de l’option détermine la longueur dépliée de la pièce Grugeage : L’option définie le type de découpe dans les angles Page 2 / 9 18 avril 2005 PLIAGE SOUS SOLIDWORKS Christian ROCHE, Enseignant Structures Métalliques 05 65 63 64 54 Christian. Roche@ac-toulouse. fr
![Principe Sommaire Pièce pliée t Pièce dépliée Introduction Principe LD Longueur dépliée Principe Sommaire : Pièce pliée t Pièce dépliée Introduction Principe LD = Longueur dépliée](https://slidetodoc.com/presentation_image/30e92cb633c465a5bcf6f766ebc3c50c/image-3.jpg)
Principe Sommaire : Pièce pliée t Pièce dépliée Introduction Principe LD = Longueur dépliée A 1 A Tôlerie ri a A 1 Facteur K Zone de pliage B 1 B BA B 1 BA = longueur de la partie déformée LD = A 1 + BA + B 1 3 méthodes pour définir la zone de pliage BA : • La table de zones de pliage : BA est fc (t, ri, a) • Le facteur K : BA = LD de la fibre neutre Page 3 / 9 • La zone de pliage : BA est définie par calcul (abaque AMADA, DL…) PLIAGE SOUS SOLIDWORKS Christian ROCHE, Enseignant Structures Métalliques 05 65 63 64 54 Christian. Roche@ac-toulouse. fr
![Facteur K Sommaire Introduction Tôlerie Principe Facteur K Zone de pliage Cette méthode Facteur K Sommaire : Introduction Tôlerie Principe Facteur K Zone de pliage Cette méthode](https://slidetodoc.com/presentation_image/30e92cb633c465a5bcf6f766ebc3c50c/image-4.jpg)
Facteur K Sommaire : Introduction Tôlerie Principe Facteur K Zone de pliage Cette méthode consiste à définir la position théorique du rayon de la fibre neutre représentée par le facteur K. 0 < K <1 correspond à un % Fibre Neutre de t, sa valeur dépend du Partie pliée rapport ri/t, elle est appréciée t par le tableau suivant : ri a Page 4 / 9 18 avril 2005 K. t ri/t 1 2 3 et + K 1/3 2/5 1/2 La longueur dépliée, LD calculée par SW, est égale à la longueur de l’arc de la FN : BA = p (ri + K. t). a/180 PLIAGE SOUS SOLIDWORKS Christian ROCHE, Enseignant Structures Métalliques 05 65 63 64 54 Christian. Roche@ac-toulouse. fr
![Sommaire Facteur K Application 2 Introduction Rit 2 62 1 Sommaire : Facteur K Application : 2 Introduction Ri/t = 2. 6/2 = 1.](https://slidetodoc.com/presentation_image/30e92cb633c465a5bcf6f766ebc3c50c/image-5.jpg)

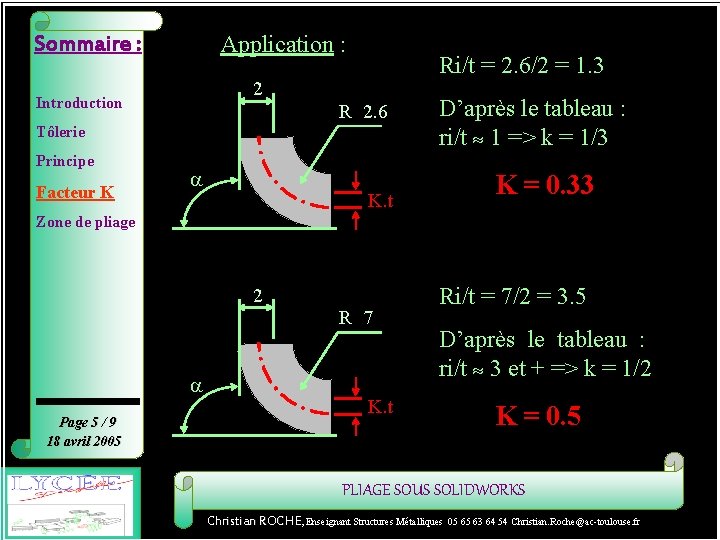

Sommaire : Facteur K Application : 2 Introduction Ri/t = 2. 6/2 = 1. 3 R 2. 6 Tôlerie Principe Facteur K a D’après le tableau : ri/t 1 => k = 1/3 K = 0. 33 K. t Zone de pliage 2 a Page 5 / 9 18 avril 2005 R 7 Ri/t = 7/2 = 3. 5 D’après le tableau : ri/t 3 et + => k = 1/2 K. t K = 0. 5 PLIAGE SOUS SOLIDWORKS Christian ROCHE, Enseignant Structures Métalliques 05 65 63 64 54 Christian. Roche@ac-toulouse. fr
![Sommaire Introduction Tôlerie Principe Facteur K Zone de pliage 1 Rappel Avec Sommaire : Introduction Tôlerie Principe Facteur K Zone de pliage 1 Rappel : Avec](https://slidetodoc.com/presentation_image/30e92cb633c465a5bcf6f766ebc3c50c/image-6.jpg)
Sommaire : Introduction Tôlerie Principe Facteur K Zone de pliage 1 Rappel : Avec l’utilisation d’un abaque (Amada, DL…. ), le calcul de la longueur dépliée d’une tôle se fait comme suit : LD = S cotes extérieures – DL DL : correcteur de pliage, Dl = f (t, ri, a) ri a t Dans le cas ci contre : LD = A + B - DL A Zone de pliage B Page 6 / 9 18 avril 2005 La zone de pliage, BA, se calcule suivant la valeur de l’angle a PLIAGE SOUS SOLIDWORKS Christian ROCHE, Enseignant Structures Métalliques 05 65 63 64 54 Christian. Roche@ac-toulouse. fr
![LD Longueur dépliée A 1 Introduction 1 Cas Angle a 90 A LD = Longueur dépliée A 1 Introduction 1° Cas : Angle a 90° A](https://slidetodoc.com/presentation_image/30e92cb633c465a5bcf6f766ebc3c50c/image-7.jpg)
LD = Longueur dépliée A 1 Introduction 1° Cas : Angle a 90° A Sommaire : Zo ne de plia ge 2 Tôlerie Principe a Facteur K Zone de pliage A 1 ri t B 1 B BA B 1 LD = A 1 + BA + B 1 ou LD = A+B – 2(ri + t)+BA La longueur dépliée est la même quelque soit la méthode, après simplification on peut écrire : BA = Longueur de la partie déformée BA = 2 ( ri + t ) - DL Page 7 / 9 18 avril 2005 Cette valeur est à inscrire dans la zone de pliage PLIAGE SOUS SOLIDWORKS Christian ROCHE, Enseignant Structures Métalliques 05 65 63 64 54 Christian. Roche@ac-toulouse. fr
![Sommaire Principe Facteur K Zone de pliage LD Longueur dépliée ri A Sommaire : Principe Facteur K Zone de pliage LD = Longueur dépliée ri A](https://slidetodoc.com/presentation_image/30e92cb633c465a5bcf6f766ebc3c50c/image-8.jpg)

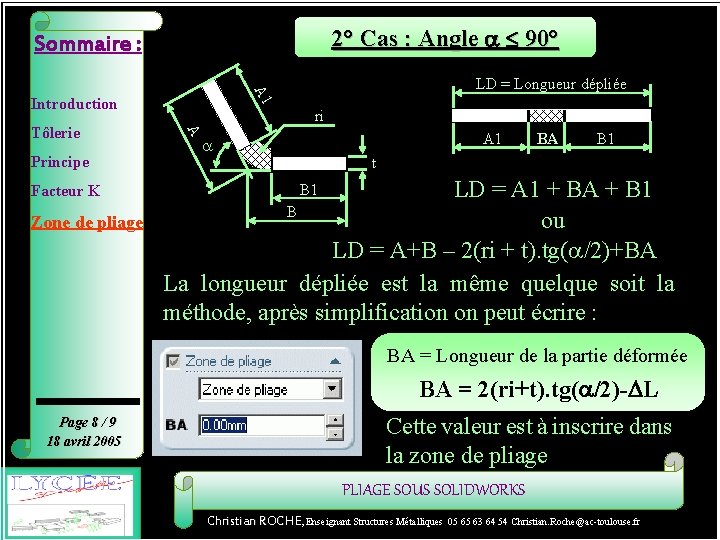

Sommaire : Principe Facteur K Zone de pliage LD = Longueur dépliée ri A Tôlerie 2° Cas : Angle a 90° A 1 Introduction Zo ne de plia ge 3 A 1 a BA B 1 t LD = A 1 + BA + B 1 B ou LD = A+B – 2(ri + t). tg(a/2)+BA La longueur dépliée est la même quelque soit la méthode, après simplification on peut écrire : B 1 BA = Longueur de la partie déformée BA = 2(ri+t). tg(a/2)-DL Page 8 / 9 18 avril 2005 Cette valeur est à inscrire dans la zone de pliage PLIAGE SOUS SOLIDWORKS Christian ROCHE, Enseignant Structures Métalliques 05 65 63 64 54 Christian. Roche@ac-toulouse. fr
![Sommaire Zone de pliage Application Ep2 ri2 Introduction Facteur K r 2 Sommaire : Zone de pliage Application : Ep=2 ri=2 Introduction Facteur K r 2](https://slidetodoc.com/presentation_image/30e92cb633c465a5bcf6f766ebc3c50c/image-9.jpg)
Sommaire : Zone de pliage Application : Ep=2 ri=2 Introduction Facteur K r 2 90° Zone de pliage 2 Principe A Tôlerie Pour a = 90° => DL=3. 8 : BA = 2(t+ri)-DL BA = 2(2+2)-3. 8 BA = 4. 2 B Ep=2 ri=2 A Page 9 / 9 18 avril 2005 2 r 2 45° B Pour a = 45° => DL=1. 2 : BA = 2(t+ri). tg(a/2)-DL BA = 2(2+2). tg(45/2)-1. 2 BA = 2. 1 PLIAGE SOUS SOLIDWORKS Christian ROCHE, Enseignant Structures Métalliques 05 65 63 64 54 Christian. Roche@ac-toulouse. fr
