INSTRUMENTOS OPTICOS KAREN GARCIA 11 02 QUE SON

INSTRUMENTOS OPTICOS KAREN GARCIA 11 -02

¿QUE SON? • Los instrumentos ópticos tiene como base conocimiento científico. La óptica es un sector de la física que analiza y explica la propagación de la luz y su interacción con la materia. Las leyes la óptica física se mezclan con la óptica técnica e influyen la interpretación, el diseño y la fabricación de instrumentos ópticos.

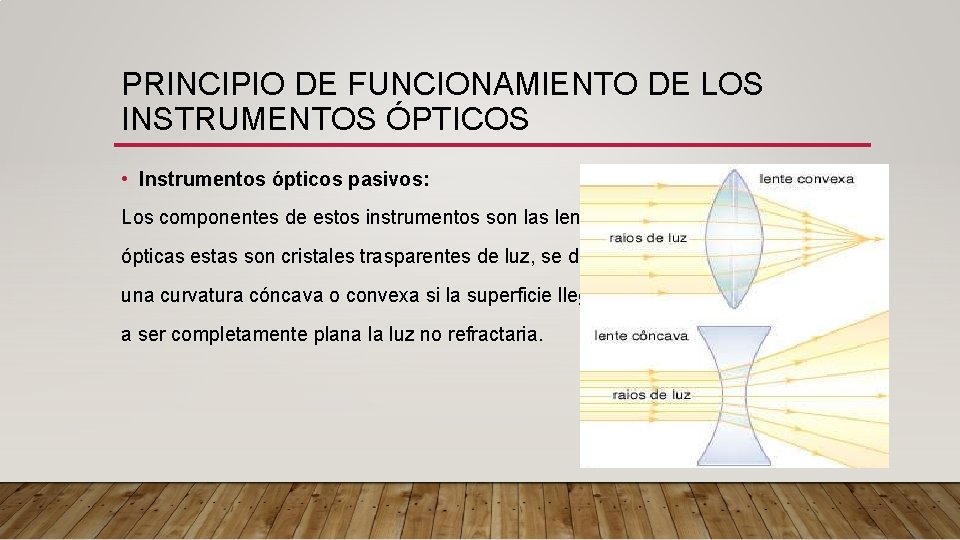

PRINCIPIO DE FUNCIONAMIENTO DE LOS INSTRUMENTOS ÓPTICOS • Instrumentos ópticos pasivos: Los componentes de estos instrumentos son las lentes ópticas estas son cristales trasparentes de luz, se da por una curvatura cóncava o convexa si la superficie llegara a ser completamente plana la luz no refractaria.

• Instrumentos ópticos activos : Requieren una fuente luminosa propia, el principio base es la emisión de onda electromagnéticas enfocadas, y la recepción del eco que se forma en la reflexión en los objetos o superficies. Principio base es la emisión de ondas electro magnéticas enfocada , y la recepción del eco que se forma en la reflexión en objetos o superficies. Mientras que los sistemas de radar trabajan con ondas cortas de radio invisibles, los instrumentos ópticos envían impulsos electromagnéticos en el sector de la luz visible (láser).

TELESCOPIOS • El telescopio es un instrumento que permite observar los objetos distantes, amplificando la imagen a través de espejos cóncavos. Produce una imagen nítida y aumentada de un objeto distante. • Tipos de telescopio: • Telescopio reflector: Este telescopio óptico, tiene espejos en ves de lentes para enfocar la luz y formar imágenes. • Telescopio refractor: Un refractor tiene dos lentes, una en el objeto y otra en el ocular. Este tipo de teles copio son muy usados en astronomía, ya que permítela observación los objetos del “infinito” (universo).

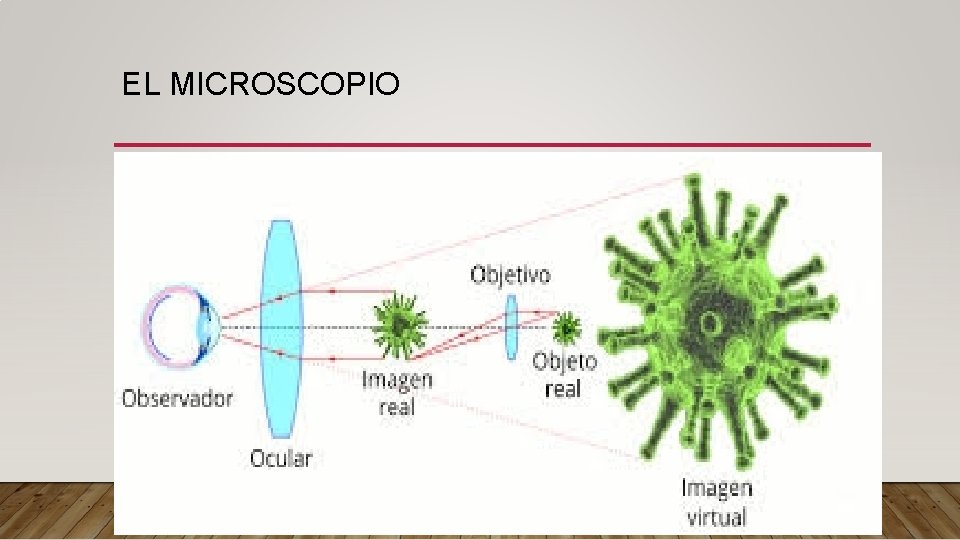

EL MICROSCOPIO • Es un instrumento que sirve para observar objetos muy pequeños, que no pueden ser observados a simple vista, es decir, que el ojo humano, sin ningún aparato seria incapaz de ver estos objetos pequeños. Esta compuesto de dos lentes llamados objetivo y ocular. Tipos de microscopios • Microscopio óptico: esta compuesto de numerosos lentes, que permiten aumentar la visualización de un objeto. Con los microscopios ópticos se pueden ver tejidos vivos y observar los cambios que ocurren en un periodo de tiempo. • Microscopio electrónico: funciona por medio de ondas electrónicas. Los electrones permiten obtener imágenes ampliadas de un objeto.

CÁMARA FOTOGRÁFICA • La cámara fotográfica en un instrumento óptico, que nos permite proyectar una imagen de la vida real. La cámara funciona de la siguiente manera: • La luz es enfocada hasta la película por un objeto, formando una imagen de lo que esta delante de la cámara. Arriba de la cámara hay un aparato visor que permite seleccionar el área que se va a incluir en la fotografía.

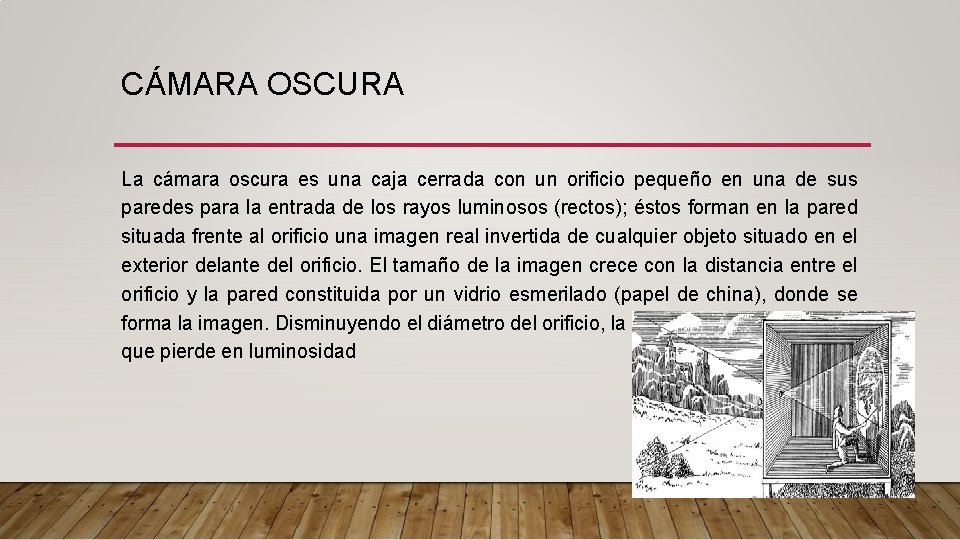

CÁMARA OSCURA La cámara oscura es una caja cerrada con un orificio pequeño en una de sus paredes para la entrada de los rayos luminosos (rectos); éstos forman en la pared situada frente al orificio una imagen real invertida de cualquier objeto situado en el exterior delante del orificio. El tamaño de la imagen crece con la distancia entre el orificio y la pared constituida por un vidrio esmerilado (papel de china), donde se forma la imagen. Disminuyendo el diámetro del orificio, la imagen gana en nitidez lo que pierde en luminosidad

ANTEOJO DE GALILEO • Este aparato se usa para observaciones a distancia, en él se dispone un ocular constituido por una lente divergente y un objetivo que es una lente convergente, este aparato no da aumentos muy grandes, pero son prácticos por su pequeño tamaño.

PRISMÁTICOS • Es otro tipo de anteojo terrestre con el cual se logra la imagen no invertida, al aplicar dos prismas de reflexión total, en la figura se observa la marcha de los rayos, gracias a las cuatro reflexiones se produce la doble inversión, y la imagen aparece derecha.

LUPA O LENTE DE AUMENTO • Suele llamarse microscopio simple. Es una sencilla lente convergente de pequeña distancia focal; al observar un objeto mediante la misma, su aumento facilita la acomodación; y por lo tanto el ángulo de visión, o diámetro aparente, es notablemente aumentado. La imagen lograda es virtual, mayor y de igual sentido.

PERISCOPIO • Instrumento óptico para observar desde una posición oculta o protegida. Un periscopio simple consiste en espejos o prismas situados en los extremos opuestos de un tubo con las superficies de reflexión paralelas entre sí en el eje del tubo. • El denominado periscopio de campo o de tanque se ha usado en las trincheras, detrás de parapetos y terraplenes y en tanques, permitiendo ver sin correr riesgos. El periscopio del submarino es un instrumento más grande y complejo, formado por prismas de reflexión en la parte superior del tubo vertical, con dos telescopios y varias lentes entre ellos y un ocular en la parte inferior. Este periscopio se coloca en un tubo resistente y grueso, de 10 a 15 cm de diámetro, que soporta la presión del agua a grandes profundidades. La única parte giratoria del tubo exterior es la cabeza, fijada al interior del tubo. Ésta puede girarse mediante una palanca o un eje y un engranaje. El campo de visión de un periscopio simple es pequeño, pero algunas mejoras recientes lo han aumentado. El aumento de objetos distantes es de 1, 5 a 6 diámetros. Los periscopios también se usan como dispositivos de avistamiento en aviación militar, en laboratorios físiconucleares para observar reacciones radiactivas y en aceleradores de partículas.

ESTEREOSCOPIO • Instrumento óptico a través del cual pueden observarse fotografías de objetos, sino con apariencia sólida y profundidad. Es un instrumento donde se presentan al mismo tiempo dos fotografías del mismo, una a cada ojo. Las dos fotografías están tomadas desde ángulos ligeramente diferentes y se observan a través de dos objetivos con lentes separadas e inclinadas para que coincidan y se fundan las dos imágenes en una tridimensional. • La fotografía espectroscópica aérea permite realizar representaciones en tres dimensiones que pueden utilizarse en la preparación de mapas de relieve.

• El Estereoscopio es usado en la fotogrametría y también para la producción de estereogramas. El estereoscopio es útil en la inspección de imágenes dadas de juegos de datos grandes multidimensionales como son producidos por datos experimentales. Además, la combinación de pares estereoscópicos de fotografías aéreas y estereoscopio es indispensable en la cartografía geológica. Este método permite la visualización de estructuras como pliegues y fallas que de otro modo exigirían un complicado trabajo sobre el terreno.
