I GENERALITES SUR LES AMPLIFICATEURS A MODELE DUN

I) GENERALITES SUR LES AMPLIFICATEURS A) MODELE D'UN AMPLIFICATEUR Cet amplificateur est caractérisé par : • Son amplification en tension • Sa résistance d'entrée • Sa résistance de sortie Rs Rem: Si l'amplificateur débite sur une charge RL on a une amplification Av < A 0 - Diviseur potentiomètrique Rs, RL en sortie - Diviseur potentiomètrique ρ , Re à l'entrée.

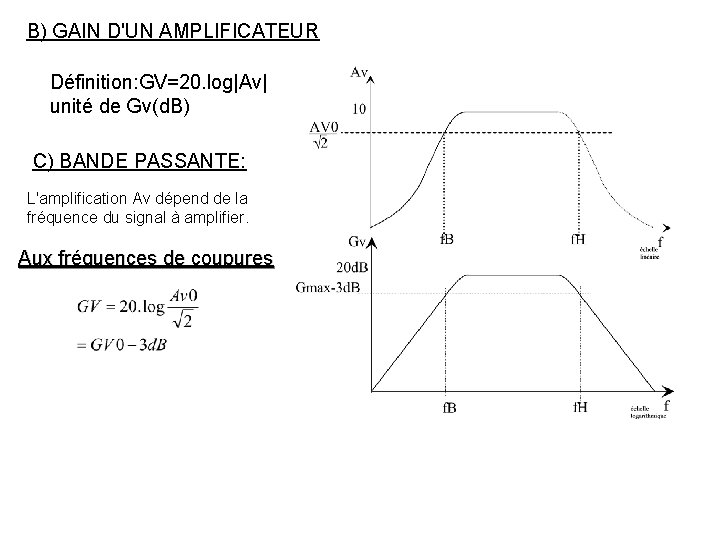

B) GAIN D'UN AMPLIFICATEUR Définition: GV=20. log|Av| unité de Gv(d. B) C) BANDE PASSANTE: L'amplification Av dépend de la fréquence du signal à amplifier. Aux fréquences de coupures

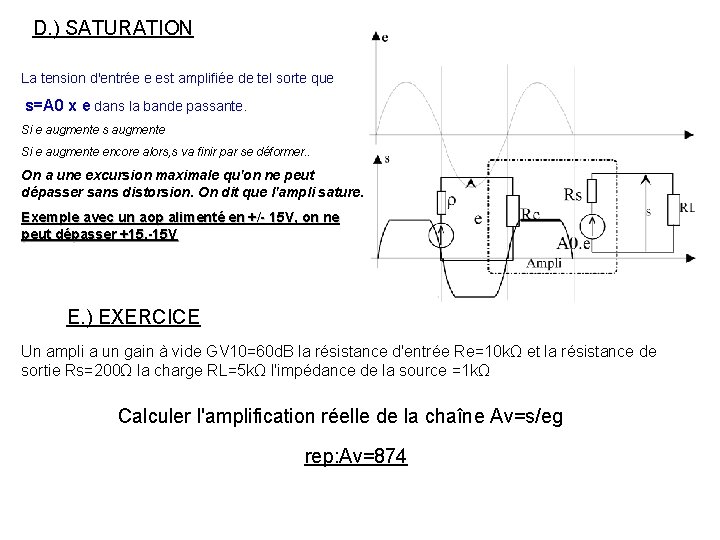

D. ) SATURATION La tension d'entrée e est amplifiée de tel sorte que s=A 0 x e dans la bande passante. Si e augmente s augmente Si e augmente encore alors, s va finir par se déformer. . On a une excursion maximale qu'on ne peut dépasser sans distorsion. On dit que l'ampli sature. Exemple avec un aop alimenté en +/- 15 V, on ne peut dépasser +15, -15 V E. ) EXERCICE Un ampli a un gain à vide GV 10=60 d. B la résistance d'entrée Re=10 kΩ et la résistance de sortie Rs=200Ω la charge RL=5 kΩ l'impédance de la source =1 kΩ Calculer l'amplification réelle de la chaîne Av=s/eg rep: Av=874

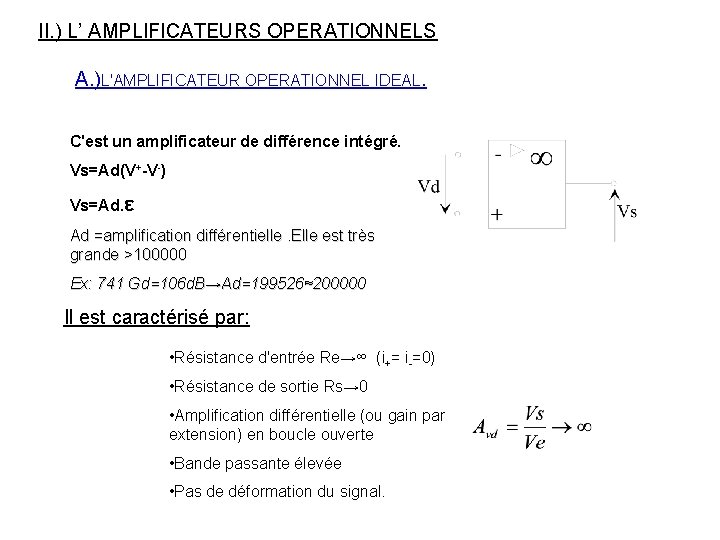

II. ) L’ AMPLIFICATEURS OPERATIONNELS A. )L'AMPLIFICATEUR OPERATIONNEL IDEAL. C'est un amplificateur de différence intégré. Vs=Ad(V+-V-) Vs=Ad. ε Ad =amplification différentielle. Elle est très grande >100000 Ex: 741 Gd=106 d. B→Ad=199526≈200000 Il est caractérisé par: • Résistance d'entrée Re→∞ (i+= i-=0) • Résistance de sortie Rs→ 0 • Amplification différentielle (ou gain par extension) en boucle ouverte • Bande passante élevée • Pas de déformation du signal.

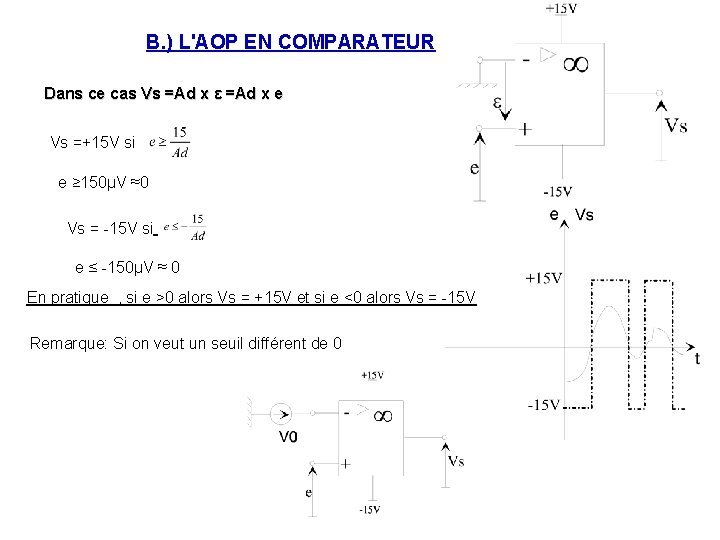

B. ) L'AOP EN COMPARATEUR Dans ce cas Vs =Ad x ε =Ad x e Vs =+15 V si e ≥ 150μV ≈0 Vs = -15 V si e ≤ -150μV ≈ 0 En pratique , si e >0 alors Vs = +15 V et si e <0 alors Vs = -15 V Remarque: Si on veut un seuil différent de 0

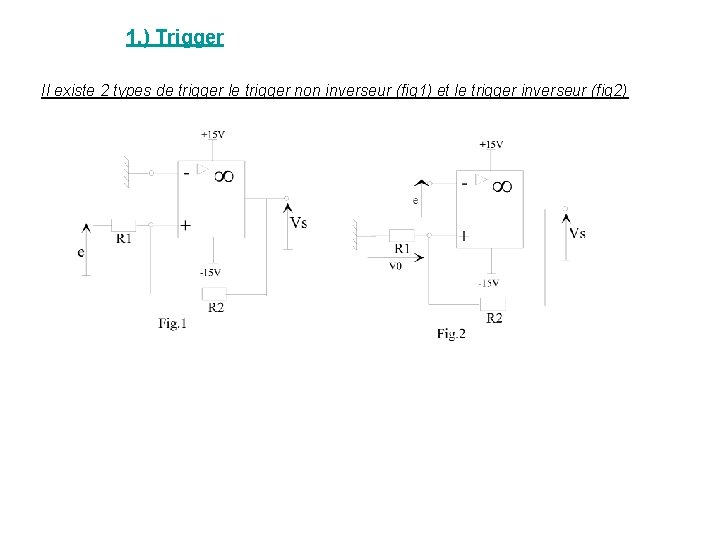

1. ) Trigger Il existe 2 types de trigger le trigger non inverseur (fig 1) et le trigger inverseur (fig 2)

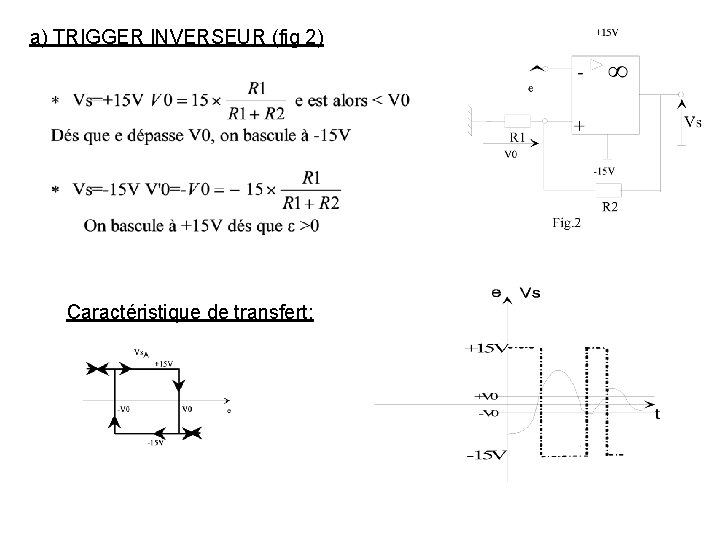

a) TRIGGER INVERSEUR (fig 2) Caractéristique de transfert:

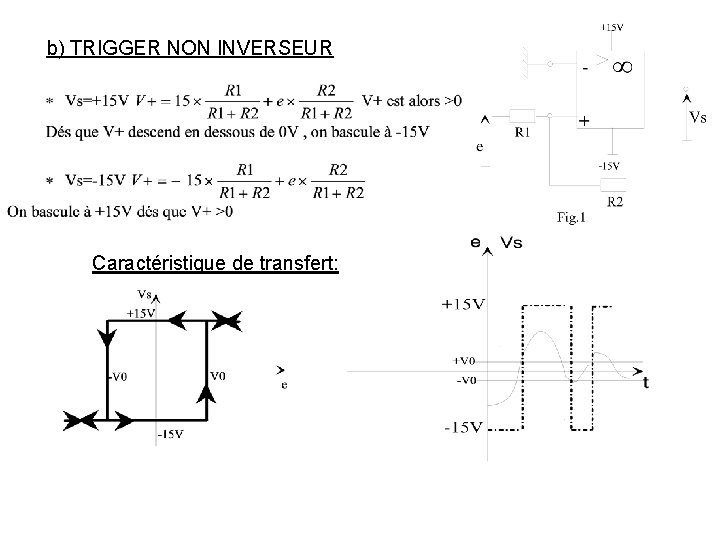

b) TRIGGER NON INVERSEUR Caractéristique de transfert:

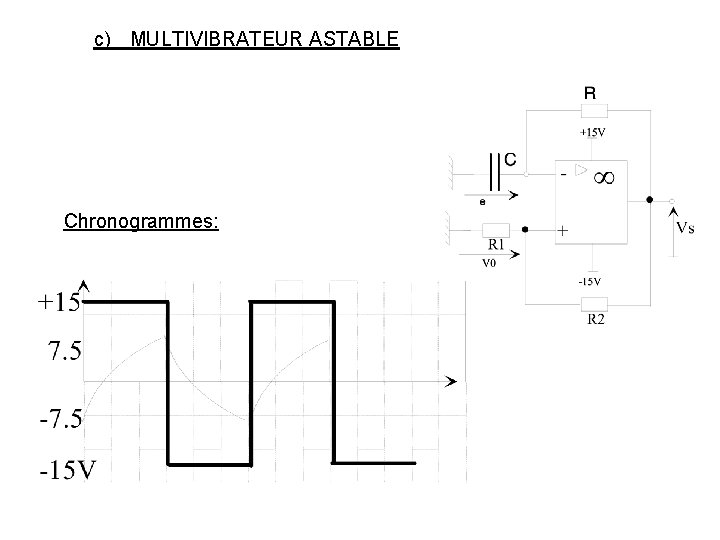

c) MULTIVIBRATEUR ASTABLE Chronogrammes:

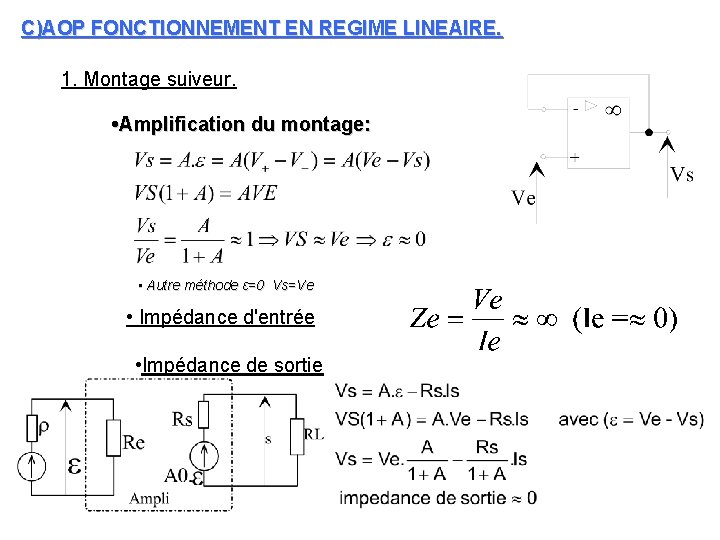

C)AOP FONCTIONNEMENT EN REGIME LINEAIRE. 1. Montage suiveur. • Amplification du montage: • Autre méthode ε=0 Vs=Ve • Impédance d'entrée • Impédance de sortie

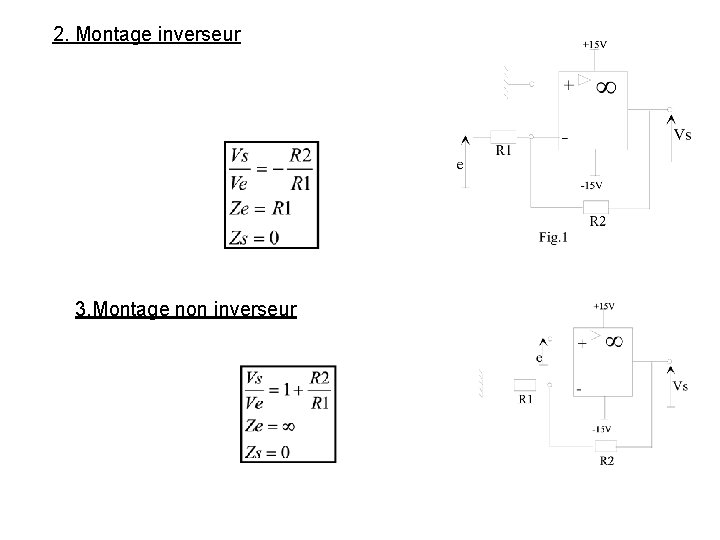

2. Montage inverseur 3. Montage non inverseur

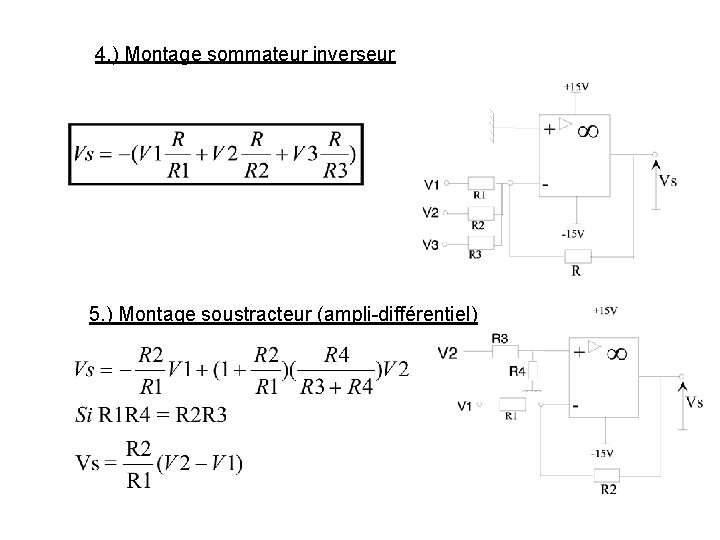

4. ) Montage sommateur inverseur 5. ) Montage soustracteur (ampli-différentiel)

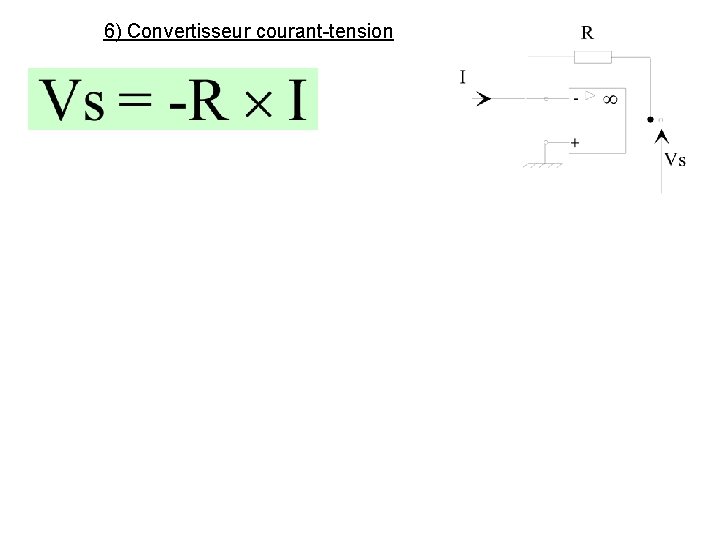

6) Convertisseur courant-tension

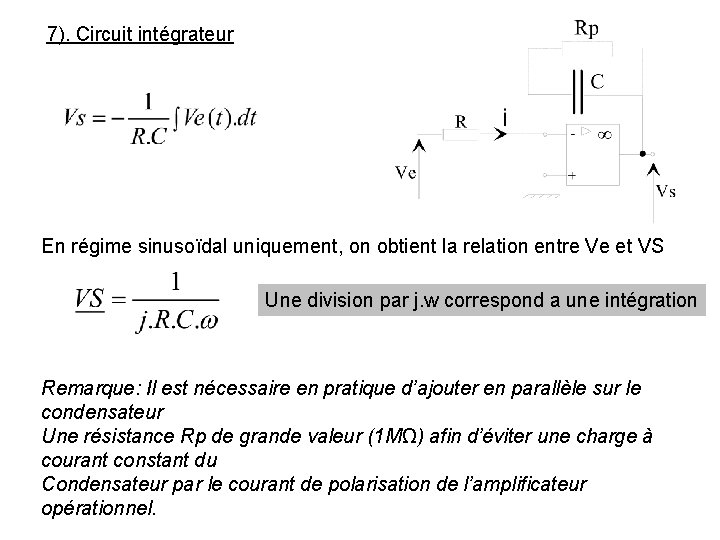

7). Circuit intégrateur En régime sinusoïdal uniquement, on obtient la relation entre Ve et VS Une division par j. w correspond a une intégration Remarque: Il est nécessaire en pratique d’ajouter en parallèle sur le condensateur Une résistance Rp de grande valeur (1 MΩ) afin d’éviter une charge à courant constant du Condensateur par le courant de polarisation de l’amplificateur opérationnel.
