Handout dipresentasikan oleh Herman R. Suwarman, MT Untuk Perkuliahan Statistika Jurusan Teknik Informatika STT Bandung Statistika- Kuliah 02 Penyajian Data

Cara Penyajian Data GRAFIK/DIAGRAM TABEL/DAFTAR • Daftar baris kolom • Daftar kontingensi • Daftar distribusi frekuensi • Diagram batang • Diagram garis • Diagram lambang/simbol • Diagram pastel&lingkaran • Diagram peta/kartogram • Diagram pencar/titik

Contoh Tabel Baris Kolom Jumlah Tahun Barang Harga Barang A B banyaknya harga (1) (2) (3) (4) (5) (6) (7) 1965 19, 1 315, 8 8, 3 234, 4 10, 8 81, 4 1966 22, 1 388, 3 12, 7 307, 8 9, 4 80, 5 1967 24, 0 382, 4 11, 0 290, 4 13, 0 92, 0 Jumlah 65, 2 1086, 5 32, 0 832, 6 33, 2 253, 9 Sumber: (1975) Sudjana, Metode Statistika, Tarsito Bandung

Tabel Kontingensi �Digunakan untuk data yang terdiri dari dua klasifikasi/dua variabel �Mempunyai ukuran b x k. yaitu b baris dan k kolom yang dibentuk dari jumlah bagian klasifikasi b dan jumlah bagian klasifikasik k

Contoh Tabel Kontingensi BANYAKNYA MURID SEKOLAH DI DAERAH A MENURUT TINGKAT PENDIDIKAN DAN JENIS KELAMIN TAHUN 1970 Tingkat Pendidikan Jenis Kelamin SD SLTP SLTA JUMLAH Laki-laki 4. 758 2. 795 1. 459 9. 012 Perempuan 4. 032 2. 116 1. 256 7. 404 Jumlah 8. 790 4. 911 2. 715 16. 416 Data Hayal Sumber: (1975) Sudjana, Metode Statistika, Tarsito Bandung

Tabel Distribusi Frekuensi �Tabel yang memuat data yang dibuat dalam beberapa kelompok �Terdapat cara dan aturan dalam membuat daftar/tabel frekuensi.

Contoh Tabel Frekuensi UMUR BANYAK MAHASISWA 17 – 20 1. 172 21 – 24 2. 758 25 - 28 2. 976 29 – 32 997 33 - 36 205 Jumlah 8. 108

Diagram Batang �Digunakan lebih tepat untuk data yang variabelnya merupakan kategori/atribut Tingkat Sekolah SD SMP ST SMA SMEA JUMLAH Banyak Murid Laki-laki Perempuan 875 687 512 507 347 85 476 342 316 427 2. 526 2. 048 Jumlah 1. 562 1. 019 432 818 743 4. 574

Contoh Diagram Batang BANYAK MURID JUMLAH MURID BERDASARKAN TINGKAT PENDIDIKAN 2, 000 1, 562 1, 019 1, 000 818 743 432 500 SD SMP ST SMA TINGKAT SMEA PENDIDIKAN

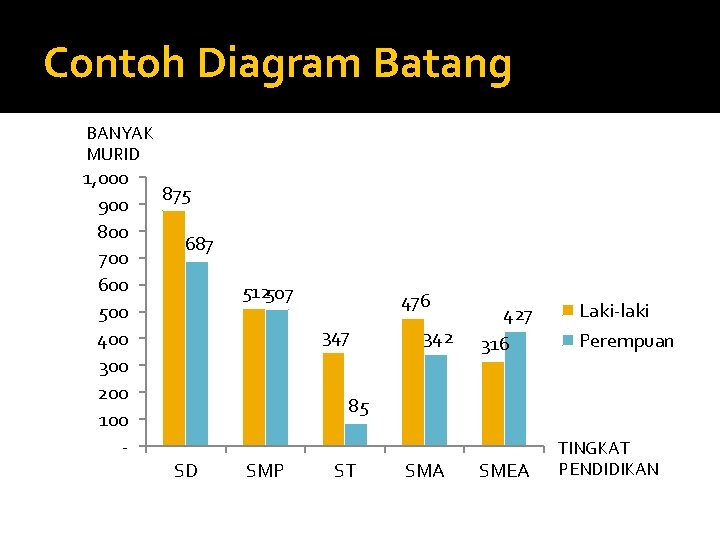

Contoh Diagram Batang BANYAK MURID 1, 000 900 800 700 600 500 400 300 200 100 - 875 687 512507 476 347 342 427 316 Laki-laki Perempuan 85 SD SMP ST SMA SMEA TINGKAT PENDIDIKAN

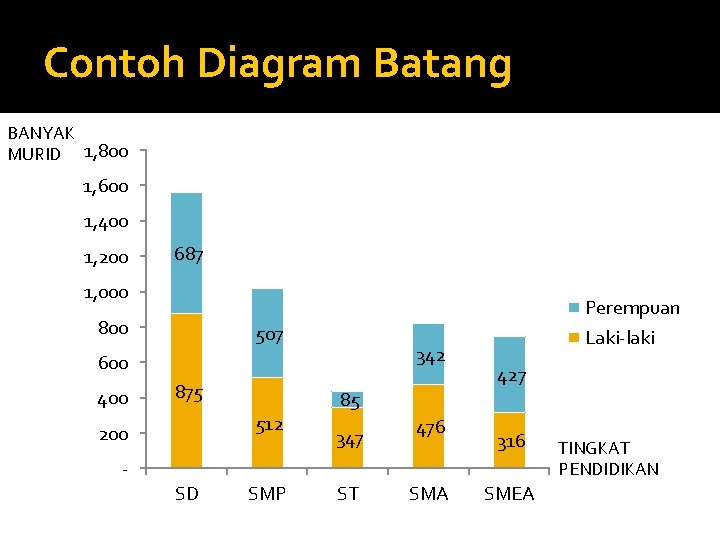

Contoh Diagram Batang BANYAK MURID 1, 800 1, 600 1, 400 1, 200 687 1, 000 800 507 342 600 400 875 512 200 Perempuan Laki-laki 427 85 347 476 316 SD SMP ST SMA SMEA TINGKAT PENDIDIKAN

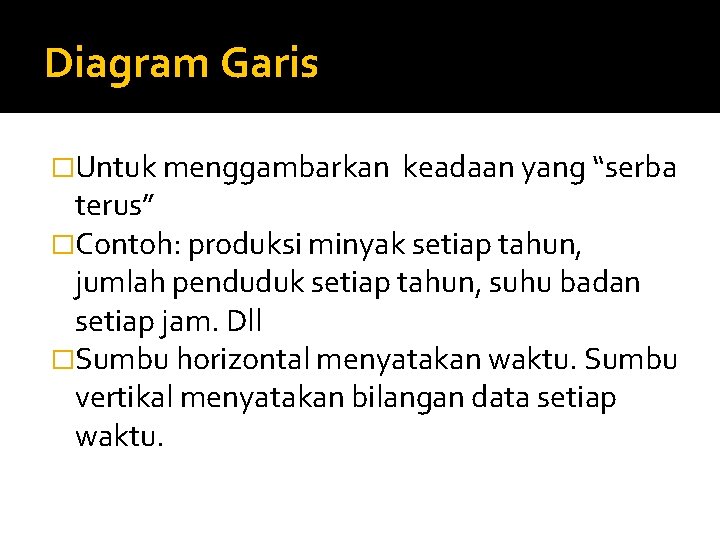

Diagram Garis �Untuk menggambarkan keadaan yang “serba terus” �Contoh: produksi minyak setiap tahun, jumlah penduduk setiap tahun, suhu badan setiap jam. Dll �Sumbu horizontal menyatakan waktu. Sumbu vertikal menyatakan bilangan data setiap waktu.

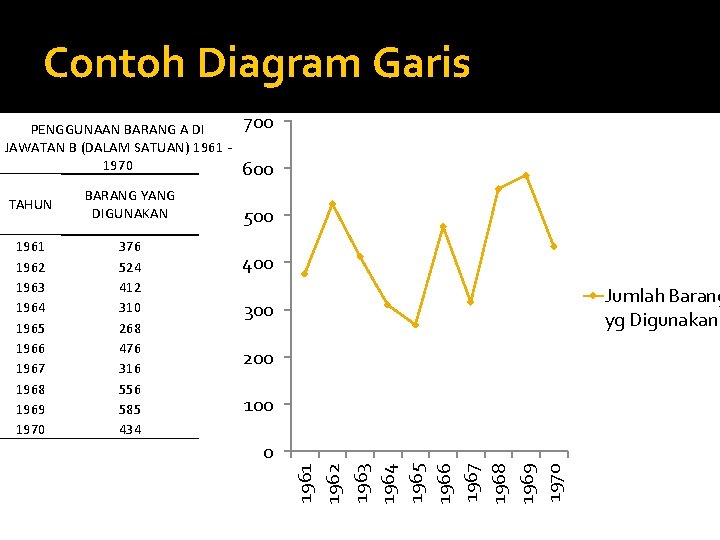

Contoh Diagram Garis Jumlah Barang yg Digunakan TAHUN BARANG YANG DIGUNAKAN 1961 1962 1963 1964 1965 1966 1967 1968 1969 1970 376 524 412 310 268 476 316 556 585 434 700 600 500 400 Jumlah Barang yg Digunakan 300 200 100 0 1961 1962 1963 1964 1965 1966 1967 1968 1969 1970 PENGGUNAAN BARANG A DI JAWATAN B (DALAM SATUAN) 1961 1970

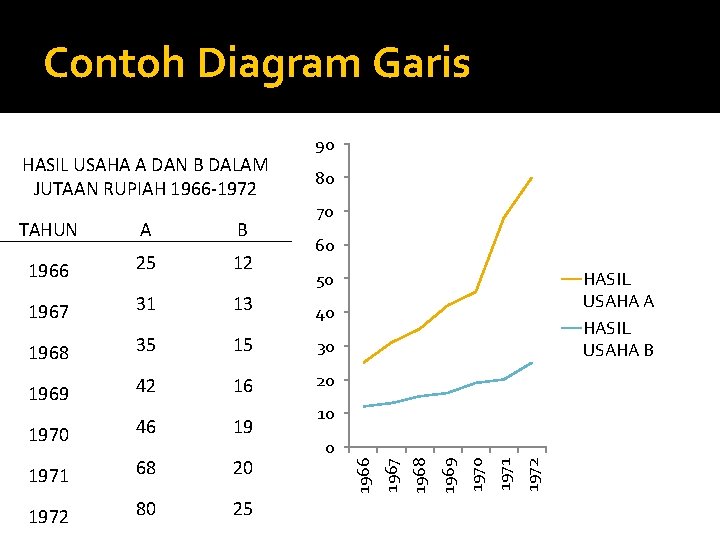

Contoh Diagram Garis 80 70 TAHUN A B 1966 25 12 1967 31 13 1968 35 15 30 1969 42 16 20 1970 46 19 1971 68 20 1972 80 25 60 50 HASIL USAHA A 40 HASIL USAHA B 10 1972 1971 1970 1969 1968 1967 0 1966 HASIL USAHA A DAN B DALAM JUTAAN RUPIAH 1966 -1972 90

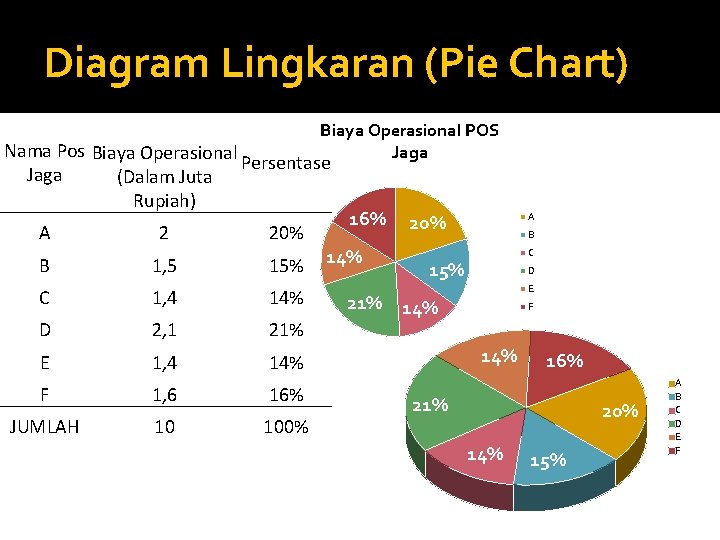

Diagram Lingkaran (Pie Chart) Biaya Operasional POS Jaga Nama Pos Biaya Operasional Persentase Jaga (Dalam Juta Rupiah) A 2 20% B 1, 5 15% C 1, 4 14% D 2, 1 21% E 1, 4 14% F 1, 6 16% JUMLAH 10 100% 16% 14% 20% A B C 15% D E 21% 14% F 14% 16% 21% 20% 14% 15% A B C D E F

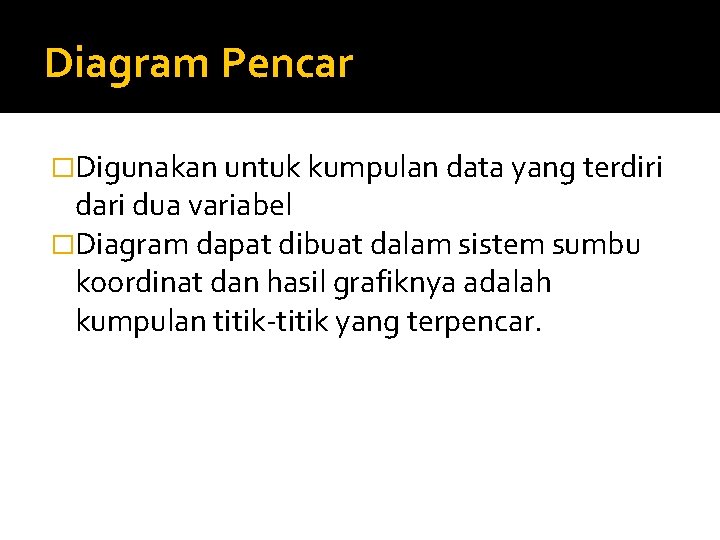

Diagram Pencar �Digunakan untuk kumpulan data yang terdiri dari dua variabel �Diagram dapat dibuat dalam sistem sumbu koordinat dan hasil grafiknya adalah kumpulan titik-titik yang terpencar.

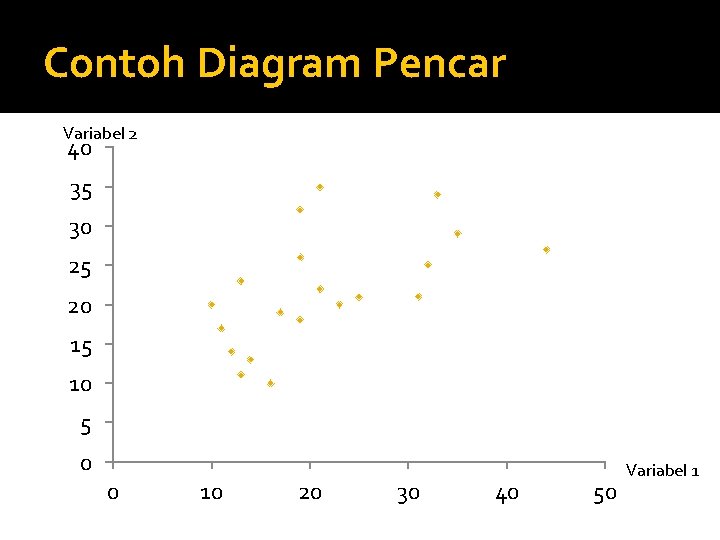

Contoh Diagram Pencar Variabel 2 40 35 30 25 20 15 10 5 0 0 10 20 30 40 50 Variabel 1

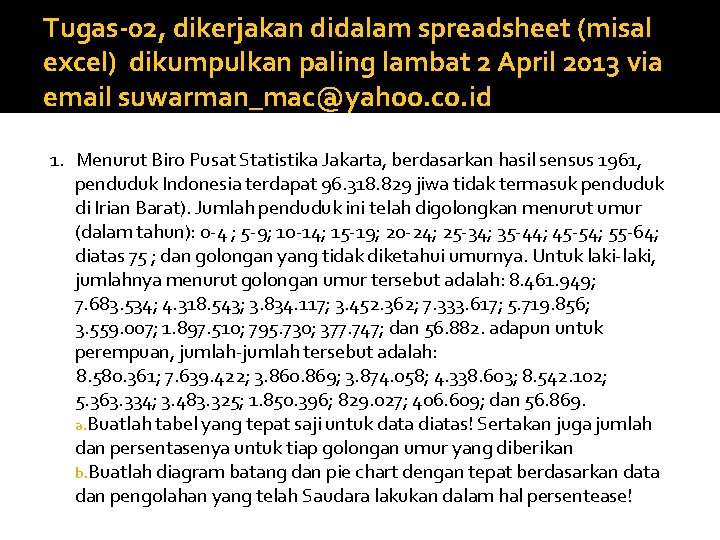

Tugas-02, dikerjakan didalam spreadsheet (misal excel) dikumpulkan paling lambat 2 April 2013 via email suwarman_mac@yahoo. co. id 1. Menurut Biro Pusat Statistika Jakarta, berdasarkan hasil sensus 1961, penduduk Indonesia terdapat 96. 318. 829 jiwa tidak termasuk penduduk di Irian Barat). Jumlah penduduk ini telah digolongkan menurut umur (dalam tahun): 0 -4 ; 5 -9; 10 -14; 15 -19; 20 -24; 25 -34; 35 -44; 45 -54; 55 -64; diatas 75 ; dan golongan yang tidak diketahui umurnya. Untuk laki-laki, jumlahnya menurut golongan umur tersebut adalah: 8. 461. 949; 7. 683. 534; 4. 318. 543; 3. 834. 117; 3. 452. 362; 7. 333. 617; 5. 719. 856; 3. 559. 007; 1. 897. 510; 795. 730; 377. 747; dan 56. 882. adapun untuk perempuan, jumlah-jumlah tersebut adalah: 8. 580. 361; 7. 639. 422; 3. 860. 869; 3. 874. 058; 4. 338. 603; 8. 542. 102; 5. 363. 334; 3. 483. 325; 1. 850. 396; 829. 027; 406. 609; dan 56. 869. a. Buatlah tabel yang tepat saji untuk data diatas! Sertakan juga jumlah dan persentasenya untuk tiap golongan umur yang diberikan b. Buatlah diagram batang dan pie chart dengan tepat berdasarkan data dan pengolahan yang telah Saudara lakukan dalam hal persentease!

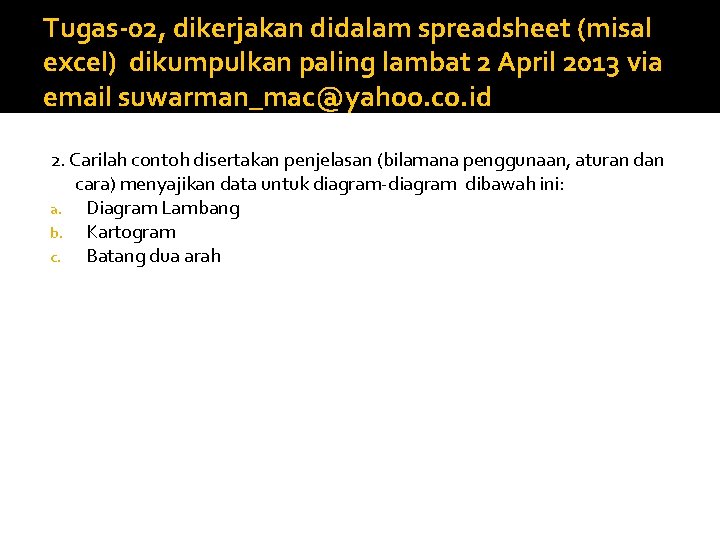

Tugas-02, dikerjakan didalam spreadsheet (misal excel) dikumpulkan paling lambat 2 April 2013 via email suwarman_mac@yahoo. co. id 2. Carilah contoh disertakan penjelasan (bilamana penggunaan, aturan dan cara) menyajikan data untuk diagram-diagram dibawah ini: a. Diagram Lambang b. Kartogram c. Batang dua arah

Daftar Pustaka �(1975) Sudjana, Metode Statistika, Penerbit Tarsito Bandung
