GUIAS DE ONDA EDUARDO ARTURO CASTRO FLORES

Definición ES CUALQUIER ESTRUCTURA FÍSICA QUE GUÍA ONDAS ELECTROMAGNÉTICAS.

Guias de ondas La transmisión de señales por guías de onda reduce la disipación de energía, es por ello que se utilizan en las frecuencias denominadas de microondas con el mismo propósito que las líneas de transmisión en frecuencias más bajas, ya que se presentan poca atenuación para el manejo de señales de alta frecuencia.

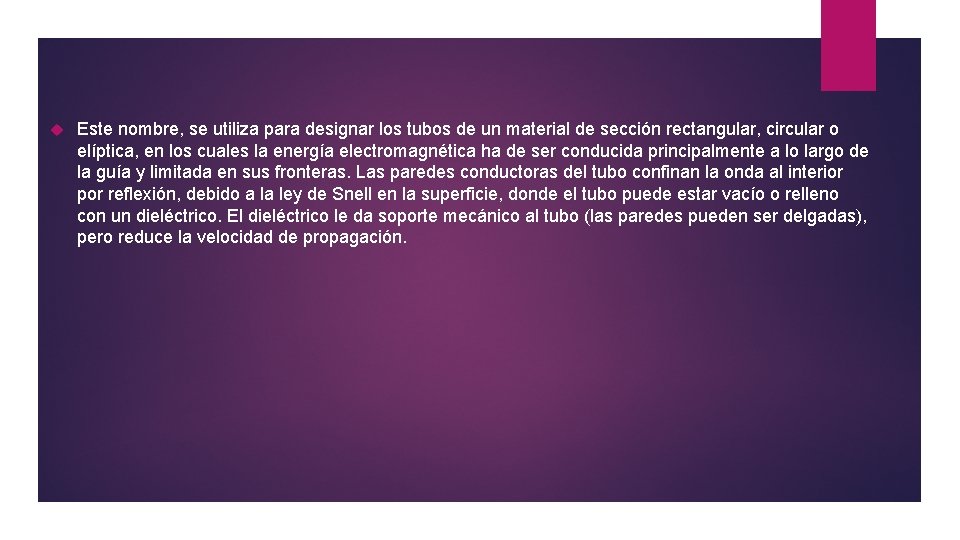

Este nombre, se utiliza para designar los tubos de un material de sección rectangular, circular o elíptica, en los cuales la energía electromagnética ha de ser conducida principalmente a lo largo de la guía y limitada en sus fronteras. Las paredes conductoras del tubo confinan la onda al interior por reflexión, debido a la ley de Snell en la superficie, donde el tubo puede estar vacío o relleno con un dieléctrico. El dieléctrico le da soporte mecánico al tubo (las paredes pueden ser delgadas), pero reduce la velocidad de propagación.

En las guías, los campos eléctricos y los campos magnéticos están confinados en el espacio que se encuentra en su interior, de este modo no hay pérdidas de potencia por radiación y las pérdidas en el dieléctrico son muy bajas debido a que suele ser aire. Este sistema evita que existan interferencias en el campo por otros objetos, al contrario de lo que ocurría en los sistemas de transmisión abiertos.

Dependiendo de la frecuencia, se pueden construir con materiales conductores o dieléctricos. Generalmente, cuanto más baja es la frecuencia, mayor es la guía de onda. Por ejemplo, el espacio entre la superficie terrestre y la ionosfera, la atmósfera, actúa como una guía de onda

Las guías de onda electromagnéticas se analizan resolviendo las ecuaciones de Maxwell. Estas ecuaciones tienen soluciones múltiples, o modos, que son los autofunciones del sistema de ecuaciones. Cada modo es pues caracterizado por un autovalor, que corresponde a la velocidad de propagación axial de la onda en la guía.

Aplicaciones Actualmente, son especialmente importantes, y lo serán más en el futuro, las guías de onda dieléctricas trabajando a frecuencias de la luz visible e infrarroja, habitualmente llamadas fibra óptica, útiles para transportar información de banda ancha, sustituyendo a los cables coaxiales y enlaces de microondas en las redes telefónicas y, en general, las redes de datos.

Tipos de Guías de Onda Guía de onda rectangular (circular, elíptica): Son aquellas cuya sección transversal es rectangular (circular, elíptica).

Guía de onda de haz: Guía de Onda constituida por una sucesión de lentes o espejos, capaz de guiar una onda electromagnética.

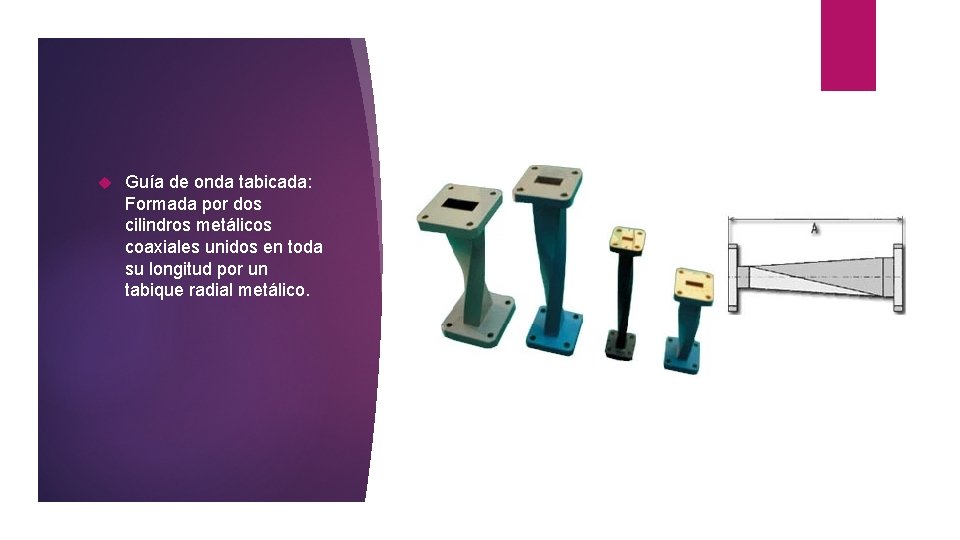

Guía de onda tabicada: Formada por dos cilindros metálicos coaxiales unidos en toda su longitud por un tabique radial metálico.

Guía de onda acanalada, guiada en V; guiada en H:

Guía de onda carga periódicamente: Guía de onda en las que la propagación viene determinada por las variaciones regularmente espaciadas de las propiedades del medio, de las dimensiones del medio o de las superficie de contorno.

Guía de onda dieléctrica: Formada íntegramente por uno o varios materiales dieléctricos, sin ninguna pared conductora.

Guias de onda coaxiales Las líneas Coaxiales 1 son líneas de transmisión, las cuales consisten en un conductor interno y un revestimiento coaxial externo separado por un medio dieléctrico. Esta estructura ofrece la importante ventaja de confinar completamente los campos eléctrico y magnético dentro de la región dieléctrica, de tal manera que es inmune a las interferencias externas a la línea.

Guía de onda acústicas Una guía de onda acústica es una estructura física para el guiado de ondas de sonido. Un ducto para la propagación sónica también se comporta como una línea de transmisión. El ducto contiene algún medio, como aire, para soportar la propagación del sonido.
