FSC-JÄÄHDYTYSELEMENTTI Juho Nenonen Joel Anttila Riikka Kutvonen Simo Lehtonen Janne Nurmi 24. 4. 2014
JÄÄHDYTYSELEMENTTIEN VERTAILU Hankitaan kolmella eri menetelmällä valmistettua levyä FSC, pursotettu kanava ja upotettu putki Vertailussa jäähdytysominaisuudet
VALMIINA Jäähdytyslevyjen ja valmistusmenetelmien alustava tutkimus � Valitsimme 2 levyä DAU: lta � Levyn mitat 140 x 190 mm � FSC-levy valmistetaan koululla Akkujen ja termodynamiikan taustatutkimus � Mm. putkien poikkileikkaus, lämmön jakautuminen ja optimilämpötila akuille � Laskemme lämpöresistanssit jäähdytyslevyille Pintalämpötilan sekä poistuvan nesteen lämpötilan avulla

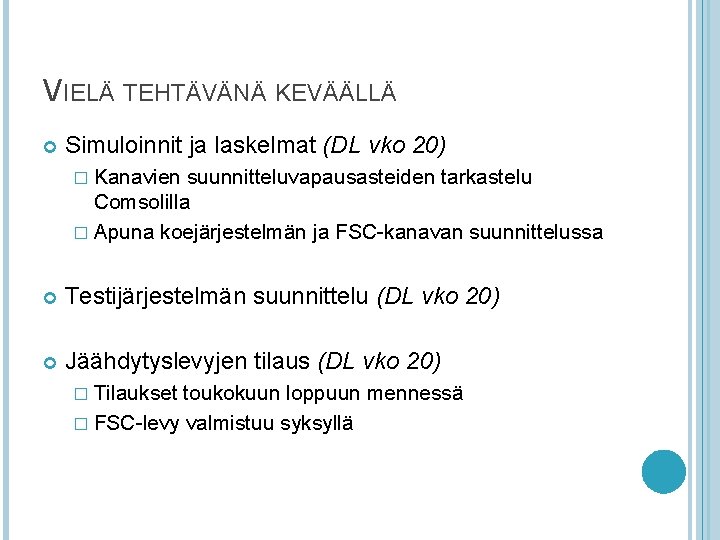

VIELÄ TEHTÄVÄNÄ KEVÄÄLLÄ Simuloinnit ja laskelmat (DL vko 20) � Kanavien suunnitteluvapausasteiden tarkastelu Comsolilla � Apuna koejärjestelmän ja FSC-kanavan suunnittelussa Testijärjestelmän suunnittelu (DL vko 20) Jäähdytyslevyjen tilaus (DL vko 20) � Tilaukset toukokuun loppuun mennessä � FSC-levy valmistuu syksyllä
SYKSYN TYÖPAKETIT Jäähdytyslevyjen testaukset (Syys- ja lokakuu) � 3 -4 eri levyä � Glykolikierto � Lämpökamera ja nesteen lämpötilan muutos Mittaustulosten käsittely (Syys- ja lokakuu) � Miten havainnollistetaan tulokset, tulosten tulkinta Loppuraportin teko (Marras- ja joulukuu) � Julkaistaan tulokset ja loppupäätelmät
KOEJÄRJESTELY (1/2) Koetilana toimii K 3 ajoneuvolaboratorion kylmähuone 2 vaihtoehtoista koejärjestelyä � Lämpövastus � Ilman lämpövastusta Glykoli jäähdytysnesteenä � Esim. hehkulamppu, lämpöresistori tai lämpökaapeli Virtausnopeus ja lämpötila säädettävissä Mittausvälineet Flir SC 660 lämpökamera � Lämpöpareja �

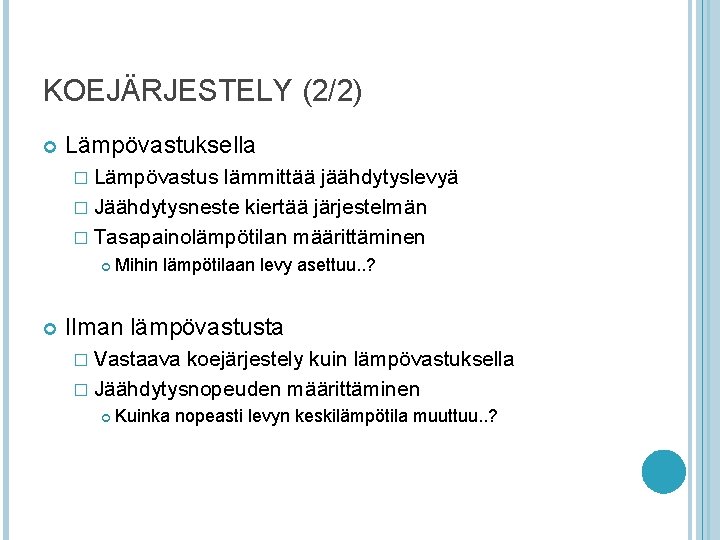

KOEJÄRJESTELY (2/2) Lämpövastuksella � Lämpövastus lämmittää jäähdytyslevyä � Jäähdytysneste kiertää järjestelmän � Tasapainolämpötilan määrittäminen Mihin lämpötilaan levy asettuu. . ? Ilman lämpövastusta � Vastaava koejärjestely kuin lämpövastuksella � Jäähdytysnopeuden määrittäminen Kuinka nopeasti levyn keskilämpötila muuttuu. . ?
