FSC-JÄÄHDYTYSELEMENTTI Juho Nenonen Joel Anttila Riikka Kutvonen Simo Lehtonen Janne Nurmi 15. 5. 2014

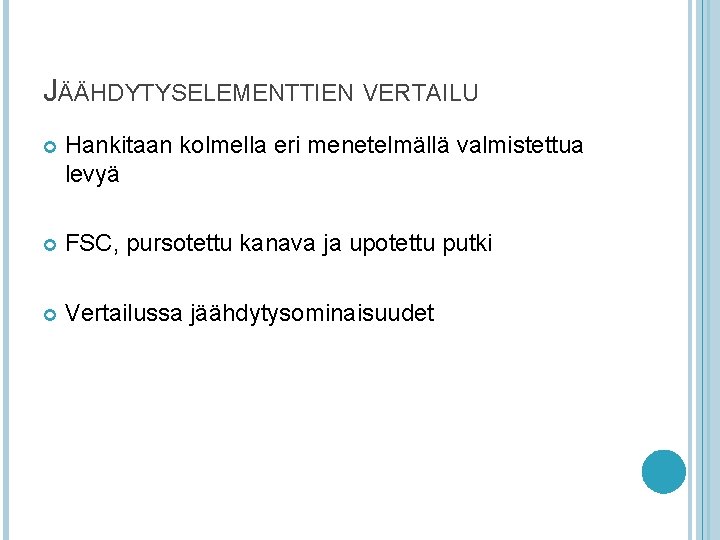

JÄÄHDYTYSELEMENTTIEN VERTAILU Hankitaan kolmella eri menetelmällä valmistettua levyä FSC, pursotettu kanava ja upotettu putki Vertailussa jäähdytysominaisuudet

TOTEUTUNEET TYÖPAKETIT Jäähdytyslevyjen ja valmistusmenetelmien alustava tutkimus � Valitsimme 2 levyä DAU: lta � Levyn mitat 140 x 190 x 23 mm � FSC-levy valmistetaan koululla syksyllä Akkujen ja termodynamiikan taustatutkimus � Mm. putkien poikkileikkaus, lämmön jakautuminen ja optimilämpötila akuille � Laskemme lämpöresistanssit jäähdytyslevyille Pintalämpötilan sekä poistuvan nesteen lämpötilan avulla Simuloinnit (melkein)

TILATUT LEVYT Pursotettu levy

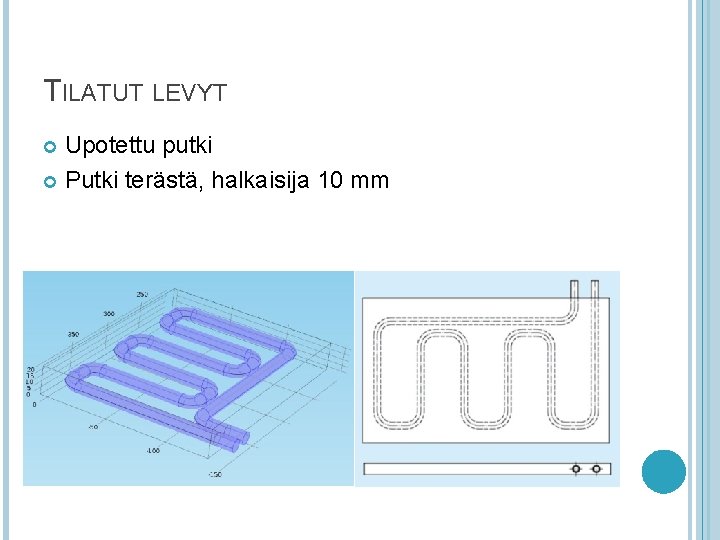

TILATUT LEVYT Upotettu putki Putki terästä, halkaisija 10 mm

KOEJÄRJESTELY (1/2) Koetilana toimii K 3 ajoneuvolaboratorion kylmähuone Glykoli jäähdytysnesteenä � Virtausnopeus ja lämpötila säädettävissä Mittausvälineet � Flir SC 660 ja i 5 -lämpökamerat � Lämpöpareja

KOEJÄRJESTELY (2/2) � Jäähdytyslevy koverretun uretaanilevyn sisään � Päälle 40 -asteinen alumiinilevy � Mittaukset kuudella eri virtausnopeudella, kolme mittausta per nopeus � Jäähdytysneste 10 -asteista � Mitataan alumiinilevyn lämpötilaa ajan funktiona � Tuloksista selvitetään lämpöresistanssi virtausnopeuden funktiona

PROJEKTINHALLINTA Budjetti /900 e Kevään työpaketit � Tiedonetsintä 35/45 h � Simulointi 40/45 h (vielä kesken) � Projekti- ja testisuunnitelma 70/100 h � Levyjen tilaaminen 30/100 h � Yhteensä 175/300 h Vielä keväällä tehtävänä � Koesuunnitelman viimeistely � FSC-levyn kanavan reitin valinta (simulointi) � Väliraportin teko

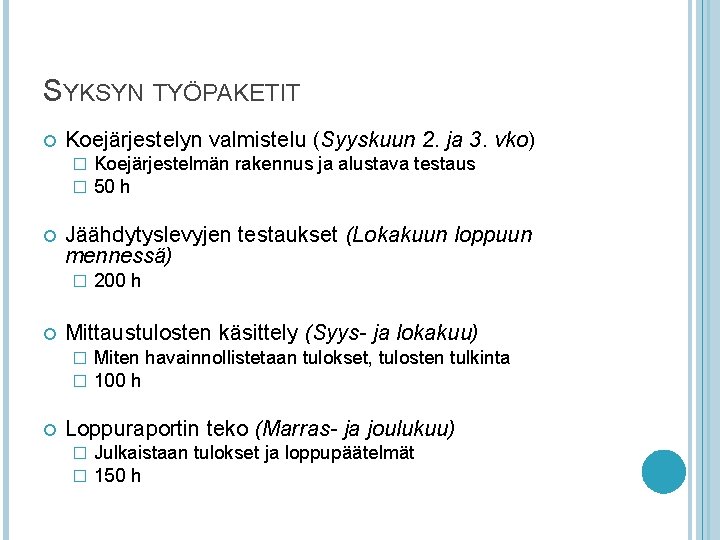

SYKSYN TYÖPAKETIT Koejärjestelyn valmistelu (Syyskuun 2. ja 3. vko) � � Jäähdytyslevyjen testaukset (Lokakuun loppuun mennessä) � 200 h Mittaustulosten käsittely (Syys- ja lokakuu) � � Koejärjestelmän rakennus ja alustava testaus 50 h Miten havainnollistetaan tulokset, tulosten tulkinta 100 h Loppuraportin teko (Marras- ja joulukuu) � � Julkaistaan tulokset ja loppupäätelmät 150 h
