FORMATION RSSO MISE EN OEUVRE DU PRINCIPE ALARA

FORMATION RSSO : MISE EN OEUVRE DU PRINCIPE ALARA Nadine CONAN – Alexandre DORSIVAL 25 Janvier 2013

Sommaire • Présentation de la démarche ALARA • Dosimétrie prévisionnelle (WDP) • Dossier d’Intervention en Milieu Radioactif (DIMR) • Finalité • Contacts DGS-RP • Etude de cas : graissage des TAX Formation RSSO - ALARA - 25/01/13 2

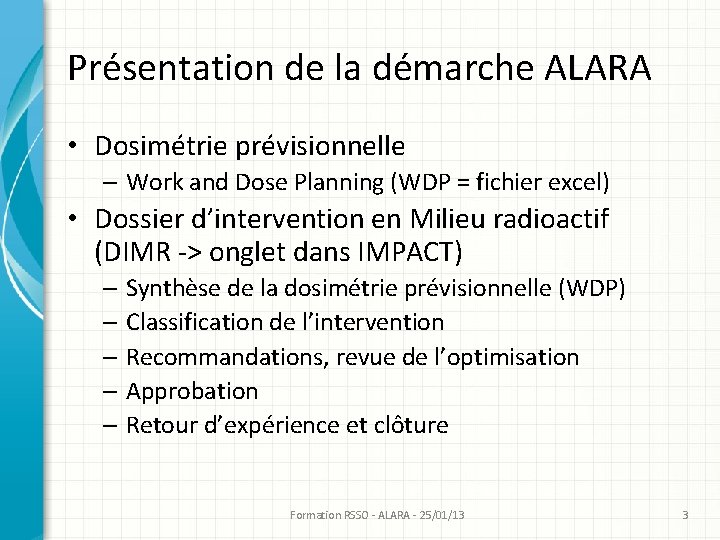

Présentation de la démarche ALARA • Dosimétrie prévisionnelle – Work and Dose Planning (WDP = fichier excel) • Dossier d’intervention en Milieu radioactif (DIMR -> onglet dans IMPACT) – Synthèse de la dosimétrie prévisionnelle (WDP) – Classification de l’intervention – Recommandations, revue de l’optimisation – Approbation – Retour d’expérience et clôture Formation RSSO - ALARA - 25/01/13 3

Dosimétrie prévisionnelle (WDP) • Outil: fichier excel hébergé sur un site sharepoint (https: //espace. cern. ch/rpps/wdp/default. aspx) • Fichier partagé, éditable par plusieurs personnes/groupes • Estimation des ressources impliquées dans l’intervention (homme*heure) – – Description d’une tâche Personnes exposées (nombre et identification) Durée d’exposition Positions de travail • Association au débit de dose (m. Sv/heure) • Dose collective, dose individuelle max. (Homme*m. Sv, m. Sv) • Préparation de l’intervention Formation RSSO - ALARA - 25/01/13 4

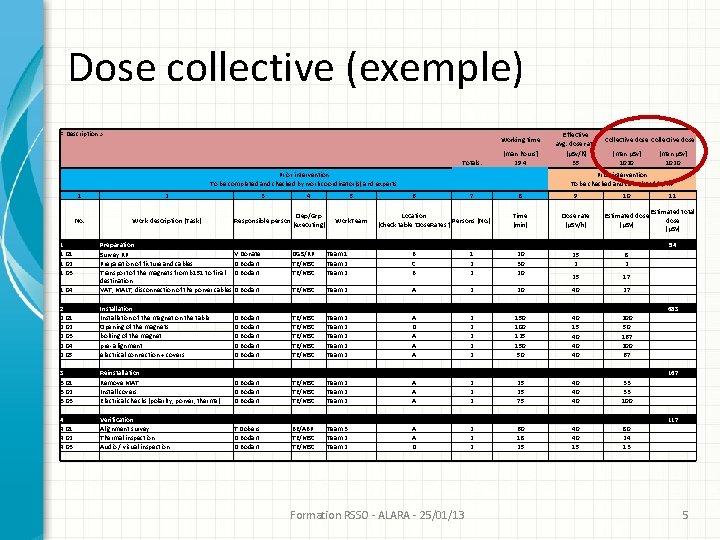

Dose collective (exemple) < Description > Working time Totals: [man. hours] 29. 4 Effective avg. dose rate [µSv/h] 35 Prior intervention To be completed and checked by work coordinator(s) and experts 1 2 3 4 5 No. Work description (Task) Responsible person Dep/Grp (executing) Work. Team V. Donate D Bodart DGS/RP TE/MSC Team 1 Team 2 Preparation Survey RP Preparation of fixture and cables Transport of the magnets from b 151 to final destination VAT, MALT, disconnection of the power cables Installation of the magnet on the table Opening of the magnets bolting of the magnet pre- alignment electrical connection + covers Reinstallation Remove MAT Install covers Electrical checks (polarity, power, thermal) Verification Alignment survey Thermal inspection Audio / visual inspection D Bodart D Bodart D Bodart T Dobers D Bodart TE/MSC TE/MSC TE/MSC BE/ABP TE/MSC Team 2 Team 2 Team 2 Team 3 Team 2 1 1. 02 1. 03 1. 04 2 2. 01 2. 02 2. 03 2. 04 2. 05 3 3. 01 3. 02 3. 03 4 4. 01 4. 02 4. 03 Collective dose [man. µSv] 1020 Prior intervention To be checked and completed by RP 6 7 Location Persons [No. ] (check table 'Dose. Rates') B C B 1 2 2 A 2 A D A A A 2 2 2 A A A 2 2 2 A A D Formation RSSO - ALARA - 25/01/13 2 2 2 8 9 Time [min] Dose rate [µSv/h] 20 30 20 20 150 100 125 150 50 25 25 75 60 18 25 10 Estimated total Estimated dose [µSv] 25 2 8 2 25 17 40 27 200 50 167 200 67 40 15 40 40 40 33 33 100 40 40 15 11 80 24 13 54 683 167 117 5

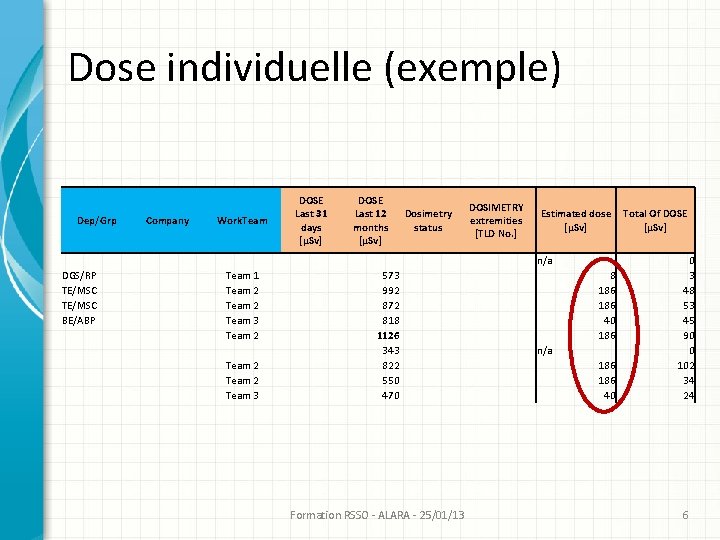

Dose individuelle (exemple) Dep/Grp DGS/RP TE/MSC BE/ABP Company DOSE Last 31 days [µSv] Work. Team 1 Team 2 Team 3 Team 2 Team 3 DOSE Last 12 months [µSv] 573 992 872 818 1126 343 822 550 470 DOSIMETRY extremities [TLD No. ] Dosimetry status Formation RSSO - ALARA - 25/01/13 Estimated dose Total Of DOSE [µSv] n/a 8 186 40 186 n/a 186 40 0 3 48 53 45 90 0 102 34 24 6

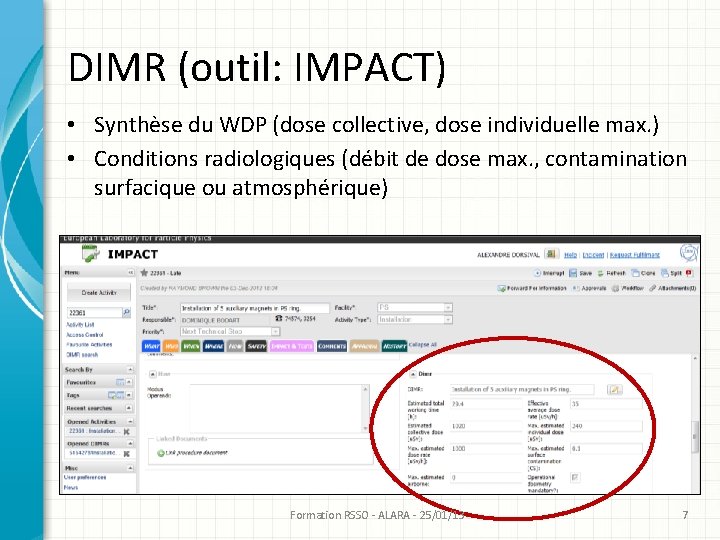

DIMR (outil: IMPACT) • Synthèse du WDP (dose collective, dose individuelle max. ) • Conditions radiologiques (débit de dose max. , contamination surfacique ou atmosphérique) Formation RSSO - ALARA - 25/01/13 7

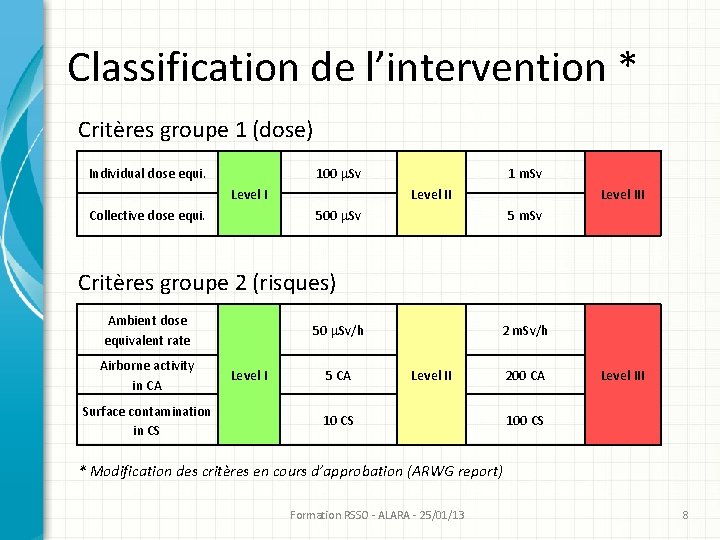

Classification de l’intervention * Critères groupe 1 (dose) Individual dose equi. 100 m. Sv Level I Collective dose equi. 1 m. Sv Level III 500 m. Sv 5 m. Sv Critères groupe 2 (risques) Ambient dose equivalent rate Airborne activity in CA Surface contamination in CS 50 m. Sv/h Level I 5 CA 2 m. Sv/h Level II 10 CS 200 CA Level III 100 CS * Modification des critères en cours d’approbation (ARWG report) Formation RSSO - ALARA - 25/01/13 8

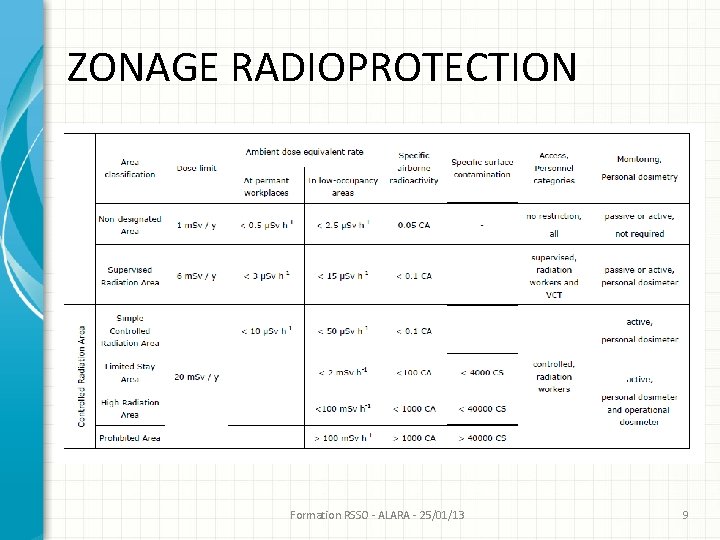

ZONAGE RADIOPROTECTION Formation RSSO - ALARA - 25/01/13 9

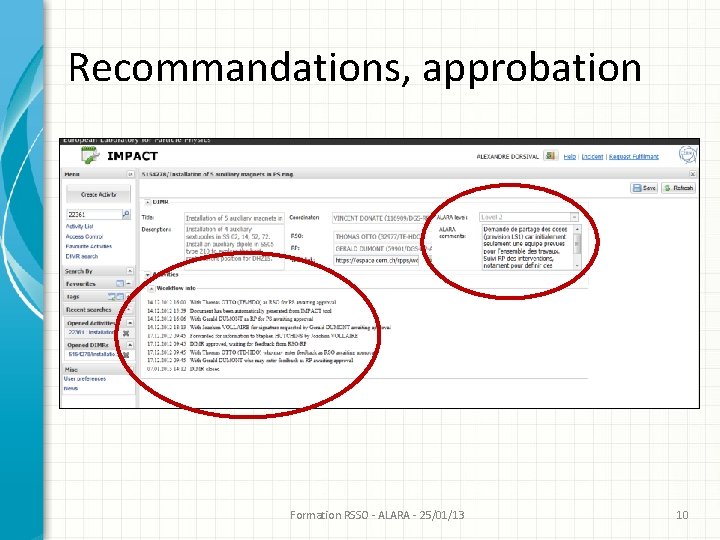

Recommandations, approbation Formation RSSO - ALARA - 25/01/13 10

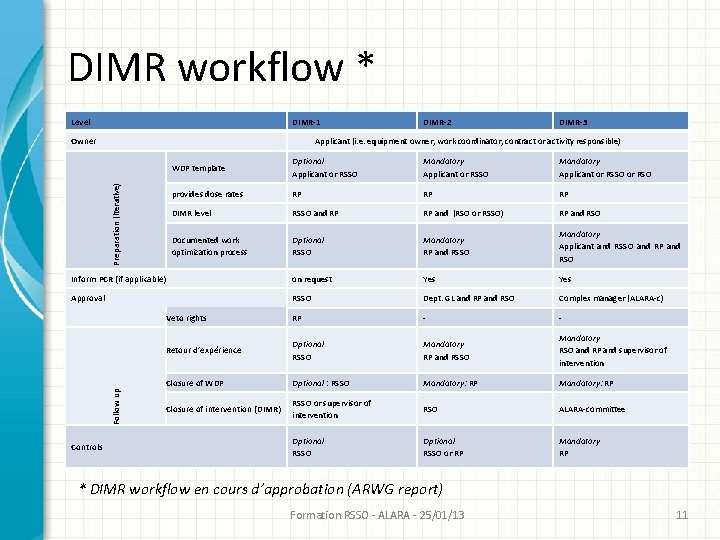

DIMR workflow * Level DIMR-1 Owner DIMR-2 DIMR-3 Applicant (i. e. equipment owner, work coordinator, contract or activity responsible) Optional Applicant or RSSO Mandatory Applicant or RSSO or RSO provides dose rates RP RP RP DIMR level RSSO and RP RP and (RSO or RSSO) RP and RSO Documented work optimization process Optional RSSO Mandatory RP and RSSO Mandatory Applicant and RSSO and RP and RSO Inform PCR (if applicable) on request Yes Approval RSSO Dept. GL and RP and RSO Complex manager (ALARA-c) Veto rights RP - - Retour d’expérience Optional RSSO Mandatory RP and RSSO Mandatory RSO and RP and supervisor of intervention Closure of WDP Optional : RSSO Mandatory: RP Closure of intervention (DIMR) RSSO or supervisor of intervention RSO ALARA-committee Optional RSSO or RP Mandatory RP Preparation (iterative) WDP template Follow up Controls * DIMR workflow en cours d’approbation (ARWG report) Formation RSSO - ALARA - 25/01/13 11

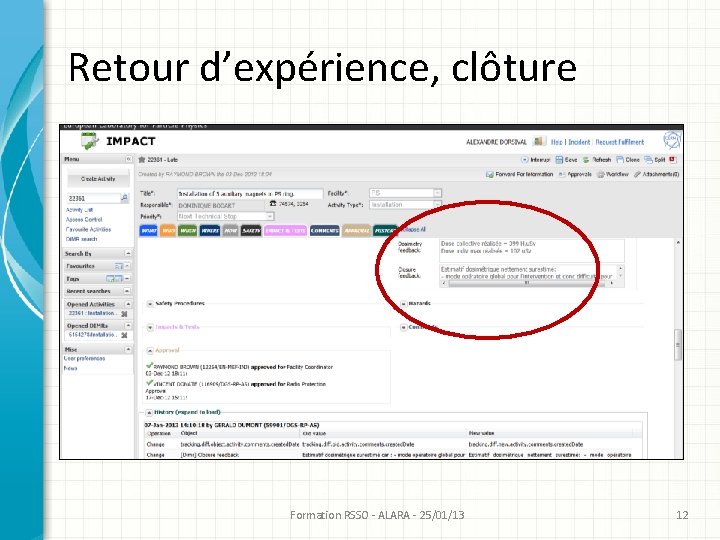

Retour d’expérience, clôture Formation RSSO - ALARA - 25/01/13 12

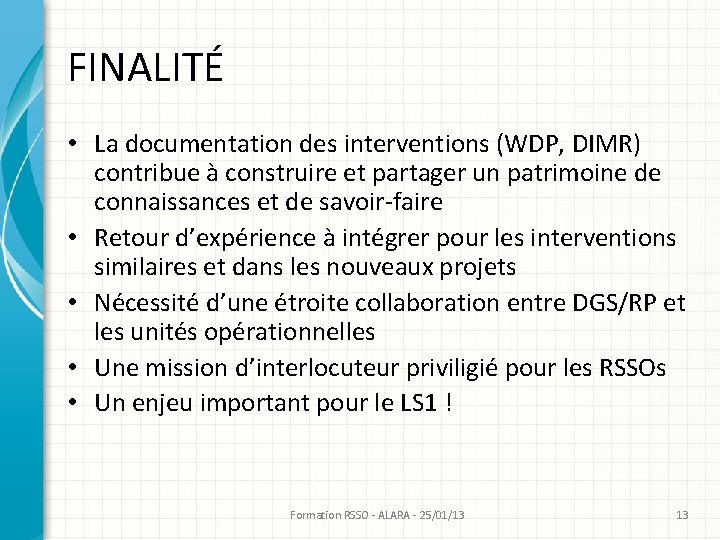

FINALITÉ • La documentation des interventions (WDP, DIMR) contribue à construire et partager un patrimoine de connaissances et de savoir-faire • Retour d’expérience à intégrer pour les interventions similaires et dans les nouveaux projets • Nécessité d’une étroite collaboration entre DGS/RP et les unités opérationnelles • Une mission d’interlocuteur priviligié pour les RSSOs • Un enjeu important pour le LS 1 ! Formation RSSO - ALARA - 25/01/13 13

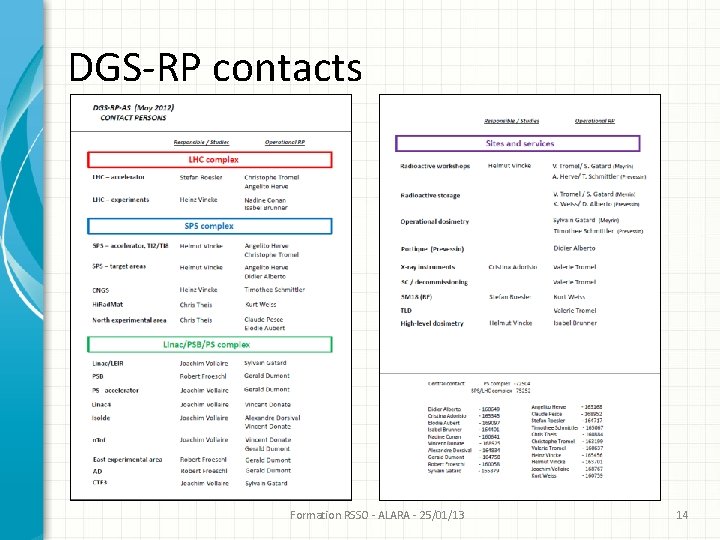

DGS-RP contacts Formation RSSO - ALARA - 25/01/13 14

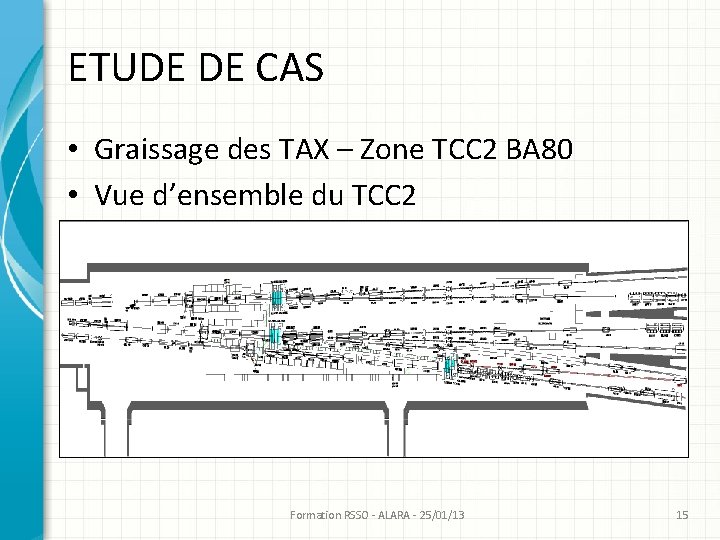

ETUDE DE CAS • Graissage des TAX – Zone TCC 2 BA 80 • Vue d’ensemble du TCC 2 Formation RSSO - ALARA - 25/01/13 15

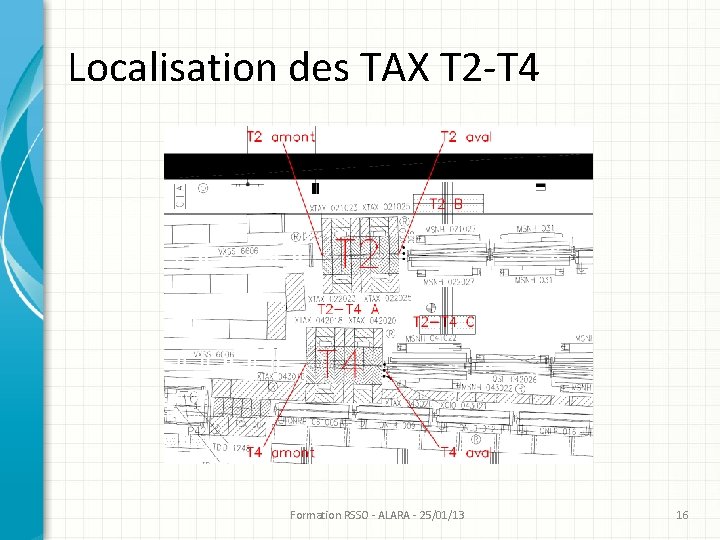

Localisation des TAX T 2 -T 4 Formation RSSO - ALARA - 25/01/13 16

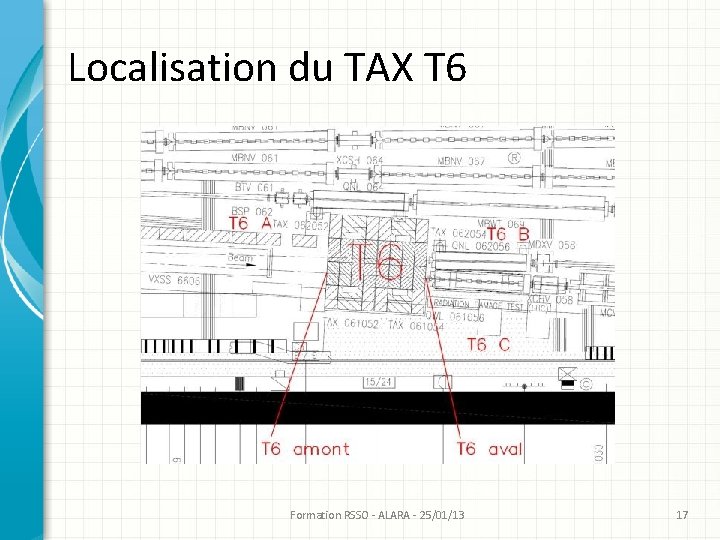

Localisation du TAX T 6 Formation RSSO - ALARA - 25/01/13 17

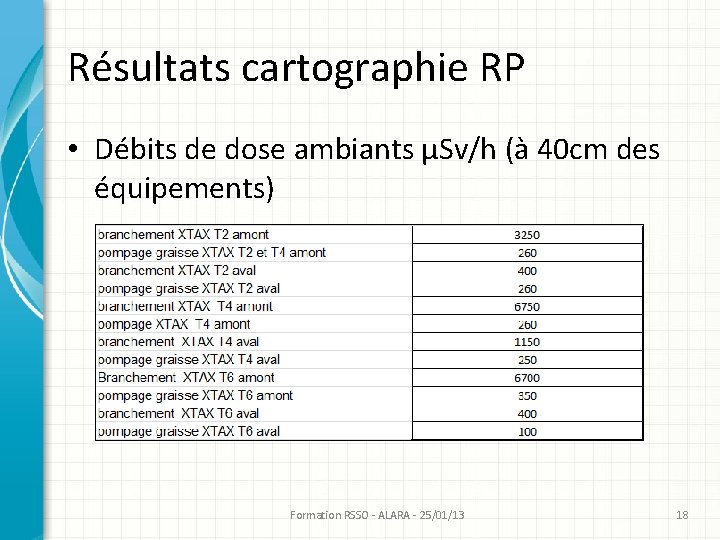

Résultats cartographie RP • Débits de dose ambiants µSv/h (à 40 cm des équipements) Formation RSSO - ALARA - 25/01/13 18
