Floating point FPU FIS 8087 11011 xxx mod

  • Slides: 18
Download presentation

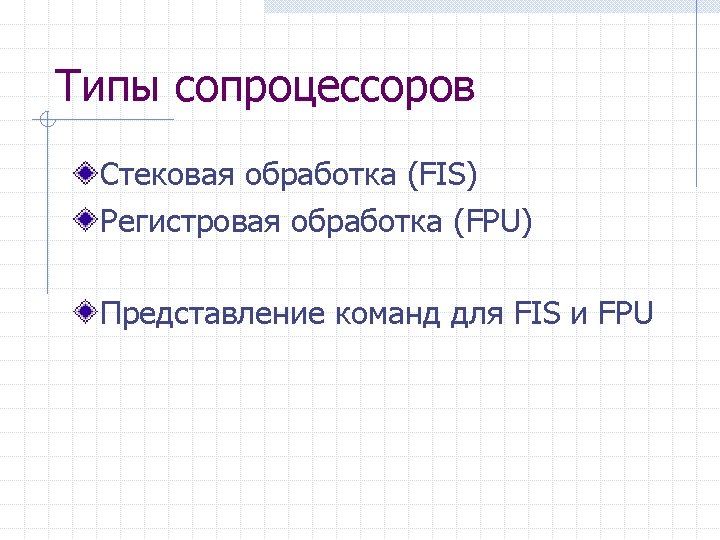

Floating point сопроцессоры FPU, FIS, 8087

Floating point сопроцессоры FPU, FIS, 8087

Форматы команд 11011 xxx mod xxx r/m – с памятью 11011 xxx 11 xxx

Форматы команд 11011 xxx mod xxx r/m – с памятью 11011 xxx 11 xxx ST(I) – с регистром 11011 xxx 11 xxxxxx - без операндов FADD NAME FADD [BX] FADD NAME[BX][SI] Точность в ассемблере – типы DD, DQ, DT FADD ST(3) FABS

Команды передачи данных FLD FILD FBLD FST FIST FSTP FISTP FBSTP FXCH FLD 1

Команды передачи данных FLD FILD FBLD FST FIST FSTP FISTP FBSTP FXCH FLD 1 FLDPI FLDLG 2 FLDLN 2 FLDL 2 T FLDL 2 E

Арифметические команды FXXX memory FIXXX memory FXXX ST, ST(I) FXXX ST(I), ST FXXXP ST(I),

Арифметические команды FXXX memory FIXXX memory FXXX ST, ST(I) FXXX ST(I), ST FXXXP ST(I), ST ADD SUB MUL DIV SUBR DIVR

Базовые арифметические команды стек целое FADD FIADD извлечени е FADDP FSUB FISUB FSUBP FSUBR

Базовые арифметические команды стек целое FADD FIADD извлечени е FADDP FSUB FISUB FSUBP FSUBR FISUBR FSUBRP FMUL FIMUL FMULP FDIV FIDIV FDIVP FDIVR FIDIVR FDIVRP

Дополнительные арифметические FSQRT FSCALE FPREM FRNDINT FXTRACT FABS FCHS

Дополнительные арифметические FSQRT FSCALE FPREM FRNDINT FXTRACT FABS FCHS

Трансцендентные FPTAN FPATAN FYL 2 XP 1 F 2 XM 1 FSIN FCOS FSINCOS

Трансцендентные FPTAN FPATAN FYL 2 XP 1 F 2 XM 1 FSIN FCOS FSINCOS

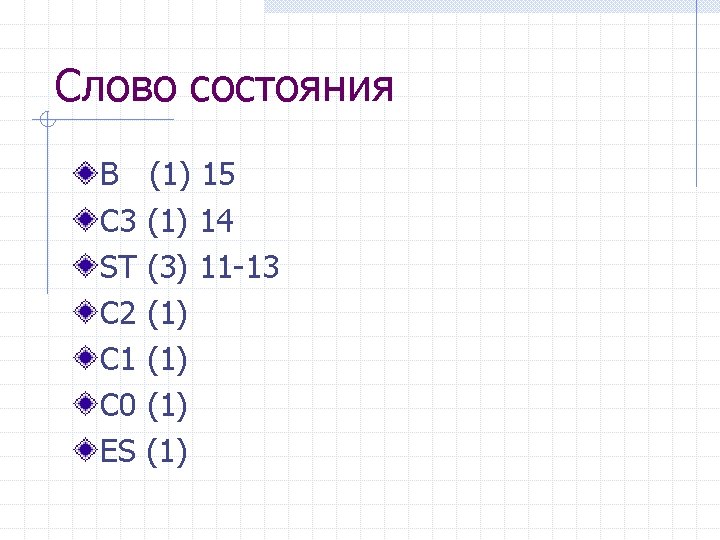

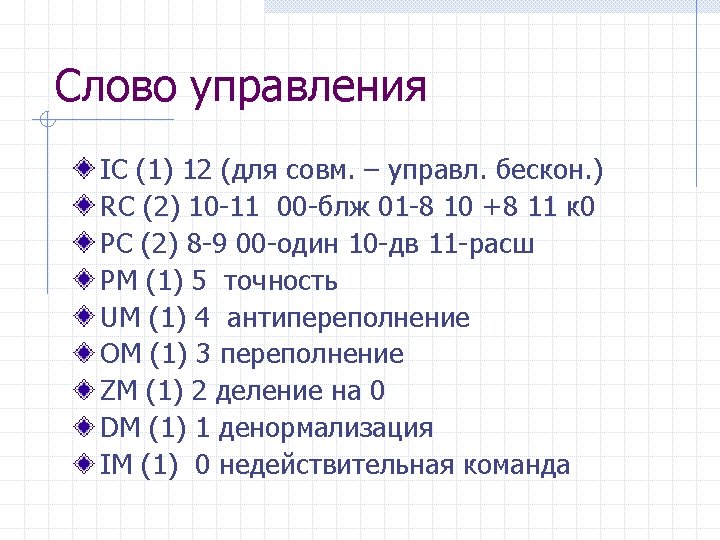

Административные F (N) STCW F LDCW F (N) STSW F (N) CLEX F (N)

Административные F (N) STCW F LDCW F (N) STSW F (N) CLEX F (N) INIT F (N) STENV FLDENV F (N) SAVE FRSTOR FINCSTP FDECSTP FFREE FNOP FSETPM FWAIT
