Pendahuluan 1 1 Materi Digital Logic 1 2
- Slides: 51
Pendahuluan 1 1
Materi: Digital Logic 1. 2. 3. 4. 5. 6. 7. 8. 9. Konsep Sistem Bilangan Konsep Gerbang Logika Penyederhanaan logika Konsep Flip-Flop (Logika Sequensial) Pemicuan Flip-Flop Pencacah (Counter) Register Geser Operasi Register Aritmatika digital 2
Konsep Sistem Bilangan 3
Analog v. s. Digital • Besaran Analog – Kumpulan nilai-nilai kontinyu • Besaran Digital – Kumpulan nilai-nilai diskret 4
Sinyal Analog Kumpulan data kontinyu di grafikkan 5
Sinyal Digital Kumpulan data diskret digrafikkan 6
Sistem elektronik analog 7
Sistem analog & digital 8
Angka Biner • HIGH = 1 • LOW = 0 9
Gelombang Digital Karakteristik Pulsa non-ideal 10
Peride & Frekuensi 11
Contoh • f? 12
Clock • Bentuk gelombang periodik dengan interval antar pulsa (periode) sama dengan waktu 1 bit. 13
IC & Osiloskop (1) • IC (Integrated Circuit) 14

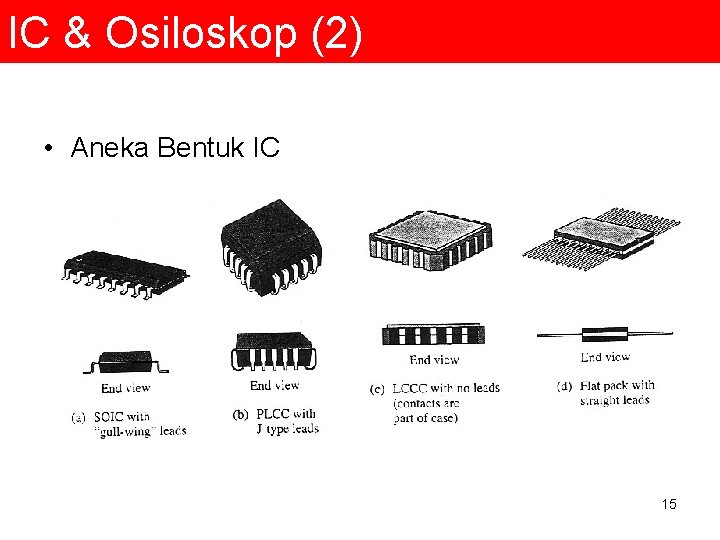

IC & Osiloskop (2) • Aneka Bentuk IC 15
IC & Osiloskop (3) • Penandaan IC 16
IC & Osiloskop (4) • Oscilockop 17
IC & Osiloskop (5) • Contoh Pembacaan osiloskop 18
Pengertian Sistem bilangan Merupakan tata aturan atau susunan dalam menentukan nilai suatu bilangan, antara lain sistem desimal, biner, hexadesimal, oktal, BCD, Grey Code, Exess-3 dan lain-lainnya yang dibagi berdasarkan basis yang digunakan dalam penentuan nilai dari bilangan tersebut. Sistem bilangan yang umum dipakai adalah sistem bilangan desimal. 19
Sistem Bilangan • • Desimal (0, 1, 2, 3, 4, 5, 6, 7, 8, 9) Biner (0, 1) Oktal (0, 1, 2, 3, 4, 5, 6, 7) Heksadesimal (0, 1, 2, 3, 4, 5, 6, 7, 8, 9, A, B, C, D, E, F) 20
Operasi Bilangan • • Add (+) Subtract (-) Multiply (x) Divide (/) 21
Kode-kode digital • • BCD (binary coded decimal) Kode Gray Kode Excess-3 Alfanumeris 22
BINER • Merupakan suatu system bilangan yang berbasiskan 2 (tiap bilangan dalam sistem tersebut dikalikan dengan 2 x), terdiri dari angka 0 dan 1. • Sistem Digital Adalah Sistem yang input dan outputnya merupakan himpunan-himpunan berhingga yang anggotanya berupa besaran diskret. • Dalam implementasinya besaran-besaran tersebut disandikan menggunakan variabel-variabel biner. 23
Bilangan Biner Menghitung secara biner: 24
Konversi Biner ke Desimal (1) • Contoh: Konversikan 1101101 ke desimal. 25
Konversi Biner ke Desimal (2) • Konversi bilangan fraksional • Contoh: Konversikan bilangan 0. 1011 ke desimal. 26
Konversi Desimal ke Biner (1) • Metode Penjumlahan Berbobot (…, 64, 32, 16, 8, 4, 2, 1 setara dengan …, 26, 25, 24, 23, 22, 21, 20) – Contoh: 9 = 8 + 1 atau 9 = 23 + 20 – Jadi 9 = 1 0 0 1 b • Metode Division-by-2 – merupakan metode yang sistematik – membagi dengan 2 secara berulang – contoh: Konversikan 12 d ke biner. 27
Konversi Desimal ke Biner (2) Metode Pembagian berulang 28
Operasi Aritmatika Biner (1) • Penjumlahan: – – 0 + 0 = 0 carry 0 0 + 1 = 1 carry 0 1 + 0 = 1 carry 0 1 + 1 = 0 carry 1 • Pengurangan: – – 0 - 0 = 0 1 - 1 = 0 1 - 0 = 1 0 - 1 = 1 borrow 1 29
Operasi Aritmatika Biner (2) • Perkalian Biner: – 0 x 0 = 0 – 0 x 1 = 0 – 1 x 0 = 0 – 1 x 1 = 1 • Pembagian Biner – Seperti pembagian dalam bilangan desimal (jarang digunakan). 30
Bilangan Biner Bertanda • Bit Tanda (sign bit): – bit paling kiri dalam bilangan biner bertanda – ‘ 0’ = positif, ‘ 1’ = negatif • Komplemen-1: – semua bit dikomplemenkan • Komplemen-2: – komplemen-1 + 1 31
OKTAL • Merupakan suatu sistem bilangan yang berbasiskan 8 (tiap bilangan dalam sistem tersebut dikalikan dengan 8 x), terdiri dari delapan angka yaitu 0, 1, 2, 3, 4, 5, 6, 7. • Contoh penulisannya 568, 33478 32
Bilangan Oktal (1) • Konversi Oktal ke Desimal 33
Bilangan Oktal (2) • Konversi Desimal Ke Oktal 34
Bilangan Oktal (3) • Konversi Oktal ke Biner octal digit 0 1 2 3 4 5 6 7 Binary 000 001 010 011 100 101 110 111 35
Bilangan Oktal (4) • Konversi Biner ke Oktal 36
Hexadecimal • Merupakan suatu sistem bilangan yang berbasiskan 16 (tiap bilangan dalam sistem tersebut dikalikan dengan 16 x), terdiri dari 10 angka yaitu 0, 1, 2, 3, 4, 5, 6, 7, 8, 9 dan 6 huruh yaitu A, B, C, D, E, F. • Contoh penulisannya 3 EC 16 , 1 B 16 , 23116, 37
Bilangan Heksadesimal (1) • Konversi Biner ke Heksa: 38
Bilangan Heksadesimal (2) • Konversi Heksa ke Biner 39
Bilangan Heksadesimal (3) • Konversi Heksa ke Desimal 40
Bilangan Heksadesimal (4) • Konversi Desimal ke Heksa 41
Binary Code Decimal • Merupakan format untuk merepresentasikan bilangan desimal (integer) dengan empat bit (satu nibble) untuk setiap angka penyusunnya • Contoh : bilangan desimal 0, 1, 2, 3, s. d. 9 = 0000, 0001, 0010, 0011, 0100, 0101, 0110, 0111, 1000 dan 1001 • Tidak ada bilangan desimal lain selain 0 -9 itu. 42
Kode-kode Bilangan (1) • BCD: – – – 0 0000 1 0001 2 0010 3 0011 4 0100 – – – 5 0101 6 0110 7 0111 8 1000 9 1001 43
Gray Code • Merupakan sistem bilangan yang memliki sistem mirip dengan biner hanya saja dalam susunan bilangan ini yang boleh berubah pada urutan selanjutnya hanya 1 angka. Misalnya 001 berikutnya 010 dan selanjutnya Contoh urutan graycode 3 bit: • 000, 001, 010, 110, 101, 111 (lihat perubahannya, hanya 1 bit yang berubah setiap kalinya) 44
Mengubah Gray Code ke desimal • Untuk bilangan gray code tidak memiliki aturan cara konversi, yang perlu diingat adalah kelanjutan dari bilangan yang satu ke bilangan berikutnya hanya boleh berubah 1 angka. 45
Kode-kode Bilangan (2) • Gray 46
Excess-3 Code • Merupakan sistem bilangan yang secara sederhana dapat diartikan sebagai bilangan biner yang memiliki lebih tiga angka dari bilangan biner biasa. Contohnya 0 = 011, 1 = 100, 2 = 101 dan seterusnya. 47
Mengubah bilangan Excess-3 ke desimal • Pengubahan bilangan ini sama dengan pengubahan bilangan biner ke desimal hanya saja hasil bilangan desimal yang nantinya didapa harus di kurangi 3 karena sistem bilangan ini memiliki range 3 angka untuk setiap urutan bilangan. • Contohnya: 1000 = (1. 23 + 0. 22 + 0. 1) - 3 = (8) - 3 = 5 Note: • Untuk mengubah sistem bilangan yang satu ke yang lainnya dapt dilakukan dengan cara nenkonversikan bilangan tersebut ke bentuk desimal, agar proses lebih mudah 48
Kode-kode Bilangan (3) • ASCII 49
Tugas 1. Nyatakanlah bilangan-bilangan desimal berikut dalam sistem bilangan: Biner, Oktal dan Heksadesimal : a. 14 c. 92 b. 65 d. 187 2. Nyatakanlah bilangan desimal pada soal no. 1 dalam kode-kode BCD 8421, 2421, 5421, Gray, dan Excess 3 : 3. Hitung hasil operasi aritmatika pada bilangan biner berikut : a) 1010 + 1101 b) 1101 – 0010 c) 11011 + 01110 d) 11010 - 10010 4. Tentukanlah Komplemen 1 dan Komplemen 2 dari bilangan desimal berikut : a. 27 b. 36 c. 71 d. 90 50
Referensi 1. Floyd, L, Thomas, Digital Fundamental, Merril, 1994. 2. Hill, J, Frederick, Digital System, John Wiley and Sons, 1987. 3. Nashelsky, Louis, Introduction to Digital Computer Technology, John Wiley and Sons, 1987. 4. Barte, Thomas C, Digital Computer Fundamental, Mc Graw Hill, 1985. 5. Tocci, Ronald J. , Digital System Principles and Applications, Prentice Hall International, Inc. , 1995. Floyd, L. , Thomas, Digital Fundamental 51
