Exemple de schémas de principe ALTHERMA Source : Marketing Oct. 2007 DAIKIN

Exemple de schémas de principe ALTHERMA Source : Marketing Oct. 2007 DAIKIN

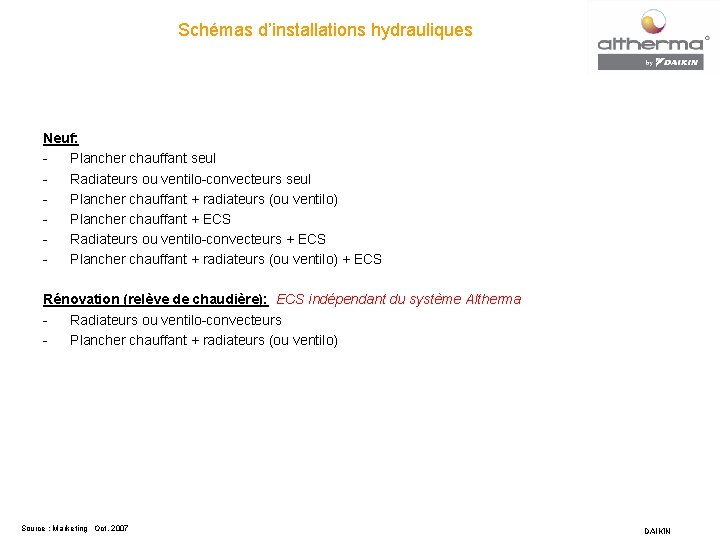

Schémas d’installations hydrauliques Neuf: Plancher chauffant seul Radiateurs ou ventilo-convecteurs seul Plancher chauffant +

Schémas d’installations hydrauliques Neuf: Plancher chauffant seul Radiateurs ou ventilo-convecteurs seul Plancher chauffant + radiateurs (ou ventilo) Plancher chauffant + ECS Radiateurs ou ventilo-convecteurs + ECS Plancher chauffant + radiateurs (ou ventilo) + ECS Rénovation (relève de chaudière): ECS indépendant du système Altherma Radiateurs ou ventilo-convecteurs Plancher chauffant + radiateurs (ou ventilo) Source : Marketing Oct. 2007 DAIKIN

LEGENDE R T ө 1 : chaudière (non fournie) 2 : Module hydraulique 3

LEGENDE R T ө 1 : chaudière (non fournie) 2 : Module hydraulique 3 : Groupe extérieur 4 : Vanne d’arrêt (non fournie) 5 : Vanne de réglage (non fournie) 6 : Bouteille casse pression (non fournie) 7 : Circulateur (non fourni) 8 : Vase d’expansion (non fournie / présent sur l’existant) 9 : Vanne de vidange (non fournie) 10 : Purgeur automatique (non fourni) 11 : Vanne 3 voies motorisée (non fournie) 12 : Thermostat d’ambiance (non fourni) 13 : Vanne de décharge (non fournie) 14 : Vanne thermostatique (non fournie) 15 : Ballon ECS 16 : Thermostat (protection pour T°C supérieur à 55°C avec M/A sur Altherma) Source : Marketing Oct. 2007 DAIKIN

Plancher chauffant seul NEUF 3 2 Ambiance 12 - Vérification du volume d’eau totale

Plancher chauffant seul NEUF 3 2 Ambiance 12 - Vérification du volume d’eau totale de l’installation (pour le ballon tampon) - Vérification des pertes de charge totale de l’installation (pour le circulateur) Source : Marketing Oct. 2007 DAIKIN

Radiateurs ou ventilo-convecteurs seuls NEUF 12 3 14 2 5 13 R T T

Radiateurs ou ventilo-convecteurs seuls NEUF 12 3 14 2 5 13 R T T Ambiance - Vérification du volume d’eau totale de l’installation (pour le ballon tampon) - Vérification des pertes de charge totale de l’installation (pour le circulateur) Source : Marketing Oct. 2007 DAIKIN

Plancher chauffant + radiateurs (ou ventilo) NEUF Ambiance 12 3 Primaire Secondaire 10 7

Plancher chauffant + radiateurs (ou ventilo) NEUF Ambiance 12 3 Primaire Secondaire 10 7 11 2 4 14 T 6 13 T 9 Source : Marketing Oct. 2007 DAIKIN

Plancher chauffant + ECS NEUF 3 2 11 12 15 AMBIANCE 4 - Vérification

Plancher chauffant + ECS NEUF 3 2 11 12 15 AMBIANCE 4 - Vérification du volume d’eau totale de l’installation (pour le ballon tampon) - Vérification des pertes de charge totale de l’installation (pour le circulateur) Source : Marketing Oct. 2007 DAIKIN

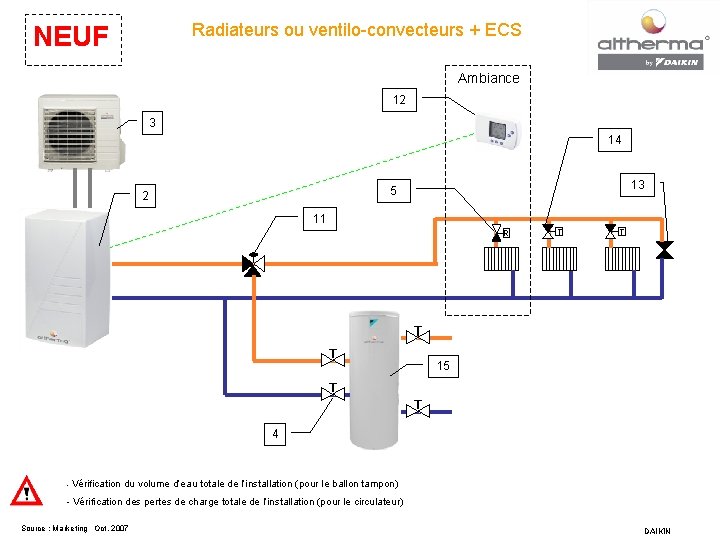

Radiateurs ou ventilo-convecteurs + ECS NEUF Ambiance 12 3 14 13 5 2 11

Radiateurs ou ventilo-convecteurs + ECS NEUF Ambiance 12 3 14 13 5 2 11 R T T 15 4 - Vérification du volume d’eau totale de l’installation (pour le ballon tampon) - Vérification des pertes de charge totale de l’installation (pour le circulateur) Source : Marketing Oct. 2007 DAIKIN

Plancher chauffant + radiateurs (ou ventilo) + ECS NEUF Primaire Secondaire Ambiance 12 3

Plancher chauffant + radiateurs (ou ventilo) + ECS NEUF Primaire Secondaire Ambiance 12 3 7 10 11 2 4 14 T 13 T 6 15 9 - Vérification du volume d’eau totale de l’installation (pour le ballon tampon) - Vérification des pertes de charge totale de l’installation (pour le circulateur) Source : Marketing Oct. 2007 - Température de sortie d’eau constante DAIKIN

RENO Relève de chaudière + Radiateurs ou ventiloconvecteurs seul - Vérification du volume d’eau

RENO Relève de chaudière + Radiateurs ou ventiloconvecteurs seul - Vérification du volume d’eau totale de l’installation (pour le ballon tampon) - Température de sortie d’eau constante 3 2 14 7 ө T T Contact externe 16 1 Source : Marketing Oct. 2007 8 DAIKIN

RENO Relève de chaudière + Plancher chauffant + Radiateurs ou ventilo-convecteurs 3 Primaire 12

RENO Relève de chaudière + Plancher chauffant + Radiateurs ou ventilo-convecteurs 3 Primaire 12 Secondaire 10 Ambiance 11 2 4 ө 14 4 Contact externe 7 T T 16 6 - Vérification du volume d’eau totale de l’installation (pour le ballon tampon) - Vérification des pertes de charge totale de l’installation (pour le circulateur) 1 Source : Marketing Oct. 2007 8 9 - Température de sortie d’eau constante DAIKIN

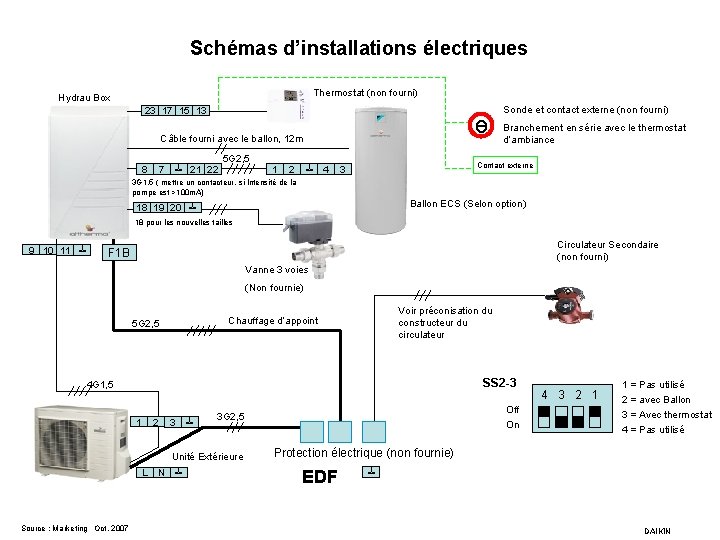

Schémas d’installations électriques Thermostat (non fourni) Hydrau Box 23 17 15 13 ө Câble

Schémas d’installations électriques Thermostat (non fourni) Hydrau Box 23 17 15 13 ө Câble fourni avec le ballon, 12 m 8 7 ╧ 21 22 5 G 2, 5 1 2 ╧ 4 Sonde et contact externe (non fourni) Branchement en série avec le thermostat d’ambiance Contact externe 3 3 G 1, 5 ( mettre un contacteur, si Intensité de la pompe est >100 m. A) Ballon ECS (Selon option) 18 19 20 ╧ 18 pour les nouvelles tailles 9 10 11 ╧ Circulateur Secondaire (non fourni) F 1 B Vanne 3 voies (Non fournie) Voir préconisation du constructeur du circulateur Chauffage d’appoint 5 G 2, 5 SS 2 -3 4 G 1, 5 1 2 3 ╧ Unité Extérieure L Source : Marketing Oct. 2007 N ╧ Off 3 G 2, 5 On 4 3 2 1 1 = Pas utilisé 2 = avec Ballon 3 = Avec thermostat 4 = Pas utilisé Protection électrique (non fournie) EDF ╧ DAIKIN
