Eletromagnetismo Atuao conjunta de fenmenos eltricos e magnticos

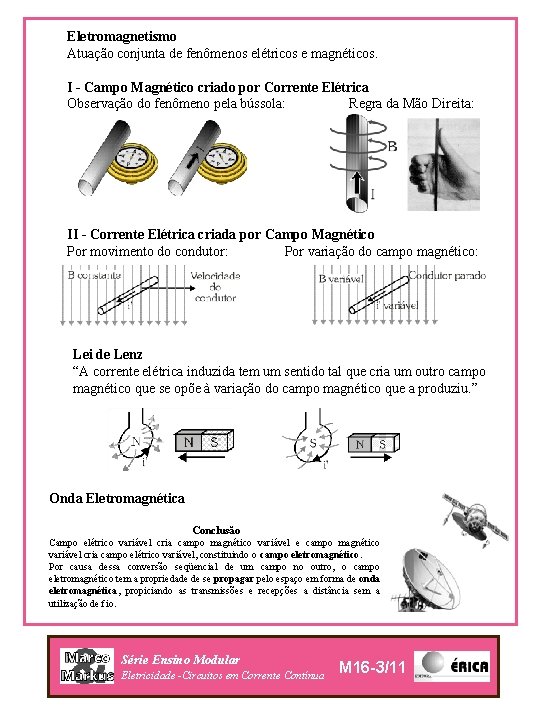

Eletromagnetismo Atuação conjunta de fenômenos elétricos e magnéticos. I - Campo Magnético criado por Corrente Elétrica Observação do fenômeno pela bússola: Regra da Mão Direita: II - Corrente Elétrica criada por Campo Magnético Por movimento do condutor: Por variação do campo magnético: Lei de Lenz “A corrente elétrica induzida tem um sentido tal que cria um outro campo magnético que se opõe à variação do campo magnético que a produziu. ” Onda Eletromagnética Conclusão Campo elétrico variável cria campo magnético variável e campo magnético variável cria campo elétrico variável, constituindo o campo eletromagnético. Por causa dessa conversão seqüencial de um campo no outro, o campo eletromagnético tem a propriedade de se propagar pelo espaço em forma de onda eletromagnética, propiciando as transmissões e recepções a distância sem a utilização de fio. Série Ensino Modular Eletricidade -Circuitos em Corrente Contínua M 16 -3/11

16. 2 Indutor e Conceito de Indutância Indutor ou Bobina Aspecto e símbolos: Concentração de fluxo magnético: Polaridade Magnética do Indutor Indutância: capacidade de armazenar energia magnética. Símbolo Energização do Indutor: Unidade de Medida henry [H] L Formas de onda: Reatância Indutiva XL [W] oposição às variações de corrente. 1 - Indutor desenergizado fonte “enxerga” um circuito aberto XL = i. L = 0 2 - Indutor energizado fonte “enxerga” um curto-circuito XL = 0 i. L = I Série Ensino Modular Eletricidade -Circuitos em Corrente Contínua M 16 -4/11

16. 3 Indutores Fixos e Variáveis Especificações principais: Indutância, Tolerância, Resistência Ôhmica Indutores Comerciais Radial Toroidal Encapsulado Blindado Característica Magnética do Núcleo: permeabilidade magnética - [T. m/A] No vácuo: o = 4 x 10 -7 T. m/A Projeto de um Indutor Ficha de Exercícios 16. 1 Série Ensino Modular Eletricidade -Circuitos em Corrente Contínua M 16 -5/11

16. 4 Associação de Indutores Associação Série • n indutores igual a L: Leq = n. L Associação Paralela • n indutores igual a L: • 2 indutores em paralelo: Associação Mista Indutores ligados em série e em paralelo. Indutância Mútua k = coeficiente de acoplamento 0 k 1 Havendo indutância mútua numa associação série de indutores, a indutância equivalente depende da polaridade dos indutores. Indutores com mesma polaridade: Indutores com polaridades diferentes: Ficha de Exercícios 16. 2 Série Ensino Modular Eletricidade -Circuitos em Corrente Contínua M 16 -6/11

16. 5 Circuito RL de Temporização Constante de Tempo Energização do Indutor Ficha de Exercícios 16. 3 Série Ensino Modular Eletricidade -Circuitos em Corrente Contínua M 16 -7/11

Desenergização do Indutor energizado: Abertura da chave: Ficha de Exercícios 16. 4 Perigo! A abertura da chave num circuito com indutor energizado pode gerar uma tensão induzida e’ muito alta, suficiente para produzir um arcovoltaico! Série Ensino Modular Eletricidade -Circuitos em Corrente Contínua M 16 -8/11

16. 6 Relé Eletromecânico Símbolos O contato atua com a energização da bobina. Vantagem Acionar em circuito elétrico de potência por meio de outro circuito de menor potência, ambos isolados eletricamente, mas acoplados magneticamente. Série Ensino Modular Eletricidade -Circuitos em Corrente Contínua M 16 -9/11

Relés Comerciais Condições de Acionamento Normal Subtensão Sobretensão Alguns Tipos de Relés Relé Reed Relé com Retardo na Energização Relé Miniatura Relé de Sobretensão Série Ensino Modular Eletricidade -Circuitos em Corrente Contínua Relé Sensível Relé de Circuito Impresso M 16 -10/11

Aplicação I - Temporizador para Acionamento de Cargas de Potência Circuito de temporização sem alimentação (S 1 aberta): Circuito de temporização alimentado (S 1 fechada): Aplicações II - Detector de Presença Ficha de Exercícios 16. 5 Série Ensino Modular Eletricidade -Circuitos em Corrente Contínua M 16 -11/11
