MAGNETISMO MS ATRAO DE CERTOS MATERIAIS FERRO MAGNETISMO
- Slides: 63
MAGNETISMO ÍMÃS: ATRAÇÃO DE CERTOS MATERIAIS (FERRO)
MAGNETISMO PROPRIEDADES: I) ATRAÇÃO E REPULSÃO
MAGNETISMO PROPRIEDADES: II) INSEPARABILIDADE DOS PÓLOS DE UM ÍMÃ

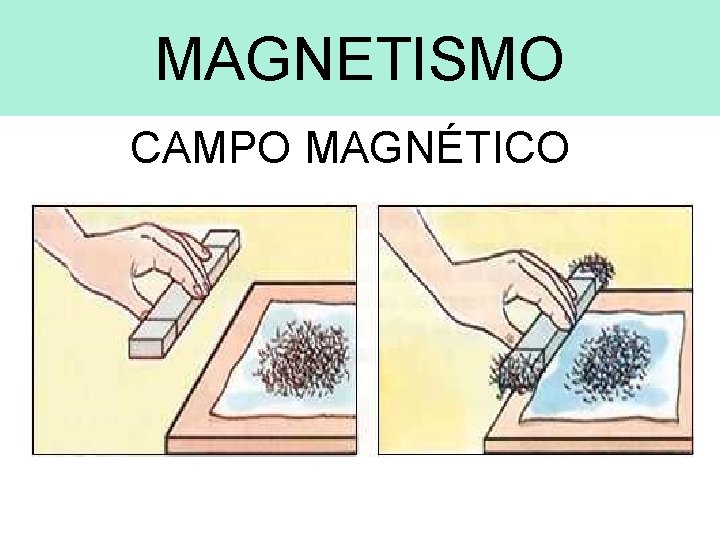

MAGNETISMO CAMPO MAGNÉTICO
MAGNETISMO CAMPO MAGNÉTICO
MAGNETISMO CAMPO MAGNÉTICO
MAGNETISMO IMANTAÇÃO

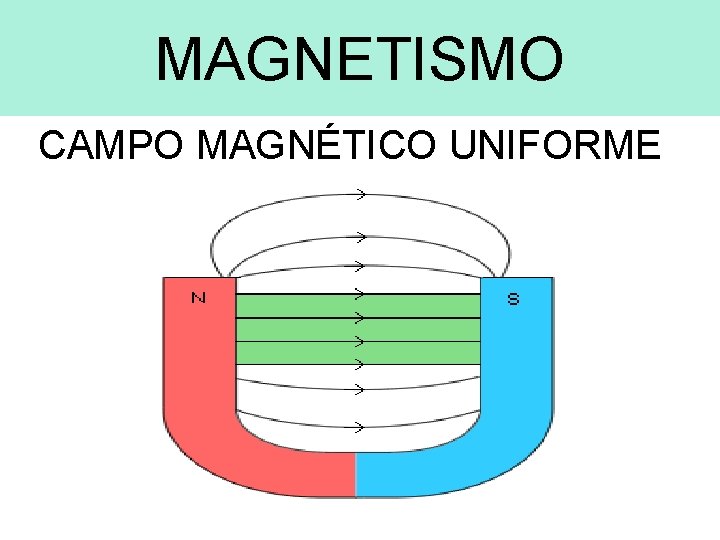

MAGNETISMO CAMPO MAGNÉTICO UNIFORME
MAGNETISMO SITUAÇÃO PARTICULAR
ELETROMAGNETISMO FONTE DE CAMPO MAGNÉTICO (EXPERIÊNCIA DE OERSTED)
Lei de Biot-Savart: Um elemento de comprimento de um condutor percorrido por corrente elétrica de intensidade i origina em um ponto P, a uma distância r do elemento , um vetor indução magnética elementar perpendicular ao plano definido por P e , com sentido dado pela regra da mão direita e com intensidade dada por:
Aplicando a Lei de Biot-Savart para determinar a intensidade do campo magnético no centro O de uma espira circular de raio R percorrida por uma corrente elétrica de intensidade i, temos: Como a espira é circular, o ângulo entre R e vale 90 o. Portanto:
ELETROMAGNETISMO LEI DE BIOT-SAVART
LEI DE AMPÈRE: A soma de todos os produtos do comprimento de cada segmento pela intensidade da componente B paralela a esse segmento, será igual ao produto da permeabilidade magnética do meio pela intensidade da corrente total que atravessa a superfície delimitada pelo percurso fechado.
(Lei de Ampère)
ELETROMAGNETISMO LEI DE AMPÈRE

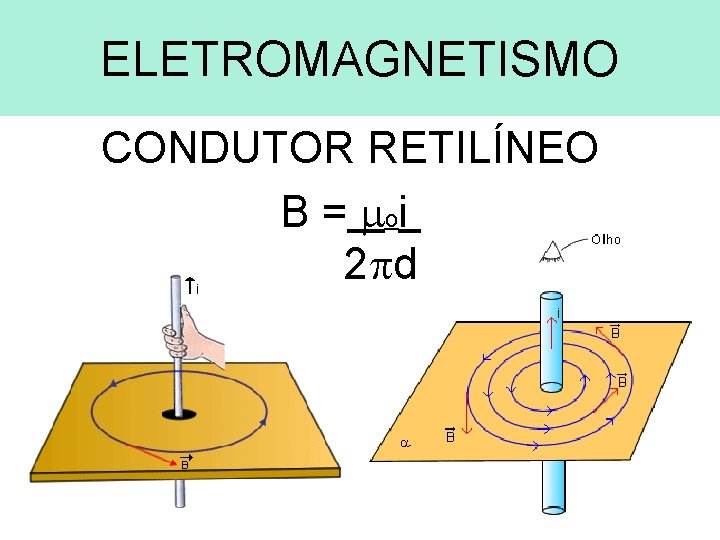

ELETROMAGNETISMO CONDUTOR RETILÍNEO B = oi 2 d
ELETROMAGNETISMO CONDUTOR RETILÍNEO
ELETROMAGNETISMO ESPIRA CIRCULAR B = oi 2 R
ELETROMAGNETISMO ESPIRA CIRCULAR
ELETROMAGNETISMO ESPIRA CIRCULAR
ELETROMAGNETISMO BOBINA CHATA B = N oi 2 R
ELETROMAGNETISMO SOLENÓIDE (BOBINA LONGA) B = N oi L
ELETROMAGNETISMO ELETROÍMÃ
ELETROMAGNETISMO ELETROÍMÃ
ELETROMAGNETISMO DISJUNTORES
ELETROMAGNETISMO CAMPO MAGNÉTICO DA TERRA
ELETROMAGNETISMO AURORAS POLARES
ELETROMAGNETISMO FORÇA MAGNÉTICA
ELETROMAGNETISMO FORÇA MAGNÉTICA IMPORTANTE: Trabalho da Força Magnética Pelo fato de a força magnética ser perpendicular à velocidade, ela nunca realiza trabalho. A força magnética pode alterar apenas a direção do vetor velocidade mas não o seu módulo.
ELETROMAGNETISMO FORÇA MAGNÉTICA
ELETROMAGNETISMO FORÇA MAGNÉTICA
ELETROMAGNETISMO FORÇA MAGNÉTICA
ELETROMAGNETISMO FORÇA MAGNÉTICA SOBRE CORRENTES ELÉTRICAS
ELETROMAGNETISMO FORÇA MAGNÉTICA SOBRE CORRENTES ELÉTRICAS
ELETROMAGNETISMO ESPIRA EM CAMPO UNIFORME
ELETROMAGNETISMO ESPIRA EM CAMPO UNIFORME

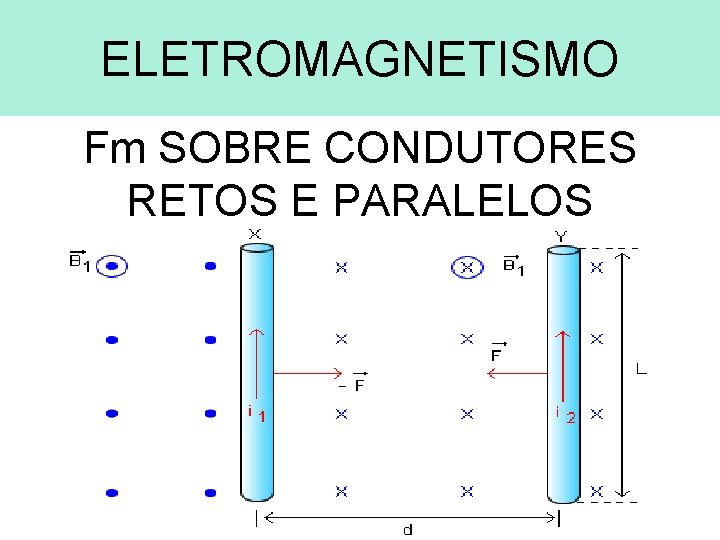

ELETROMAGNETISMO Fm SOBRE CONDUTORES RETOS E PARALELOS
ELETROMAGNETISMO Fm SOBRE CONDUTORES RETOS E PARALELOS
ELETROMAGNETISMO GALVANÔMETRO
ELETROMAGNETISMO VÁLVULA MAGNÉTICA
ELETROMAGNETISMO BICOS INJETORES DE COMBUSTÍVEL
ELETROMAGNETISMO AUTO-FALANTE
ELETROMAGNETISMO AUTO-FALANTE
ELETROMAGNETISMO AUTO-FALANTE
ELETROMAGNETISMO TUBO DE TV
ELETROMAGNETISMO MOTORES ELÉTRICOS
ELETROMAGNETISMO HISTERESE MAGNÉTICA
ELETROMAGNETISMO GERADORES ELETROMAGN.
ELETROMAGNETISMO CORRENTES DE FOUCAULT
ELETROMAGNETISMO CORRENTES DE FOUCAULT
ELETROMAGNETISMO TRANSFORMADORES
ELETROMAGNETISMO TRANSFORMADORES
ELETROMAGNETISMO CURIOSIDADE
Resumo O termo magnetismo resultou do nome Magnésia, região da Ásia Menor (Turquia), devido a um minério chamado magnetita (ímã natural) com a propriedade de atrair objetos ferrosos à distân-cia (sem contato físico).
Propriedades Magnéticas A Magnetita é um mineral magnético formado pelos óxidos de ferro II e III cuja fórmula química é Fe 3 O 4. A magnetita apresenta na sua composição, aproximadamente, 69% de Fe. O e 31% de Fe 2 O 3 ou 26, 7% de ferro e 72, 4% de oxigênio. O mineral apresenta forma cristalina isométrica, geralmente na forma octaédrica. É um material quebradiço, fortemente magnético, de cor preta, de brilho metálico, com densidade de 5, 18 g/cm 3. A magnetita é a pedra-ímã mais magnética de todos os minerais da Terra, e a existência desta propriedade foi utilizada para a fabricação de bússolas. 1. Polaridade 2. Atratibilidade 3. Inseparabilidade
Campo Magnético dos Ímãs Pólo Norte Linhas de Saída Pólo Sul Linhas de Entrada Campo Magnético é a região do espaço em torno de um condutor percorrido por corrente elétrica ou em torno de um ímã. Para cada ponto do campo magnético, existe um vetor B, denominado vetor campo magnético. No SI, a unidade do vetor B é o Tesla (T)
Magnetismo Terrestre Pólo magnético norte (2001) 81° 18′ N 110° 48′ W (2004) 82° 18′ N 113° 24′ W Pólo magnético sul (1998) 64° 36′ S 138° 30′ E (2004) 63° 30′ S 138° 0′ E
Fenômenos Magnéticos A aurora, que deve seu nome à deusa romana do amanhecer, ocorre quando velozes fluxos de prótons e elétrons vindos do Sol são guiados pelo campo magnético da Terra e se chocam com os átomos e moléculas atmosféricos. Suas diversas formas, cores e estruturas têm fascinado durante séculos o ser humano. O fenômeno é mais visível normalmente de setembro a outubro e de março a abril. Conhecida como "boreal" no norte e "austral" no sul, a aurora não é um fenômeno exclusivo da Terra. Outros planetas, como Marte e Saturno, são iluminados também pelo seu brilho. Aurora Boreal – Pólo Norte Aurora Austral – Pólo Sul
Fenômenos Magnéticos
Fontes do Campo Magnético Carga em Repouso Campo Elétrico Carga em Movimento Campo Elétrico e Campo Magnético 1. Fio Retilíneo e Longo Módulo Direção e Sentido Regra da Mão Direita
Fontes do Campo Magnético 2. Espira Circular Módulo Direção e Sentido Regra da Mão Direita 3. Bobina Chata Módulo Direção e Sentido Regra da Mão Direita
Fontes do Campo Magnético 4. Solenóide Módulo Direção e Sentido Regra da Mão Direita
