Druhy čar Škola: Základní škola Trávníky Otrokovice, příspěvková organizace Číslo projektu: CZ. 1. 07/1. 4. 00/21. 2637 Název výukového materiálu: Druhy čar Autor: Mgr. Zuzana Pokorná Vytvořeno: 5. října 2011 Ročník: 6. Vzdělávací oblast: Matematika a její aplikace Vzdělávací obor: Matematika a její aplikace Tematický okruh: Geometrie v rovině a prostoru Téma: Rýsování Pomůcky: PC, dataprojektor, rýsovací potřeby Anotace: Prezentace se zaměřuje na technické kreslení a druhy čar používané v geometrii na ZŠ Tato práce je šířena pod licencí CC BY-SA 3. 0. Odkazy a citace jsou platné k datu vytvoření této práce.

Druhy čar dle tloušťky • Slabá – pomocné čáry, konstrukce – 2, 5 mm • Silná – vytažení, zvýraznění – 0, 5 mm • Tlustá – téměř nevyužíváme

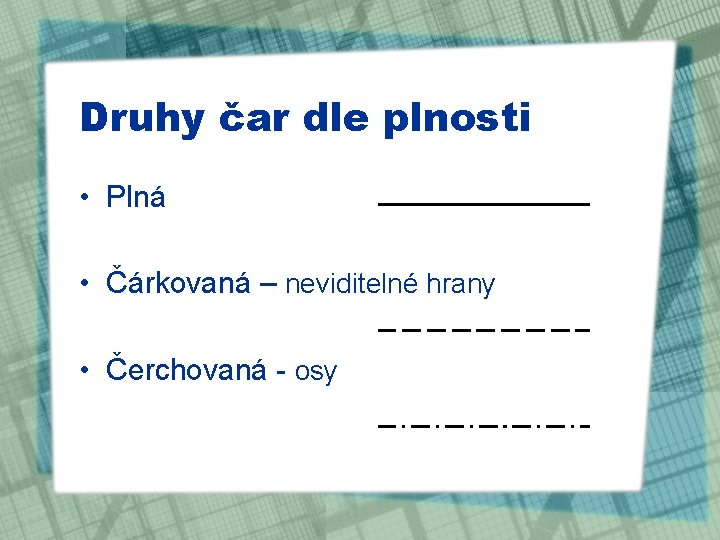

Druhy čar dle plnosti • Plná • Čárkovaná – neviditelné hrany • Čerchovaná - osy

Čárkovaná čára • Čára – 3 mm • Mezera – 1 mm

Čerchovaná čára • Velká čára – 5 mm • Malá čára – 1 mm • Mezera – 1 mm

Narýsuj: • • 3 x čáru plnou slabou 3 x čáru plnou silnou 3 x čáru čárkovanou 3 x čáru čerchovanou • Nezapomeň dodržovat pravidla o rozměrech!!!
