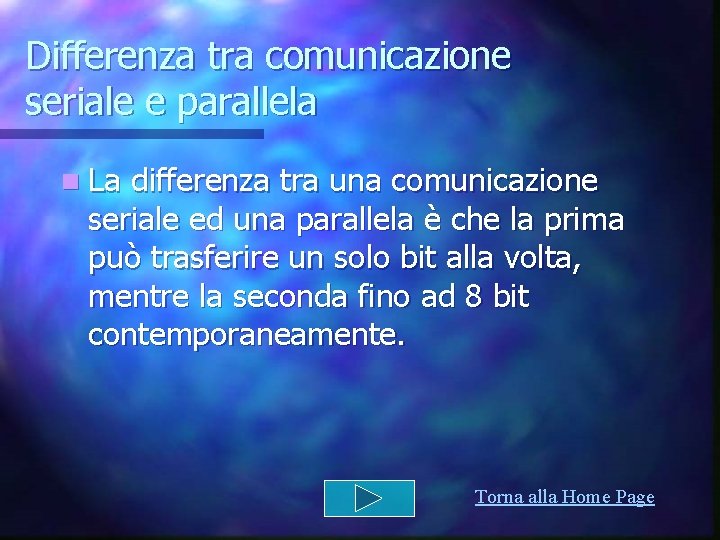

Differenza tra comunicazione seriale e parallela n La differenza tra una comunicazione seriale ed una parallela è che la prima può trasferire un solo bit alla volta, mentre la seconda fino ad 8 bit contemporaneamente. Torna alla Home Page

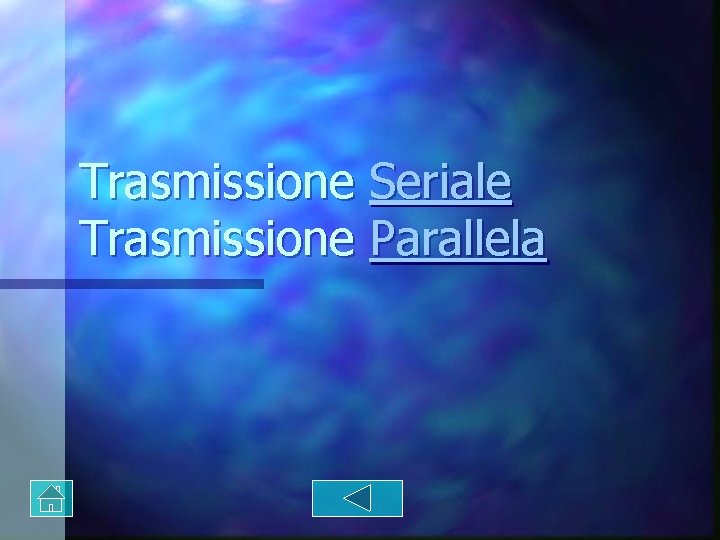

Trasmissione Seriale Trasmissione Parallela

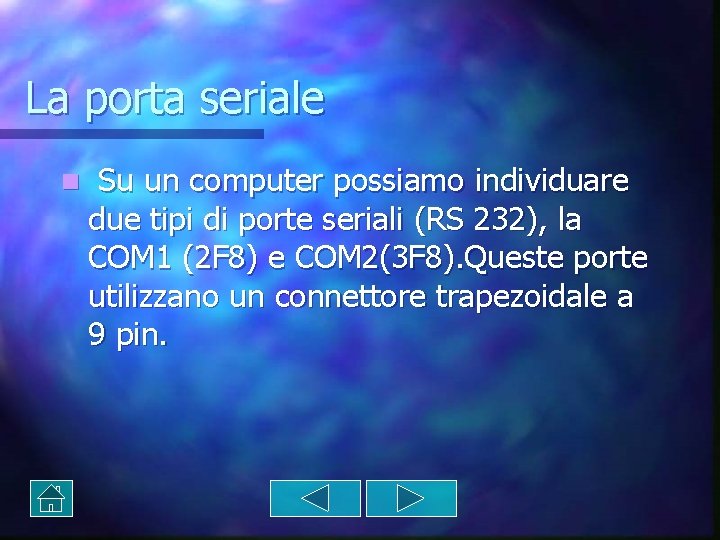

La porta seriale n Su un computer possiamo individuare due tipi di porte seriali (RS 232), la COM 1 (2 F 8) e COM 2(3 F 8). Queste porte utilizzano un connettore trapezoidale a 9 pin.

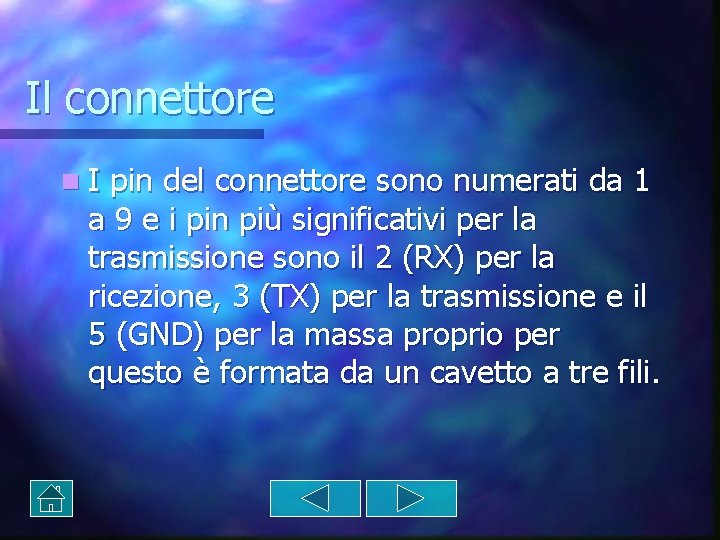

Il connettore n. I pin del connettore sono numerati da 1 a 9 e i pin più significativi per la trasmissione sono il 2 (RX) per la ricezione, 3 (TX) per la trasmissione e il 5 (GND) per la massa proprio per questo è formata da un cavetto a tre fili.

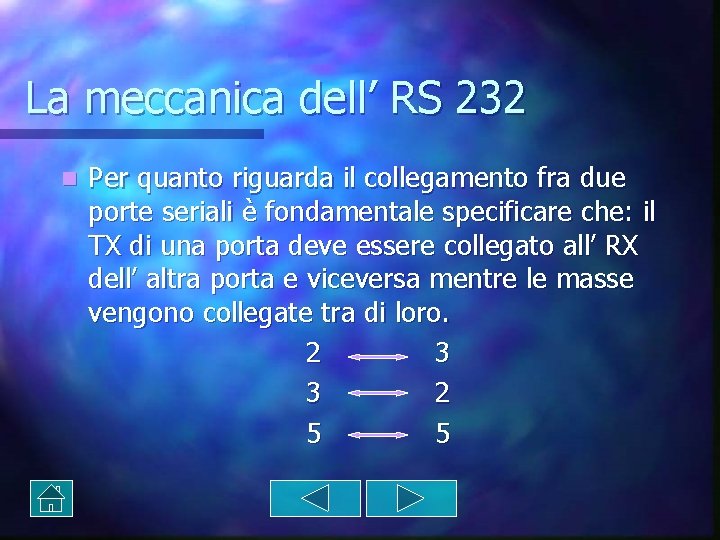

La meccanica dell’ RS 232 n Per quanto riguarda il collegamento fra due porte seriali è fondamentale specificare che: il TX di una porta deve essere collegato all’ RX dell’ altra porta e viceversa mentre le masse vengono collegate tra di loro. 2 3 3 2 5 5

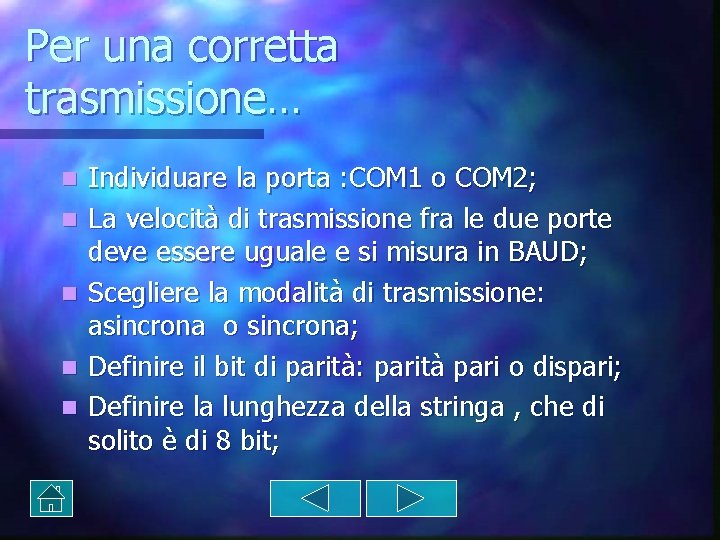

Per una corretta trasmissione… n n n Individuare la porta : COM 1 o COM 2; La velocità di trasmissione fra le due porte deve essere uguale e si misura in BAUD; Scegliere la modalità di trasmissione: asincrona o sincrona; Definire il bit di parità: parità pari o dispari; Definire la lunghezza della stringa , che di solito è di 8 bit;

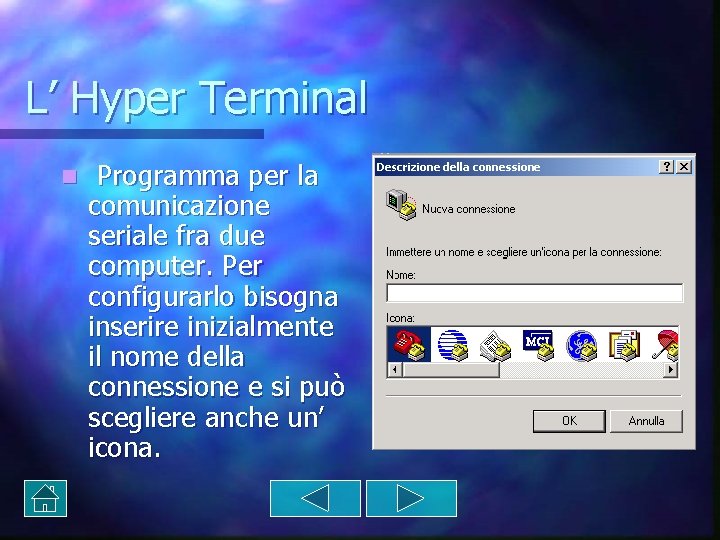

L’ Hyper Terminal n Programma per la comunicazione seriale fra due computer. Per configurarlo bisogna inserire inizialmente il nome della connessione e si può scegliere anche un’ icona.

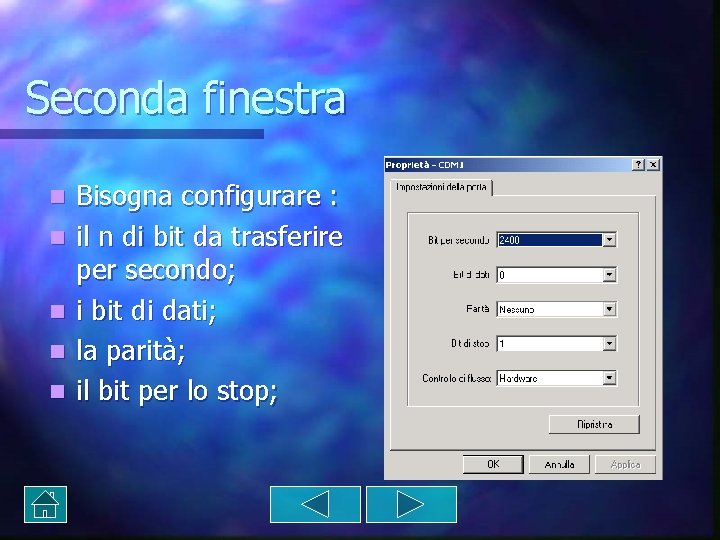

Seconda finestra n n n Bisogna configurare : il n di bit da trasferire per secondo; i bit di dati; la parità; il bit per lo stop;

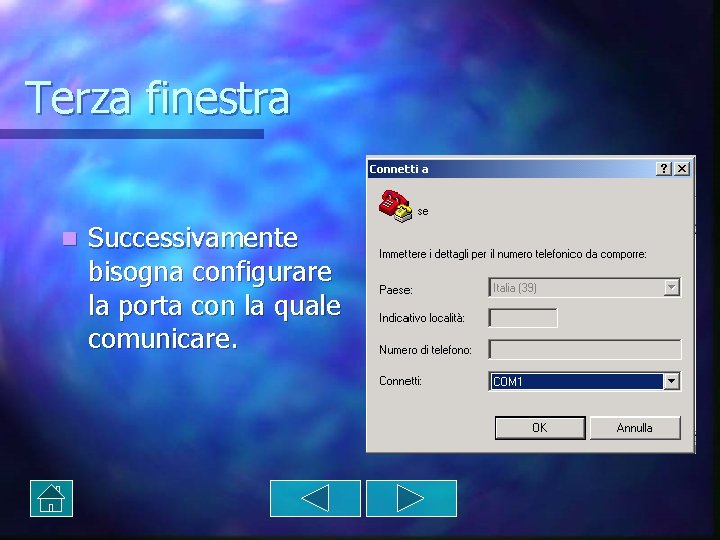

Terza finestra n Successivamente bisogna configurare la porta con la quale comunicare.

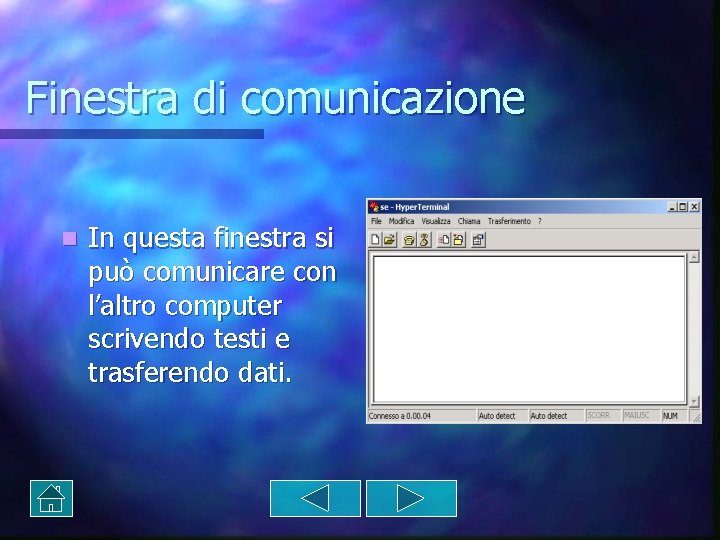

Finestra di comunicazione n In questa finestra si può comunicare con l’altro computer scrivendo testi e trasferendo dati.

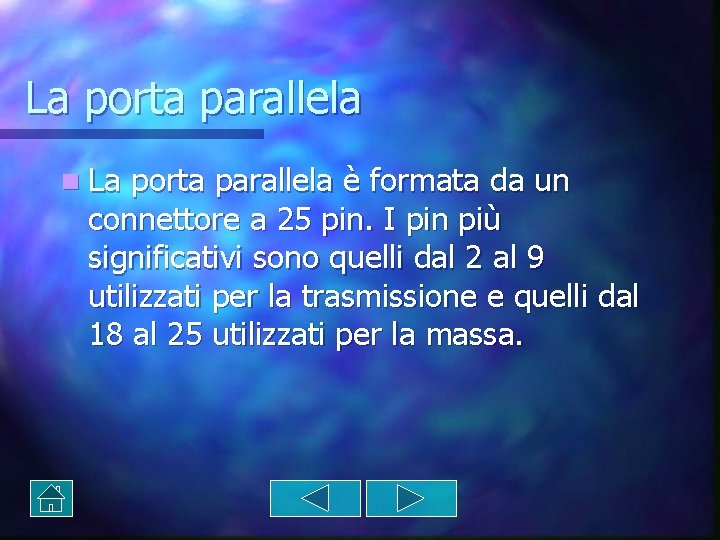

La porta parallela n La porta parallela è formata da un connettore a 25 pin. I pin più significativi sono quelli dal 2 al 9 utilizzati per la trasmissione e quelli dal 18 al 25 utilizzati per la massa.

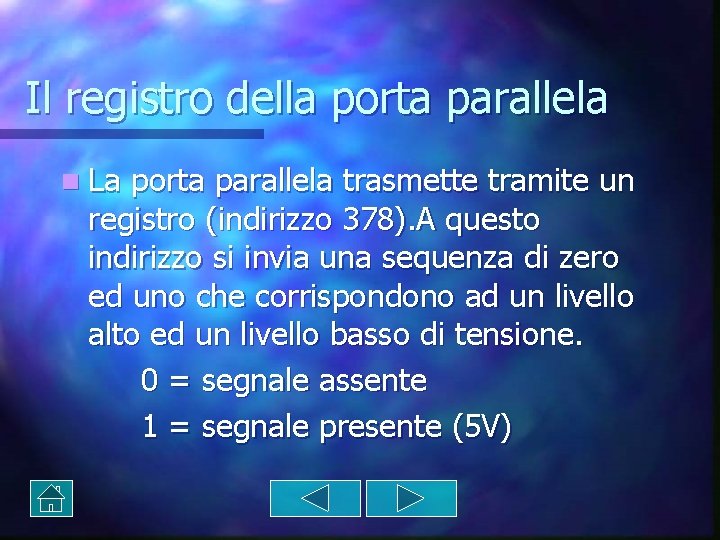

Il registro della porta parallela n La porta parallela trasmette tramite un registro (indirizzo 378). A questo indirizzo si invia una sequenza di zero ed uno che corrispondono ad un livello alto ed un livello basso di tensione. 0 = segnale assente 1 = segnale presente (5 V)

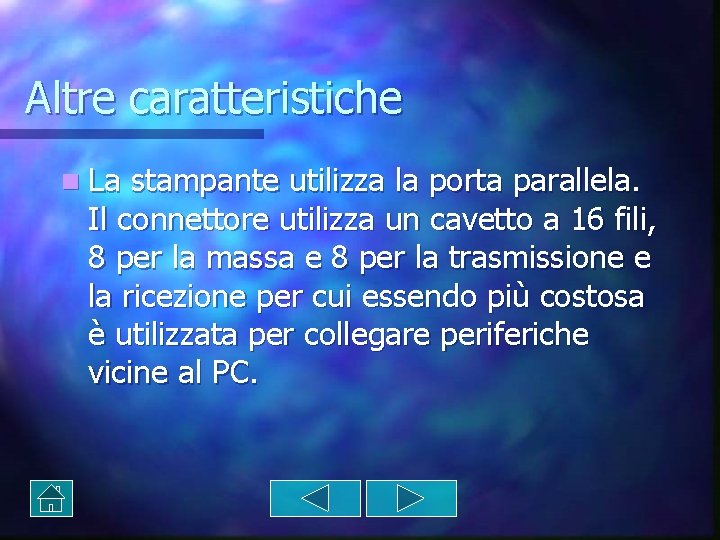

Altre caratteristiche n La stampante utilizza la porta parallela. Il connettore utilizza un cavetto a 16 fili, 8 per la massa e 8 per la trasmissione e la ricezione per cui essendo più costosa è utilizzata per collegare periferiche vicine al PC.
