Desain sistem Pertemuan ke12 Novita Sakundarini Jurusan Teknik
- Slides: 18
Desain sistem Pertemuan ke-12 Novita Sakundarini Jurusan Teknik Industri UPNVY
Tujuan Perkuliahan ¢ Mampu membuat desain SI sederhana
Isi Perkuliahan Analisis sistem ¢ Pemodelan sistem dengan DFD, block chart, event list ¢
Pemodelan Transaksi ¢ ¢ ¢ ¢ ¢ Data Flow Diagram Event List Data Dictionary Block Chart Process Specification Context Diagram Unified Modeling Language Business Process Modeling (BPM) Workflow Dan lain-lain
Data Flow Diagram ¢ DFD adalah model logika data atau proses yang dibuat untuk menggambarkan darimana asal data dan kemana tujuan data yang keluar dari sistem, dimana data disimpan, proses apa yang menghasilkan data tersebut dan interaksi antara data yang tersimpan dan proses yang dikenakan pada data tersebut
Simbol DFD l Entity luar, adalah tujuan dari aliran data dari atau ke sistem. Entity luar merupakan lingkungan luar sistem A Agen 2 K Konsumen Model Gane/Sarson A Agen Model. Yourdon/De Marco
¢ Aliran Data, menggambarkan aliran data dari suatu proses ke proses yang lain. Model Gane/Sarson Model Yourdon/De Marco
¢ Proses, mentransformasikan data secara umum. Pengenal Kata kerja dan deskripsi dari fungsi Kegunaan Fisik Model Gane/Sarson Model Yourdon/De Marco
¢ Berkas atau tempat penyimpanan, merupakan komponen yang berfungsi untuk menyimpan data atau file. Model Gane/Sarson Model Yourdon/De Marco
Context Diagram ¢ Diagram konteks adalah sebuah diagram yang menggambarkan hubungan antara entiti luar, masukan dan keluaran sistem. Diagram ini direpresentasikan dengan lingkaran tunggal yang mewakili keseluruhan sistem. Konsumen Sales order Deposit dokumen Bank Purchase order Pembelian Dan Penjualan Supplier Shipment information Sales data Manajemen
Event List (EL) ¢ Daftar kejadian digambarkan dalam bentuk kalimat sederhana berfungsi memodelkan kejadian yang terjadi dalam lingkungan sehari-hari dan membutuhkan tanggapan dan respon dari sistem. Misalnya konsumen membatalkan pesanan, konsumen memesan barang dsb.
Cara pendeskripsian EL ¢ ¢ ¢ Pelaku adalah entiti luar, bukan oleh sistem. Contoh: Konsumen memesan Menguji setiap entiti luar dan mencoba mengevaluasi setiap entiti luar yang terjadi pada sistem Kejadian yang dimodelkan bukan hanya interaksi normal antara sistem dengan entiti luar, harus ada kebutuhan sistem untuk menangani kejadian yang gagal Setiap aliran keluaran sebaiknya merupakan respon dari kejadian Tidak ada orientasi waktu kejadian Setiap kejadian sebaiknya menghasilkan keluaran langsung
Contoh Event List pada DFD D 1 Konsumen Order Inventory Data barang Penjualan Barang Data Penjualan D 2 Penjualan
Data Dictionary ¢ Kamus data adalah kumpulan elemen 2 atau simbol 2 yang digunakan untuk membantu pengidentifikasian setiap field atau file di dalam sistem.

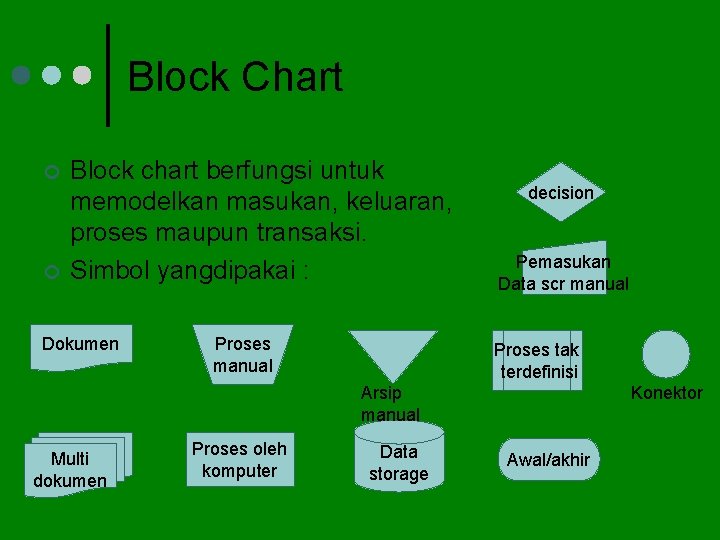

Block Chart ¢ ¢ Block chart berfungsi untuk memodelkan masukan, keluaran, proses maupun transaksi. Simbol yangdipakai : Dokumen Proses manual decision Pemasukan Data scr manual Proses tak terdefinisi Arsip manual Multi dokumen Proses oleh komputer Data storage Konektor Awal/akhir

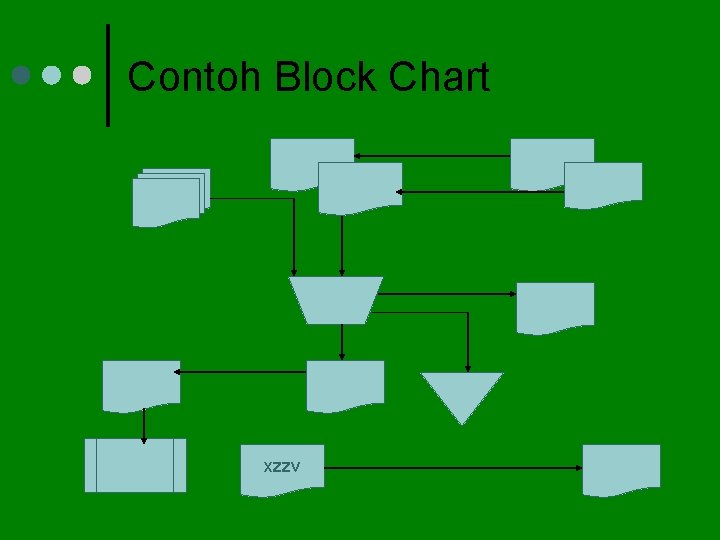

Contoh Block Chart xzzv
Buatlah DFD, Event List dan Block Chart. Sistem Order Produksi pada Lantai Pabrik Scheduler Data Order Log in Input data pada MPS Database Approval Manager
Referensi • Kadir, Abdul, 2003, Pengantar Sistem Informasi, Andi Offset. • Kristanto, Andi, 2003, Perancangan Sistem Informasi dan Aplikasinya, Penerbit Gaya Media. • Turban, Mc. Lean, and Wetherbe, 1999, Information Technology for Management, 4 th Ed, John Wiley and Son.
