Corso di Tecnica delle Costruzioni I Teoria delle

Corso di Tecnica delle Costruzioni I - Teoria delle Esercitazioni Anno Accademico 2013/14 Progetto di un telaio piano in c. a. : Progetto delle travi di fondazione (trave elastica su suolo alla Winkler) Bozza del 16/12/2014 a cura di Enzo Martinelli

Corso di Tecnica delle Costruzioni I - Teoria delle Esercitazioni Anno Accademico 2013/14 Travi di Fondazione Dimensionamento della sezione D. M. 14/01/2008 Bozza del 16/12/2014 a cura di Enzo Martinelli

Corso di Tecnica delle Costruzioni I - Teoria delle Esercitazioni Anno Accademico 2013/14 Travi di Fondazione Dimensionamento della sezione Per le combinazioni 2 e 3 i valori di calcolo delle sollecitazioni si ricavano assumendo gli sforzi normali desunti dall’analisi ed i corrispondenti momenti resistenti valutati secondo quanto riportato nella slide precedente. Combinazione 2 Combinazione 3 G L Bozza del 16/12/2014 ei I momenti si intendono positivi se antiorari sulla trave di fondazione a cura di Enzo Martinelli

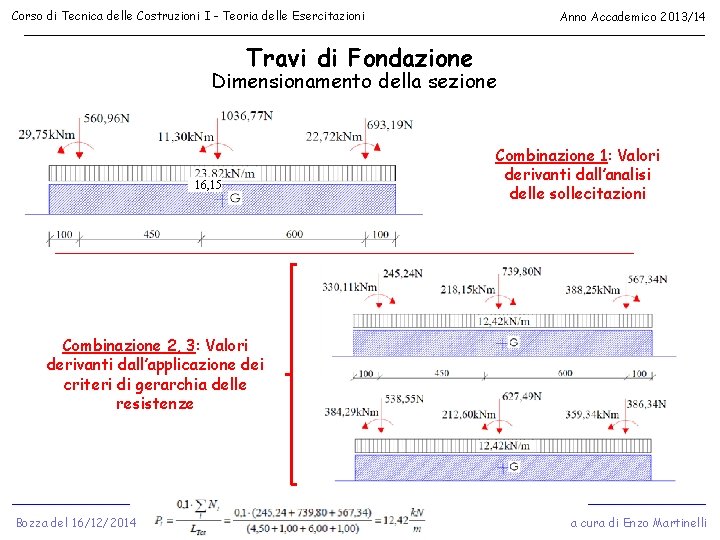

Corso di Tecnica delle Costruzioni I - Teoria delle Esercitazioni Anno Accademico 2013/14 Travi di Fondazione Dimensionamento della sezione 16, 15 Combinazione 1: Valori derivanti dall’analisi delle sollecitazioni Combinazione 2, 3: Valori derivanti dall’applicazione dei criteri di gerarchia delle resistenze Bozza del 16/12/2014 a cura di Enzo Martinelli

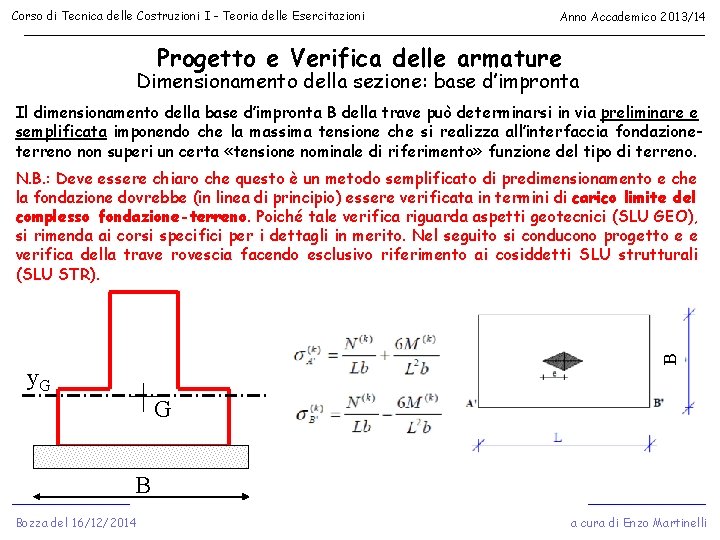

Corso di Tecnica delle Costruzioni I - Teoria delle Esercitazioni Anno Accademico 2013/14 Progetto e Verifica delle armature Dimensionamento della sezione: base d’impronta Il dimensionamento della base d’impronta B della trave può determinarsi in via preliminare e semplificata imponendo che la massima tensione che si realizza all’interfaccia fondazioneterreno non superi un certa «tensione nominale di riferimento» funzione del tipo di terreno. B N. B. : Deve essere chiaro che questo è un metodo semplificato di predimensionamento e che la fondazione dovrebbe (in linea di principio) essere verificata in termini di carico limite del complesso fondazione-terreno. Poiché tale verifica riguarda aspetti geotecnici (SLU GEO), si rimenda ai corsi specifici per i dettagli in merito. Nel seguito si conducono progetto e e verifica della trave rovescia facendo esclusivo riferimento ai cosiddetti SLU strutturali (SLU STR). y. G G B Bozza del 16/12/2014 a cura di Enzo Martinelli

Corso di Tecnica delle Costruzioni I - Teoria delle Esercitazioni Anno Accademico 2013/14 Progetto e Verifica delle armature Diagramma degli spostamenti Trave elastica Trave rigida Bozza del 16/12/2014

Corso di Tecnica delle Costruzioni I - Teoria delle Esercitazioni Anno Accademico 2013/14 Progetto e Verifica delle armature Diagramma del Taglio Trave elastica Trave rigida Bozza del 16/12/2014

Corso di Tecnica delle Costruzioni I - Teoria delle Esercitazioni Anno Accademico 2013/14 Progetto e Verifica delle armature Diagramma del Momento Flettente Trave elastica Trave rigida Bozza del 16/12/2014
