CORRIENTE ELECTRICA RESISTENCIA ELECTRICA EJERCICIOS CORRIENTE ELECTRICA 1

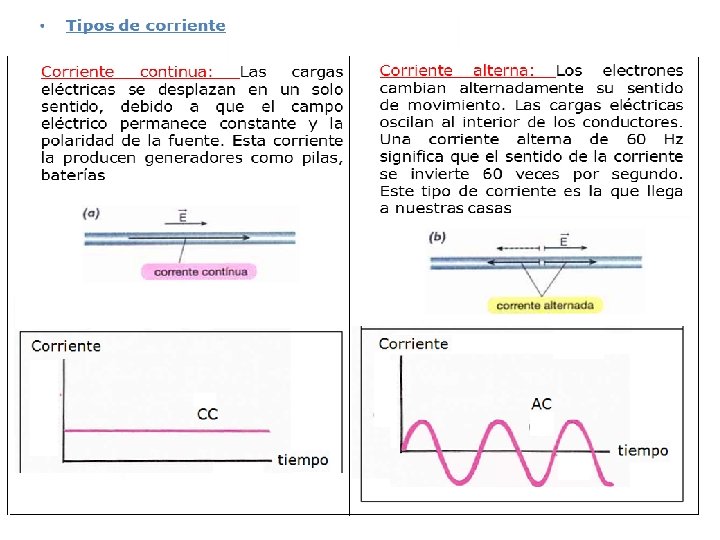

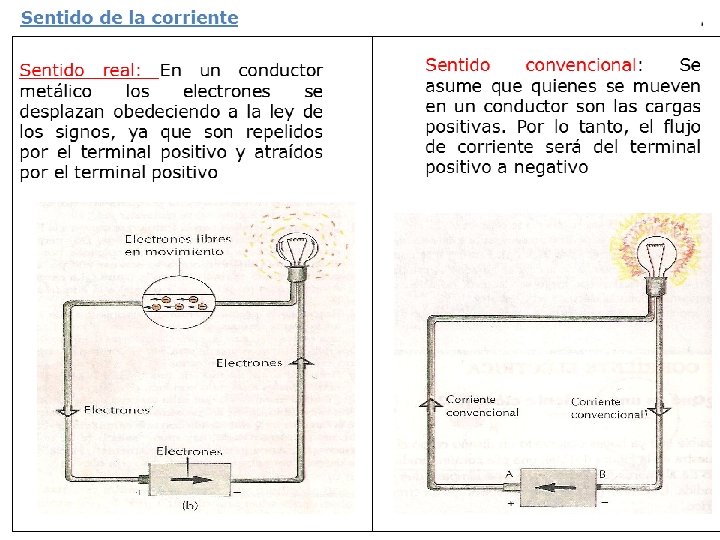

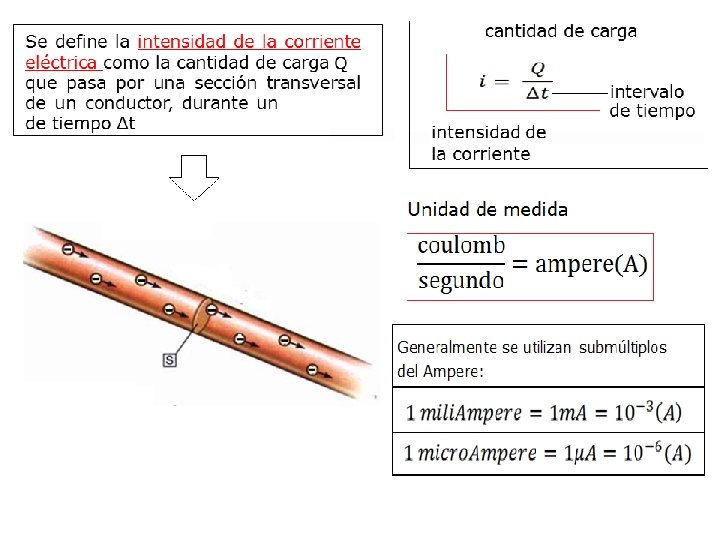

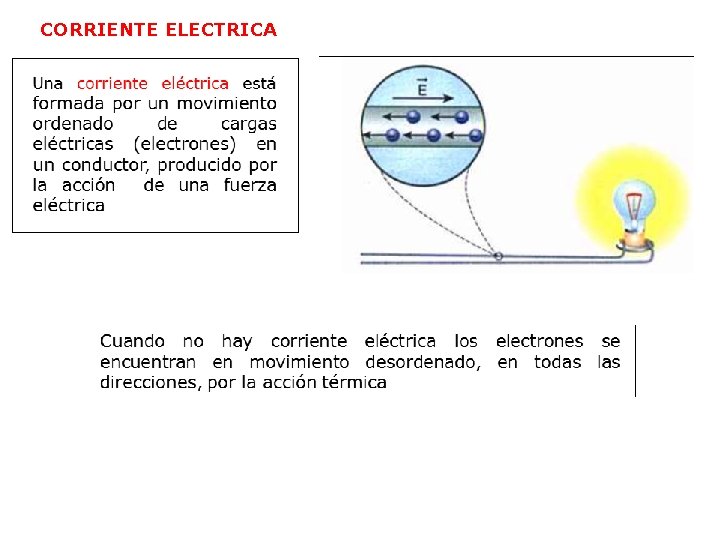

CORRIENTE ELECTRICA

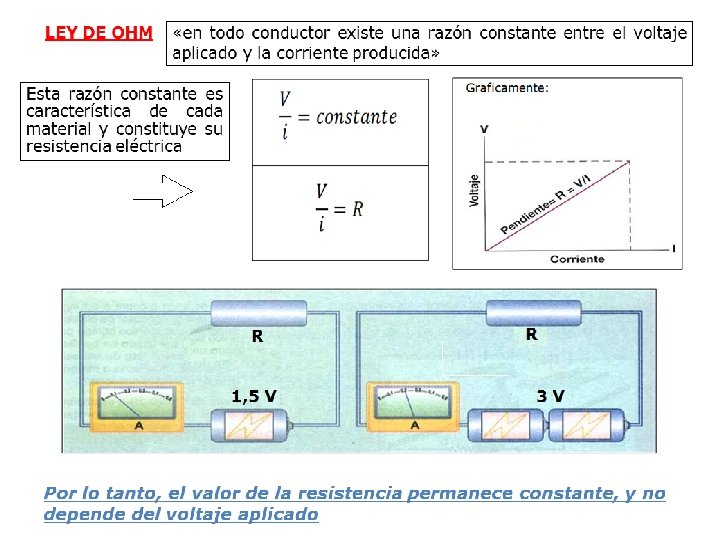

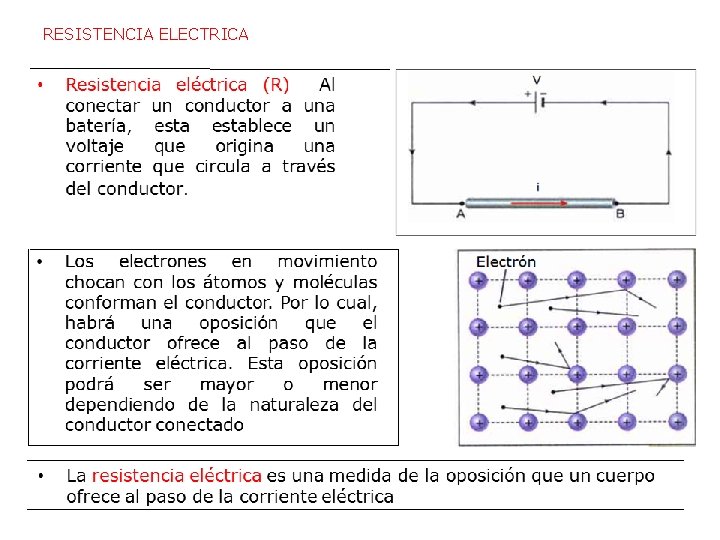

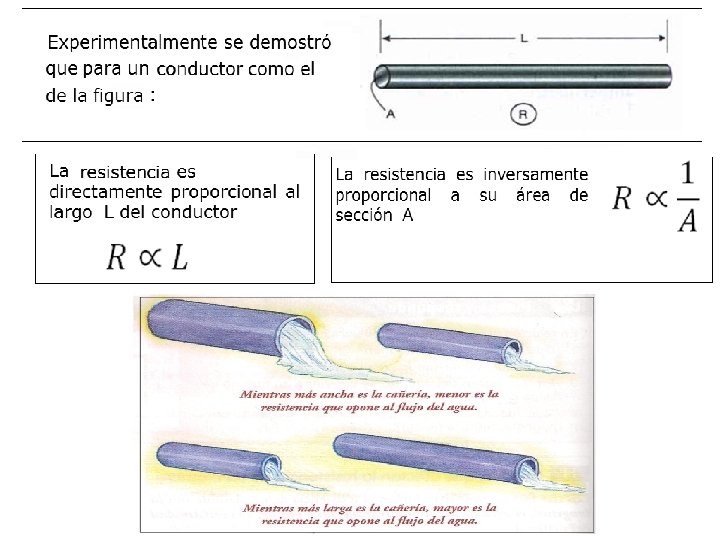

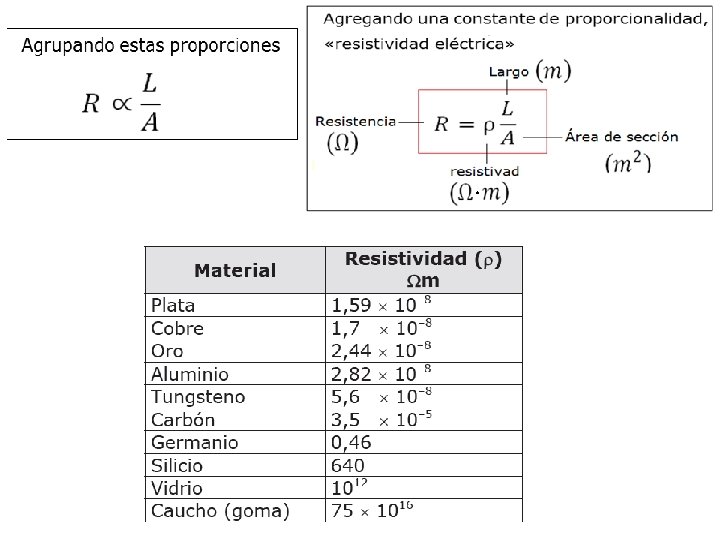

RESISTENCIA ELECTRICA

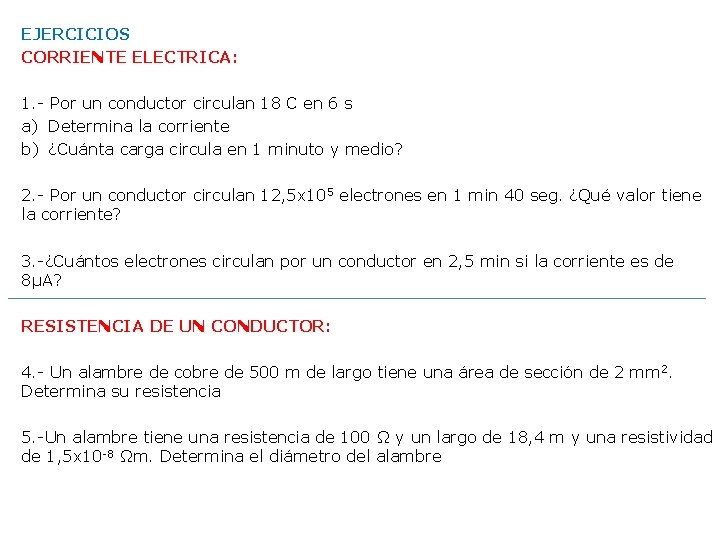

EJERCICIOS CORRIENTE ELECTRICA: 1. - Por un conductor circulan 18 C en 6 s a) Determina la corriente b) ¿Cuánta carga circula en 1 minuto y medio? 2. - Por un conductor circulan 12, 5 x 105 electrones en 1 min 40 seg. ¿Qué valor tiene la corriente? 3. -¿Cuántos electrones circulan por un conductor en 2, 5 min si la corriente es de 8μA? RESISTENCIA DE UN CONDUCTOR: 4. - Un alambre de cobre de 500 m de largo tiene una área de sección de 2 mm 2. Determina su resistencia 5. -Un alambre tiene una resistencia de 100 Ω y un largo de 18, 4 m y una resistividad de 1, 5 x 10 -8 Ωm. Determina el diámetro del alambre

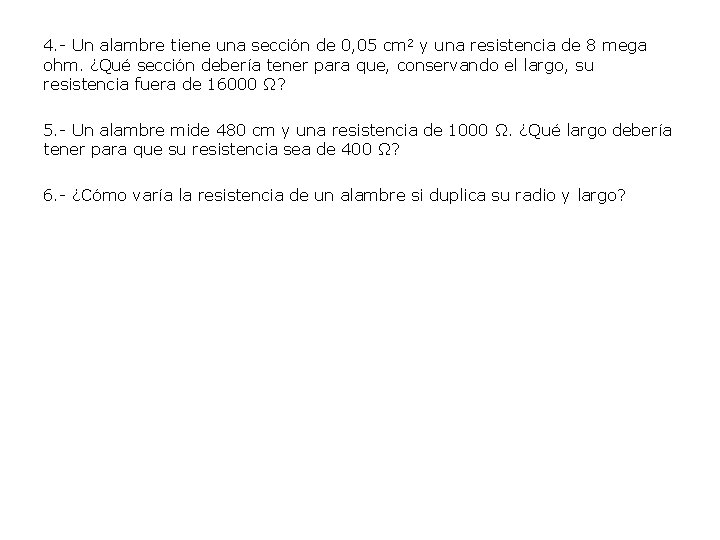

4. - Un alambre tiene una sección de 0, 05 cm 2 y una resistencia de 8 mega ohm. ¿Qué sección debería tener para que, conservando el largo, su resistencia fuera de 16000 Ω? 5. - Un alambre mide 480 cm y una resistencia de 1000 Ω. ¿Qué largo debería tener para que su resistencia sea de 400 Ω? 6. - ¿Cómo varía la resistencia de un alambre si duplica su radio y largo?

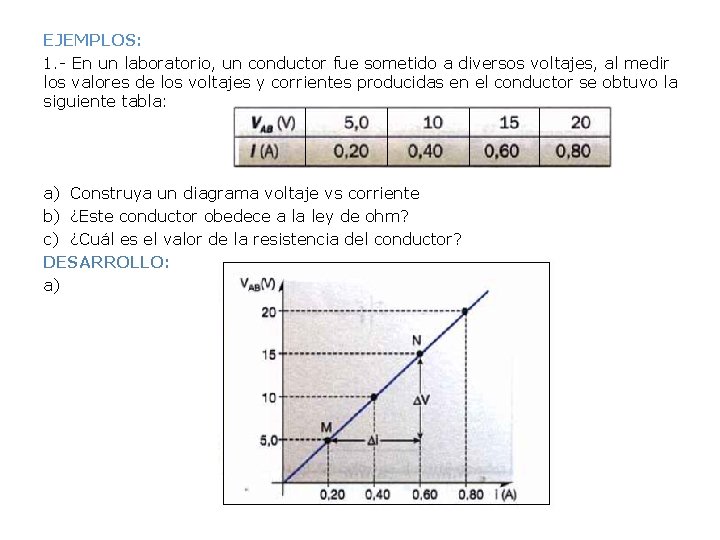

EJEMPLOS: 1. - En un laboratorio, un conductor fue sometido a diversos voltajes, al medir los valores de los voltajes y corrientes producidas en el conductor se obtuvo la siguiente tabla: a) Construya un diagrama voltaje vs corriente b) ¿Este conductor obedece a la ley de ohm? c) ¿Cuál es el valor de la resistencia del conductor? DESARROLLO: a)

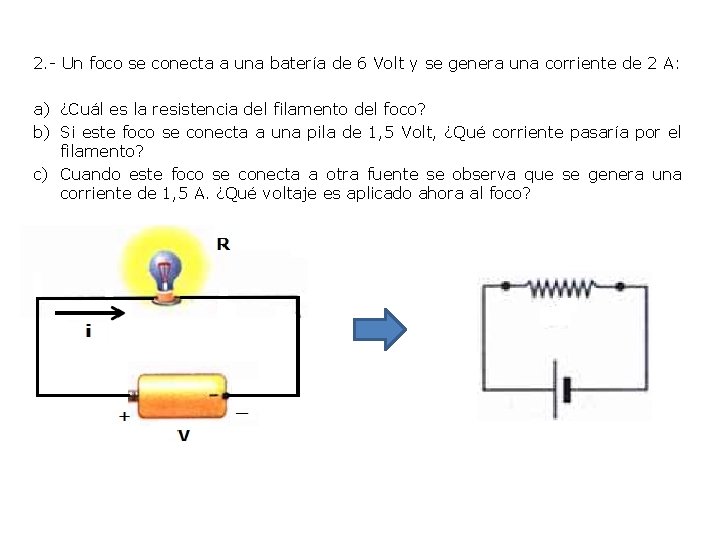

2. - Un foco se conecta a una batería de 6 Volt y se genera una corriente de 2 A: a) ¿Cuál es la resistencia del filamento del foco? b) Si este foco se conecta a una pila de 1, 5 Volt, ¿Qué corriente pasaría por el filamento? c) Cuando este foco se conecta a otra fuente se observa que se genera una corriente de 1, 5 A. ¿Qué voltaje es aplicado ahora al foco?

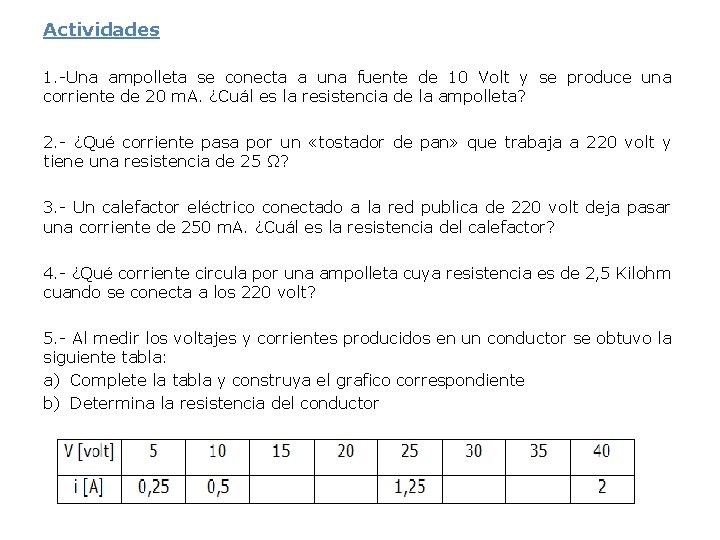

Actividades 1. -Una ampolleta se conecta a una fuente de 10 Volt y se produce una corriente de 20 m. A. ¿Cuál es la resistencia de la ampolleta? 2. - ¿Qué corriente pasa por un «tostador de pan» que trabaja a 220 volt y tiene una resistencia de 25 Ω? 3. - Un calefactor eléctrico conectado a la red publica de 220 volt deja pasar una corriente de 250 m. A. ¿Cuál es la resistencia del calefactor? 4. - ¿Qué corriente circula por una ampolleta cuya resistencia es de 2, 5 Kilohm cuando se conecta a los 220 volt? 5. - Al medir los voltajes y corrientes producidos en un conductor se obtuvo la siguiente tabla: a) Complete la tabla y construya el grafico correspondiente b) Determina la resistencia del conductor

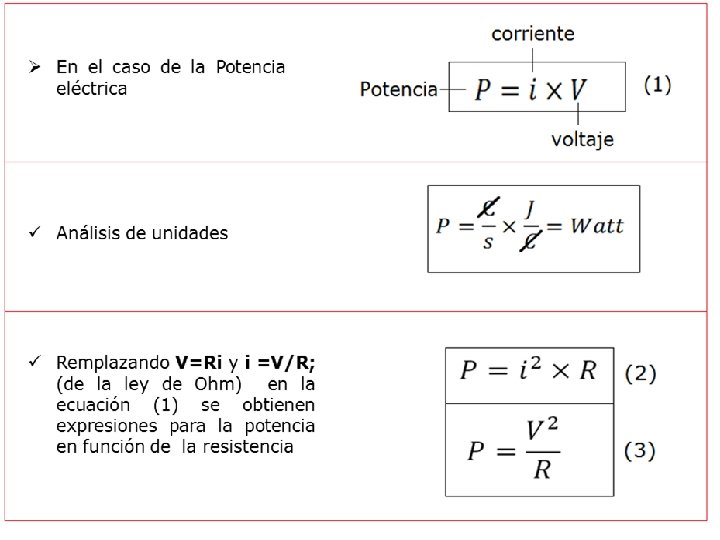

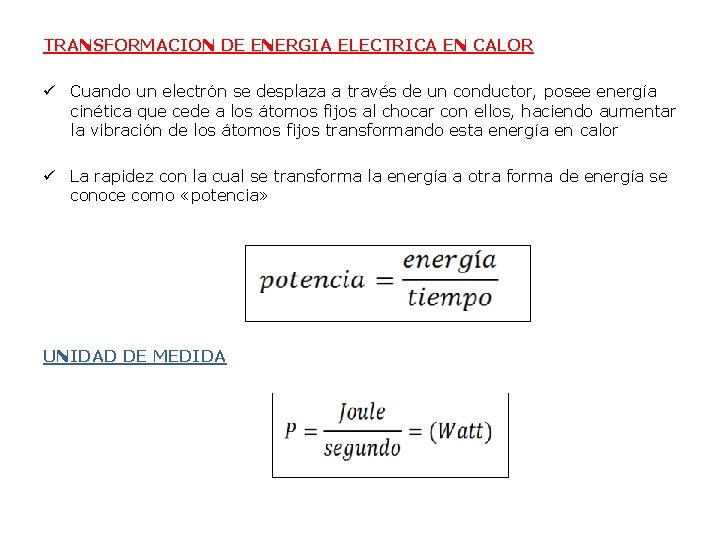

TRANSFORMACION DE ENERGIA ELECTRICA EN CALOR ü Cuando un electrón se desplaza a través de un conductor, posee energía cinética que cede a los átomos fijos al chocar con ellos, haciendo aumentar la vibración de los átomos fijos transformando esta energía en calor ü La rapidez con la cual se transforma la energía a otra forma de energía se conoce como «potencia» UNIDAD DE MEDIDA

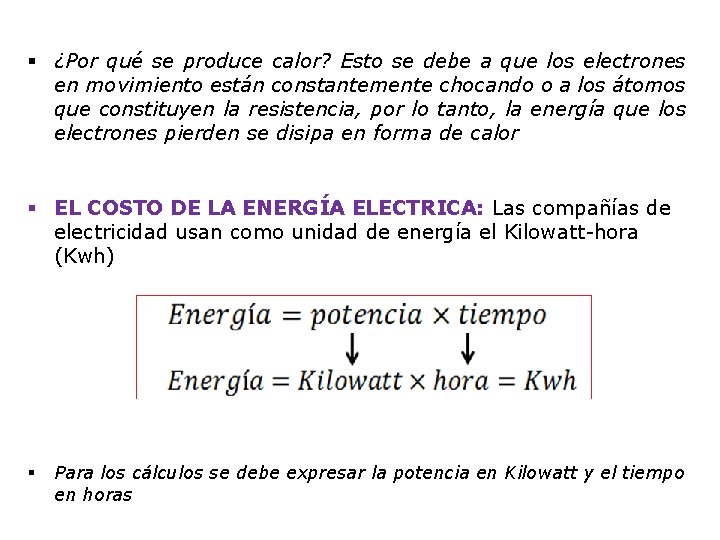

§ ¿Por qué se produce calor? Esto se debe a que los electrones en movimiento están constantemente chocando o a los átomos que constituyen la resistencia, por lo tanto, la energía que los electrones pierden se disipa en forma de calor § EL COSTO DE LA ENERGÍA ELECTRICA: Las compañías de electricidad usan como unidad de energía el Kilowatt-hora (Kwh) § Para los cálculos se debe expresar la potencia en Kilowatt y el tiempo en horas

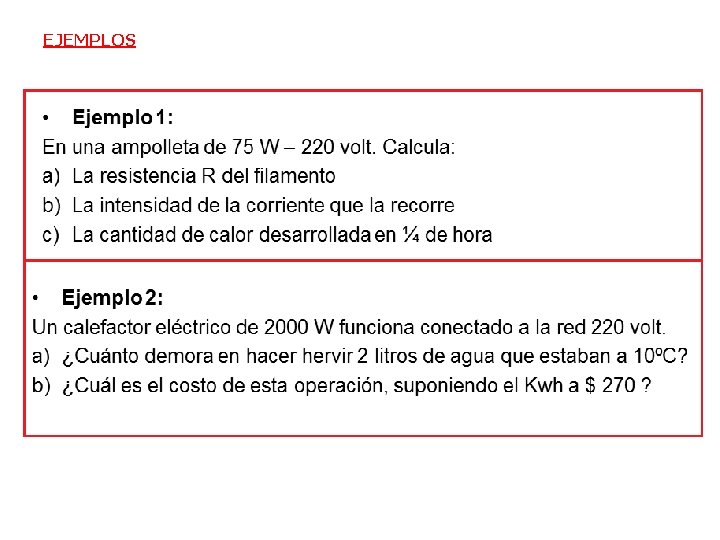

EJEMPLOS

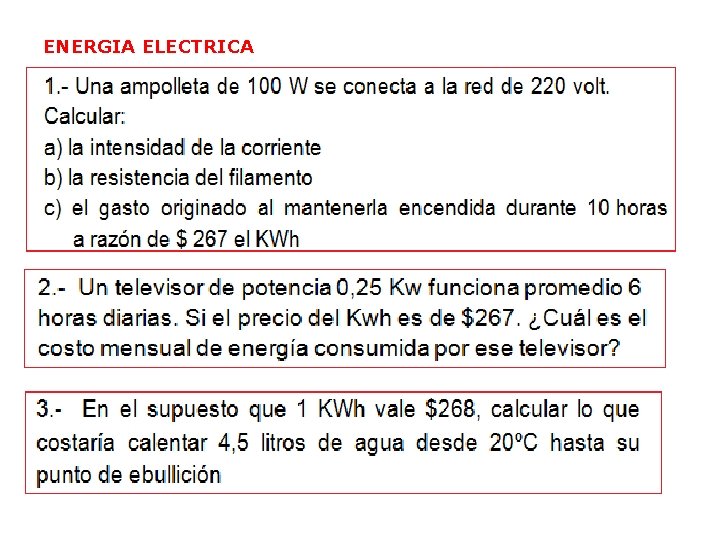

ENERGIA ELECTRICA
