Comparación entre el SRS Map. CHECK y la película radiocrómica EBT 3 Nestor Chinillach Ferrando 1, Miguel Giner Sala 2, Ricardo Tortosa Oliver 2, Julia Torres Del Rio 2 1 Hospital IMED Valencia, 2 Hospital IMED Elche

Índice • Objetivos • Introducción • Material y métodos • • SRS Map. CHECK Stereo. PHAN Inserto película Procedimiento • Resultados • Conclusiones 2

Introducción • La verificación de radiocirugías conlleva un reto para los diferentes servicios de radiofísica, ya que se trata de tratamientos con altos gradientes de dosis y volumen pequeños. • Recientemente ha salido al mercado el SRS Map. CHECK (Sun Nuclear, Melboume, FL), se trata de una matriz de diodos diseñada especialmente para la verificación de tratamientos de volúmenes pequeños, este es el caso de las radiocirugías. 3

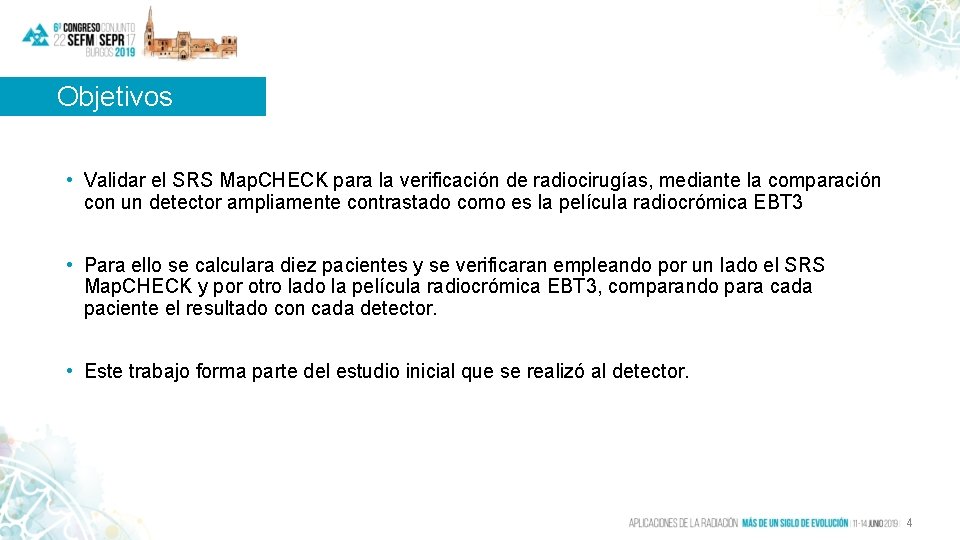

Objetivos • Validar el SRS Map. CHECK para la verificación de radiocirugías, mediante la comparación con un detector ampliamente contrastado como es la película radiocrómica EBT 3 • Para ello se calculara diez pacientes y se verificaran empleando por un lado el SRS Map. CHECK y por otro lado la película radiocrómica EBT 3, comparando para cada paciente el resultado con cada detector. • Este trabajo forma parte del estudio inicial que se realizó al detector. 4

Material y Métodos (SRS Map. CHECK) • Principales características del SRS Map. CHECK Características Valor Tipo de detector Diodos Sun. Point 2 Cantidad de detectores 1013 Espaciado entre detectores (cm) 2, 47 Área activa del diodo (mm 2) 0, 48 x 0, 48 Tamaño de la matriz (mm 2) 77 x 77 Sensibilidad del detector (n. C/Gy) 15 Dependencia con la tasa de dosis ± 1, 5% (100 UM/min 2400 UM/min) Energías posibles Fotones: 6 MV, 10 MV, 6 FFF, 10 FFF Peso (kg) 1, 9 5

Material y Métodos (Stereo. PHAN) • El SRS hace uso del maniquí Stereo. PHAN de Sun Nuclear. • El detector queda alojado en el centro del maniquí, coincidiendo el plano de detectores con las marcas externas del maniquí. 6

Material y Métodos (Inserto película) • El Stereo. PHAN el maniquí dispone de un accesorio para realizar dosimetría de película. 7

Material y Métodos (Procedimiento) • Se han seleccionado diez pacientes • Volúmenes de tratamiento: (0, 736 cm 3 - 2, 246) cm 3) • Se calcula para cada uno un plan de tratamiento, en Monaco v. 5, 11 • El algoritmo empleado es Montecarlo • • Rejilla de 0, 1 cm Incertidumbre 0, 25 % • Se calculan dos planes de verificación para cada paciente. • Uno empleando el SRS Map. CHECK • Otro empleando EBT 3 Numero de Arco Angulo inicial (º) Longitud (º) Mesa (º) 1 180º 360º 0 2 180º 150º 60 3 180º 150º 30 4 30 150º 330 5 180º 150º 300 • Se disparan ambos planes de verificación 8

Material y Métodos (Procedimiento) • La adquisición y comparación de las medidas del SRS Map. CHECK se realizan empleando el SNC Patient. • Permite corregir la medida por el factor de salida diario del acelerador 9

Material y Métodos (Procedimiento) • La películas se escanean empleando el EPSON 12000 XL • Se calibran y se comparan empleando el programa Dose. Lab Pro • Dose. Lab Pro permite comparar la distribución teórica y experimental haciendo uso de la función gamma. 10

Resultados 11

Resultados 12

Resultados Pac. 1 Pac. 2 Pac. 3 Pac. 4 Pac. 5 Pac. 6 Pac. 7 Pac. 8 Pac. 9 Pac. 10 SRS Map. CHECK (2%, 2 mm) 98, 8 98, 2 97, 6 97, 0 97, 7 97, 2 97, 6 98, 9 97, 3 96, 8 EBT 3 (2%, 2 mm) 98, 7 98, 1 97, 8 96, 8 97, 4 96, 9 97, 6 98, 7 97, 1 97, 0 SRS Map. CHECK (3%, 3 mm) 99, 9 99, 8 99, 6 99, 9 100, 0 99, 5 100, 0 99, 6 99, 7 99, 3 EBT 3 (3%, 3 mm) 99, 7 99, 5 99, 6 99, 4 100, 0 99, 4 99, 9 99, 4 99, 6 99, 5 13

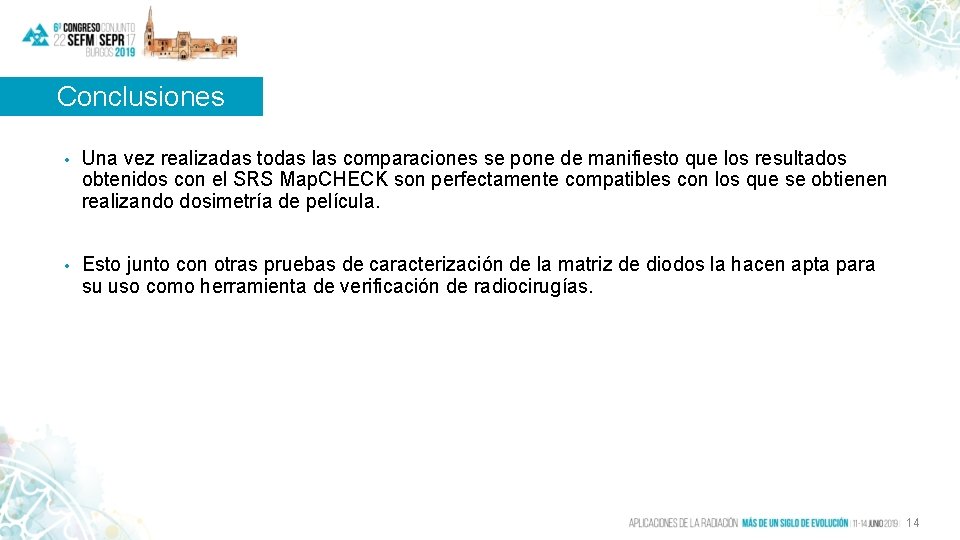

Conclusiones • Una vez realizadas todas las comparaciones se pone de manifiesto que los resultados obtenidos con el SRS Map. CHECK son perfectamente compatibles con los que se obtienen realizando dosimetría de película. • Esto junto con otras pruebas de caracterización de la matriz de diodos la hacen apta para su uso como herramienta de verificación de radiocirugías. 14

Muchas gracias por su atención 15

Dosimetría de película (EBT 3) • Se dispone de un lote de películas radiocrómicas (EBT 3) (Lot #: 06131701) • Se ha calibrado realizando una calibración de 20 niveles para dosis comprendidas entre los 0, 4 Gy has los 10 Gy. • La películas se manipulan siguiendo las recomendaciones al respecto (corte, escaneo, manipulación, etc. ) (TG-55 Report nº 63 de la AAPM) • Limitación: La dosimetría se realiza empleando solo el canal rojo, ya que el Dose. Lab Pro no permite triple canal. 16
