CASING KOMPUTER

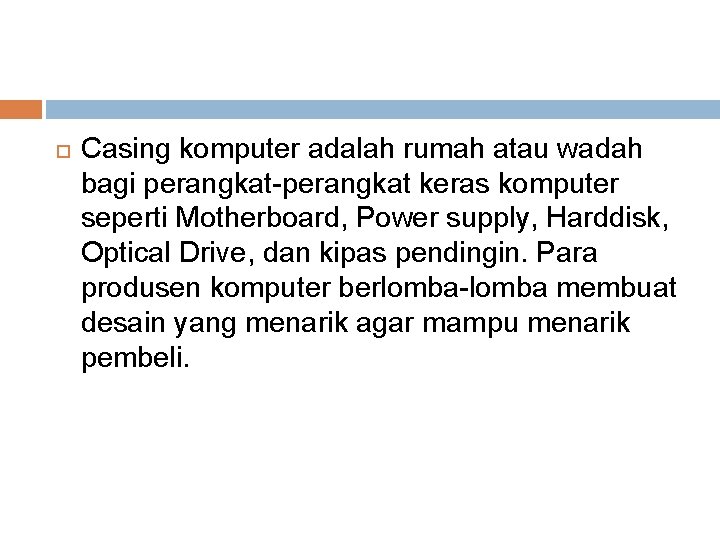

Casing komputer adalah rumah atau wadah bagi perangkat-perangkat keras komputer seperti Motherboard, Power supply, Harddisk, Optical Drive, dan kipas pendingin. Para produsen komputer berlomba-lomba membuat desain yang menarik agar mampu menarik pembeli.

Jenis-jenis Casing Komputer menurut ukuran motherboard Casing Full Tower Casing Mid Tower Casing Mini ITX

Casing Slim Casing Desktop Casing Large Server Casing Rackmount

Jenis-jenis Casing Komputer menurut kegunaannya Casing Gaming Casing gaming ini biasanya berjenis full tower dan mid tower, karena casing ini kegunaanya untuk para gamers yang membutuhkan ruang yang lebar untuk hardwarenya. Casing Value Casing value ini biasanya dipakai oleh orang-orang awam, karena selain harganya murah Casing ini juga dilengkapi dengan PSU. Casing Without PSU Casing tanpa PSU atau Without PSU biasanya berjenis mid tower, karena biasanya PSU bawaan casing tidak true power.

Power Supply adalah perangkat keras yang berfungsi untuk menyuplai tegangan langsung kekomponen dalam casing yang membutuhkan tegangan, misalnya motherboard, hardisk, kipas, dll.

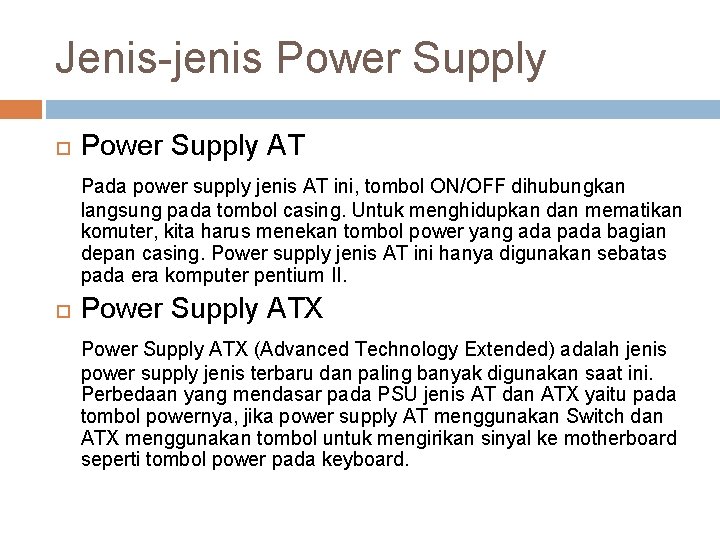

Jenis-jenis Power Supply AT Pada power supply jenis AT ini, tombol ON/OFF dihubungkan langsung pada tombol casing. Untuk menghidupkan dan mematikan komuter, kita harus menekan tombol power yang ada pada bagian depan casing. Power supply jenis AT ini hanya digunakan sebatas pada era komputer pentium II. Power Supply ATX (Advanced Technology Extended) adalah jenis power supply jenis terbaru dan paling banyak digunakan saat ini. Perbedaan yang mendasar pada PSU jenis AT dan ATX yaitu pada tombol powernya, jika power supply AT menggunakan Switch dan ATX menggunakan tombol untuk mengirikan sinyal ke motherboard seperti tombol power pada keyboard.

Konektor Power Supply Konektor 20/24 pin ATX mainboard Konektor 4/8 pin 12 V Konektor 6 pin PCIe Konektor Floppy Konektor SATA

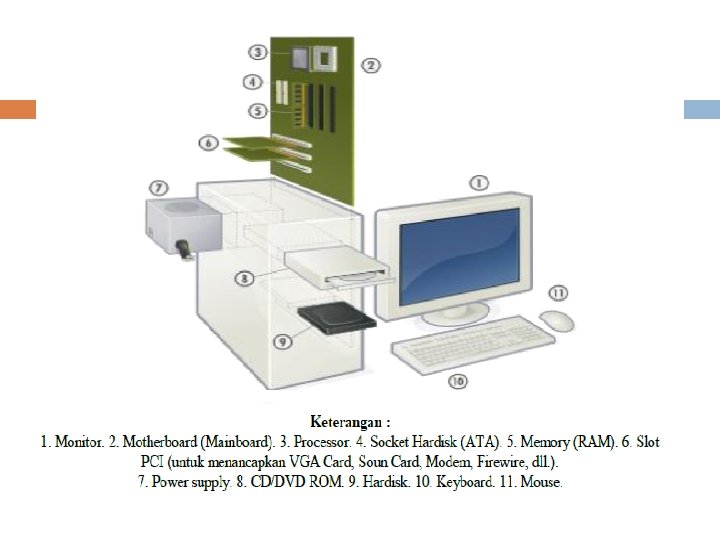

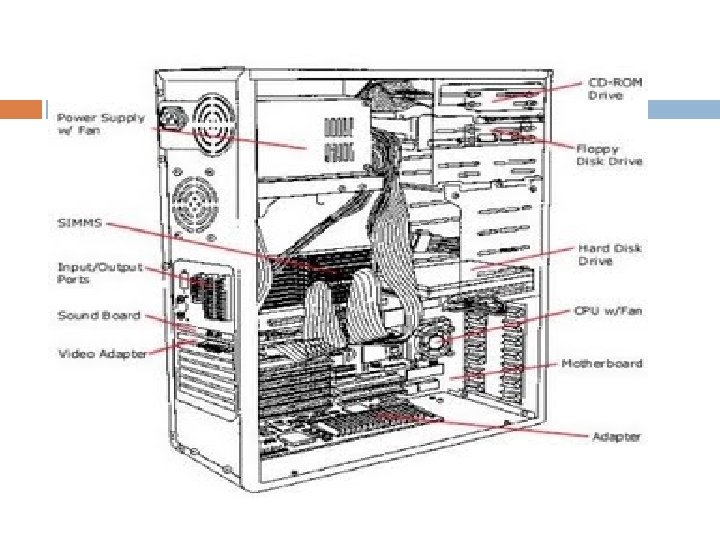

TATA LETAK KOMPONEN KOMPUTER

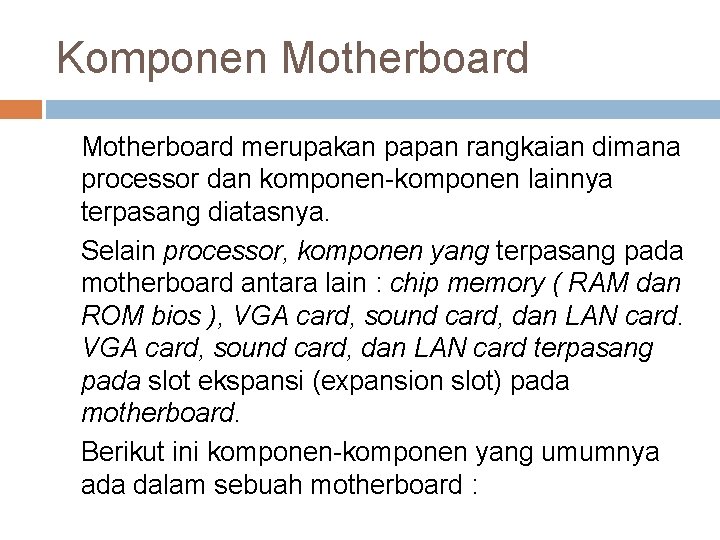

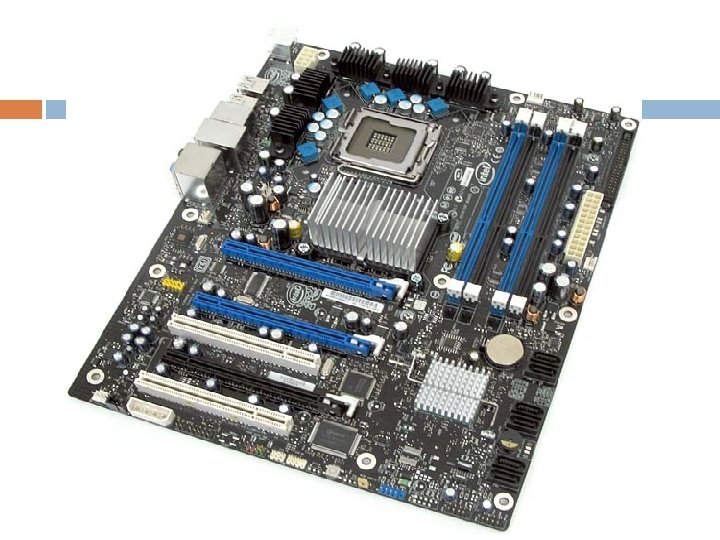

Komponen Motherboard merupakan papan rangkaian dimana processor dan komponen-komponen lainnya terpasang diatasnya. Selain processor, komponen yang terpasang pada motherboard antara lain : chip memory ( RAM dan ROM bios ), VGA card, sound card, dan LAN card terpasang pada slot ekspansi (expansion slot) pada motherboard. Berikut ini komponen-komponen yang umumnya ada dalam sebuah motherboard :

Soket Prosesor Merupakan tempat prosesor dipasang dimana

Slot Memory Slot ini digunakan memasang memory komputer untuk utama

Baterai CMOS Baterai khusus untuk memberikan daya pada BIOS

Northbridge Merupakan sebutan bagi komponen utama yang mengatur lalu lintas data antara processor dengan sistem memory dan saluran utama motherboard

BIOS ( Basic Input Output System ) Merupakan program kecil yang dimasukkan ke dalam IC ROM/ flash yang digunakan untuk menyimpan konfigurasi dari sebuah motherboard

Southbridge Sebutan untuk komponen pembantu Northbridge yang menghubungkan Northbridge dengan komponen atau periferal lainnya

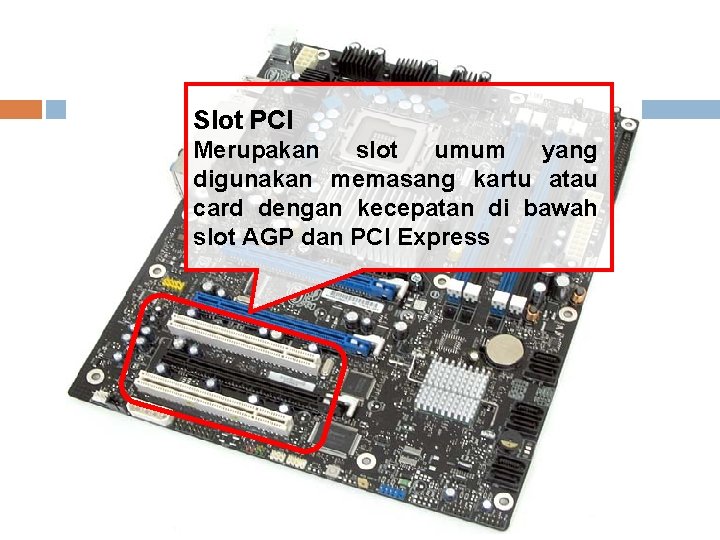

Slot PCI Merupakan slot umum yang digunakan memasang kartu atau card dengan kecepatan di bawah slot AGP dan PCI Express

Port Power Port untuk memberikan kepada sistem komputer daya

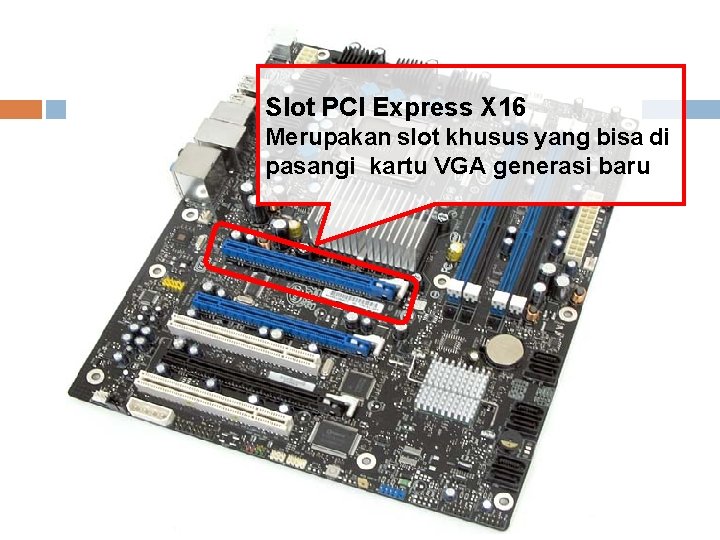

Slot PCI Express X 16 Merupakan slot khusus yang bisa di pasangi kartu VGA generasi baru

Port IDE Merupakan port antarmuka media penyimpanan sebelum generasi SATA

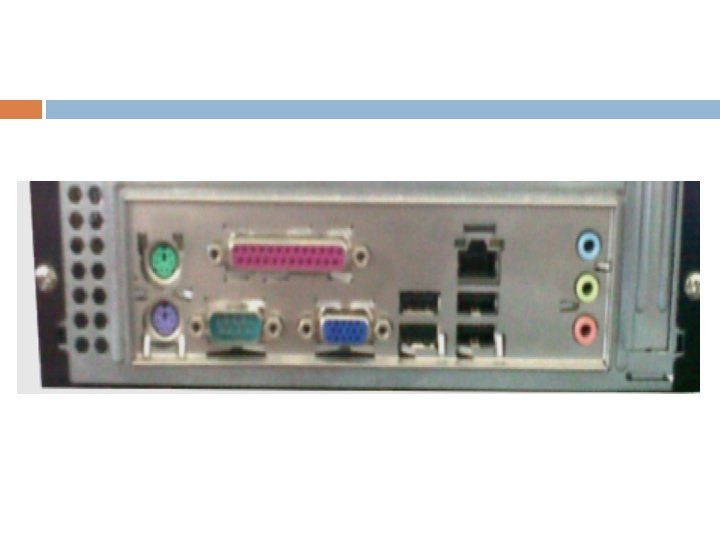

Back Panel Merupakan kumpulan port yang biasanya diletakkan di belakang casing atau wadah komputer PC

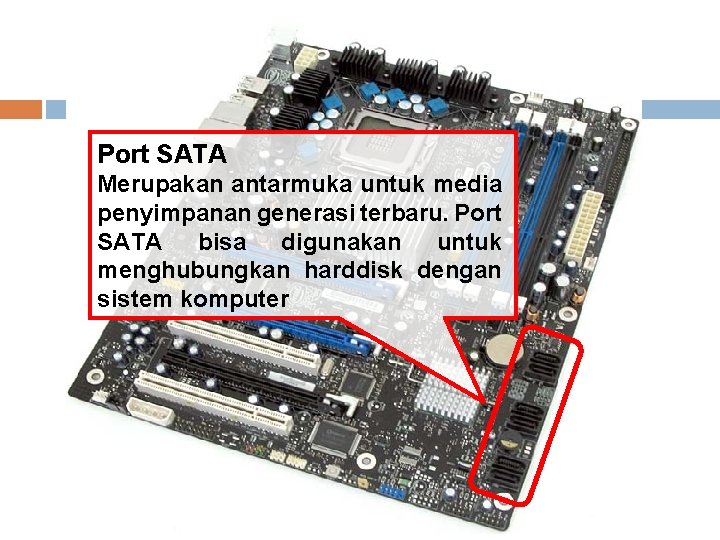

Port SATA Merupakan antarmuka untuk media penyimpanan generasi terbaru. Port SATA bisa digunakan untuk menghubungkan harddisk dengan sistem komputer

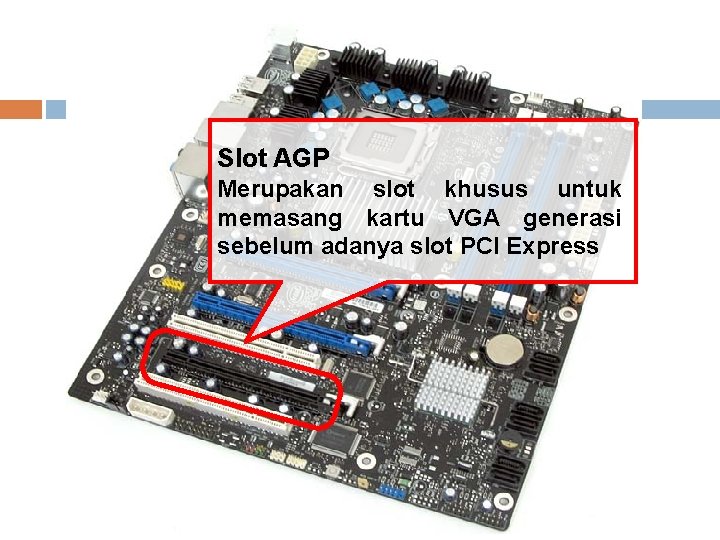

Slot AGP Merupakan slot khusus untuk memasang kartu VGA generasi sebelum adanya slot PCI Express

Port I/O merupakan Port atau Gerbang atau tempat dipasangnya conector dari peralatan I/O. Dimana setiap port I/O dibawah kontrol dari Processor

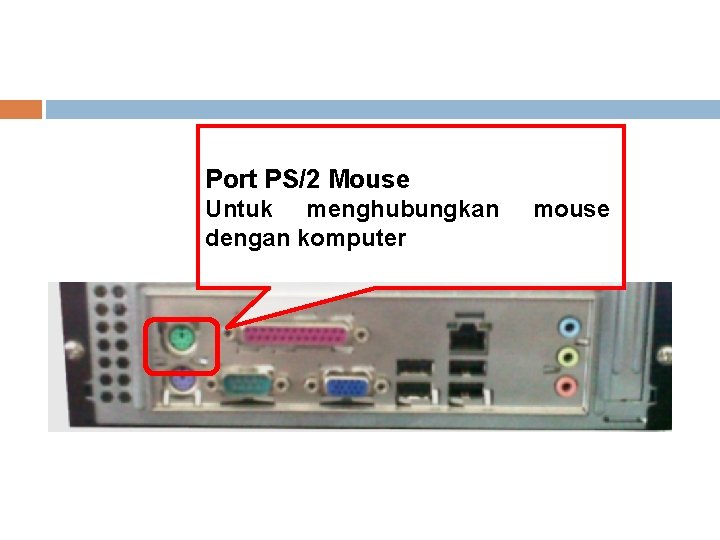

Port PS/2 Mouse Untuk menghubungkan dengan komputer mouse

Port PS/2 Keyboard Untuk menghubungkan keyboard dengan komputer

Port Paralel Merupakan port bagi peralatan yang bekerja dengan transmisi data secara parallel. Contoh peralatan yang menggunakan port ini adalah : Printer, Scanner dll

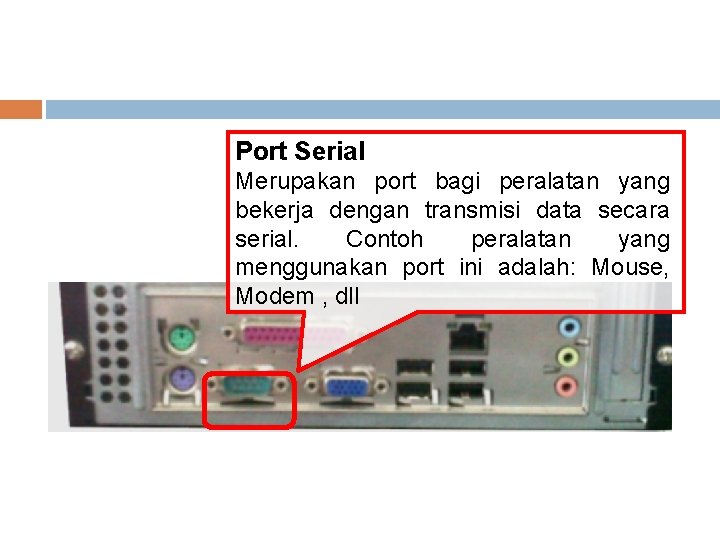

Port Serial Merupakan port bagi peralatan yang bekerja dengan transmisi data secara serial. Contoh peralatan yang menggunakan port ini adalah: Mouse, Modem , dll

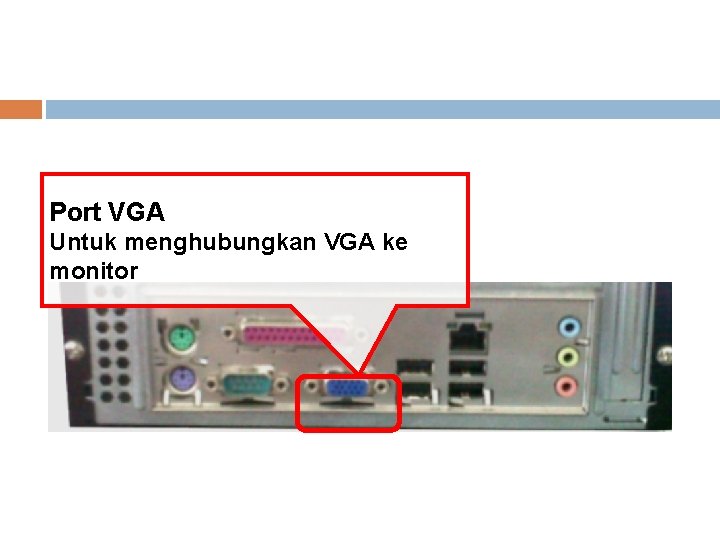

Port VGA Untuk menghubungkan VGA ke monitor

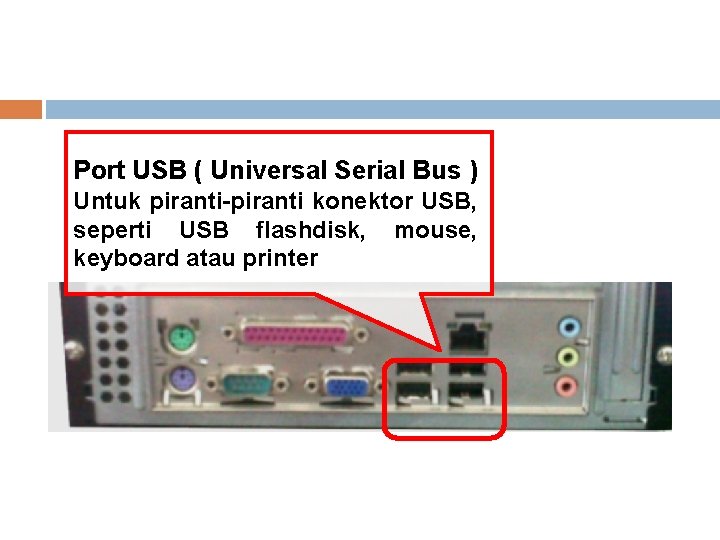

Port USB ( Universal Serial Bus ) Untuk piranti-piranti konektor USB, seperti USB flashdisk, mouse, keyboard atau printer

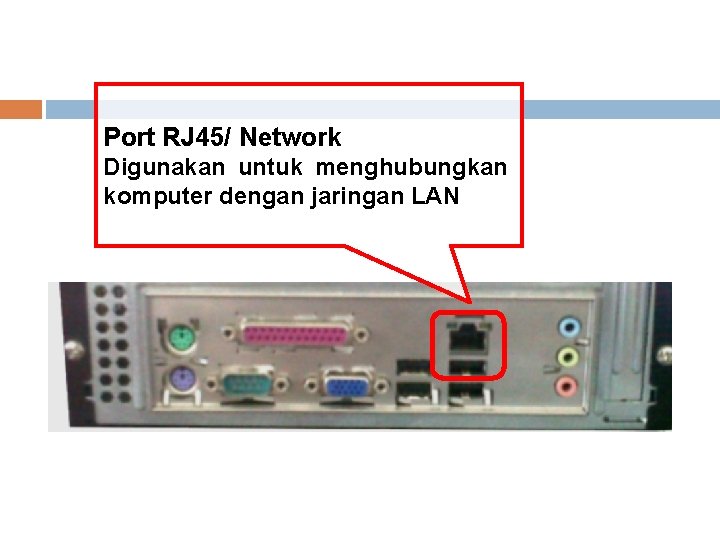

Port RJ 45/ Network Digunakan untuk menghubungkan komputer dengan jaringan LAN

Port Audio In warna merah Untuk menghubungkan komputer dengan microphone

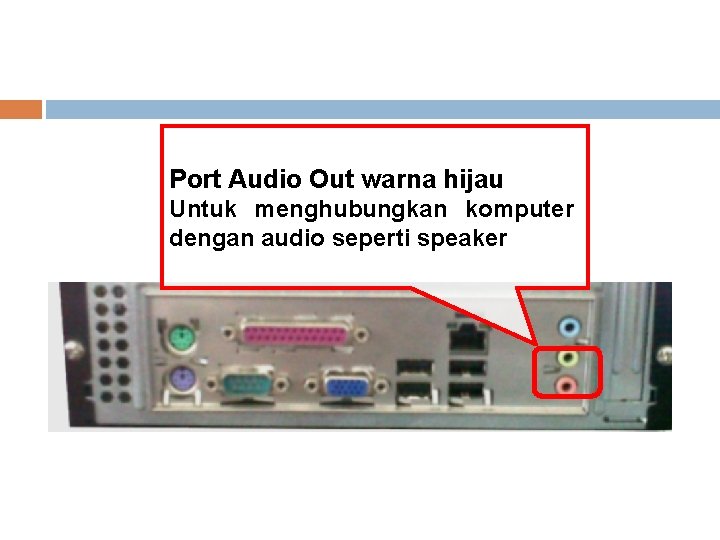

Port Audio Out warna hijau Untuk menghubungkan komputer dengan audio seperti speaker

Port Audio In warna biru
