Application de la réglementation sur les ATmosphères EXplosives (ATEX) en laboratoire Monique BONNET – Christophe PETIT - INPG Journées GP Sup Le Havre 18 Juin 2009

La réunion des ACMO de l’INPG • Principe/objectifs Présenter aux ACMO les principes généraux de zonage Permettre aux ACMO de vérifier l’absence de sources d’énergie dans le volume classé à risque d’explosion Permettre de définir et mettre en œuvre des mesures de prévention permettant de passer en zone non dangereuse au niveau du « poste de travail » . Pouvoir mettre en place le matériel adéquat si existence de zones à risques Journées GP Sup Le Havre 18 Juin 2009

La réglementation • Matériel adapté aux zones - Exemple de marquage CE x II 3 G Matériel conforme à la directive 94/9/CE G : zone gaz Groupe II : industrie de surface Catégorie du matériel (1, 2 ou 3) Eviter la surenchère sur les matériels Journées GP Sup Le Havre 18 Juin 2009

Application de la réglementation au laboratoire • Mise en œuvre de liquides inflammables v. En milieu ouvert : Récipient non fermé (bécher, cristallisoir, …) Risque toxique (VME en ppm) Risque ATEX (LIE en %) Manipulation obligatoire sous sorbonne ou poste d’aspiration localisée ØEpandage accidentel ATEX dont le volume dépend de : -La volatilité du produit -La surface de la nappe -La vitesse d’air à la surface du liquide Journées GP Sup Le Havre 18 Juin 2009

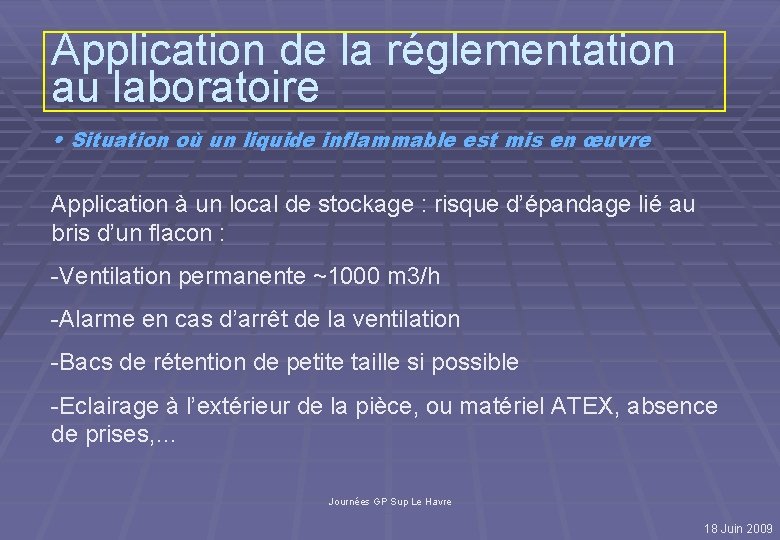

Application de la réglementation au laboratoire • Situation où un liquide inflammable est mis en œuvre Application à un local de stockage : risque d’épandage lié au bris d’un flacon : -Ventilation permanente ~1000 m 3/h -Alarme en cas d’arrêt de la ventilation -Bacs de rétention de petite taille si possible -Eclairage à l’extérieur de la pièce, ou matériel ATEX, absence de prises, … Journées GP Sup Le Havre 18 Juin 2009

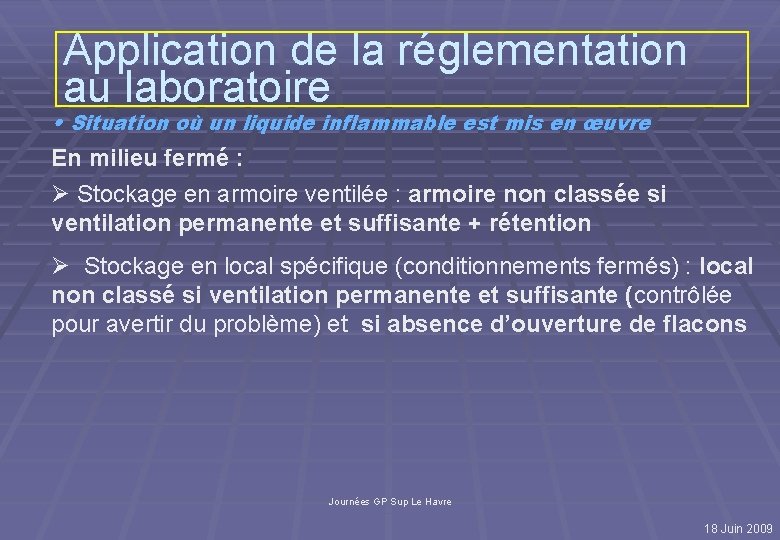

Application de la réglementation au laboratoire • Situation où un liquide inflammable est mis en œuvre En milieu fermé : Ø Stockage en armoire ventilée : armoire non classée si ventilation permanente et suffisante + rétention Ø Stockage en local spécifique (conditionnements fermés) : local non classé si ventilation permanente et suffisante (contrôlée pour avertir du problème) et si absence d’ouverture de flacons Journées GP Sup Le Havre 18 Juin 2009

Cas des étuves § Etuve : classée en zone 2 à l’intérieur de l’étuve § limiter l’utilisation au séchage et avoir une étuve ventilée § matériel certifié de catégorie 3 G + signalétique EEX § utiliser l’évaporateur rotatif pour les grands volumes Journées GP Sup Le Havre 18 Juin 2009

Application de la réglementation au laboratoire • Situation où un liquide inflammable est mis en œuvre v. En milieu fermé : ØBoîte à gants (manipulation d’un liquide inflammable à une T° ambiante> Pt éclair) : absence d’ATEX si purge de l’air est complète et que la BAG reste balayée par un débit d’azote suffisant. ØEnceinte réfrigérée : Le volume interne non ventilé est classé en zone 2 pas de matériel électrique à l’intérieur – sinon matériel certifié de catégorie 3 G. Apposer la signalétique EEX Journées GP Sup Le Havre 18 Juin 2009

Application de la réglementation au laboratoire • Conclusions sur des mesures techniques le risque ATEX liée à l’utilisation de produits inflammables Ø Stocker les grands volumes à l’extérieur (y compris les bidons de déchets), les liquides en cours d’utilisation en local ventilé (20 vol/h) ou en armoire ventilée) ØUtilisation d’une sorbonne avec débit suffisant et contrôlée (absolue nécessité si mise en œuvre de liquides inflammables avec point éclair<T ambiante) Ø Utiliser des volumes de rétention pour limiter les surfaces émettrices de liquide inflammable ØClasser en zone 2 l’intérieur des réfrigérateurs et étuves Journées GP Sup Le Havre concernées 18 Juin 2009

Application de la réglementation au laboratoire • Situation où un gaz inflammable est mis en œuvre Ø Bouteilles et canalisations de distributions (fuites) Quelle que soit la ventilation du local, création d’une ATEX (zone 2) de volume limité à proximité de l’orifice de fuite et fonction de la pression et de la section de fuite (de joints de brides ou de presse-étoupe de vanne [rupture franche non réaliste]). Calculs des zones réalisés par INERIS avec logiciel explojet pour les gaz les plus courants pour une fuite de 1 mm² et à diverses pressions Journées GP Sup Le Havre 18 Juin 2009

Application de la réglementation au laboratoire • Résultats Ø Hydrogène à 5% dans Argon : XLIE = 1, 4 cm à 3 bars XLIE = 11 cm à 200 bars Ø Hydrogène pur : XLIE = 50 cm à 2 bars XLIE = 5 m à 200 bars Ø Autres Hydrures (silane) : XLIE = ~50 cm à 2 bars XLIE = ~4 m à 200 bars Journées GP Sup Le Havre 18 Juin 2009

Application de la réglementation au laboratoire • Résultats Ø Acétylène : XLIE = ~32 cm à 3 bars Ø Butane XLIE = 2 cm à 1, 7 bar Journées GP Sup Le Havre 18 Juin 2009

Cas de l’hydrogène Nature du gaz ou DLIE / P 200 bars DLIE/ P 3 bars du mélange H 2 4. 97 m 0. 607 m H 2 / Ar (5 -95) 0. 11 m 0. 014 m Distance DLIE mesurée dans l’axe du jet Prévention - stockage gaz dangereux (F ou T) à l’extérieur ou en armoires ventilées sur l’extérieur - utilisation d’hydrogène dilué dans Ar ou He pour travail en milieu réducteur Journées GP Sup Le Havre 18 Juin 2009

Ø Bouteilles et canalisations de distributions (fuites) Le local n’est pas classé en zone 2 si la ventilation de la pièce est suffisante (permettant d’être en dessous de 25% de la LIE en fonction du débit maximal de fuite) • Conclusion sur le risque ATEX liée à une fuite Délimiter les zones 2 : Dans ces zones, s’assurer de l’absence de matériel électrique. Sinon, matériel adapté (3 G) Journées GP Sup Le Havre 18 Juin 2009

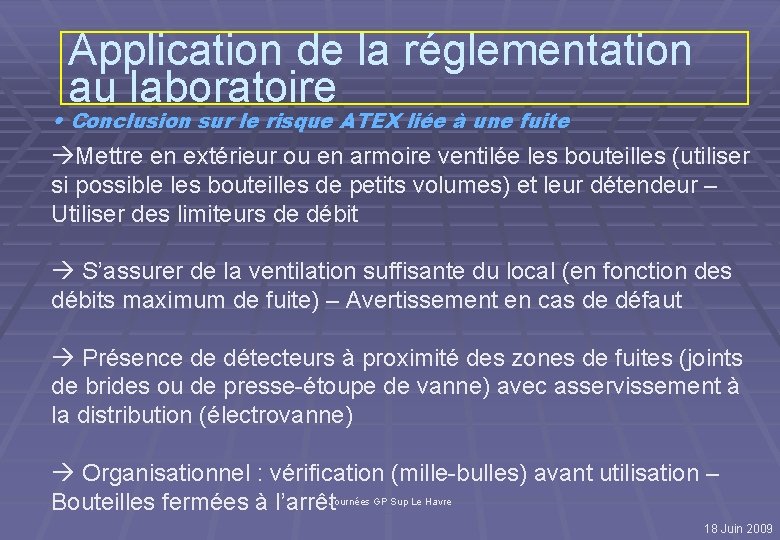

Application de la réglementation au laboratoire • Conclusion sur le risque ATEX liée à une fuite Mettre en extérieur ou en armoire ventilée les bouteilles (utiliser si possible les bouteilles de petits volumes) et leur détendeur – Utiliser des limiteurs de débit S’assurer de la ventilation suffisante du local (en fonction des débits maximum de fuite) – Avertissement en cas de défaut Présence de détecteurs à proximité des zones de fuites (joints de brides ou de presse-étoupe de vanne) avec asservissement à la distribution (électrovanne) Organisationnel : vérification (mille-bulles) avant utilisation – Bouteilles fermées à l’arrêt. Journées GP Sup Le Havre 18 Juin 2009

Application de la réglementation au laboratoire • Situation où un gaz inflammable est mis en œuvre Ø Réacteurs ou autres équipements (fours) pour lesquels le volume dans lequel est utilisé l’hydrogène peut se trouver sous air au cours de certaines phases de fonctionnement Zone 1 dans le volume Procédure d’inertage (avec asservissement si possible) pour prévenir le risque d’explosion Ø Analyseurs (chromatographe phase gazeuse) Pas de classement au niveau du rejet (colonne) si ventilation spécifique pour rejet vers l’extérieur Journées GP Sup Le Havre 18 Juin 2009
