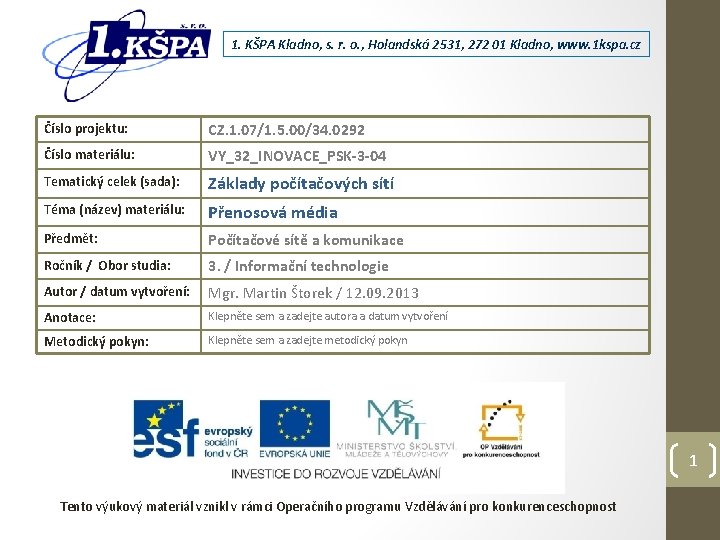

1. KŠPA Kladno, s. r. o. , Holandská 2531, 272 01 Kladno, www. 1 kspa. cz Číslo projektu: CZ. 1. 07/1. 5. 00/34. 0292 Číslo materiálu: VY_32_INOVACE_PSK-3 -04 Tematický celek (sada): Základy počítačových sítí Téma (název) materiálu: Přenosová média Předmět: Počítačové sítě a komunikace Ročník / Obor studia: 3. / Informační technologie Autor / datum vytvoření: Mgr. Martin Štorek / 12. 09. 2013 Anotace: Klepněte sem a zadejte autora a datum vytvoření Metodický pokyn: Klepněte sem a zadejte metodický pokyn 1 Tento výukový materiál vznikl v rámci Operačního programu Vzdělávání pro konkurenceschopnost

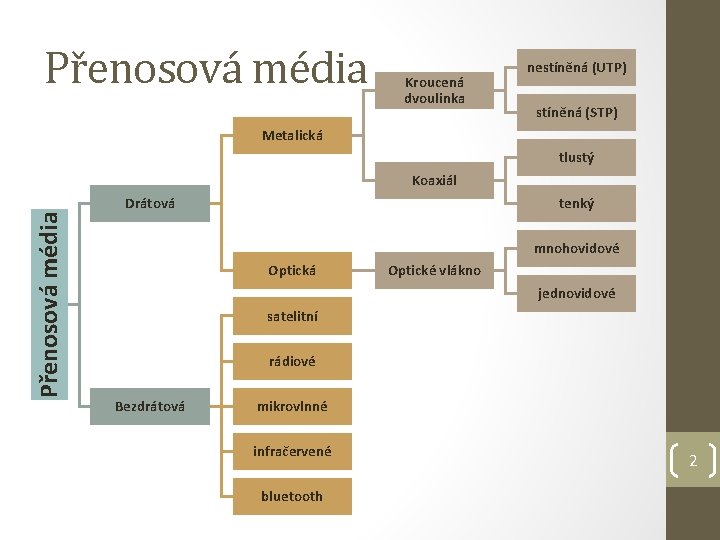

Přenosová média Kroucená dvoulinka nestíněná (UTP) stíněná (STP) Metalická tlustý Přenosová média Koaxiál Drátová tenký mnohovidové Optická Optické vlákno jednovidové satelitní rádiové Bezdrátová mikrovlnné infračervené bluetooth 2

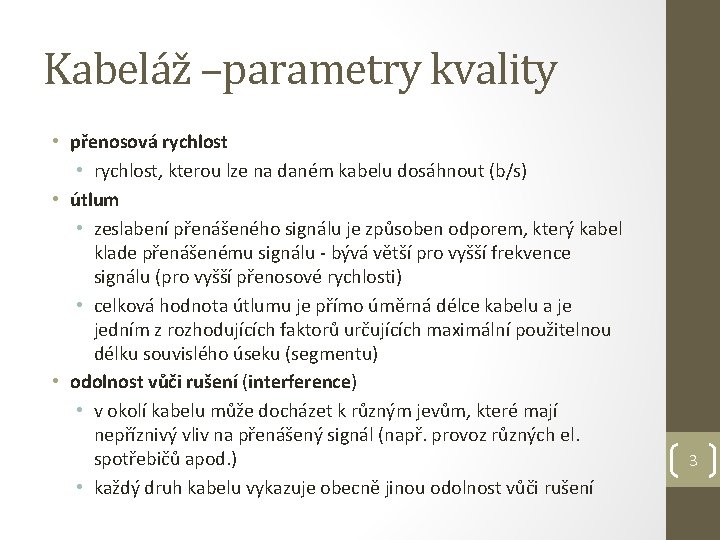

Kabeláž –parametry kvality • přenosová rychlost • rychlost, kterou lze na daném kabelu dosáhnout (b/s) • útlum • zeslabení přenášeného signálu je způsoben odporem, který kabel klade přenášenému signálu - bývá větší pro vyšší frekvence signálu (pro vyšší přenosové rychlosti) • celková hodnota útlumu je přímo úměrná délce kabelu a je jedním z rozhodujících faktorů určujících maximální použitelnou délku souvislého úseku (segmentu) • odolnost vůči rušení (interference) • v okolí kabelu může docházet k různým jevům, které mají nepříznivý vliv na přenášený signál (např. provoz různých el. spotřebičů apod. ) • každý druh kabelu vykazuje obecně jinou odolnost vůči rušení 3

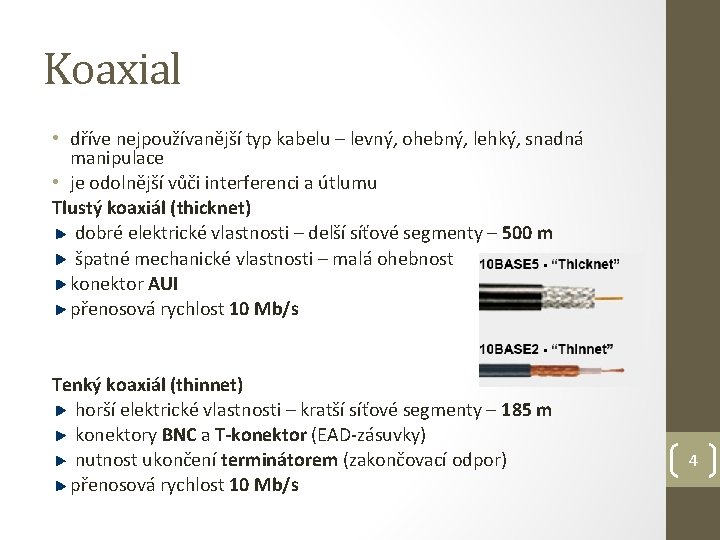

Koaxial • dříve nejpoužívanější typ kabelu – levný, ohebný, lehký, snadná manipulace • je odolnější vůči interferenci a útlumu Tlustý koaxiál (thicknet) dobré elektrické vlastnosti – delší síťové segmenty – 500 m špatné mechanické vlastnosti – malá ohebnost konektor AUI přenosová rychlost 10 Mb/s Tenký koaxiál (thinnet) horší elektrické vlastnosti – kratší síťové segmenty – 185 m konektory BNC a T-konektor (EAD-zásuvky) nutnost ukončení terminátorem (zakončovací odpor) přenosová rychlost 10 Mb/s 4

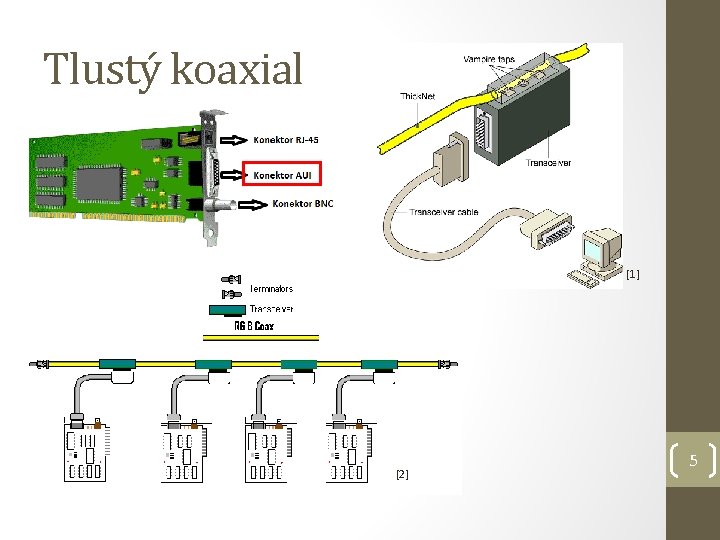

Tlustý koaxial [1] [2] 5

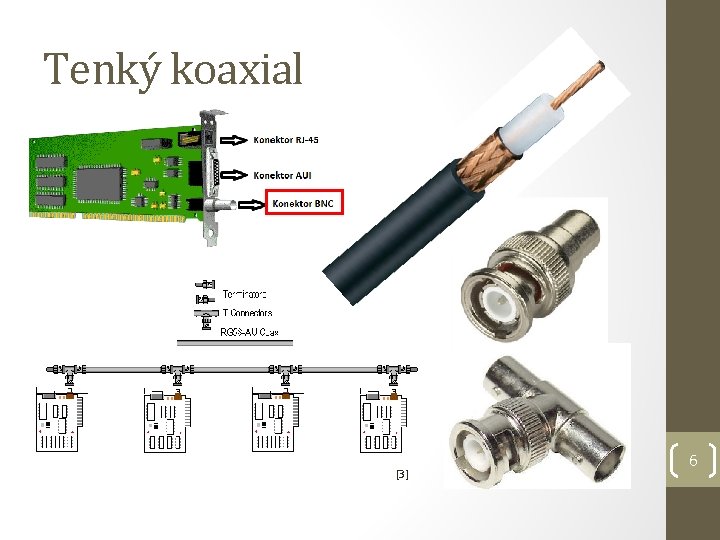

Tenký koaxial [3] 6

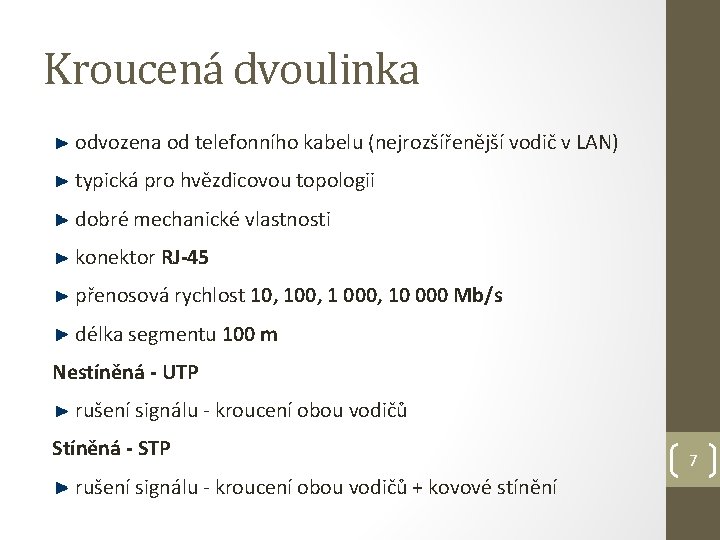

Kroucená dvoulinka odvozena od telefonního kabelu (nejrozšířenější vodič v LAN) typická pro hvězdicovou topologii dobré mechanické vlastnosti konektor RJ-45 přenosová rychlost 10, 100, 1 000, 10 000 Mb/s délka segmentu 100 m Nestíněná - UTP rušení signálu - kroucení obou vodičů Stíněná - STP rušení signálu - kroucení obou vodičů + kovové stínění 7

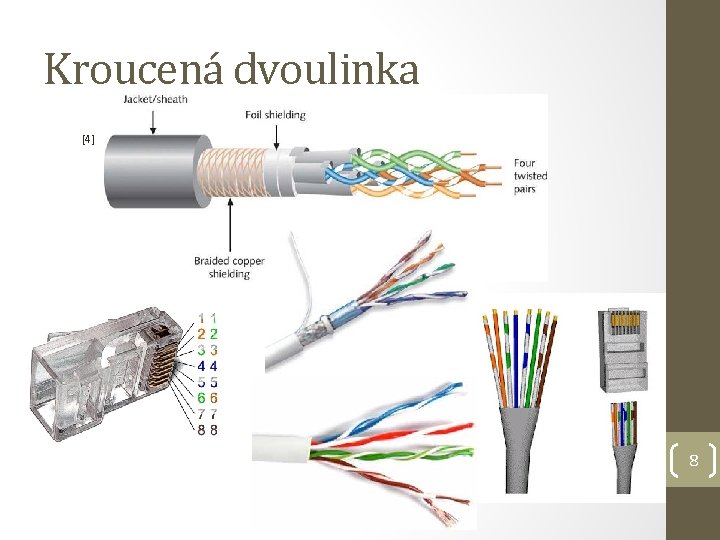

Kroucená dvoulinka [4] 8

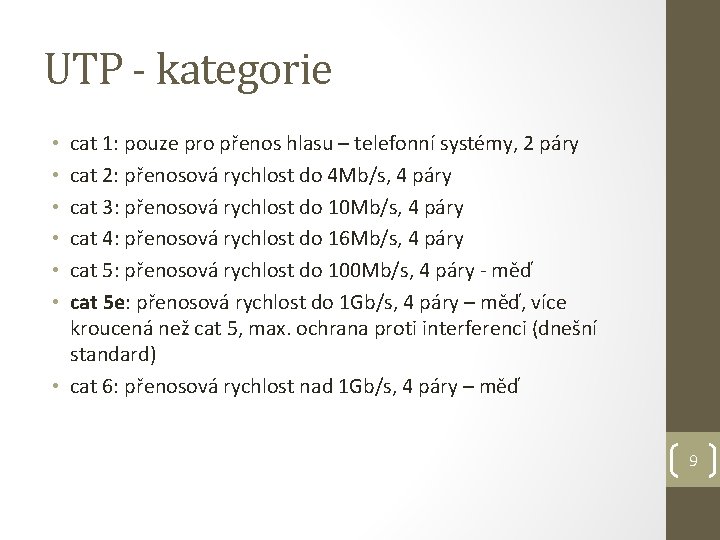

UTP - kategorie cat 1: pouze pro přenos hlasu – telefonní systémy, 2 páry cat 2: přenosová rychlost do 4 Mb/s, 4 páry cat 3: přenosová rychlost do 10 Mb/s, 4 páry cat 4: přenosová rychlost do 16 Mb/s, 4 páry cat 5: přenosová rychlost do 100 Mb/s, 4 páry - měď cat 5 e: přenosová rychlost do 1 Gb/s, 4 páry – měď, více kroucená než cat 5, max. ochrana proti interferenci (dnešní standard) • cat 6: přenosová rychlost nad 1 Gb/s, 4 páry – měď • • • 9

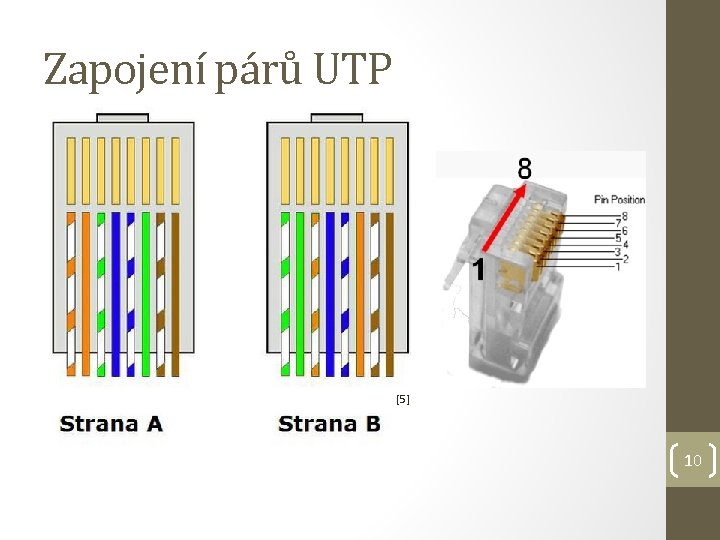

Zapojení párů UTP [5] 10

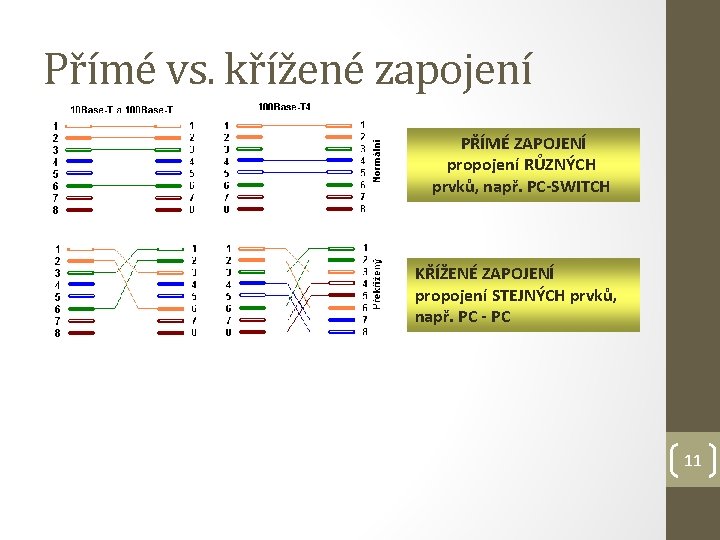

Přímé vs. křížené zapojení PŘÍMÉ ZAPOJENÍ propojení RŮZNÝCH prvků, např. PC-SWITCH KŘÍŽENÉ ZAPOJENÍ propojení STEJNÝCH prvků, např. PC - PC 11

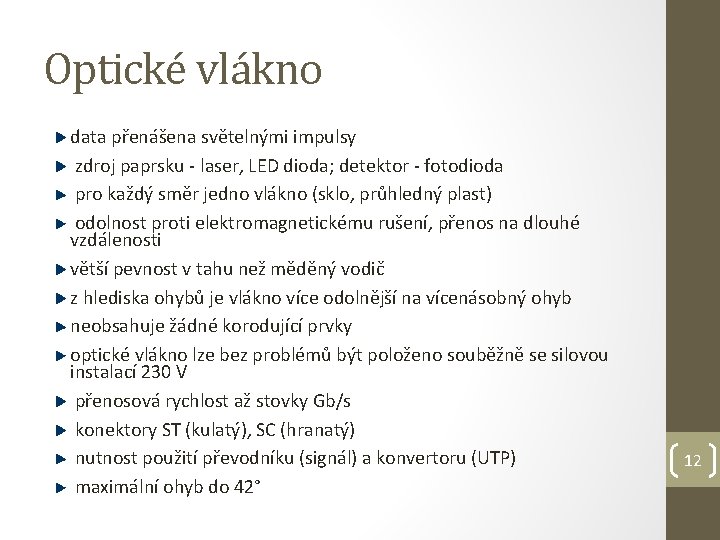

Optické vlákno data přenášena světelnými impulsy zdroj paprsku - laser, LED dioda; detektor - fotodioda pro každý směr jedno vlákno (sklo, průhledný plast) odolnost proti elektromagnetickému rušení, přenos na dlouhé vzdálenosti větší pevnost v tahu než měděný vodič z hlediska ohybů je vlákno více odolnější na vícenásobný ohyb neobsahuje žádné korodující prvky optické vlákno lze bez problémů být položeno souběžně se silovou instalací 230 V přenosová rychlost až stovky Gb/s konektory ST (kulatý), SC (hranatý) nutnost použití převodníku (signál) a konvertoru (UTP) maximální ohyb do 42° 12

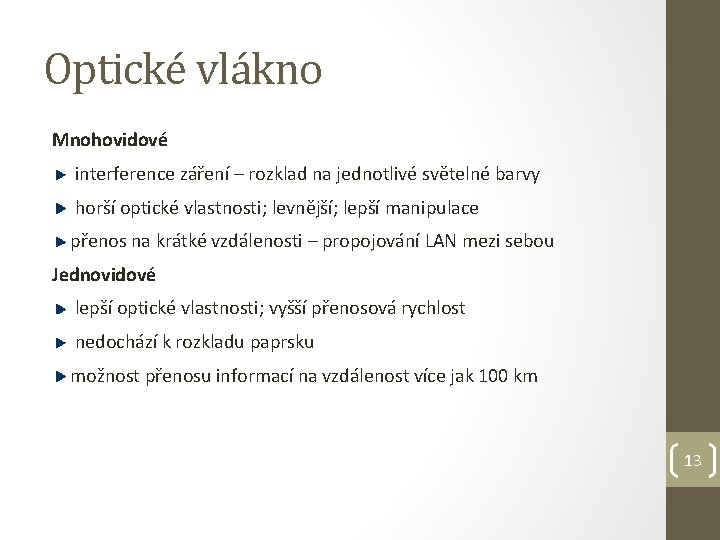

Optické vlákno Mnohovidové interference záření – rozklad na jednotlivé světelné barvy horší optické vlastnosti; levnější; lepší manipulace přenos na krátké vzdálenosti – propojování LAN mezi sebou Jednovidové lepší optické vlastnosti; vyšší přenosová rychlost nedochází k rozkladu paprsku možnost přenosu informací na vzdálenost více jak 100 km 13

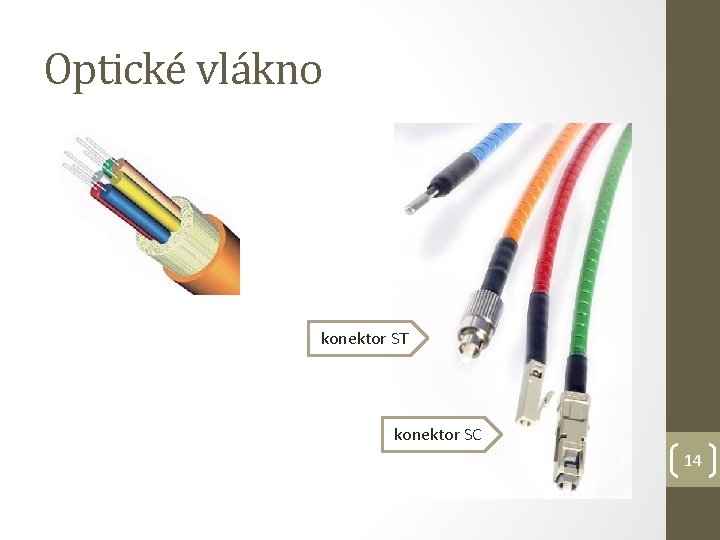

Optické vlákno konektor ST konektor SC 14

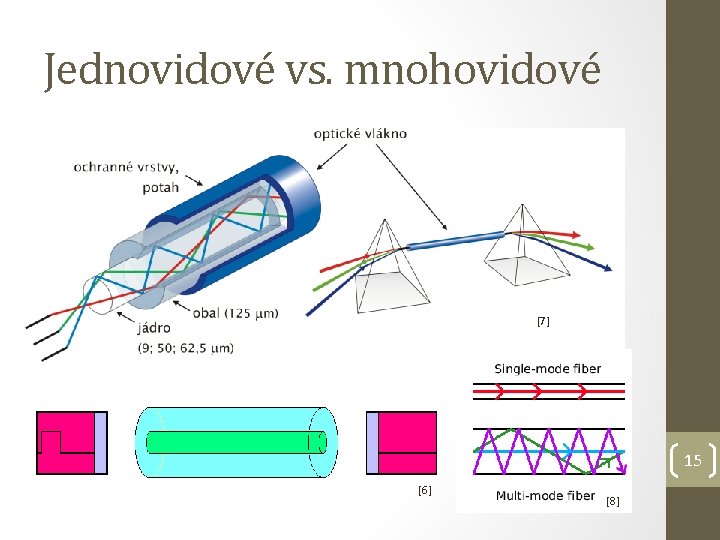

Jednovidové vs. mnohovidové [7] 15 [6] [8]

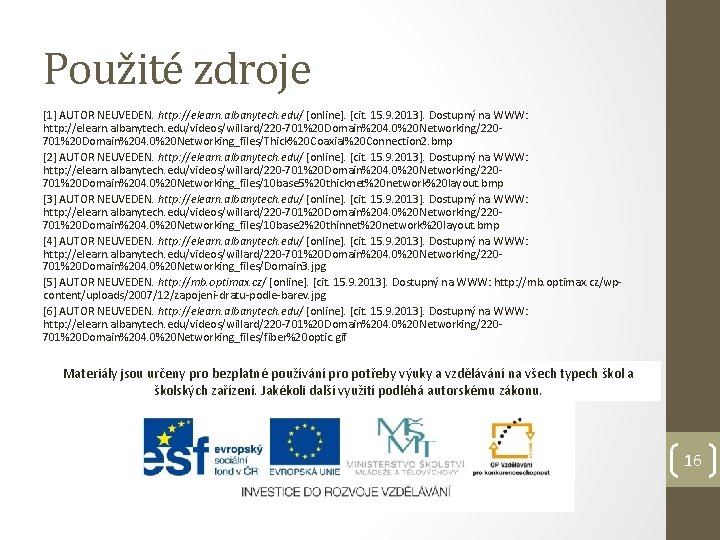

Použité zdroje [1] AUTOR NEUVEDEN. http: //elearn. albanytech. edu/ [online]. [cit. 15. 9. 2013]. Dostupný na WWW: http: //elearn. albanytech. edu/videos/willard/220 -701%20 Domain%204. 0%20 Networking/220701%20 Domain%204. 0%20 Networking_files/Thick%20 Coaxial%20 Connection 2. bmp [2] AUTOR NEUVEDEN. http: //elearn. albanytech. edu/ [online]. [cit. 15. 9. 2013]. Dostupný na WWW: http: //elearn. albanytech. edu/videos/willard/220 -701%20 Domain%204. 0%20 Networking/220701%20 Domain%204. 0%20 Networking_files/10 base 5%20 thicknet%20 network%20 layout. bmp [3] AUTOR NEUVEDEN. http: //elearn. albanytech. edu/ [online]. [cit. 15. 9. 2013]. Dostupný na WWW: http: //elearn. albanytech. edu/videos/willard/220 -701%20 Domain%204. 0%20 Networking/220701%20 Domain%204. 0%20 Networking_files/10 base 2%20 thinnet%20 network%20 layout. bmp [4] AUTOR NEUVEDEN. http: //elearn. albanytech. edu/ [online]. [cit. 15. 9. 2013]. Dostupný na WWW: http: //elearn. albanytech. edu/videos/willard/220 -701%20 Domain%204. 0%20 Networking/220701%20 Domain%204. 0%20 Networking_files/Domain 3. jpg [5] AUTOR NEUVEDEN. http: //mb. optimax. cz/ [online]. [cit. 15. 9. 2013]. Dostupný na WWW: http: //mb. optimax. cz/wpcontent/uploads/2007/12/zapojeni-dratu-podle-barev. jpg [6] AUTOR NEUVEDEN. http: //elearn. albanytech. edu/ [online]. [cit. 15. 9. 2013]. Dostupný na WWW: http: //elearn. albanytech. edu/videos/willard/220 -701%20 Domain%204. 0%20 Networking/220701%20 Domain%204. 0%20 Networking_files/fiber%20 optic. gif Materiály jsou určeny pro bezplatné používání pro potřeby výuky a vzdělávání na všech typech škol a školských zařízení. Jakékoli další využití podléhá autorskému zákonu. 16

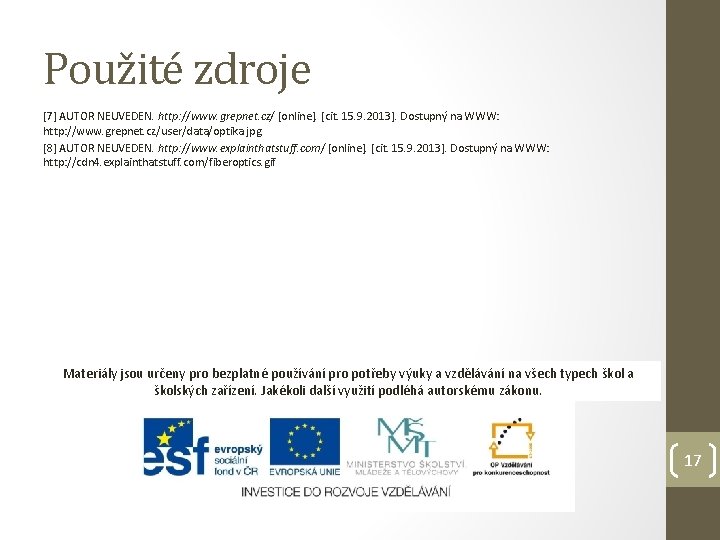

Použité zdroje [7] AUTOR NEUVEDEN. http: //www. grepnet. cz/ [online]. [cit. 15. 9. 2013]. Dostupný na WWW: http: //www. grepnet. cz/user/data/optika. jpg [8] AUTOR NEUVEDEN. http: //www. explainthatstuff. com/ [online]. [cit. 15. 9. 2013]. Dostupný na WWW: http: //cdn 4. explainthatstuff. com/fiberoptics. gif Materiály jsou určeny pro bezplatné používání pro potřeby výuky a vzdělávání na všech typech škol a školských zařízení. Jakékoli další využití podléhá autorskému zákonu. 17
