1 IMPORTANCIA DE LA ELECTRICIDAD 2 1 Importancia

1

IMPORTANCIA DE LA ELECTRICIDAD 2

1. Importancia de la Electricidad En el ámbito mundial, actualmente la Electricidad es la fuente primaria de energía de la cual se beneficia la Humanidad. Ésta, es fundamental para poder realizar las tareas y procesos asociados a diferentes sectores de la sociedad: el Industrial, Comercial, de Servicios, Domiciliario, y de Alumbrado Público, etc. Ø Fácilmente transformable y convertible a otros tipos de energía que se demandan en el uso final y particularmente en el campo industrial (mecánica de movimiento, calorífica, lumínica, etc. ). Ø Relativamente de bajo costo, en comparación con los combustibles fósiles (ACPM, gasolina, gas, etc. ) 4

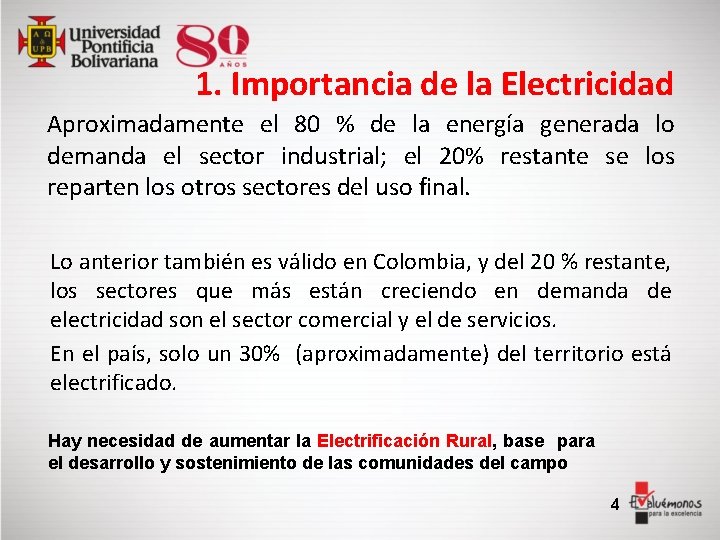

1. Importancia de la Electricidad Aproximadamente el 80 % de la energía generada lo demanda el sector industrial; el 20% restante se los reparten los otros sectores del uso final. Lo anterior también es válido en Colombia, y del 20 % restante, los sectores que más están creciendo en demanda de electricidad son el sector comercial y el de servicios. En el país, solo un 30% (aproximadamente) del territorio está electrificado. Hay necesidad de aumentar la Electrificación Rural, base para el desarrollo y sostenimiento de las comunidades del campo 4

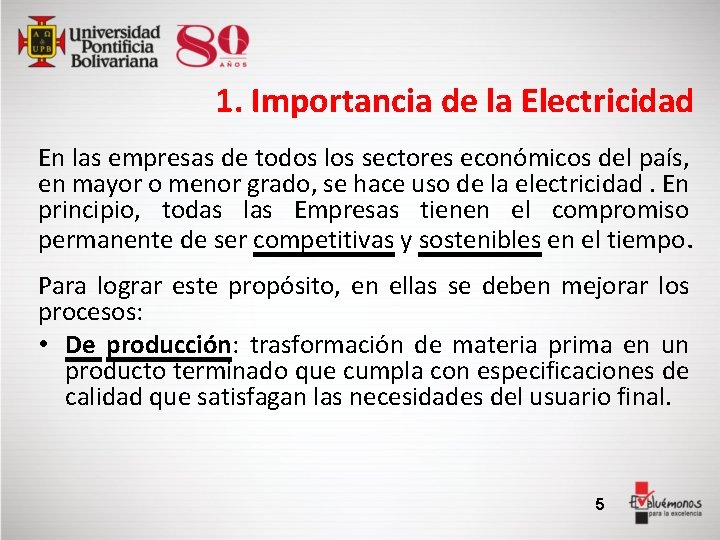

1. Importancia de la Electricidad En las empresas de todos los sectores económicos del país, en mayor o menor grado, se hace uso de la electricidad. En principio, todas las Empresas tienen el compromiso permanente de ser competitivas y sostenibles en el tiempo. Para lograr este propósito, en ellas se deben mejorar los procesos: • De producción: trasformación de materia prima en un producto terminado que cumpla con especificaciones de calidad que satisfagan las necesidades del usuario final. 5

1. Importancia de la Electricidad • De servicios: Pueden ser públicos o privados, los cuales dan calidad de vida y ofrecen actividades que las personas necesitan para la satisfacción de sus necesidades de: recreación, capacitación, salud, turismo, etc. • De gestión: Mejorar el desempeño (eficiencia y eficacia) de una organización que involucra en sus actividades tareas de análisis, diseño, modelación, organización, optimización y documentación, en forma continua. 6

2. Estructura de los Sistemas Eléctricos Generación: Es el área donde se obtiene la energía eléctrica mediante un proceso de transformación de otras fuentes de energía (química, hidráulica, térmica, fotovoltaíca, eólica, geotérmica, mareomotriz y nuclear). 7

2. Estructura de los Sistemas Eléctricos Transmisión: Es el Sistema que permite llevar la energía eléctrica desde donde se genera hasta los sitios de aprovechamiento. Se emplean líneas de transmisión en alto voltaje (44 k. V, 110 k. V, 220 k. V. ) 8

2. Estructura de los Sistemas Eléctricos Distribución: Es el Sistema que permite repartir la energía por sectores y llevar puntualmente la electricidad a los diferentes sitios de aprovechamiento. La distribución se hace a voltajes de valores medios (13. 2 k. V, 7, 62 k. V). 9

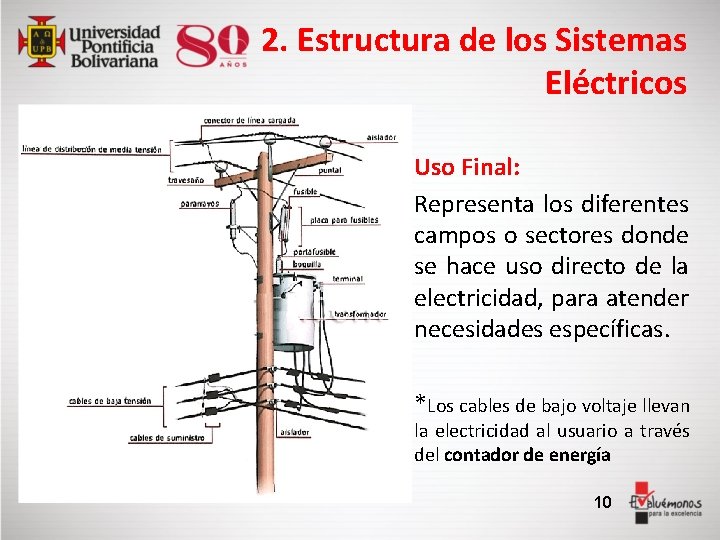

2. Estructura de los Sistemas Eléctricos Uso Final: Representa los diferentes campos o sectores donde se hace uso directo de la electricidad, para atender necesidades específicas. *Los cables de bajo voltaje llevan la electricidad al usuario a través del contador de energía 10

2. Estructura de los Sistemas Eléctricos Sectores de Uso Final de Energía Residencial Comercial Industrial De Servicios (públicos o privados): hospitales, centros educativos, sitios de recreación y deporte, transporte, centros bancarios, hoteles y restaurantes, etc. • Alumbrado Público y Semaforización • • 11

Generación 3. Producción De Electricidad En Colombia la mayoría de las fuentes de energía eléctrica son Centrales Hidroeléctricas, aprovechando su riqueza hídrica. También hay Centrales Térmicas, Centrales Eólicas, e instalaciones eléctricas con Paneles Solares. Una de las primeras centrales hidroeléctricas construidas para servicio público en Colombia fue la de Rio grande 1 (Don Matías , Antioquia - 1956). En su instalación, montaje de equipos, puesta en servicio y en las operaciones de mantenimiento intervinieron los primeros Ing. electricistas que se formaron en el país, egresados de la UPB de Medellín. atender las labores de operación y control de la maquinas así como las tareas de mantenimiento que son necesarias y obligantes en toda la instalación eléctrica del sistema. 12

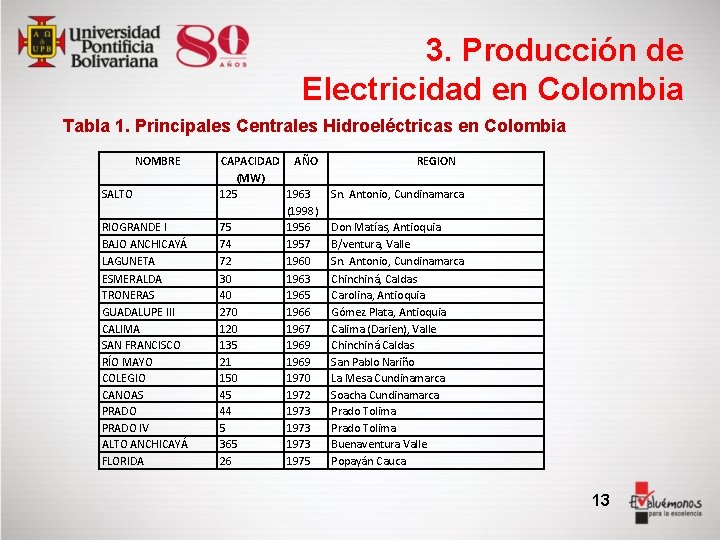

3. Producción de Electricidad en Colombia Tabla 1. Principales Centrales Hidroeléctricas en Colombia NOMBRE RIOGRANDE I BAJO ANCHICAYÁ LAGUNETA CAPACIDAD AÑO (MW) 125 1963 (1998) 75 1956 74 1957 72 1960 ESMERALDA TRONERAS GUADALUPE III CALIMA SAN FRANCISCO RÍO MAYO COLEGIO CANOAS PRADO IV ALTO ANCHICAYÁ FLORIDA 30 40 270 120 135 21 150 45 44 5 365 26 SALTO 1963 1965 1966 1967 1969 1970 1972 1973 1975 REGION Sn. Antonio, Cundinamarca Don Matías, Antioquia B/ventura, Valle Sn. Antonio, Cundinamarca Chinchiná, Caldas Carolina, Antioquia Gómez Plata, Antioquia Calima (Darien), Valle Chinchiná Caldas San Pablo Nariño La Mesa Cundinamarca Soacha Cundinamarca Prado Tolima Buenaventura Valle Popayán Cauca 13

3. Producción de Electricidad en Colombia Tabla 1. Cont… Centrales Hidroeléctricas en Colombia NOMBRE GUATAPÉ CHIVOR GUADALUPE IV SALVAJINA JAGUAS LA GUACA PARAISO BETANIA PLAYAS SAN CARLOS 1 GUAVIO LA TASAJERA URRÁ PORCE II MIEL I SOGAMOSO ITUANGO CARLOS LLERAS RESTREPO CAPACIDAD EN Mw 560 1000 202 285 170 310 270 540 201 240 1150 306 329 405 396 820 2400 78 AÑO 1980 1982 1985 1987 1988 1992 1994 2000 2001 2002 2014 2015 REGION Guatapé Antioquia Santa María - Boyacá Alejandría Antioquia Silvia Cauca San Rafael Antioquia La Mesa Cundinamarca Yaguará Huila San Carlos Antioquia Ubalá Cundinamarca Bello Antioquia Tierralta Cordoba Antioquia Norcasia Caldas Santander Antioquia en proceso de construcción Barbosa Antioquia (PREMIO NAL ING, 2016) 14

3. Producción de Electricidad en Colombia CENTRALES TERMOELÉCTRICAS EN COLOOMBIA Fuente: tomada de http: //termodinamicaudingelectrica. blogspot. com. co/2012/05/plantastermoelectricas-localizadas-en. html 15

3. Producción de Electricidad en Colombia CENTRALES EÓLICAS Colombia ha instalado en los últimos años 2 grandes parques eólicos en el departamento de La Guajira: El parque eólico Jepirachi ubicado en la alta Guajira, con 15 aerogeneradores, inaugurada en el año 2003, y el parque eólico Wayúu, ubicado entre el Cabo de la Vela y Puerto Bolívar, con capacidad para 20 megavatios. La Guajira es el departamento que más se presta para el uso de la energía eólica por la presencia permanente de corrientes fuertes de aire (viento) durante todo el año. Fuente: Tomada de http: //termodinamicaudingelectrica. blogspot. com. co/2012/05/plantastermoelectricas-localizadas-en. html 16

3. Producción de Electricidad en Colombia ENERGIA FOTOVOLTAÍCA (CON PANELES SOLARES) En Pereira, Risaralda 17
