Beatriz Planelles – IES Pedro de Luna PARTÍCULAS ATÓMICAS Partículas del átomo El mismo número de electrones y protones indica un átomo neutro Átomo de un metal Átomo de un no metal Átomo de Mg 2+ Átomo de F- Capta con facilidad electrones Pierde con facilidad electrones

Beatriz Planelles – IES Pedro de Luna CORRIENTE ELÉCTRICA La corriente eléctrica es la circulación ordenada de electrones libres a través de un conductor.

Beatriz Planelles – IES Pedro de Luna CORRIENTE ELÉCTRICA La Intensidad de corriente, es la cantidad de carga que circula en la unidad de tiempo. Se designa por la letra I, se mide en Amperios (A) La Diferencia de potencial, es la fuerza encargada de hacer que se desplacen los electrones a través del conductor. Se designa por la letra V, se mide en Voltios (V) Los electrones se desplazan de un átomo al siguiente impulsados por la diferencia de potencial en extremos del conductor.

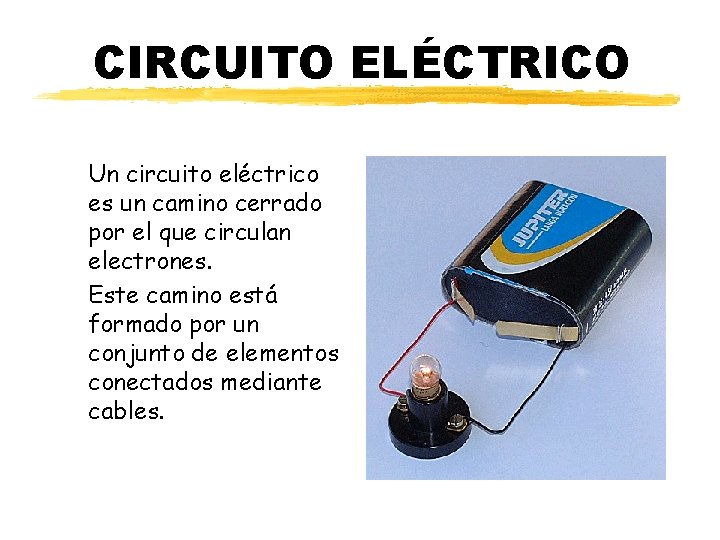

Beatriz Planelles – IES Pedro de Luna CIRCUITO ELÉCTRICO Un circuito eléctrico es un camino cerrado por el que circulan electrones. Este camino está formado por un conjunto de elementos conectados mediante cables.

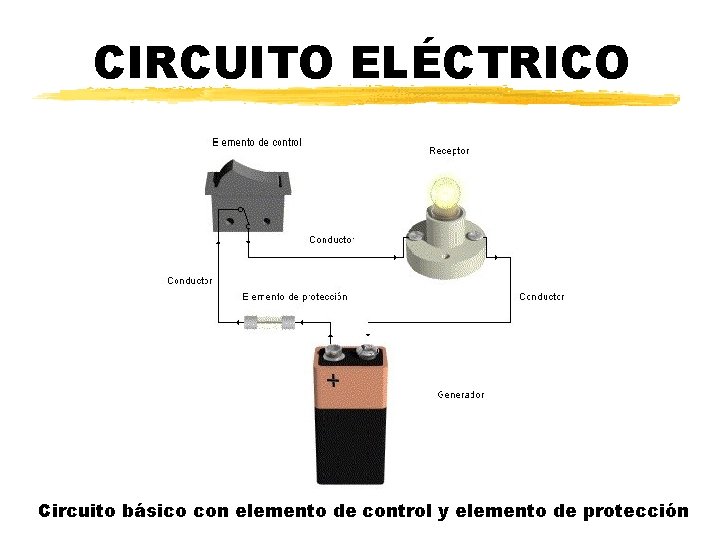

Beatriz Planelles – IES Pedro de Luna CIRCUITO ELÉCTRICO Circuito básico con elemento de control y elemento de protección

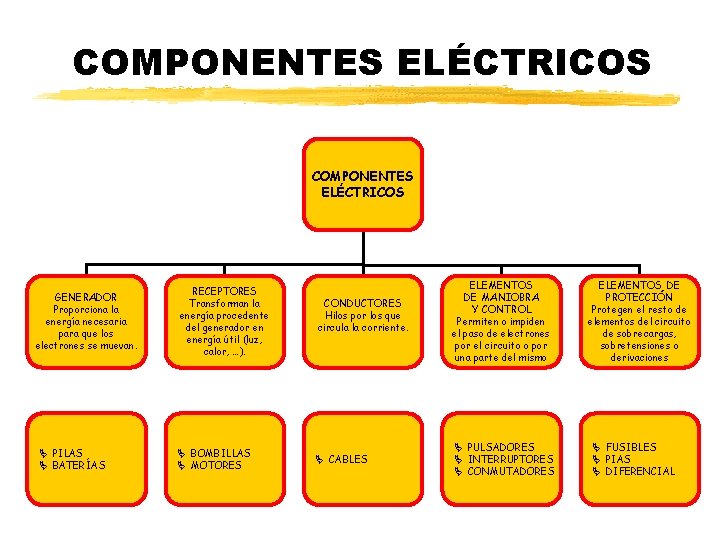

Beatriz Planelles – IES Pedro de Luna COMPONENTES ELÉCTRICOS GENERADOR Proporciona la energía necesaria para que los electrones se muevan. Ä PILAS Ä BATERÍAS RECEPTORES Transforman la energía procedente del generador en energía útil (luz, calor, …). Ä BOMBILLAS Ä MOTORES CONDUCTORES Hilos por los que circula la corriente. Ä CABLES ELEMENTOS DE MANIOBRA Y CONTROL Permiten o impiden el paso de electrones por el circuito o por una parte del mismo Ä PULSADORES Ä INTERRUPTORES Ä CONMUTADORES ELEMENTOS DE PROTECCIÓN Protegen el resto de elementos del circuito de sobrecargas, sobretensiones o derivaciones Ä FUSIBLES Ä PIAS Ä DIFERENCIAL

Beatriz Planelles – IES Pedro de Luna GENERADORES • Suministran corriente eléctrica al circuito. Tensión de las pilas más utilizadas

Beatriz Planelles – IES Pedro de Luna RECEPTORES • Transforman la energía procedente del generador en energía útil (luz, calor, movimiento, …).

Beatriz Planelles – IES Pedro de Luna CONDUCTORES • Hilos por los que circula la corriente.

Beatriz Planelles – IES Pedro de Luna ELEMENTOS DE MANIOBRA Y CONTROL • Permiten dirigir y controlar la corriente eléctrica permitiendo o impidiendo el paso de electrones por el circuito o por una parte del mismo.

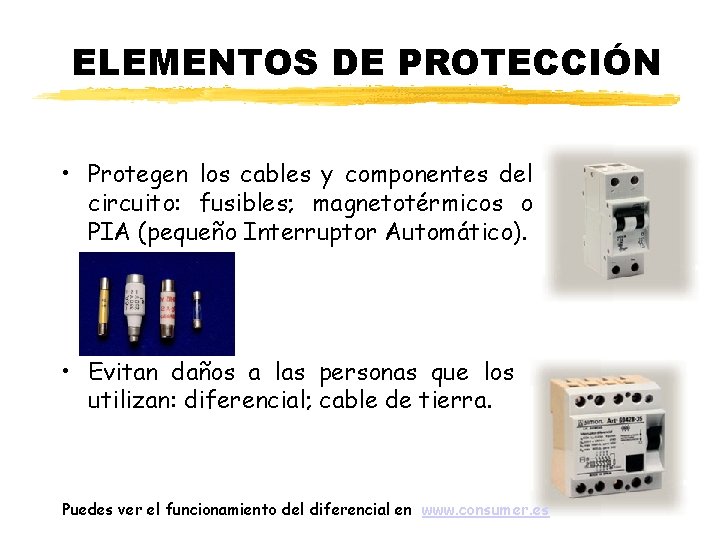

Beatriz Planelles – IES Pedro de Luna ELEMENTOS DE PROTECCIÓN • Protegen los cables y componentes del circuito: fusibles; magnetotérmicos o PIA (pequeño Interruptor Automático). • Evitan daños a las personas que los utilizan: diferencial; cable de tierra. Puedes ver el funcionamiento del diferencial en www. consumer. es

Beatriz Planelles – IES Pedro de Luna SÍMBOLOS

Beatriz Planelles – IES Pedro de Luna ESQUEMA Representación gráfica en la que se utilizan los símbolos de los elementos que componen un circuito.

Beatriz Planelles – IES Pedro de Luna TIPOS DE CIRCUITOS

Beatriz Planelles – IES Pedro de Luna TIPOS DE CIRCUITOS Circuito completo con protección Circuito serie con lámparas

Beatriz Planelles – IES Pedro de Luna TIPOS DE CIRCUITOS Circuito paralelo con lámparas Circuito mixto con lámparas

Beatriz Planelles – IES Pedro de Luna MAGNITUDES ELÉCTRICAS • TENSIÓN (o VOLTAJE): Energía por unidad de carga que se pone en juego cuando los electrones se mueven entre los extremos de un hilo conductor. Para que exista una corriente eléctrica en un hilo conductor es preciso que se establezca entre sus extremos una diferencia de potencial o voltaje. Se designa por V y se mide en Voltios (V). • INTENSIDAD: Cantidad de electrones que pasan por un circuito en cada segundo. Se designa por I y se mide en Amperios (A). • RESISTENCIA: Oposición que ofrece un circuito al paso de corriente eléctrica. Se designa por R y se mide en Ohmios (Ω).

Beatriz Planelles – IES Pedro de Luna INSTRUMENTOS DE MEDIDA • VOLTÍMETRO: Se conecta en paralelo con el componente o generador cuya tensión se quiere medir. • AMPERÍMETRO: Se conecta en serie con el receptor o receptores por los que circula la intensidad que se quiere medir. • POLÍMETRO: Sirve para medir diferentes magnitudes eléctricas (tensión, intensidad, resistencia, …) en diferentes escalas de medida.

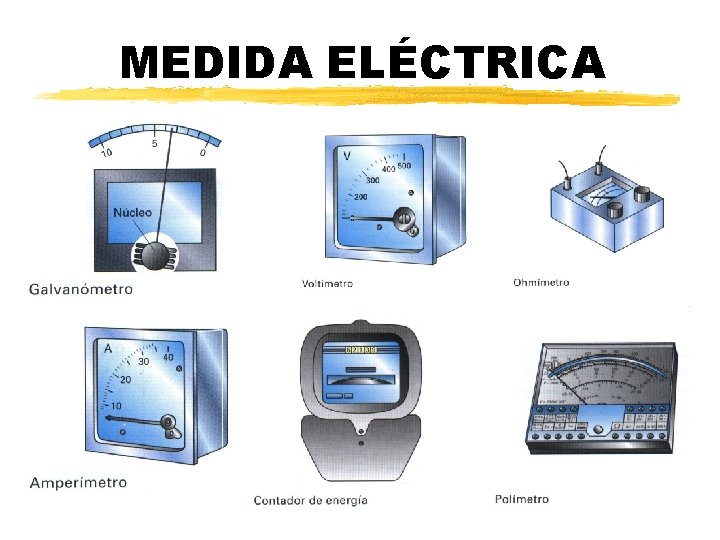

Beatriz Planelles – IES Pedro de Luna MEDIDA ELÉCTRICA

Beatriz Planelles – IES Pedro de Luna INVESTIGA 1. 2. 3. 4. 5. ¿QUE ES LA CORRIENTE ELECTRICA? ¿QUÉ TIPO DE CORRIENTE HAY EN NUESTROS HOHARES? ¿DE DÓNDE PROVIENE LA ENERGÍA ELÉCTRICA QUE USAMOS EN NUESTRA CASA? ¿PODRÍAS EXPLICAR PORQUE ENCIENDE UN FOCO O LAMPARA? ¿QUÉ DIFERENCIA HAY ENTRA LA CORRIENTE CONTINUA Y LA CORRIENTE ALTERNA? 6. ¿CUÁLES SON LAS MAGNITUDES QUE PUEDEN SER MEDIDAS EN LA ELECTRICIDAD? 7. ¿QUÉ ES UN CIRCUITO ELÉCTRICO? 8. ¿QUÉ TIPOS DE COMPONENTES ENCONTRAMOS EN UN CIRCUITO? 9. ¿QUÉ TIPO DE ELEMENTO DE PROTECCION ELECTRICA, TIENES EN TU DOMICILIO? 10. PUEDES ESTABLECER LAS DIFENECIAS ENTRE UN CIRCUITO SERIE Y PARALELO
