Un inodoro es un aparato utilizado para recoger

Un inodoro es un aparato utilizado para recoger y evacuar los excrementos humanos hacia la instalación de saneamiento y que (mediante un cierre de agua limpia) impide la salida de los olores de la alcantarilla hacia los espacios habitados. Su funcionamiento exige una descarga de gran caudal de agua en tiempo muy corto, descarga que se le proporciona mediante una cisterna. Las cisternas, que pueden ser altas o bajas, disponen de un mecanismo de llenado, con una válvula de nivel, que corta la entrada de agua cuando llega a un nivel determinado, y de otro de descarga, accionado por el usuario. HAY VARIOS TIPOS DE INODOROS: inodoro pedestal, que tiene base para fijarlo al solado; inodoro ménsula, que se sustenta en una pared; inodoro común, que se instala dentro de un macizo de mampostería con una superficie de apoyo al nivel de su borde, y el inodoro a la turca, que se instala a ras del solado.

INODOROS INODORO PEDESTAL DESCARGA Otros tipos de I. P. : EVACUACION • Inodoro a ménsula • I. P. para niños • I. P. para discapacitados motrices INODORO COMUN INODORO A LA TURCA VERTICAL POSTERIOR DUALES POR ARRASTRE SIFONICA –JET O AMERICANO Son muy elementales y están en desuso Receptáculo incorporado a un podio de mampostería Son realizados en materiales como granito, concreto, Mármol, madera, etc. Su sifón es fijo y debe hacerse en la cañería de desagüe. Se coloca al nivel del piso para ser utilizado en cuclillas Esta formado por una placa que contiene el receptáculo y lugar para apoyar los pies. El sifón debe colocarse al comienzo de su cañería de desagüe Son fijados a la albañilería por lo que no se puede acceder a la cañería.

HAY DIVERSOS TIPOS DE INODOROS: INODORO PEDESTAL Y MÉNSULA Hay dos tipos según su forma de limpieza: en los no sifónicos la limpieza se hace por arrastre y deben tener ventilado el sifón, y en los sifónicos se debe hacer por succión, que se produce al cebarse el sifón. INODORO COMUN Y A LA TURCA Inodoro pedestal de arrastre Inodoro pedestal sinfónico Inodoro ménsula Generalmente están compuestos por dos piezas, la palangana y el sifón, colocados en un macizo de mampostería, que debe estar recubierto superiormente con una chapa homogénea y de una sola pieza de mármol, fundición esmaltada o material similar no poroso.

Desagüe del inodoro A red pública (cloaca): el desagüe se efectúa por una cañería conectada a la red cloacal pública. A cámara séptica y pozo ciego: los líquidos cloacales se depositan en una cámara antes de desaguar en el pozo ciego. Solamente a pozo ciego: los líquidos cloacales desaguan directamente a pozo ciego. Otro: el inodoro desagua de modo distinto a los antes indicados.

DEPOSITOS EXTERIORES ALTOS Generalmente: Se regula el acceso del agua al deposito por medio de una “válvula a flotante” Se descarga mediante una tapa y se acciona a través de una cadena, palanca o botón. EXTERIORES MOCHILA EXTERIORES DE EMBUTIR Y SEMI-EMBUTIR • Hoy en día se usan poco • No comprometen las paredes • Buena fuerza de arrastre • No se emplean en baños bajos • El caño de descarga queda • a la vista • Fáciles de colocar • Muy buen acceso a su mecanismos • Silenciosos • Buen aspecto • Fallan con frecuencia • Su fuerza de arrastre es moderada VALVULAS • Descargan una “dosis” de agua directamente desde el caño de bajada y cierran automáticamente. • Se recargan instantáneamente. • Hay que alimentarlas desde tanque por cañería. • Quedan ocultos y no distancian el inodoro de la pared trasera • Requieren suficiente espesor de pared • Si se fisuran pueden producir filtraciones • Para cambiarlos hay que romper la Pared.

FOTOS ILUSTRATIVAS DE INODOROS ( FERRUM) INODORO de acero inoxidable INODORO A LA TURCA de acero inoxidable

FOTOS ILUSTRATIVAS DE INODOROS ( FERRUM) Modelos con deposito letrina

FUNCIONAMIENTO DE UN INODORO

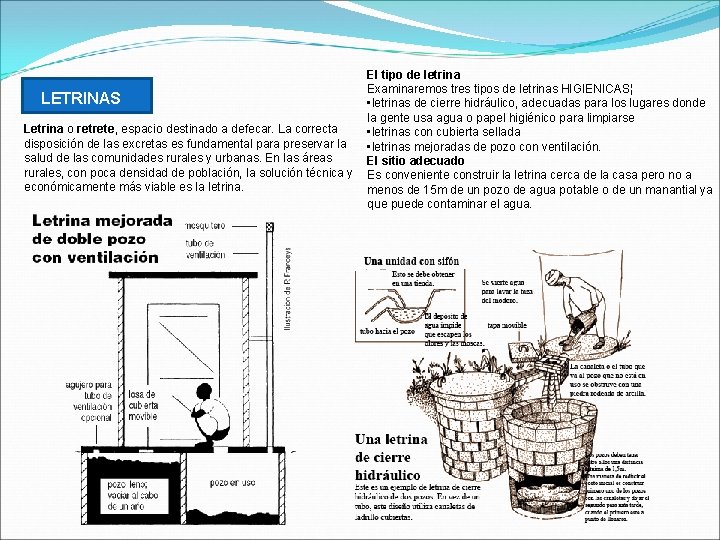

El tipo de letrina Examinaremos tres tipos de letrinas HIGIENICAS¦ LETRINAS • letrinas de cierre hidráulico, adecuadas para los lugares donde la gente usa agua o papel higiénico para limpiarse Letrina o retrete, espacio destinado a defecar. La correcta • letrinas con cubierta sellada disposición de las excretas es fundamental para preservar la • letrinas mejoradas de pozo con ventilación. salud de las comunidades rurales y urbanas. En las áreas El sitio adecuado rurales, con poca densidad de población, la solución técnica y Es conveniente construir la letrina cerca de la casa pero no a económicamente más viable es la letrina. menos de 15 m de un pozo de agua potable o de un manantial ya que puede contaminar el agua.

BIDETS • Están destinados al lavado de los genitales y del ano. • La mayoría se fabrican con 1 o 3 agujeros para la grifería • Algunos tienen la ducha integrada a la grifería mono comando. • Puede no colocarse bidet ( no es usado en muchos países). • Requieren ruptor de vacio, por tener una entrada de agua que • Puede quedar sumergida en agua ya utilizada. De pie Pedestal A ménsula no convencionales Anexándole al inodoro una ducha Invertida nos encontramos ante Algo no convencional pero multifaz. El inodoro cumple la función de Inodoro y bidet. Bidet de acero inoxidable Bidets ilustrativos ( FERRUM)

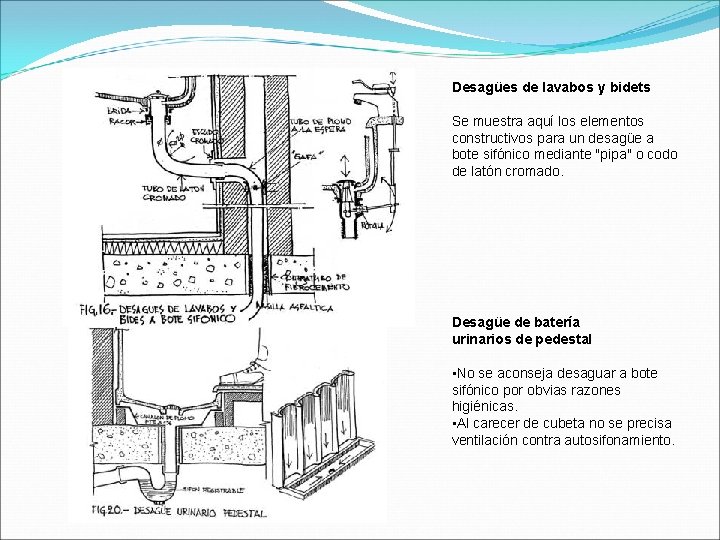

Desagües de lavabos y bidets Se muestra aquí los elementos constructivos para un desagüe a bote sifónico mediante "pipa" o codo de latón cromado. Desagüe de batería urinarios de pedestal • No se aconseja desaguar a bote sifónico por obvias razones higiénicas. • Al carecer de cubeta no se precisa ventilación contra autosifonamiento.

LAVATORIOS SIN PIE O PEDESTAL PARA SEMI ENCASTRAR • Estan destinados al lavado de la parte superior del cuerpo. • La mayoria de los modelos traen 3 agujeros para la grifería • Tienen rebosadero anti – desborde. CON PIE O PEDESTAL

FOTOS ILUSTRATIVAS DE LAVATORIOS ( FERRUM) Rinconero OTROS: • Con mesada monolítica • Lavatorios para niños • Lavatorios para discapacitados motrices

BACHAS PARA BAÑOS • Cumplen las mismas funciones que los lavatorios. • Se usan generalmente para espacios pequeños o para integrarlas a mesadas por razones estéticas.

Colocándoles un mueble bajo la mesada Se transforman en “ VANITORYS” una Manera elegante de aprovechar el espacio.

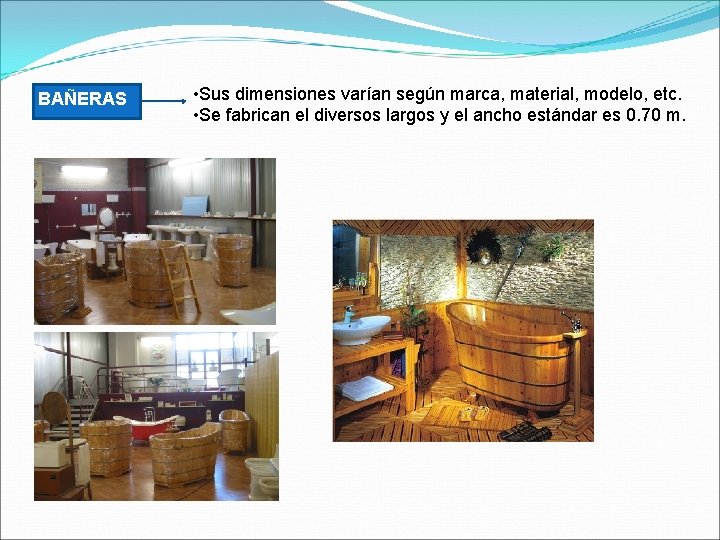

BAÑERAS • Sus dimensiones varían según marca, material, modelo, etc. • Se fabrican el diversos largos y el ancho estándar es 0. 70 m.

MODELOS PARA ARRIMAR ( CON PATAS)

MODELOS PARA EMPOTRAR DIFERENTES FORMAS

BAÑERAS CON HIDROMASAJE CABINAS VERTICALES

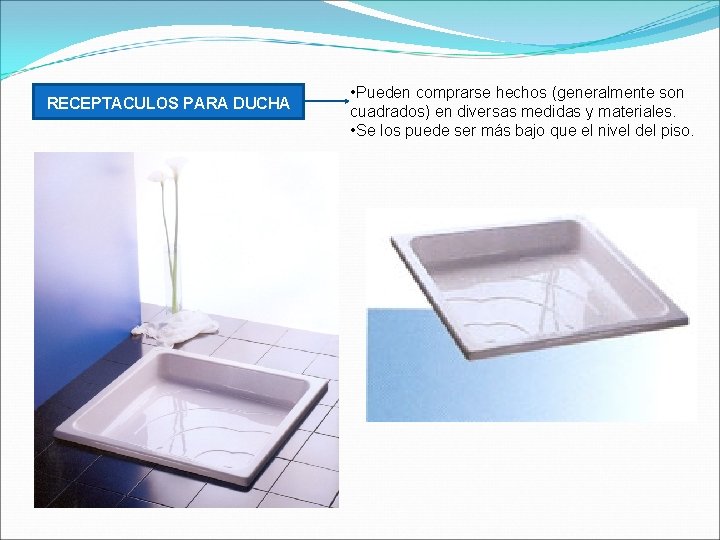

RECEPTACULOS PARA DUCHA • Pueden comprarse hechos (generalmente son cuadrados) en diversas medidas y materiales. • Se los puede ser más bajo que el nivel del piso.

Desagües de bañeras (figs. 18 y 19) y duchas. • Comprobar que se ha ejecutado el desagüe del rebosadero y comprobar mediante llenado el hermetismo del conjunto. • No utilizar mecanismos de desagües (sino tapón y cadenilla) salvo que se ejecute el conveniente registro en el faldón de la bañera. • En el caso de duchas, al carecer de cubeta de recogida de aguas, no se precisa ventilación contra autosifonamiento.

PILETAS DE COCINA • Hay diversos modelos, de 1, 2 o 3 bachas, diferentes formas Dimensiones, materiales, profundidades, etc. • Deben ser fácil de limpiar y resistentes. • Existen modelos bajo mesada y sobre mesada.

PILETAS DE LAVAR • Están destinadas al lavado de ropa y otros elementos que no generen “aguas grasas”. • Algunas tienen un fregadero incorporado.

MINGITORIOS • También se los llama “urinarios” y “orinales”. • Están destinados a la evacuación de orinas. • Tradicionalmente son de uso masculino. • Son instalados en batería o en serie, son utilizados para un uso • Colectivo y separados con divisiones para dar cierta privacidad. MURAL O MONOLÍTICO • El mismo provee la taza de recolección, el paramento impermeable frontal, y aletas laterales para resguardar PALANGANA O MÉNSULA • La mayoria no tienen sifón incorporado. • Se debe ubicar a una altura cómoda.

MINGITORIO TIPO CANALETA • Consisten en una canaleta impermeable y con buena pendiente. • Se hace en el piso, al pie de una pared con terminación impermeable contra la cual se orina. OTROS

LAVACHATAS • Se emplean en los edificios de sanidad. • Para el vaciado y lavado de los elementos con los que se recogen las disposiciones de los enfermos postrados. • Sus requerimientos son similares al del inodoro pedestal. • Necesitan provisión de agua para su limpieza.

SLOP SINK O VACIADEROS • Se los llama “inodoros vaciadero” y “vertederos”. • Se usan para la eliminación de desechos quirúrgicos. • Tienen rejilla superior para apoyar los enseres a lavar y otra inferior para retener los residuos obstructivos. • Visualmente parecido al inodoro pedestal pero con exigencias similares al inodoro a la turca.
