Transformátory

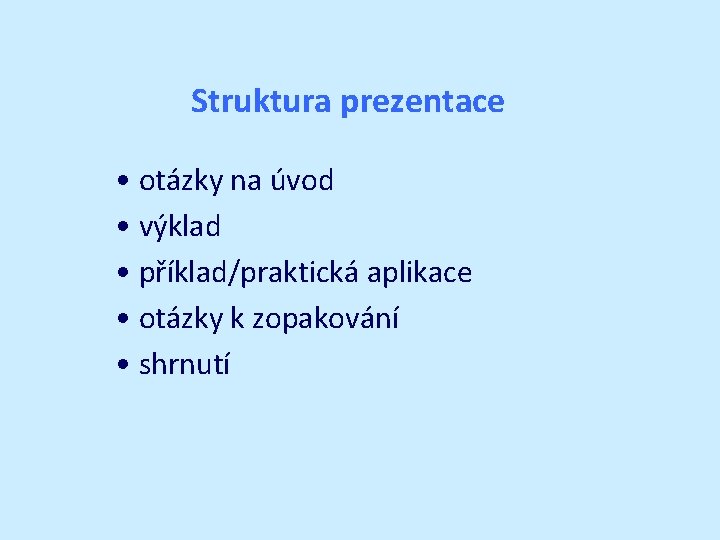

Struktura prezentace • otázky na úvod • výklad • příklad/praktická aplikace • otázky k zopakování • shrnutí
Otázky na úvod 1. Jaké napětí přenáší elektrickou energii od elektrárny ke spotřebitelům? 2. Kolik voltů se používá pro přenos elektrické energie? 3. Co si představíš pod slovem transformátor? 4. Kdo již transformátor viděl?
Transformátor • střídavé napětí je vhodné pro přenos napětí na velké vzdálenosti • při přenosu velkých napětí se minimalizují ztráty • změny hodnot přenášeného napětí se provádějí transformátory
Transformátor • netočivý stroj, přeměňuje hodnoty střídavého napětí • dvě cívky navinuté na společném jádře • princip činnosti, náčrt, další informace, animace a zajímavosti: Miniencyklopedie Elektřina ČEZ – Fyzikální základy 10. kapitola – Transformátory:
Transformační poměr Primární cívka Sekundární cívka N 1 – počet závitů N 2– počet závitů U 2 – výstupní napětí [V] U 1 – vstupní napětí [V] Transformační poměr:
Transformátor - příklad Kolik závitů musí mít sekundární cívka transformátoru, aby na jejích koncích bylo napětí 6 V, jestliže jeho primární cívka připojená k síti 230 V má 384 závitů? U 1 = 230 V N 1 = 384 U 2 = 6 V N 2 = ? ⇒ N 2 = 10 závitů
Využití transformátoru • v rozvodné elektrické síti přenosu elektrické energie z elektrárny ke spotřebitelům • transformace směrem nahoru: p > 1 ⇒ U 2 > U 1 – výstupní napětí je větší než vstupní – dálkový přenos • transformace směrem dolů: p < 1 ⇒ U 2 < U 1 – výstupní napětí je menší než vstupní – spotřebitelská síť, páječka, trafosvařovačka
Výukové programy na CD ROM • další informace, animace a zajímavosti: Výukový program Fyzika zajímavě – elektřina 2: kapitola Z elektrárny až do bytu • další informace, animace a zajímavosti: Výukový program Zebra pro školy Fyzika – kapitola Střídavý proud
Otázky k zopakování 1. 2. 3. 4. 5. Co je transformátor? Lze transformovat stejnosměrný proud? Jaké jsou základní části transformátoru? Co je transformační poměr? Jak závisí napětí na počtu závitů transformátoru? 6. Kde se transformátory využívají?
Shrnutí transformátor netočivý stroj, přeměňuje hodnoty střídavého napětí transformační poměr využití transformátoru v rozvodné elektrické síti přenosu elektrické energie z elektrárny ke spotřebitelům
