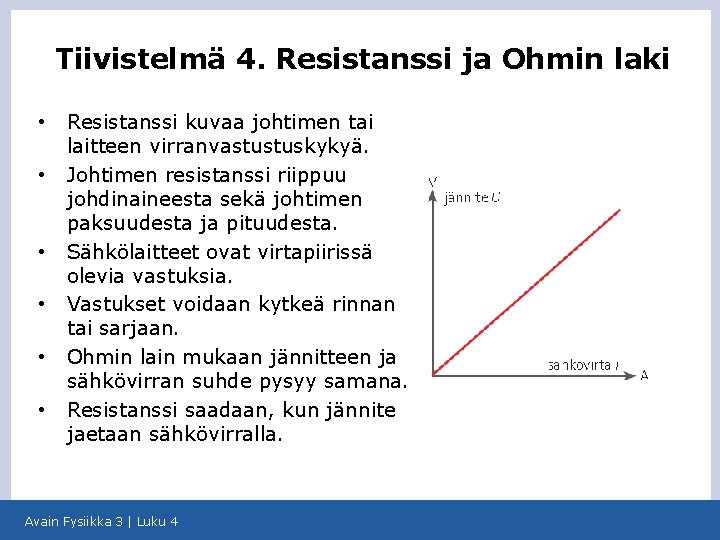

Tiivistelmä 4. Resistanssi ja Ohmin laki • • • Resistanssi kuvaa johtimen tai laitteen virranvastustuskykyä. Johtimen resistanssi riippuu johdinaineesta sekä johtimen paksuudesta ja pituudesta. Sähkölaitteet ovat virtapiirissä olevia vastuksia. Vastukset voidaan kytkeä rinnan tai sarjaan. Ohmin lain mukaan jännitteen ja sähkövirran suhde pysyy samana. Resistanssi saadaan, kun jännite jaetaan sähkövirralla. Avain Fysiikka 3 | Luku 4

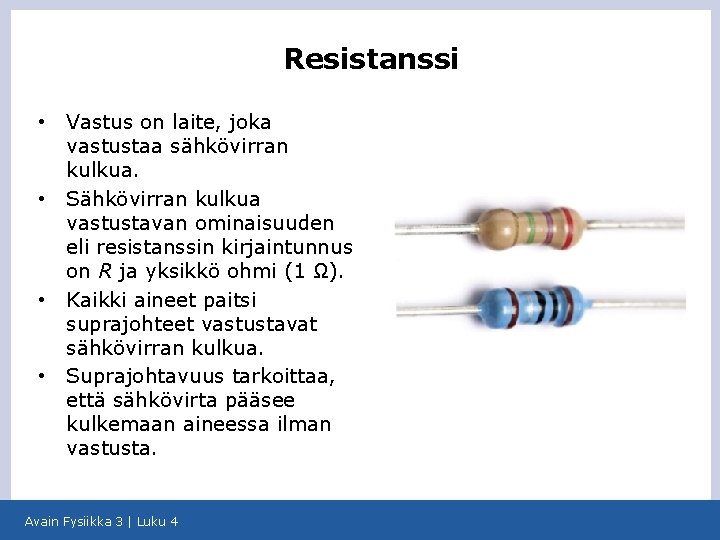

Resistanssi • • Vastus on laite, joka vastustaa sähkövirran kulkua. Sähkövirran kulkua vastustavan ominaisuuden eli resistanssin kirjaintunnus on R ja yksikkö ohmi (1 Ω). Kaikki aineet paitsi suprajohteet vastustavat sähkövirran kulkua. Suprajohtavuus tarkoittaa, että sähkövirta pääsee kulkemaan aineessa ilman vastusta. Avain Fysiikka 3 | Luku 4

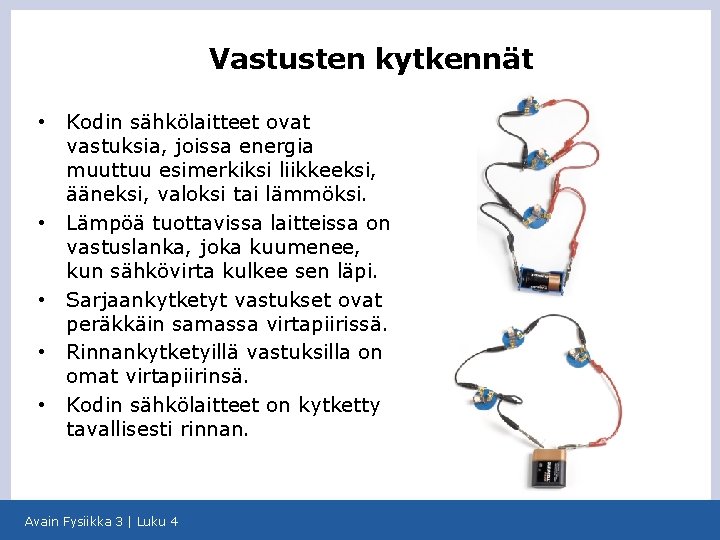

Vastusten kytkennät • • • Kodin sähkölaitteet ovat vastuksia, joissa energia muuttuu esimerkiksi liikkeeksi, ääneksi, valoksi tai lämmöksi. Lämpöä tuottavissa laitteissa on vastuslanka, joka kuumenee, kun sähkövirta kulkee sen läpi. Sarjaankytketyt vastukset ovat peräkkäin samassa virtapiirissä. Rinnankytketyillä vastuksilla on omat virtapiirinsä. Kodin sähkölaitteet on kytketty tavallisesti rinnan. Avain Fysiikka 3 | Luku 4

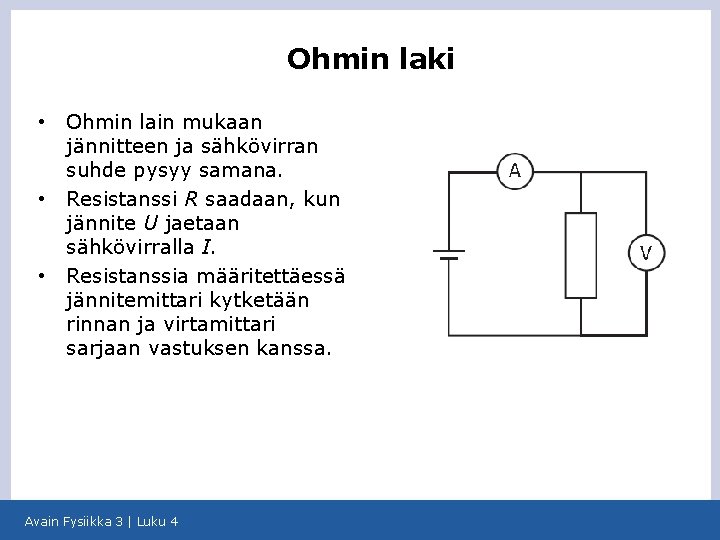

Ohmin laki • • • Ohmin lain mukaan jännitteen ja sähkövirran suhde pysyy samana. Resistanssi R saadaan, kun jännite U jaetaan sähkövirralla I. Resistanssia määritettäessä jännitemittari kytketään rinnan ja virtamittari sarjaan vastuksen kanssa. Avain Fysiikka 3 | Luku 4
