T 2 El amplificador operacional IDEAL Es un

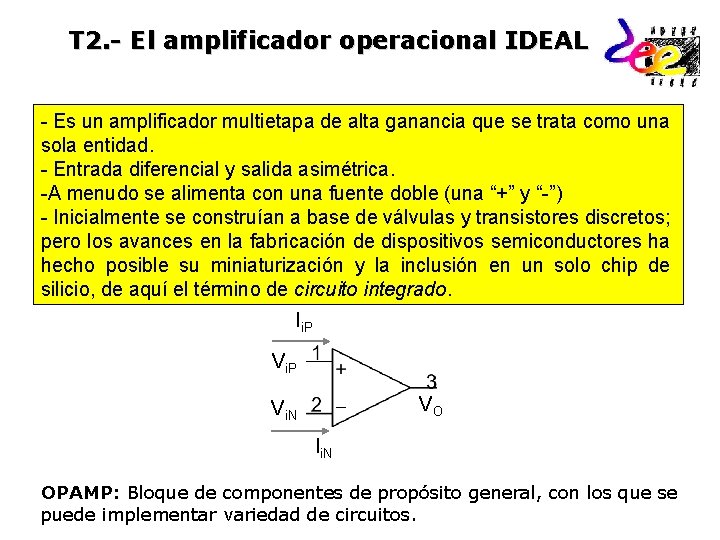

T 2. - El amplificador operacional IDEAL - Es un amplificador multietapa de alta ganancia que se trata como una sola entidad. - Entrada diferencial y salida asimétrica. -A menudo se alimenta con una fuente doble (una “+” y “-”) - Inicialmente se construían a base de válvulas y transistores discretos; pero los avances en la fabricación de dispositivos semiconductores ha hecho posible su miniaturización y la inclusión en un solo chip de silicio, de aquí el término de circuito integrado. Ii. P VO Vi. N Ii. N OPAMP: Bloque de componentes de propósito general, con los que se puede implementar variedad de circuitos.

Características de un amplificador operacional IDEAL El A. O. es un amplificador diferencial compuesto de varias etapas amplificadoras en cascada basadas en transistores con las siguientes características ideales: 1 - Amplificación diferencial AD infinita 2 - Impedancia de entrada Zi es infinita (Ii. P = Ii. N = 0) 3 - Resistencia de salida R 0=0 4 - Ancho de banda infinito (Comportamiento 1, 2 y 3 para todo el rango de frecuencia

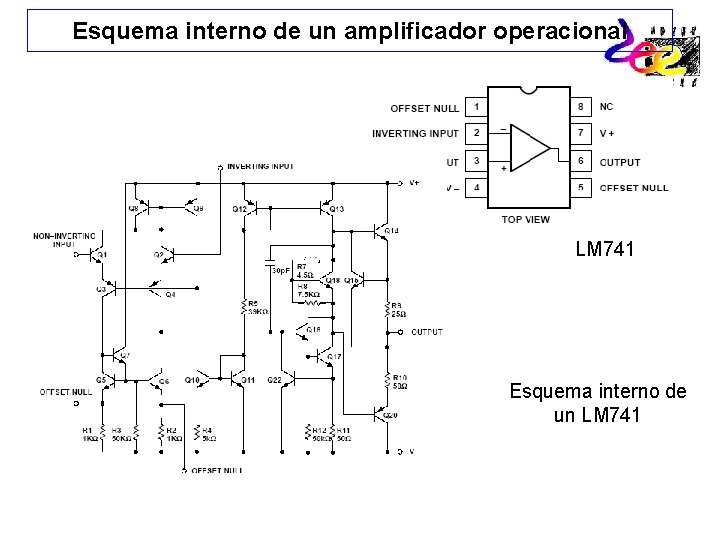

Esquema interno de un amplificador operacional LM 741 Esquema interno de un LM 741

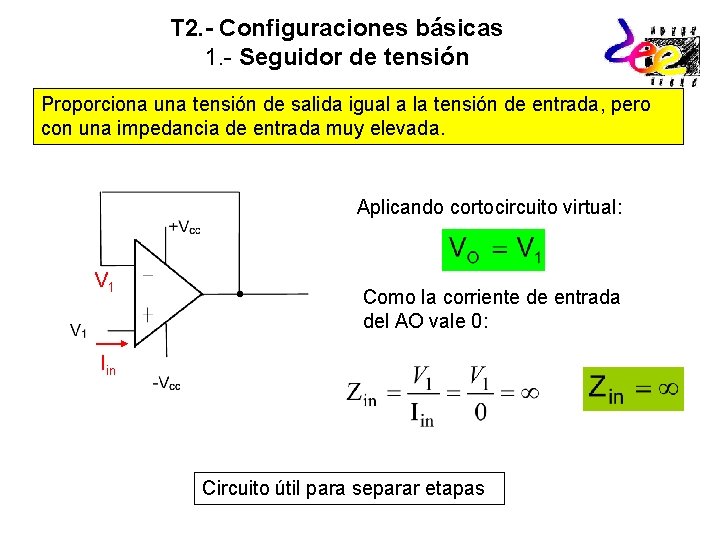

T 2. - Configuraciones básicas 1. - Seguidor de tensión Proporciona una tensión de salida igual a la tensión de entrada, pero con una impedancia de entrada muy elevada. Aplicando cortocircuito virtual: V 1 Como la corriente de entrada del AO vale 0: Iin Circuito útil para separar etapas

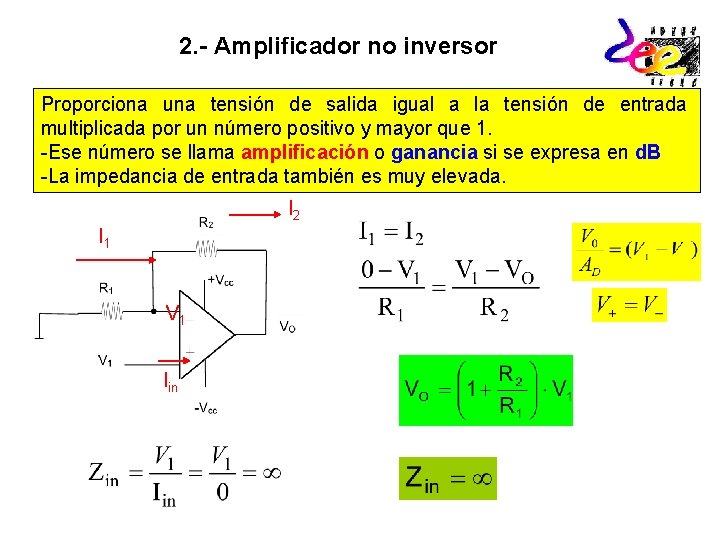

2. - Amplificador no inversor Proporciona una tensión de salida igual a la tensión de entrada multiplicada por un número positivo y mayor que 1. -Ese número se llama amplificación o ganancia si se expresa en d. B -La impedancia de entrada también es muy elevada. I 2 I 1 V 1 Iin

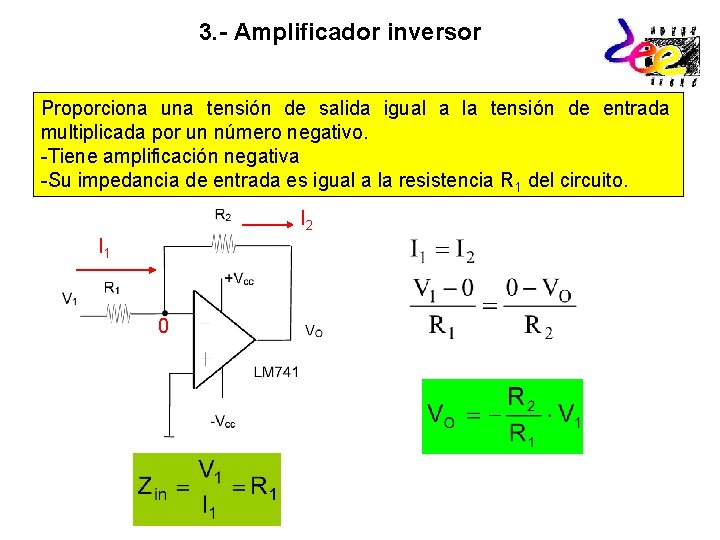

3. - Amplificador inversor Proporciona una tensión de salida igual a la tensión de entrada multiplicada por un número negativo. -Tiene amplificación negativa -Su impedancia de entrada es igual a la resistencia R 1 del circuito. I 2 I 1 0

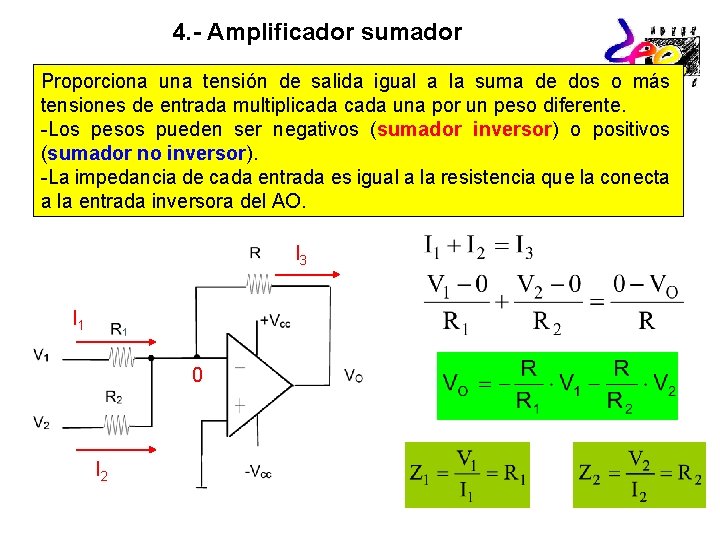

4. - Amplificador sumador Proporciona una tensión de salida igual a la suma de dos o más tensiones de entrada multiplicada una por un peso diferente. -Los pesos pueden ser negativos (sumador inversor) o positivos (sumador no inversor). -La impedancia de cada entrada es igual a la resistencia que la conecta a la entrada inversora del AO. I 3 I 1 0 I 2

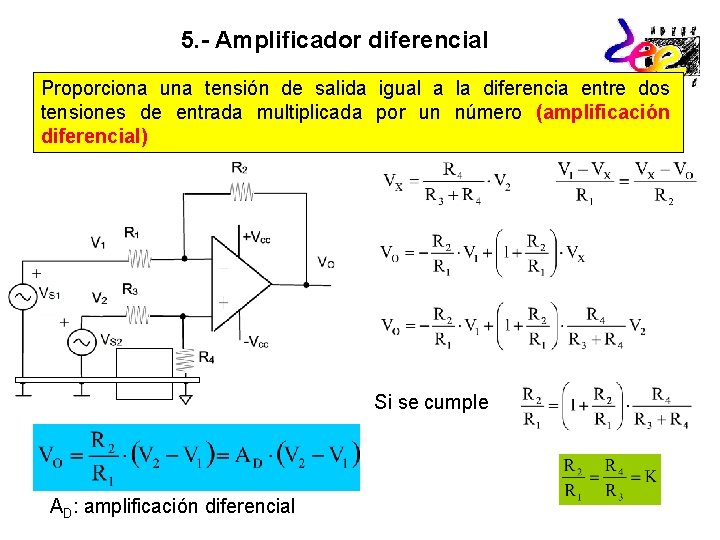

5. - Amplificador diferencial Proporciona una tensión de salida igual a la diferencia entre dos tensiones de entrada multiplicada por un número (amplificación diferencial) Vx Si se cumple AD: amplificación diferencial

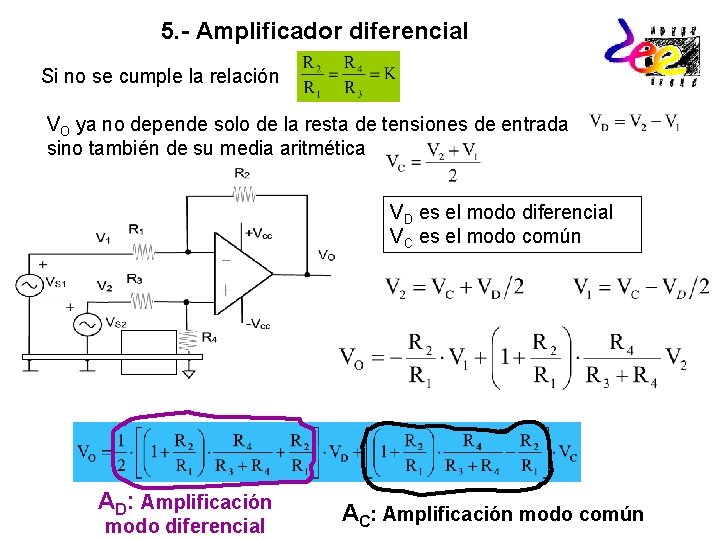

5. - Amplificador diferencial Si no se cumple la relación VO ya no depende solo de la resta de tensiones de entrada sino también de su media aritmética VD es el modo diferencial VC es el modo común AD: Amplificación modo diferencial AC: Amplificación modo común

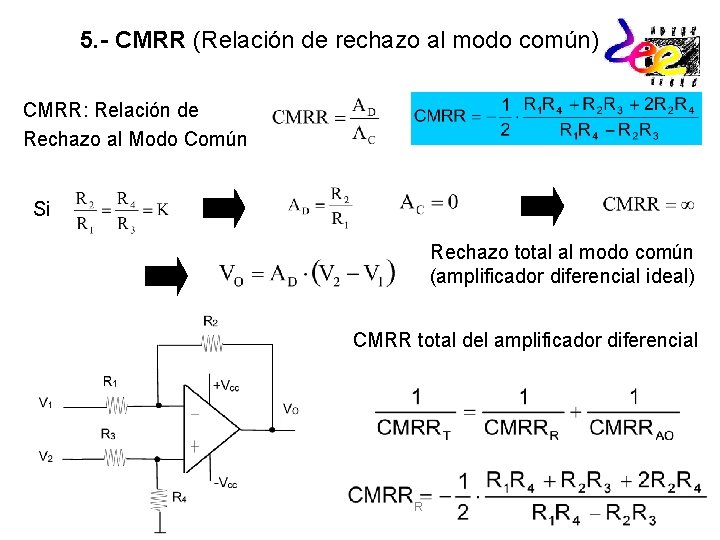

5. - CMRR (Relación de rechazo al modo común) CMRR: Relación de Rechazo al Modo Común Si Rechazo total al modo común (amplificador diferencial ideal) CMRR total del amplificador diferencial R

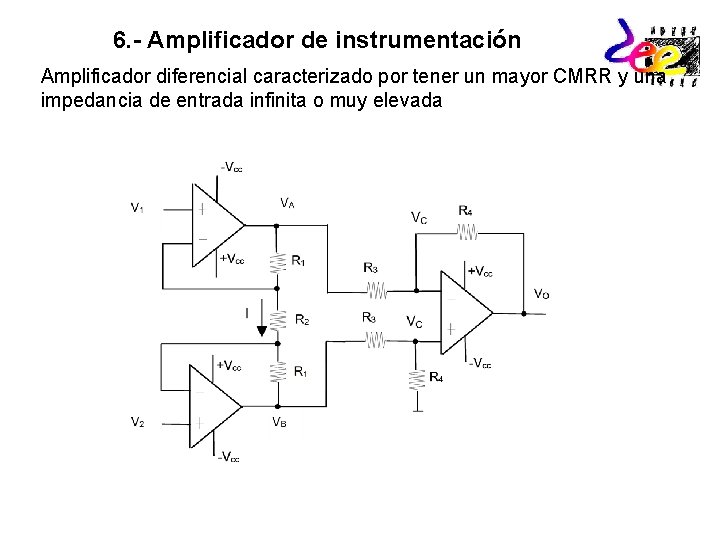

6. - Amplificador de instrumentación Amplificador diferencial caracterizado por tener un mayor CMRR y una impedancia de entrada infinita o muy elevada
