Unidad Didáctica Electrónica Analógica 4º ESO

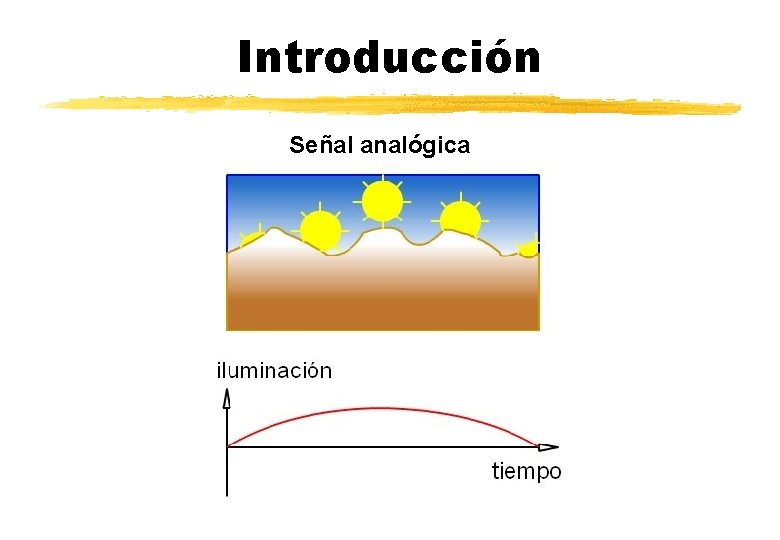

Introducción Señal analógica

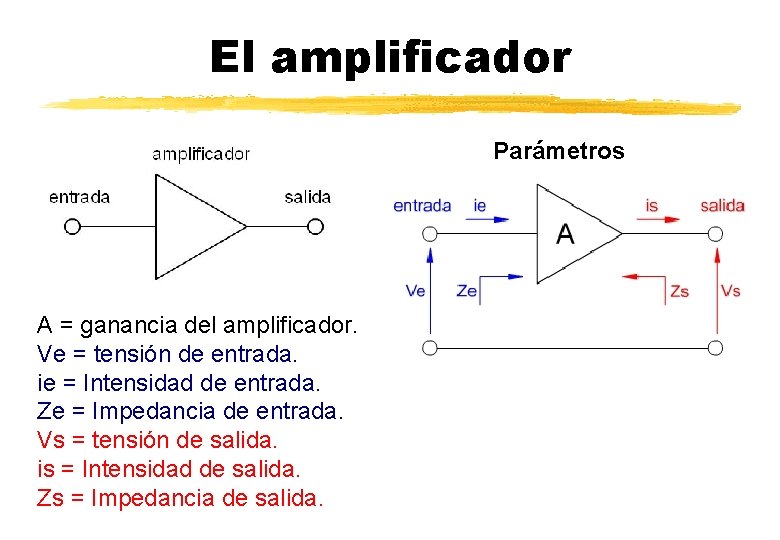

El amplificador Parámetros A = ganancia del amplificador. Ve = tensión de entrada. ie = Intensidad de entrada. Ze = Impedancia de entrada. Vs = tensión de salida. is = Intensidad de salida. Zs = Impedancia de salida.

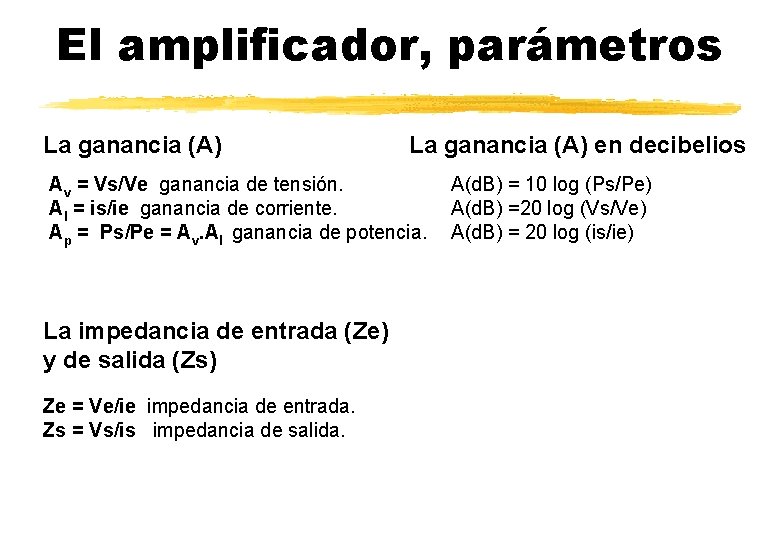

El amplificador, parámetros La ganancia (A) en decibelios Av = Vs/Ve ganancia de tensión. AI = is/ie ganancia de corriente. Ap = Ps/Pe = Av. AI ganancia de potencia. La impedancia de entrada (Ze) y de salida (Zs) Ze = Ve/ie impedancia de entrada. Zs = Vs/is impedancia de salida. A(d. B) = 10 log (Ps/Pe) A(d. B) =20 log (Vs/Ve) A(d. B) = 20 log (is/ie)

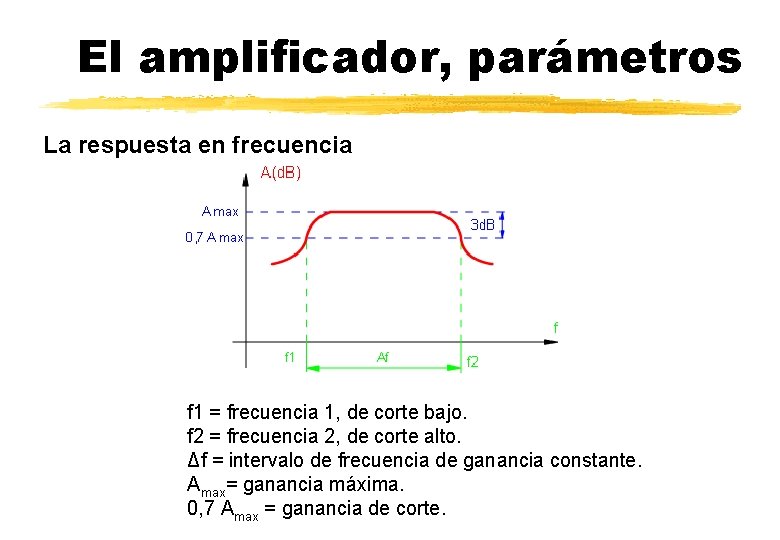

El amplificador, parámetros La respuesta en frecuencia f 1 = frecuencia 1, de corte bajo. f 2 = frecuencia 2, de corte alto. Δf = intervalo de frecuencia de ganancia constante. Amax= ganancia máxima. 0, 7 Amax = ganancia de corte.

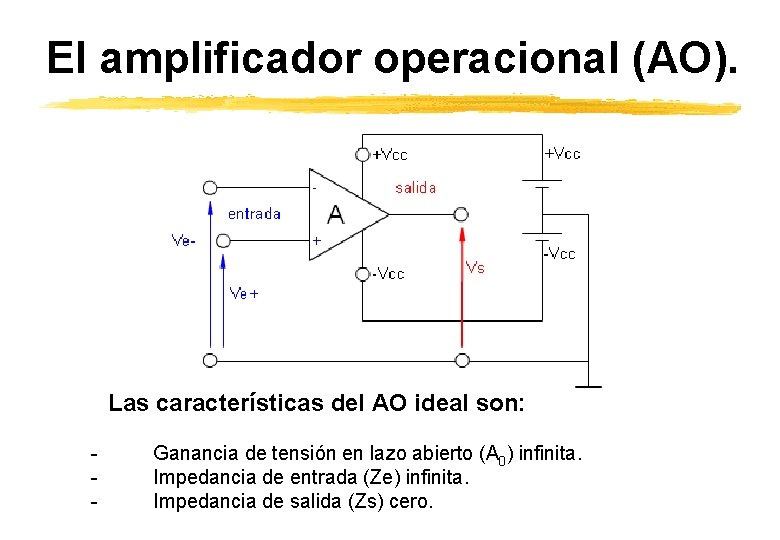

El amplificador operacional (AO). Las características del AO ideal son: - Ganancia de tensión en lazo abierto (A 0) infinita. Impedancia de entrada (Ze) infinita. Impedancia de salida (Zs) cero.

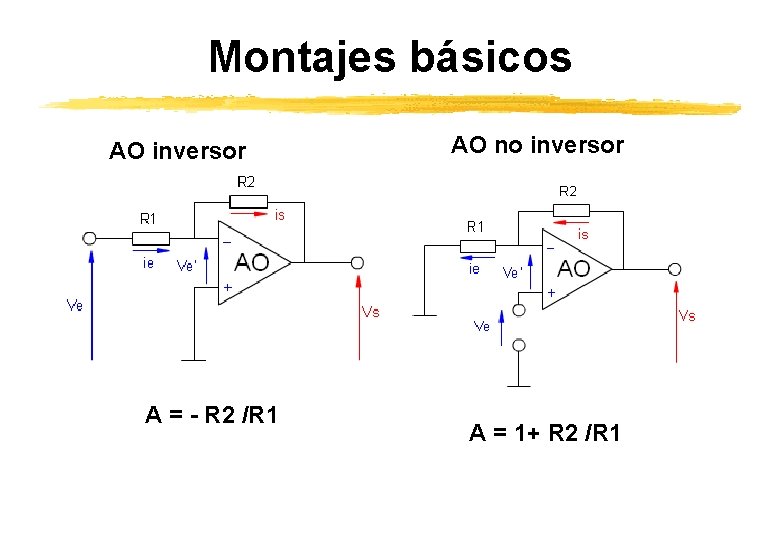

Montajes básicos AO inversor A = - R 2 /R 1 AO no inversor A = 1+ R 2 /R 1

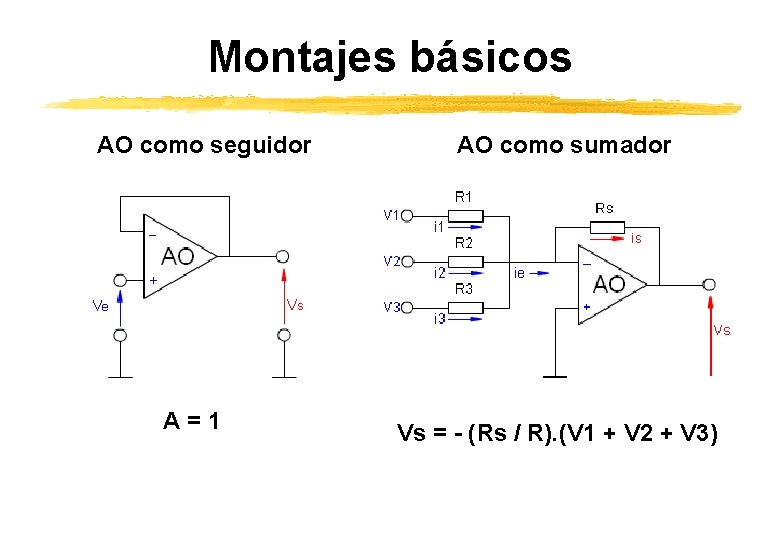

Montajes básicos AO como seguidor A=1 AO como sumador Vs = - (Rs / R). (V 1 + V 2 + V 3)

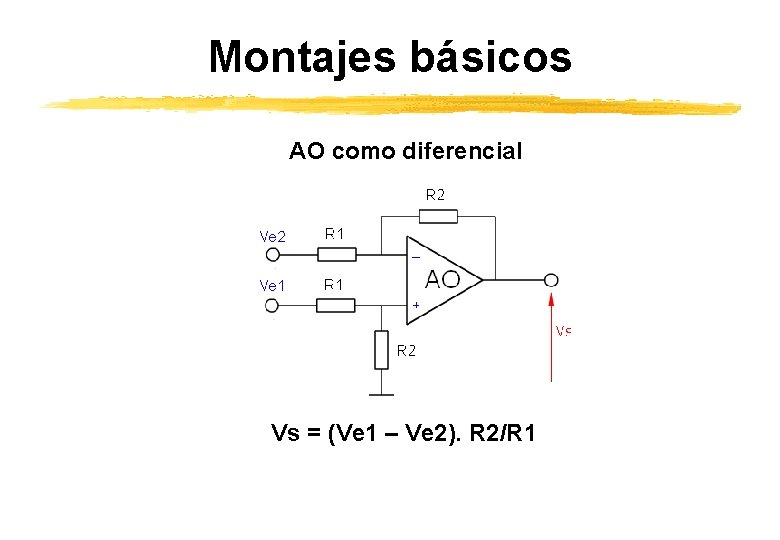

Montajes básicos AO como diferencial Vs = (Ve 1 – Ve 2). R 2/R 1

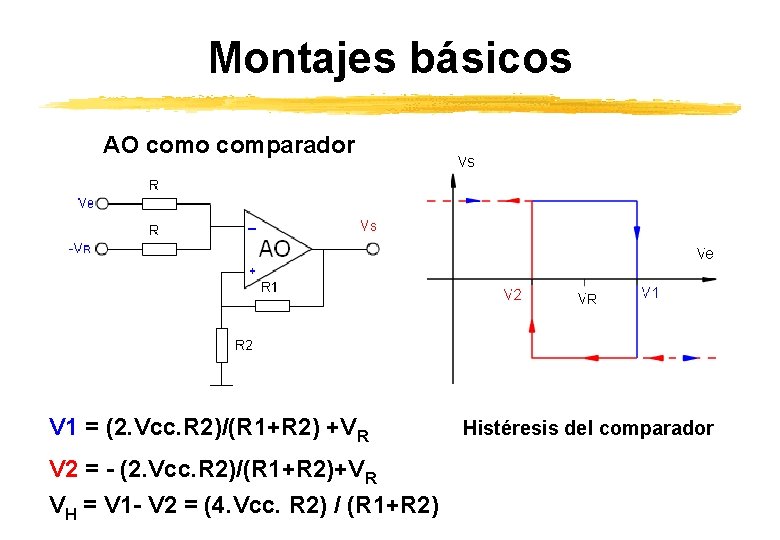

Montajes básicos AO como comparador V 1 = (2. Vcc. R 2)/(R 1+R 2) +VR V 2 = - (2. Vcc. R 2)/(R 1+R 2)+VR VH = V 1 - V 2 = (4. Vcc. R 2) / (R 1+R 2) Histéresis del comparador

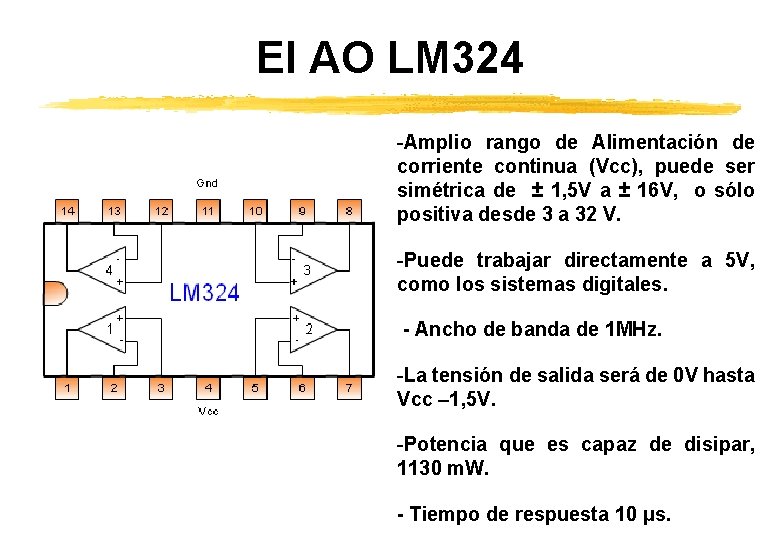

El AO LM 324 -Amplio rango de Alimentación de corriente continua (Vcc), puede ser simétrica de ± 1, 5 V a ± 16 V, o sólo positiva desde 3 a 32 V. -Puede trabajar directamente a 5 V, como los sistemas digitales. - Ancho de banda de 1 MHz. -La tensión de salida será de 0 V hasta Vcc – 1, 5 V. -Potencia que es capaz de disipar, 1130 m. W. - Tiempo de respuesta 10 μs.

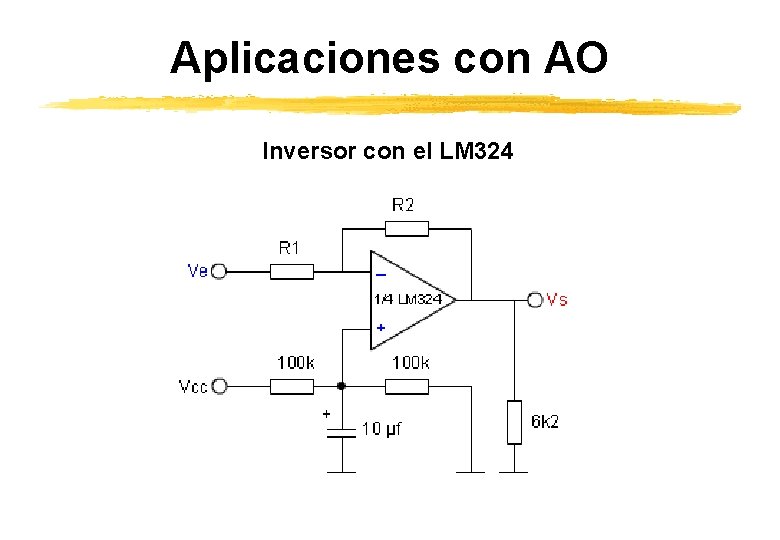

Aplicaciones con AO Inversor con el LM 324

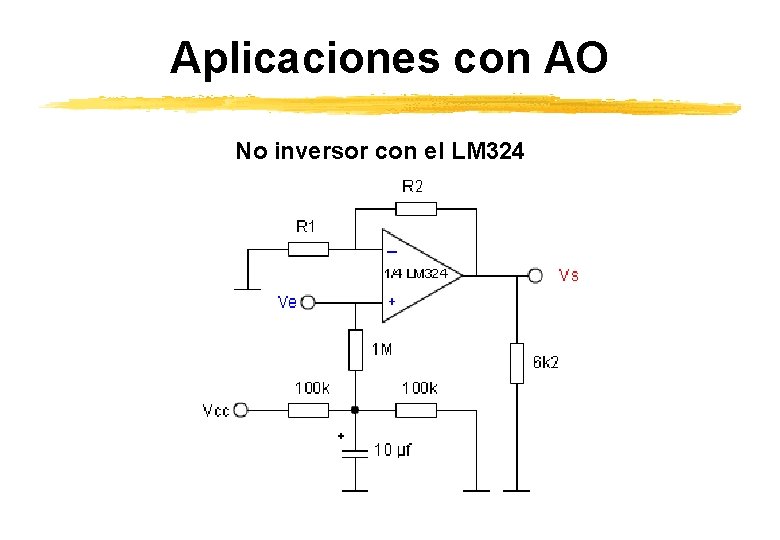

Aplicaciones con AO No inversor con el LM 324

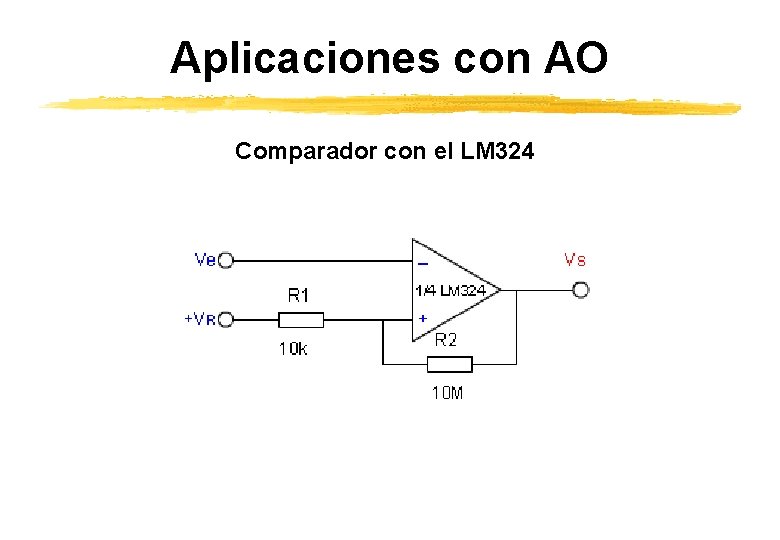

Aplicaciones con AO Comparador con el LM 324

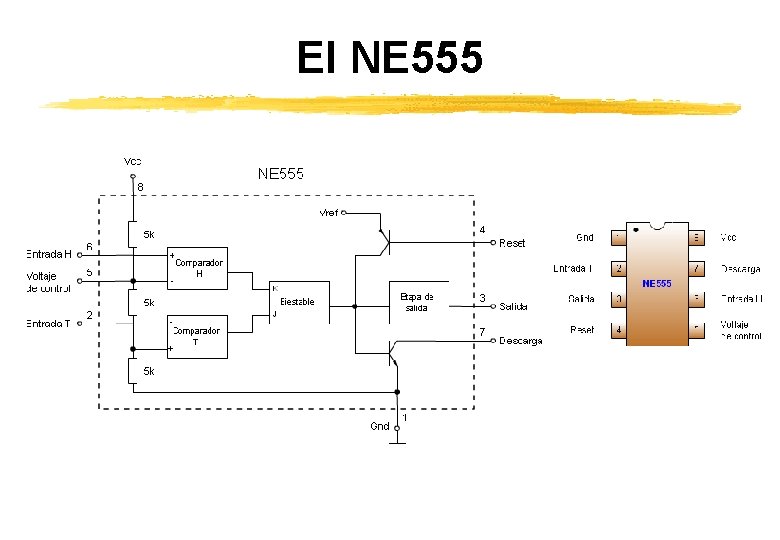

El NE 555

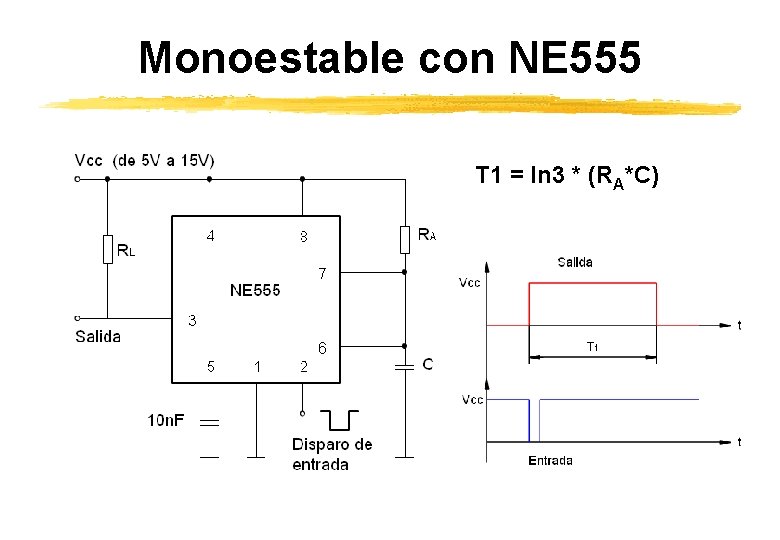

Monoestable con NE 555 T 1 = ln 3 * (RA*C)

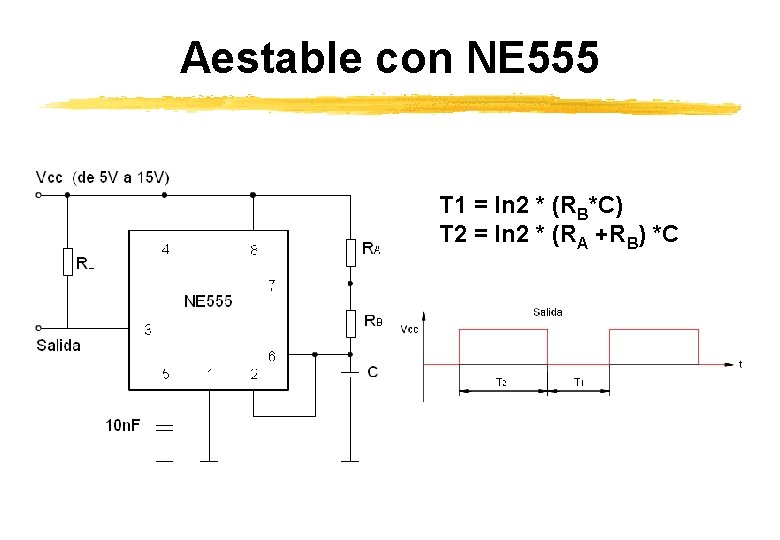

Aestable con NE 555 T 1 = ln 2 * (RB*C) T 2 = ln 2 * (RA +RB) *C

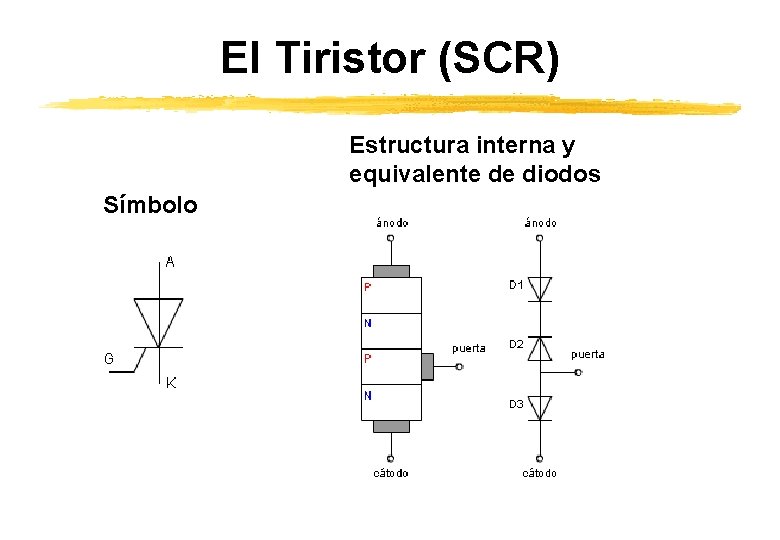

El Tiristor (SCR) Estructura interna y equivalente de diodos Símbolo

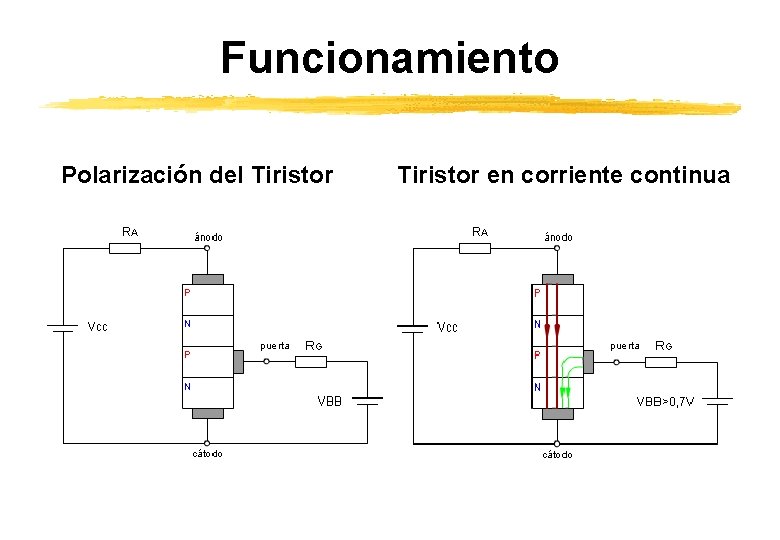

Funcionamiento Polarización del Tiristor en corriente continua

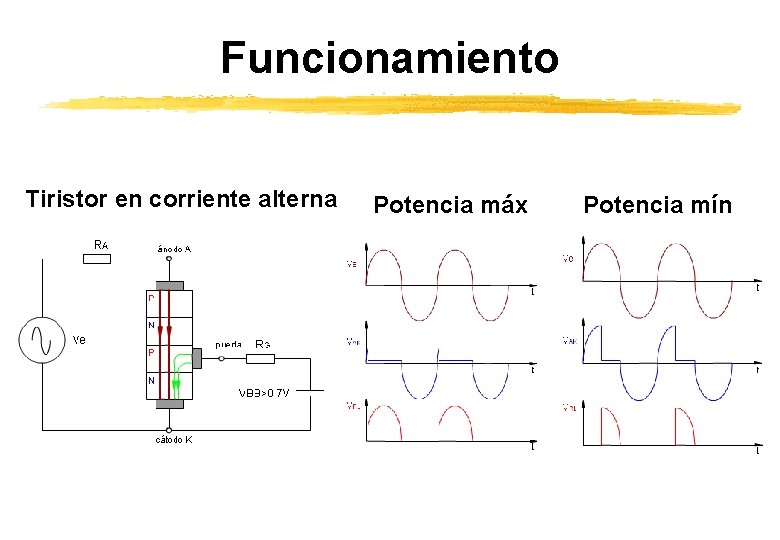

Funcionamiento Tiristor en corriente alterna Potencia máx Potencia mín

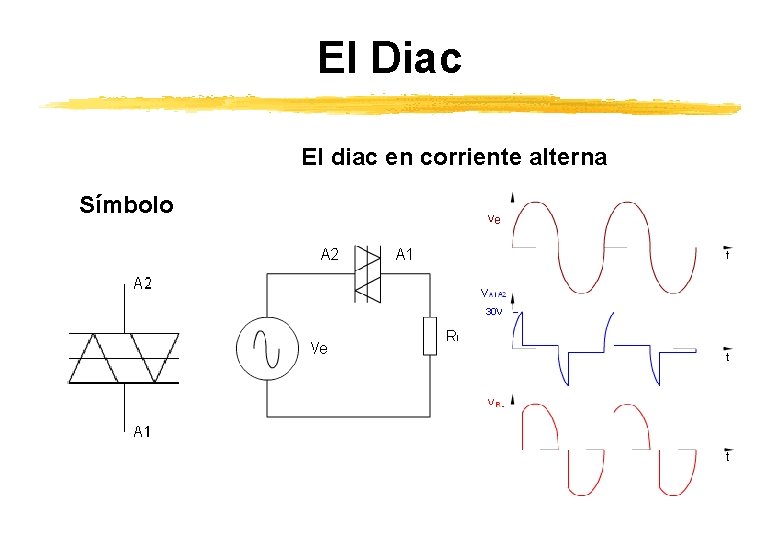

El Diac El diac en corriente alterna Símbolo

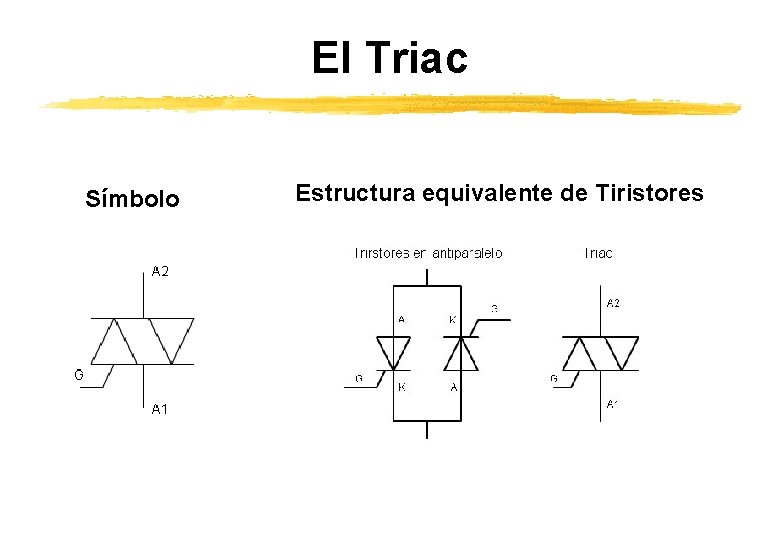

El Triac Símbolo Estructura equivalente de Tiristores

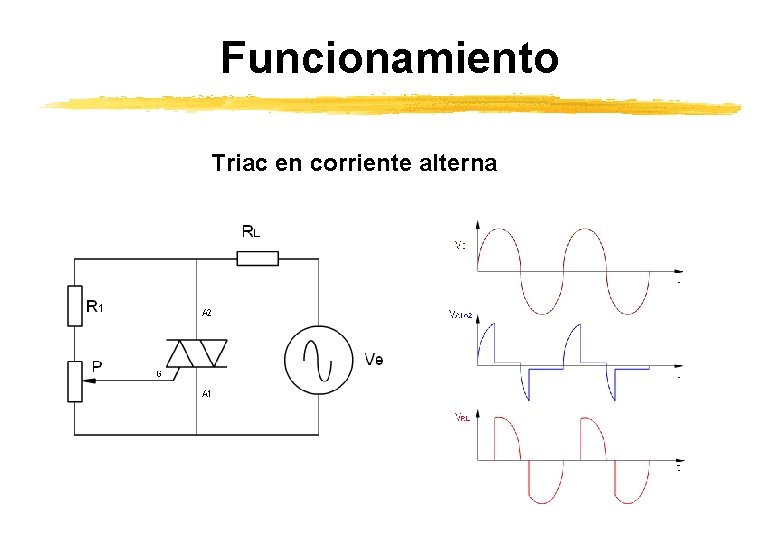

Funcionamiento Triac en corriente alterna

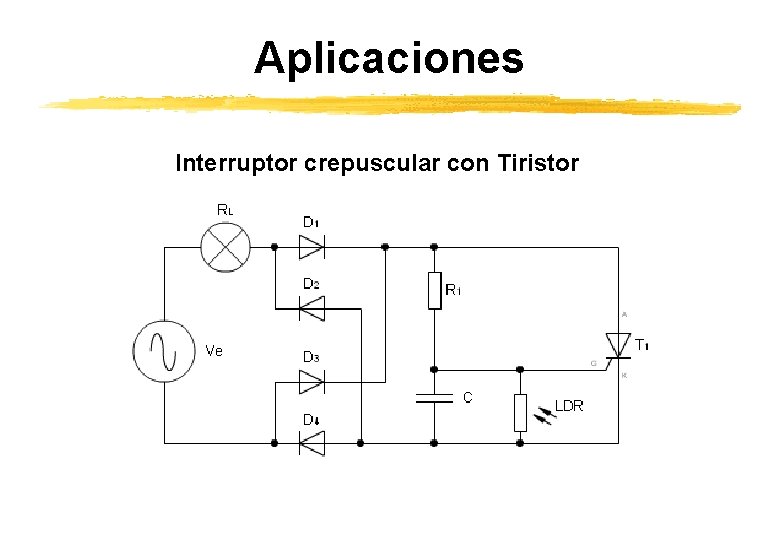

Aplicaciones Interruptor crepuscular con Tiristor

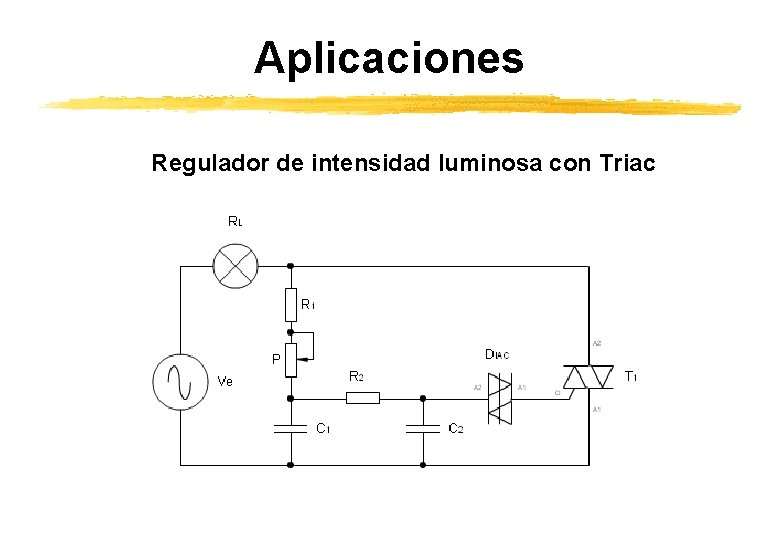

Aplicaciones Regulador de intensidad luminosa con Triac
