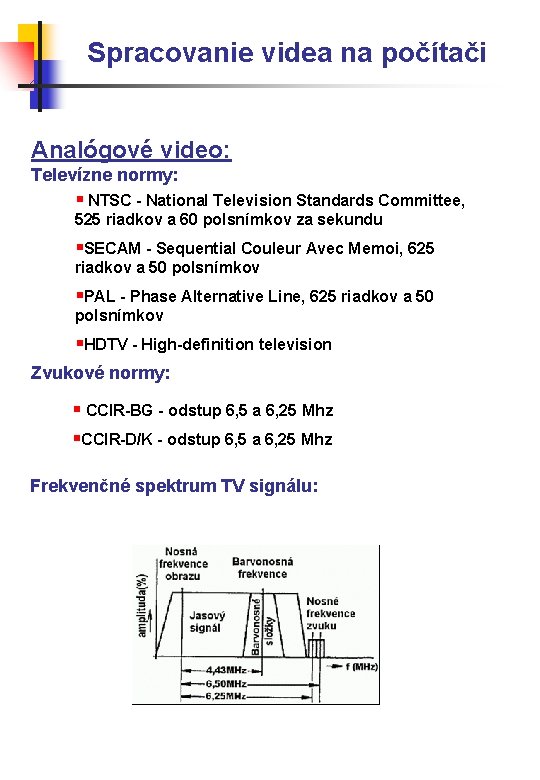

Spracovanie videa na počítači Analógové video: Televízne normy: § NTSC - National Television Standards Committee, 525 riadkov a 60 polsnímkov za sekundu §SECAM - Sequential Couleur Avec Memoi, 625 riadkov a 50 polsnímkov §PAL - Phase Alternative Line, 625 riadkov a 50 polsnímkov §HDTV - High-definition television Zvukové normy: § CCIR-BG - odstup 6, 5 a 6, 25 Mhz §CCIR-D/K - odstup 6, 5 a 6, 25 Mhz Frekvenčné spektrum TV signálu:

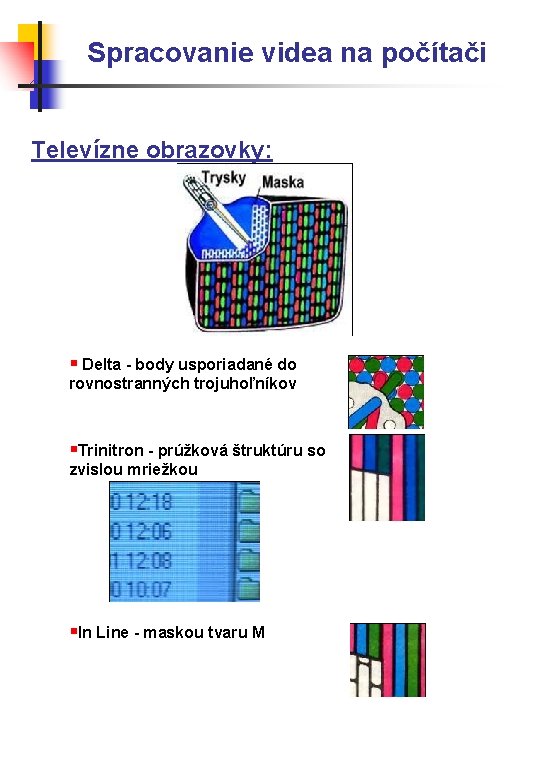

Spracovanie videa na počítači Televízne obrazovky: § Delta - body usporiadané do rovnostranných trojuhoľníkov §Trinitron - prúžková štruktúru so zvislou mriežkou §In Line - maskou tvaru M

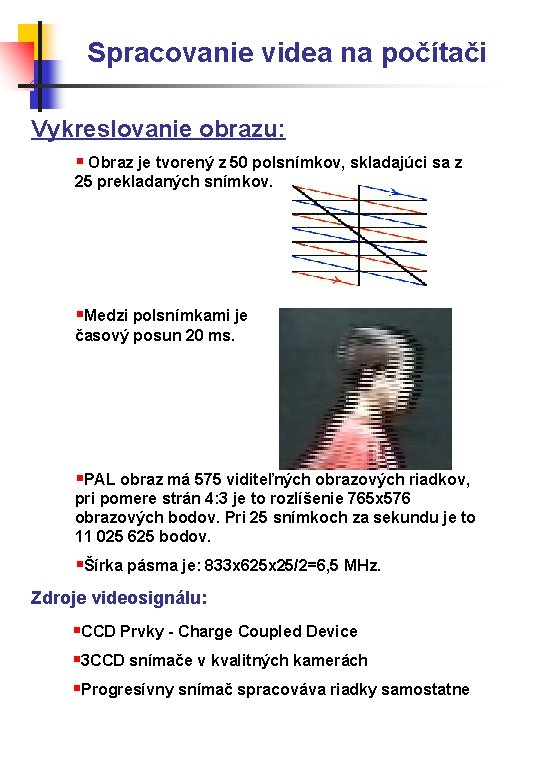

Spracovanie videa na počítači Vykreslovanie obrazu: § Obraz je tvorený z 50 polsnímkov, skladajúci sa z 25 prekladaných snímkov. §Medzi polsnímkami je časový posun 20 ms. §PAL obraz má 575 viditeľných obrazových riadkov, pri pomere strán 4: 3 je to rozlíšenie 765 x 576 obrazových bodov. Pri 25 snímkoch za sekundu je to 11 025 625 bodov. §Šírka pásma je: 833 x 625 x 25/2=6, 5 MHz. Zdroje videosignálu: §CCD Prvky - Charge Coupled Device § 3 CCD snímače v kvalitných kamerách §Progresívny snímač spracováva riadky samostatne

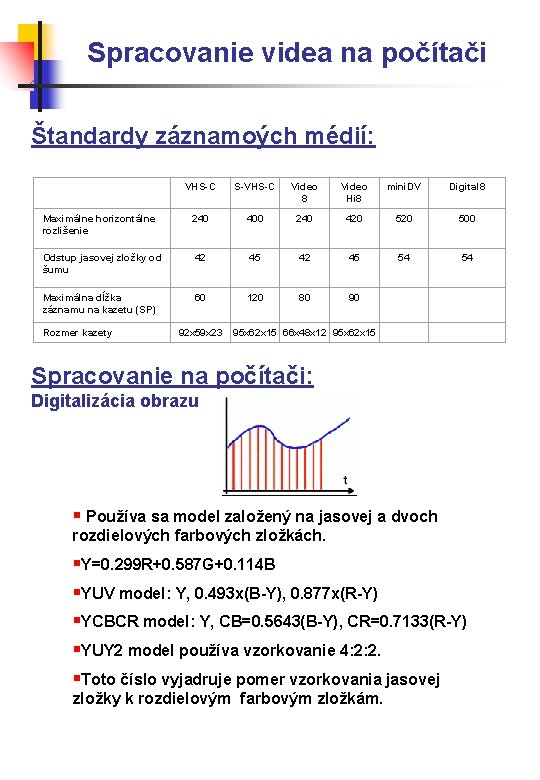

Spracovanie videa na počítači Štandardy záznamoých médií: VHS-C S-VHS-C Video 8 Video Hi 8 mini. DV Digital 8 Maximálne horizontálne rozlišenie 240 400 240 420 500 Odstup jasovej zložky od šumu 42 45 54 54 Maximálna dĺžka záznamu na kazetu (SP) 60 120 80 90 Rozmer kazety 92 x 59 x 23 95 x 62 x 15 66 x 48 x 12 95 x 62 x 15 Spracovanie na počítači: Digitalizácia obrazu § Používa sa model založený na jasovej a dvoch rozdielových farbových zložkách. §Y=0. 299 R+0. 587 G+0. 114 B §YUV model: Y, 0. 493 x(B-Y), 0. 877 x(R-Y) §YCBCR model: Y, CB=0. 5643(B-Y), CR=0. 7133(R-Y) §YUY 2 model používa vzorkovanie 4: 2: 2. §Toto číslo vyjadruje pomer vzorkovania jasovej zložky k rozdielovým farbovým zložkám.

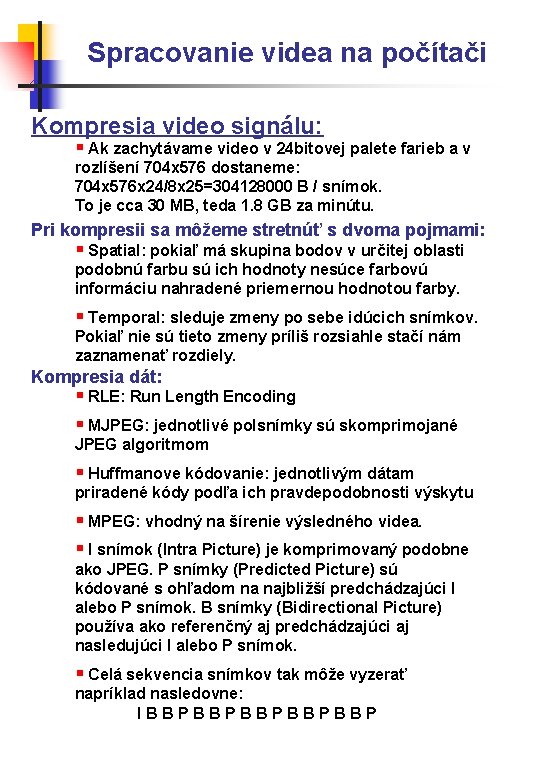

Spracovanie videa na počítači Kompresia video signálu: § Ak zachytávame video v 24 bitovej palete farieb a v rozlíšení 704 x 576 dostaneme: 704 x 576 x 24/8 x 25=304128000 B / snímok. To je cca 30 MB, teda 1. 8 GB za minútu. Pri kompresii sa môžeme stretnúť s dvoma pojmami: § Spatial: pokiaľ má skupina bodov v určitej oblasti podobnú farbu sú ich hodnoty nesúce farbovú informáciu nahradené priemernou hodnotou farby. § Temporal: sleduje zmeny po sebe idúcich snímkov. Pokiaľ nie sú tieto zmeny príliš rozsiahle stačí nám zaznamenať rozdiely. Kompresia dát: § RLE: Run Length Encoding § MJPEG: jednotlivé polsnímky sú skomprimojané JPEG algoritmom § Huffmanove kódovanie: jednotlivým dátam priradené kódy podľa ich pravdepodobnosti výskytu § MPEG: vhodný na šírenie výsledného videa. § I snímok (Intra Picture) je komprimovaný podobne ako JPEG. P snímky (Predicted Picture) sú kódované s ohľadom na najbližší predchádzajúci I alebo P snímok. B snímky (Bidirectional Picture) používa ako referenčný aj predchádzajúci aj nasledujúci I alebo P snímok. § Celá sekvencia snímkov tak môže vyzerať napríklad nasledovne: IBBPBBPBBP

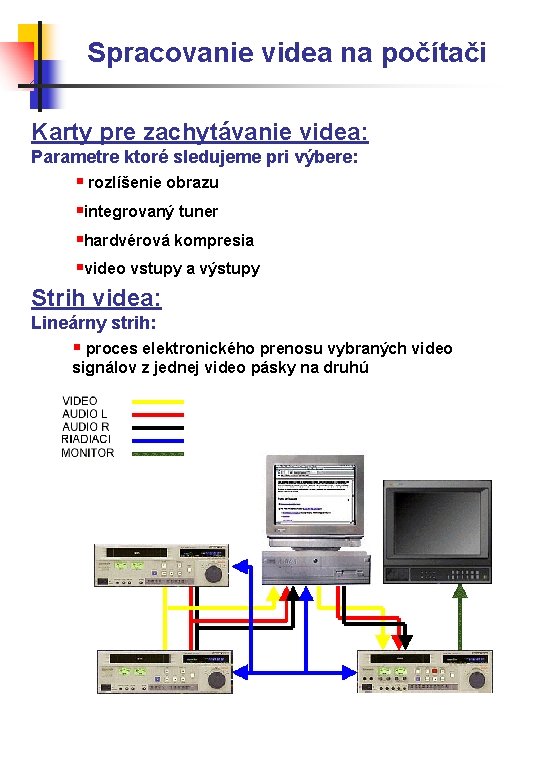

Spracovanie videa na počítači Karty pre zachytávanie videa: Parametre ktoré sledujeme pri výbere: § rozlíšenie obrazu §integrovaný tuner §hardvérová kompresia §video vstupy a výstupy Strih videa: Lineárny strih: § proces elektronického prenosu vybraných video signálov z jednej video pásky na druhú

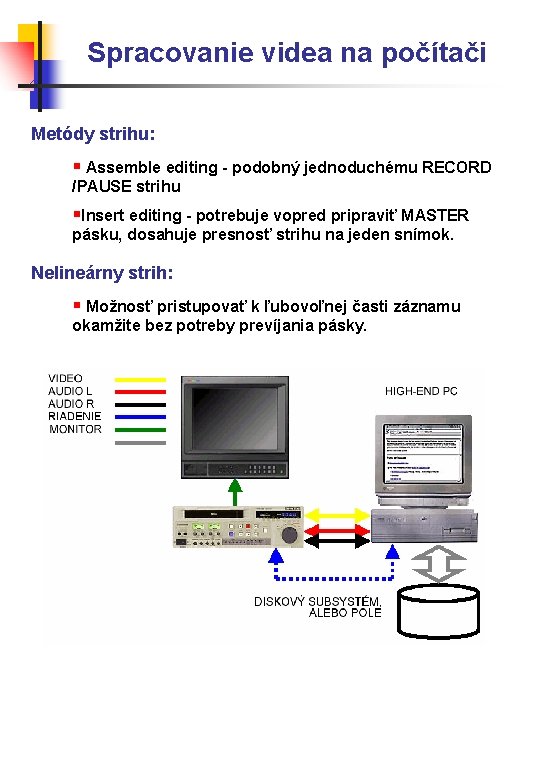

Spracovanie videa na počítači Metódy strihu: § Assemble editing - podobný jednoduchému RECORD /PAUSE strihu §Insert editing - potrebuje vopred pripraviť MASTER pásku, dosahuje presnosť strihu na jeden snímok. Nelineárny strih: § Možnosť pristupovať k ľubovoľnej časti záznamu okamžite bez potreby prevíjania pásky.

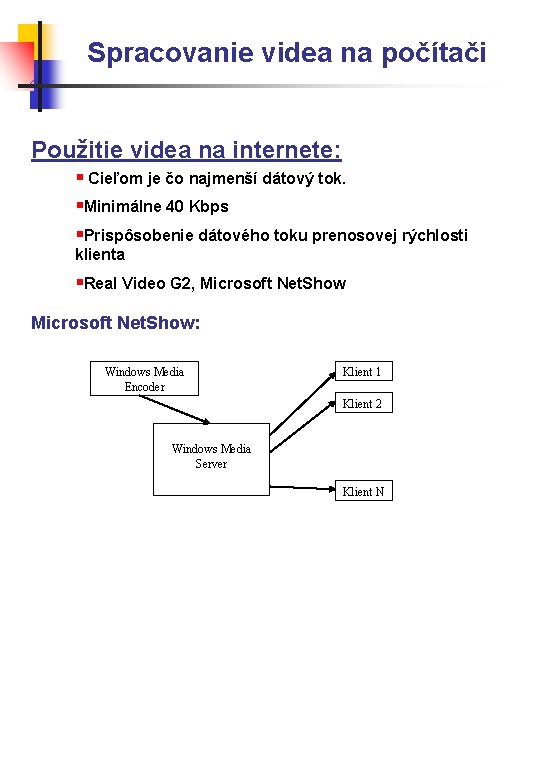

Spracovanie videa na počítači Použitie videa na internete: § Cieľom je čo najmenší dátový tok. §Minimálne 40 Kbps §Prispôsobenie dátového toku prenosovej rýchlosti klienta §Real Video G 2, Microsoft Net. Show: Windows Media Encoder Klient 1 Klient 2 Windows Media Server Klient N
