SMK NEGERI 1 SMKJUWANGI NEGERI 1 JUWANGI SMK NEGERI 1 JUWANGI Melaksanakan Pekerjaan Skrool Jurusan Desain dan Produksi Kriya Kayu Kelas XI / Semester 4 Oleh : Nur Dayo Ivory 19770516 200604 2 005 Menu SK/KD INDIKATOR 7 an Materi Gambar Mesin Gambar Produk

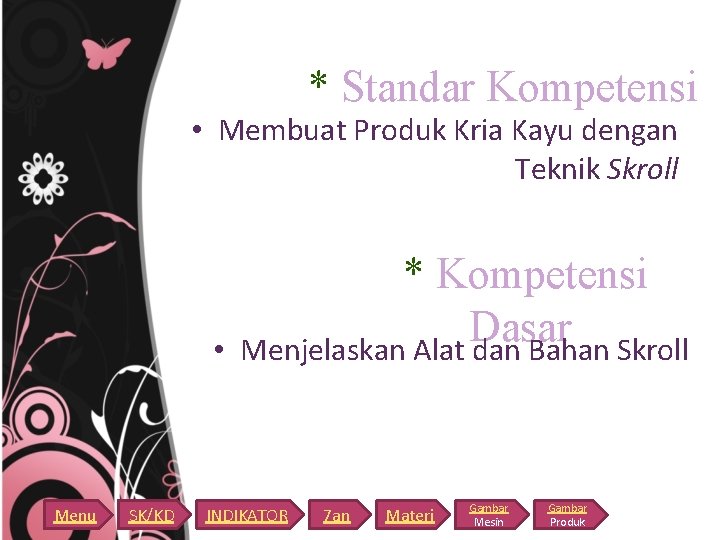

* Standar Kompetensi • Membuat Produk Kria Kayu dengan Teknik Skroll • Menu SK/KD * Kompetensi Dasar Menjelaskan Alat dan Bahan Skroll INDIKATOR 7 an Materi Gambar Mesin Gambar Produk

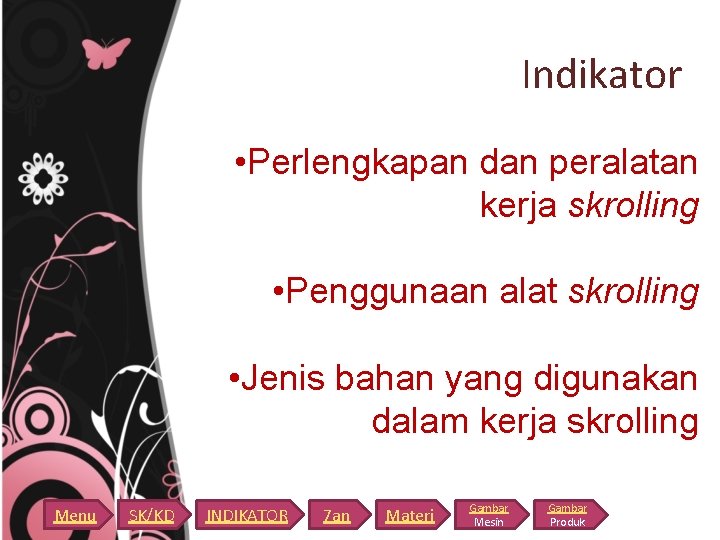

Indikator • Perlengkapan dan peralatan kerja skrolling • Penggunaan alat skrolling • Jenis bahan yang digunakan dalam kerja skrolling Menu SK/KD INDIKATOR 7 an Materi Gambar Mesin Gambar Produk

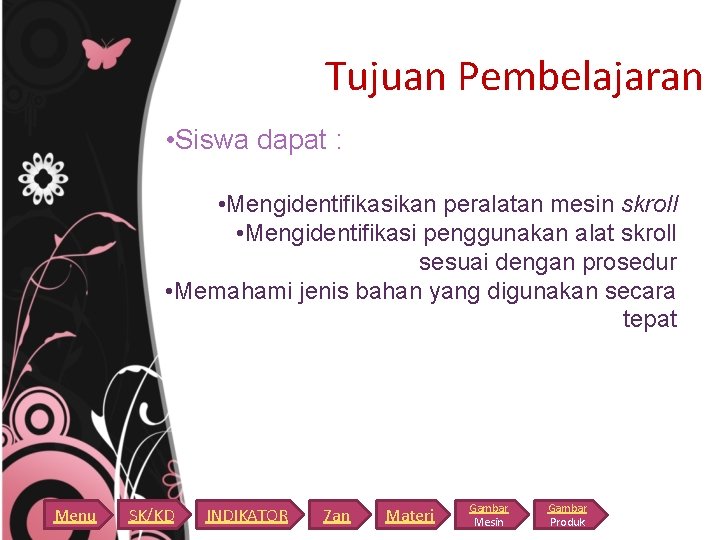

Tujuan Pembelajaran • Siswa dapat : • Mengidentifikasikan peralatan mesin skroll • Mengidentifikasi penggunakan alat skroll sesuai dengan prosedur • Memahami jenis bahan yang digunakan secara tepat Menu SK/KD INDIKATOR 7 an Materi Gambar Mesin Gambar Produk

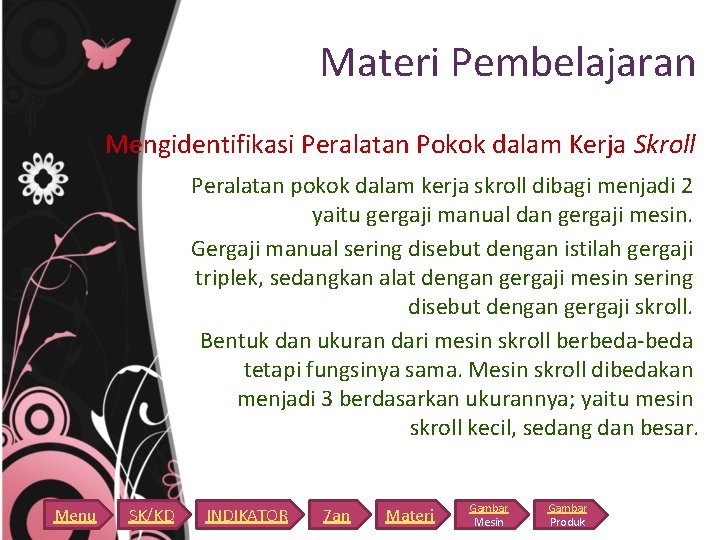

Materi Pembelajaran Mengidentifikasi Peralatan Pokok dalam Kerja Skroll Peralatan pokok dalam kerja skroll dibagi menjadi 2 yaitu gergaji manual dan gergaji mesin. Gergaji manual sering disebut dengan istilah gergaji triplek, sedangkan alat dengan gergaji mesin sering disebut dengan gergaji skroll. Bentuk dan ukuran dari mesin skroll berbeda-beda tetapi fungsinya sama. Mesin skroll dibedakan menjadi 3 berdasarkan ukurannya; yaitu mesin skroll kecil, sedang dan besar. Menu SK/KD INDIKATOR 7 an Materi Gambar Mesin Gambar Produk

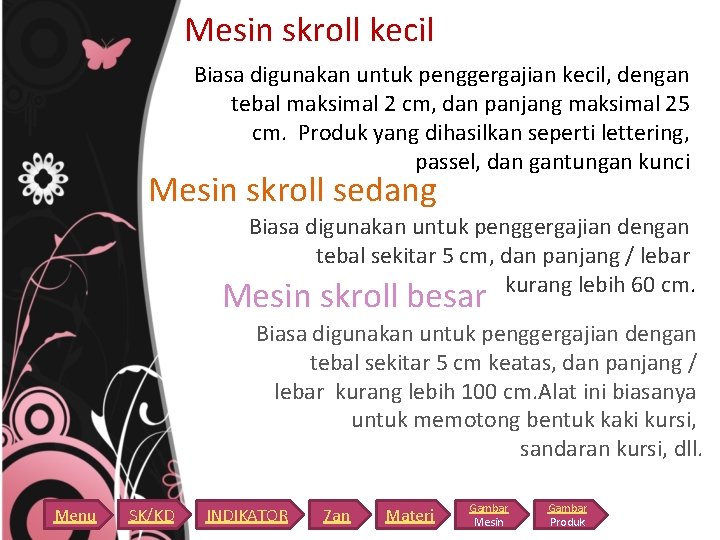

Mesin skroll kecil Biasa digunakan untuk penggergajian kecil, dengan tebal maksimal 2 cm, dan panjang maksimal 25 cm. Produk yang dihasilkan seperti lettering, passel, dan gantungan kunci Mesin skroll sedang Biasa digunakan untuk penggergajian dengan tebal sekitar 5 cm, dan panjang / lebar kurang lebih 60 cm. Mesin skroll besar Biasa digunakan untuk penggergajian dengan tebal sekitar 5 cm keatas, dan panjang / lebar kurang lebih 100 cm. Alat ini biasanya untuk memotong bentuk kaki kursi, sandaran kursi, dll. Menu SK/KD INDIKATOR 7 an Materi Gambar Mesin Gambar Produk

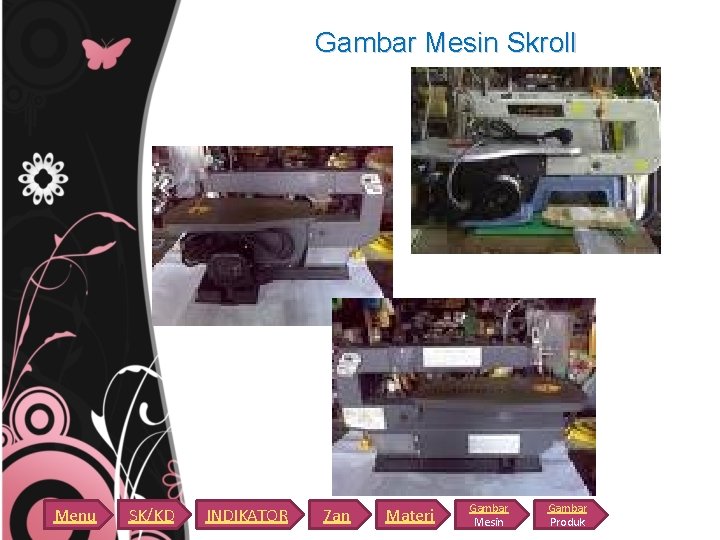

Gambar Mesin Skroll Menu SK/KD INDIKATOR 7 an Materi Gambar Mesin Gambar Produk

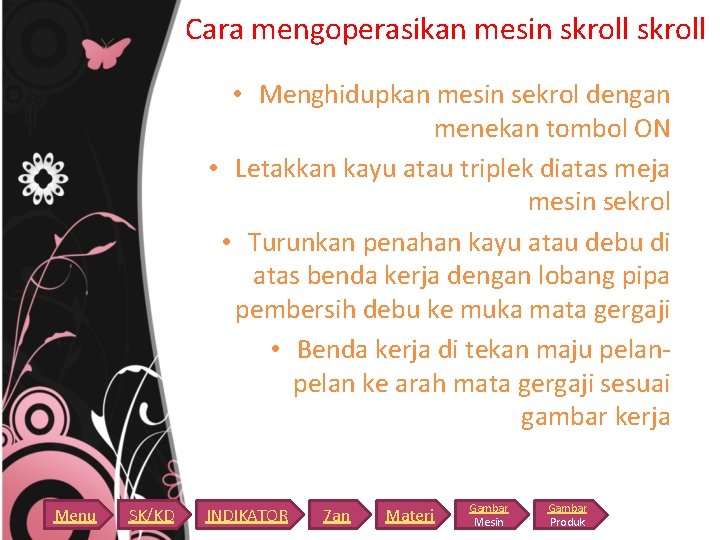

Cara mengoperasikan mesin skroll • Menghidupkan mesin sekrol dengan menekan tombol ON • Letakkan kayu atau triplek diatas meja mesin sekrol • Turunkan penahan kayu atau debu di atas benda kerja dengan lobang pipa pembersih debu ke muka mata gergaji • Benda kerja di tekan maju pelan ke arah mata gergaji sesuai gambar kerja Menu SK/KD INDIKATOR 7 an Materi Gambar Mesin Gambar Produk

Gambar penggunaan mesin skroll Menu SK/KD INDIKATOR 7 an Materi Gambar Mesin Gambar Produk

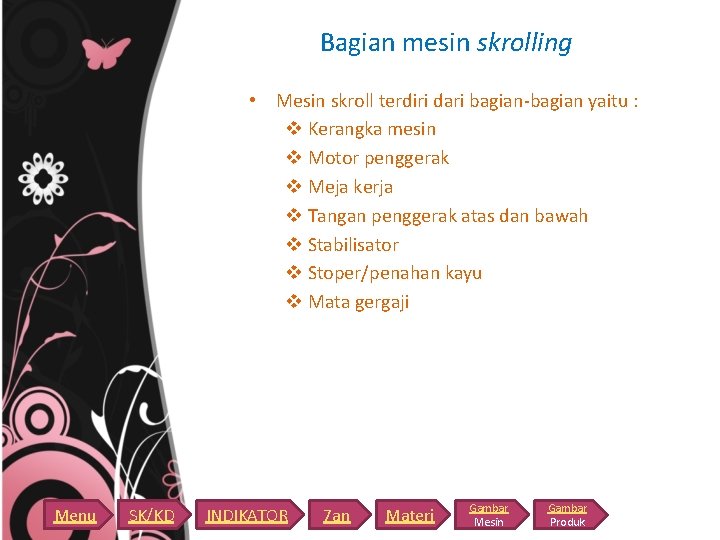

Bagian mesin skrolling • Mesin skroll terdiri dari bagian-bagian yaitu : v Kerangka mesin v Motor penggerak v Meja kerja v Tangan penggerak atas dan bawah v Stabilisator v Stoper/penahan kayu v Mata gergaji Menu SK/KD INDIKATOR 7 an Materi Gambar Mesin Gambar Produk

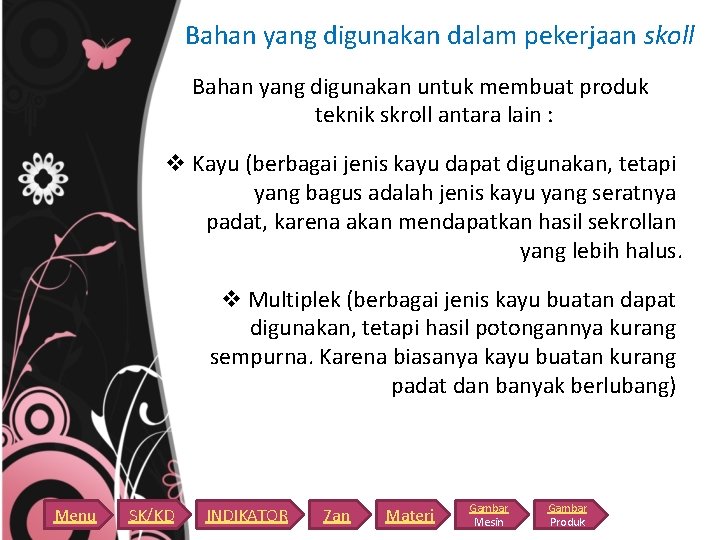

Bahan yang digunakan dalam pekerjaan skoll Bahan yang digunakan untuk membuat produk teknik skroll antara lain : v Kayu (berbagai jenis kayu dapat digunakan, tetapi yang bagus adalah jenis kayu yang seratnya padat, karena akan mendapatkan hasil sekrollan yang lebih halus. v Multiplek (berbagai jenis kayu buatan dapat digunakan, tetapi hasil potongannya kurang sempurna. Karena biasanya kayu buatan kurang padat dan banyak berlubang) Menu SK/KD INDIKATOR 7 an Materi Gambar Mesin Gambar Produk

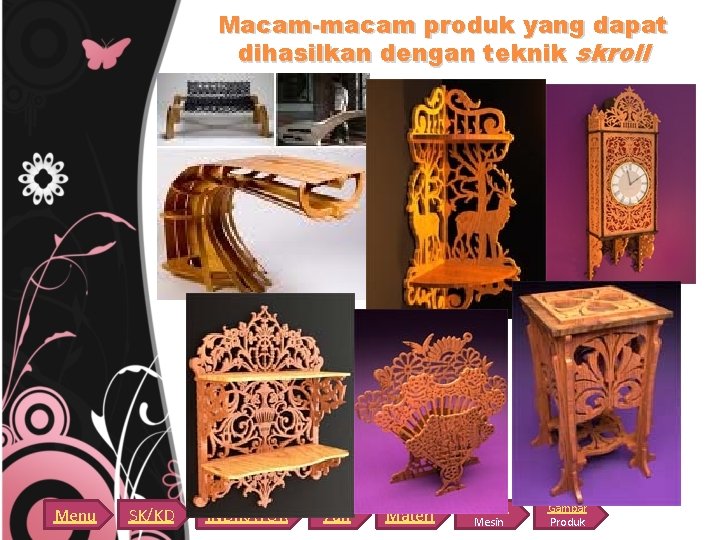

Macam-macam produk yang dapat dihasilkan dengan teknik skroll Menu SK/KD INDIKATOR 7 an Materi Gambar Mesin Gambar Produk

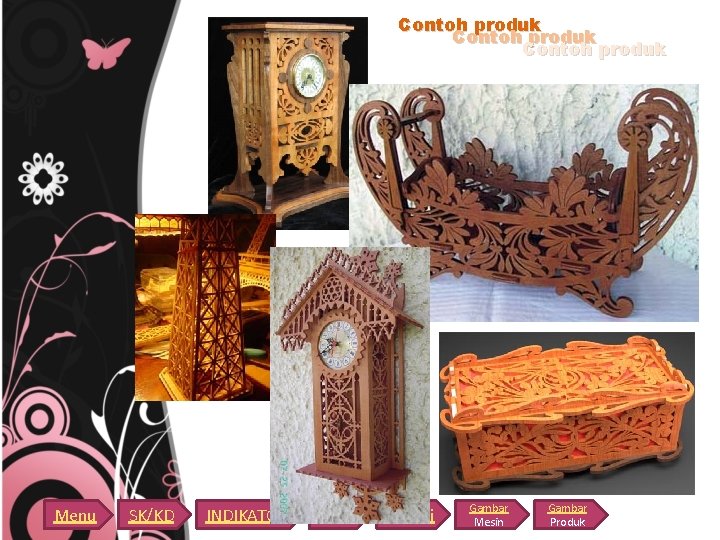

Contoh produk Menu SK/KD INDIKATOR 7 an Materi Gambar Mesin Gambar Produk
