Číslo projektu: CZ. 1. 07/1. 4. 00/21. 3811 Název DUM: Čočky - rozptylky Číslo DUM: III/2/FY/2/3/13 Vzdělávací předmět: Fyzika Tematická oblast: Optika Autor: Ing. Markéta Střelcová Anotace: Žák se seznámí s tím, co to je rozptylka, jaké vlastnosti má obraz předmětu vytvořený rozptylkou a jaké je její využití. Klíčová slova: rozptylka, význačný paprsek, lom světla Metodické pokyny: PC, DTP, metodické pokyny jsou součástí materiálu Druh učebního materiálu: Prezentace doplněná fotografiemi a úkoly. Druh interaktivity: Kombinovaná Cílová skupina: Žák 9. ročníku Datum vzniku DUM: 17. 9. 2013

Čočky - rozptylky Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je Ing. Markéta Střelcová. Dostupné z Metodického portálu www. rvp. cz, ISSN: 1802 -4785, financovaného z ESF a státního rozpočtu ČR. Provozuje Národní ústav pro vzdělávání, školské poradenské zařízení pro další vzdělávání pedagogických pracovníků (NÚV).

Co to jsou rozptylky? q. Rozptylka je čočka, která mění rovnoběžný svazek paprsků na rozbíhavý. q. Rozptylka je uprostřed vždy tenčí než na okraji a obraz předmětu vytvořený rozptylkou je zmenšený. q. Stejně jako spojka je rozptylka vyrobena z průhledného materiálu (sklo, plast ), materiál pro výrobu je charakteristický tím, že má index lomu menší než jedna. Čočky dělíme na spojky a rozptylky.

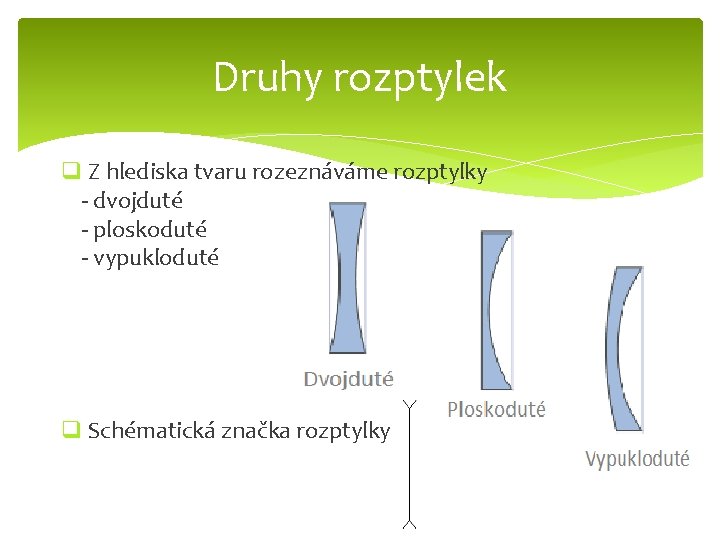

Druhy rozptylek q Z hlediska tvaru rozeznáváme rozptylky - dvojduté - ploskoduté - vypukloduté q Schématická značka rozptylky

Konstrukce obrazu q K zobrazení předmětu rozptylkou používáme 3 význačné paprsky. 1) Paprsek, který je rovnoběžný s optickou osou se láme do ohniska.

2)paprsek, který prochází ohniskem se láme rovnoběžně s optickou osou 3)paprsek, který prochází optickým středem se neláme

Vlastnosti obrazu q Obraz předmětu vytvořený pomocí rozptylky není závislý na vzdálenosti předmětu od čočky, ale je vždy přímý, zmenšený a zdánlivý.

Praktické využití rozptylek q q fotoaparát kukátko ve dveřích brýle ( krátkozrakost ) dalekohled

Otázky a úkoly: 1. Jak můžeme popsat rozptylku? Rozptylka mění rovnoběžný svazek paprsků na rozbíhavý a uprostřed je vždy tenčí než na okrajích. 2. Jaké druhy rozptylek znáte? Dvojdutá, ploskodutá, vypuklodutá 3. Jaké jsou vlastnosti obrazu vytvořeného rozptylkou? Obraz je vždy přímý, zmenšený a zdánlivý 4. Který z význačných paprsků se neláme. Paprsek, který prochází optickým středem. 5. Uveďte příklady využití rozptylky v běžném životě. Brýle, dalekohled atd…. .
