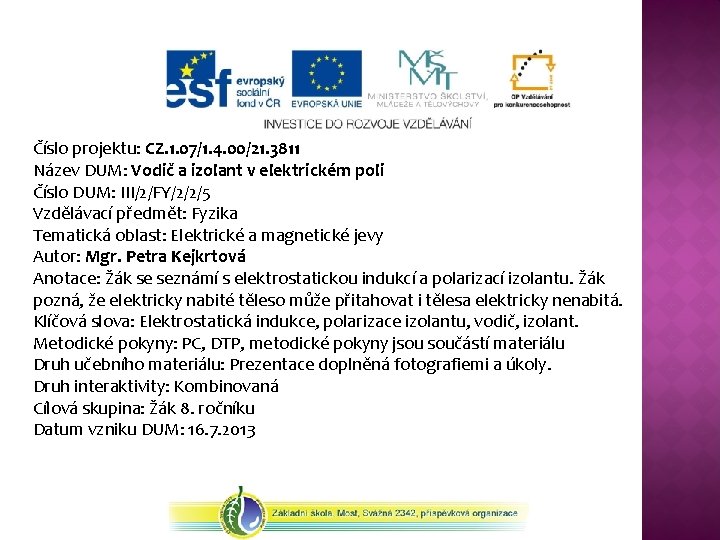

Číslo projektu: CZ. 1. 07/1. 4. 00/21. 3811 Název DUM: Vodič a izolant v elektrickém poli Číslo DUM: III/2/FY/2/2/5 Vzdělávací předmět: Fyzika Tematická oblast: Elektrické a magnetické jevy Autor: Mgr. Petra Kejkrtová Anotace: Žák se seznámí s elektrostatickou indukcí a polarizací izolantu. Žák pozná, že elektricky nabité těleso může přitahovat i tělesa elektricky nenabitá. Klíčová slova: Elektrostatická indukce, polarizace izolantu, vodič, izolant. Metodické pokyny: PC, DTP, metodické pokyny jsou součástí materiálu Druh učebního materiálu: Prezentace doplněná fotografiemi a úkoly. Druh interaktivity: Kombinovaná Cílová skupina: Žák 8. ročníku Datum vzniku DUM: 16. 7. 2013

VODIČ A IZOLANT V ELEKTRICKÉM POLI Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je Mgr. Petra Kejkrtová.

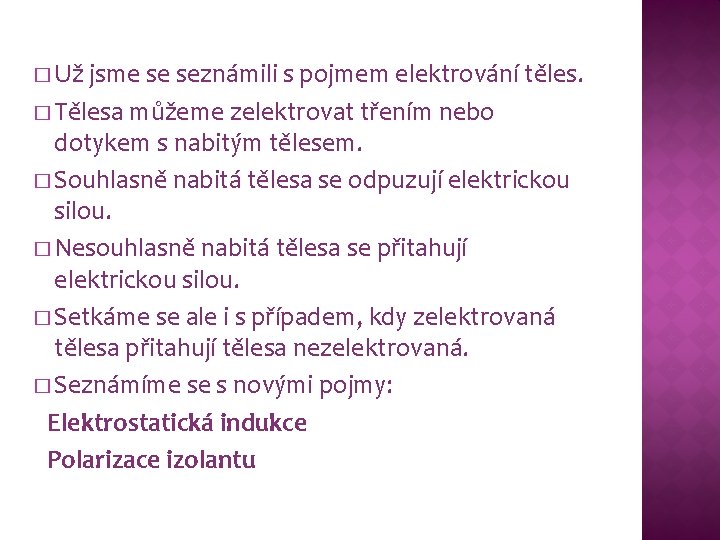

� Už jsme se seznámili s pojmem elektrování těles. � Tělesa můžeme zelektrovat třením nebo dotykem s nabitým tělesem. � Souhlasně nabitá tělesa se odpuzují elektrickou silou. � Nesouhlasně nabitá tělesa se přitahují elektrickou silou. � Setkáme se ale i s případem, kdy zelektrovaná tělesa přitahují tělesa nezelektrovaná. � Seznámíme se s novými pojmy: Elektrostatická indukce Polarizace izolantu

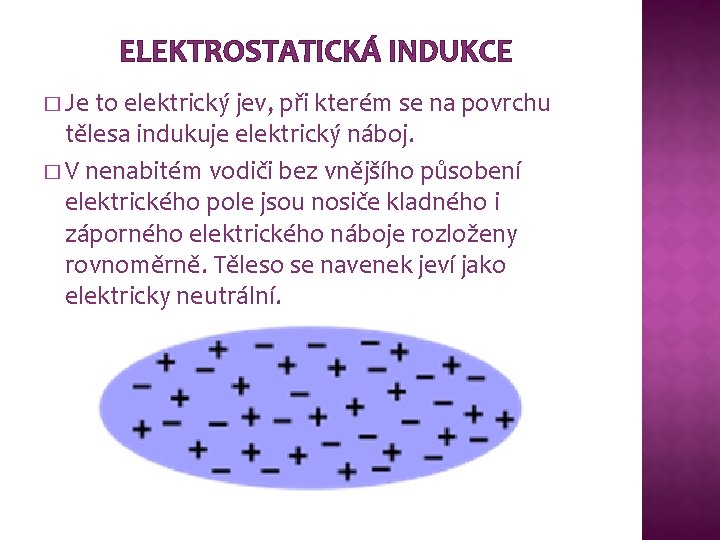

ELEKTROSTATICKÁ INDUKCE � Je to elektrický jev, při kterém se na povrchu tělesa indukuje elektrický náboj. � V nenabitém vodiči bez vnějšího působení elektrického pole jsou nosiče kladného i záporného elektrického náboje rozloženy rovnoměrně. Těleso se navenek jeví jako elektricky neutrální.

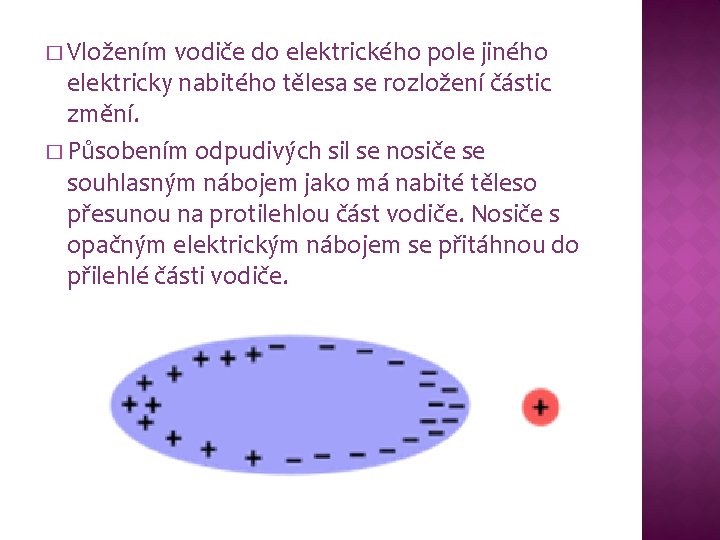

� Vložením vodiče do elektrického pole jiného elektricky nabitého tělesa se rozložení částic změní. � Působením odpudivých sil se nosiče se souhlasným nábojem jako má nabité těleso přesunou na protilehlou část vodiče. Nosiče s opačným elektrickým nábojem se přitáhnou do přilehlé části vodiče.

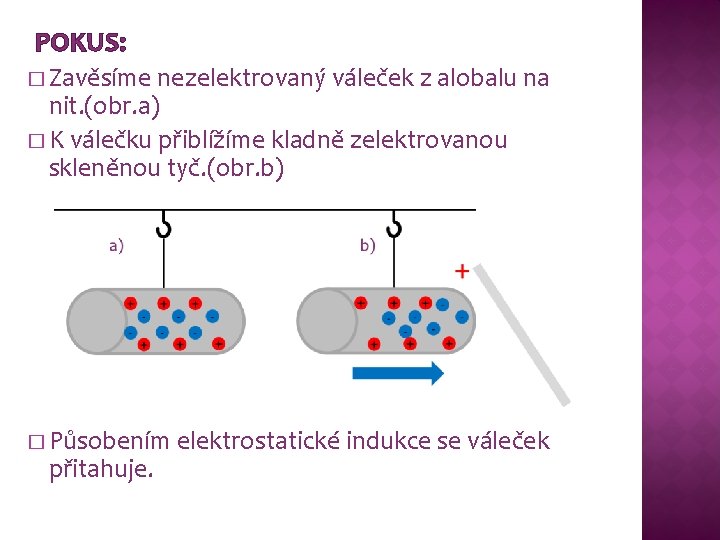

POKUS: � Zavěsíme nezelektrovaný váleček z alobalu na nit. (obr. a) � K válečku přiblížíme kladně zelektrovanou skleněnou tyč. (obr. b) � Působením elektrostatické indukce se váleček přitahuje.

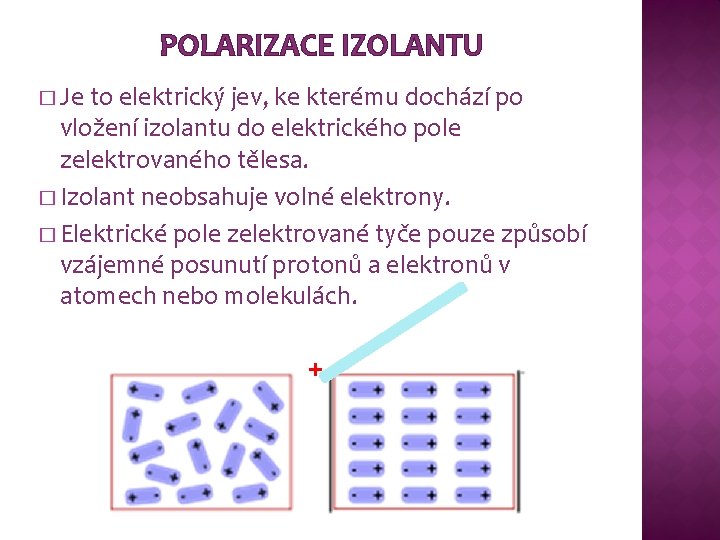

POLARIZACE IZOLANTU � Je to elektrický jev, ke kterému dochází po vložení izolantu do elektrického pole zelektrovaného tělesa. � Izolant neobsahuje volné elektrony. � Elektrické pole zelektrované tyče pouze způsobí vzájemné posunutí protonů a elektronů v atomech nebo molekulách. +

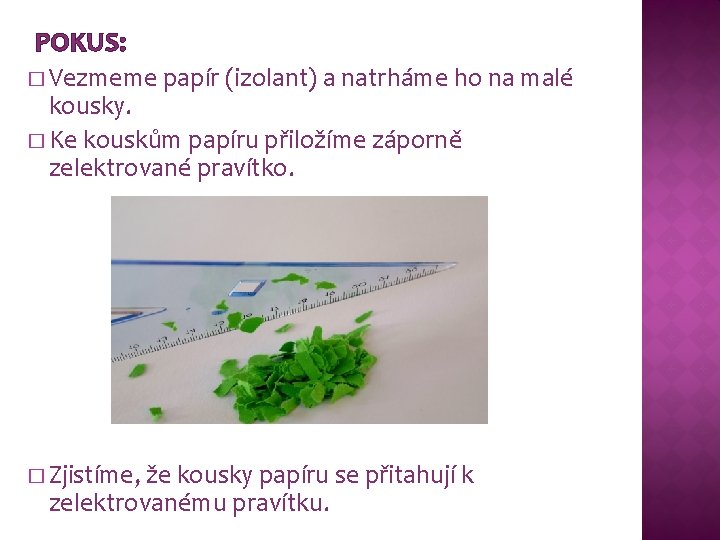

POKUS: � Vezmeme papír (izolant) a natrháme ho na malé kousky. � Ke kouskům papíru přiložíme záporně zelektrované pravítko. � Zjistíme, že kousky papíru se přitahují k zelektrovanému pravítku.

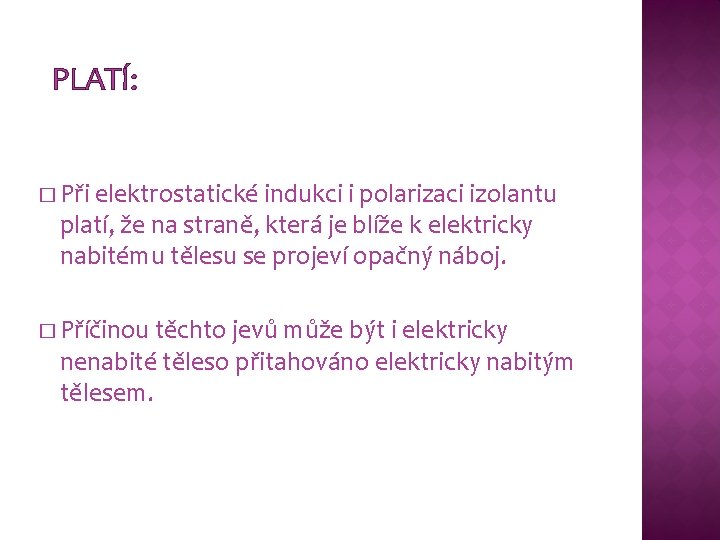

PLATÍ: � Při elektrostatické indukci i polarizaci izolantu platí, že na straně, která je blíže k elektricky nabitému tělesu se projeví opačný náboj. � Příčinou těchto jevů může být i elektricky nenabité těleso přitahováno elektricky nabitým tělesem.

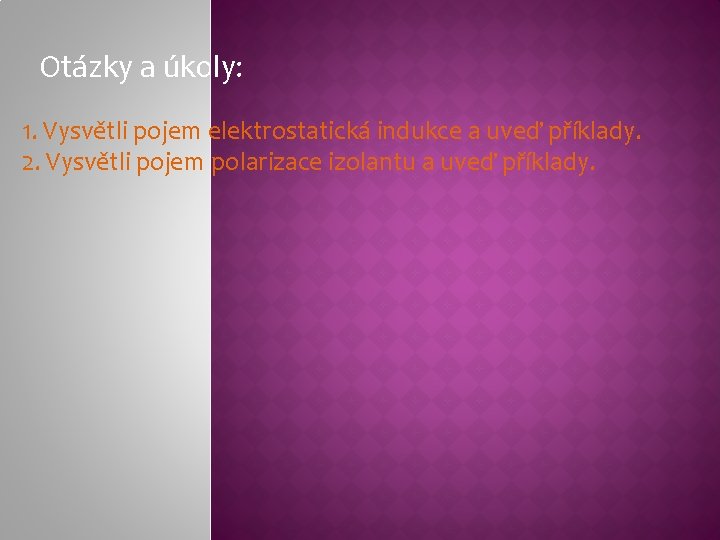

Otázky a úkoly: 1. Vysvětli pojem elektrostatická indukce a uveď příklady. 2. Vysvětli pojem polarizace izolantu a uveď příklady.
